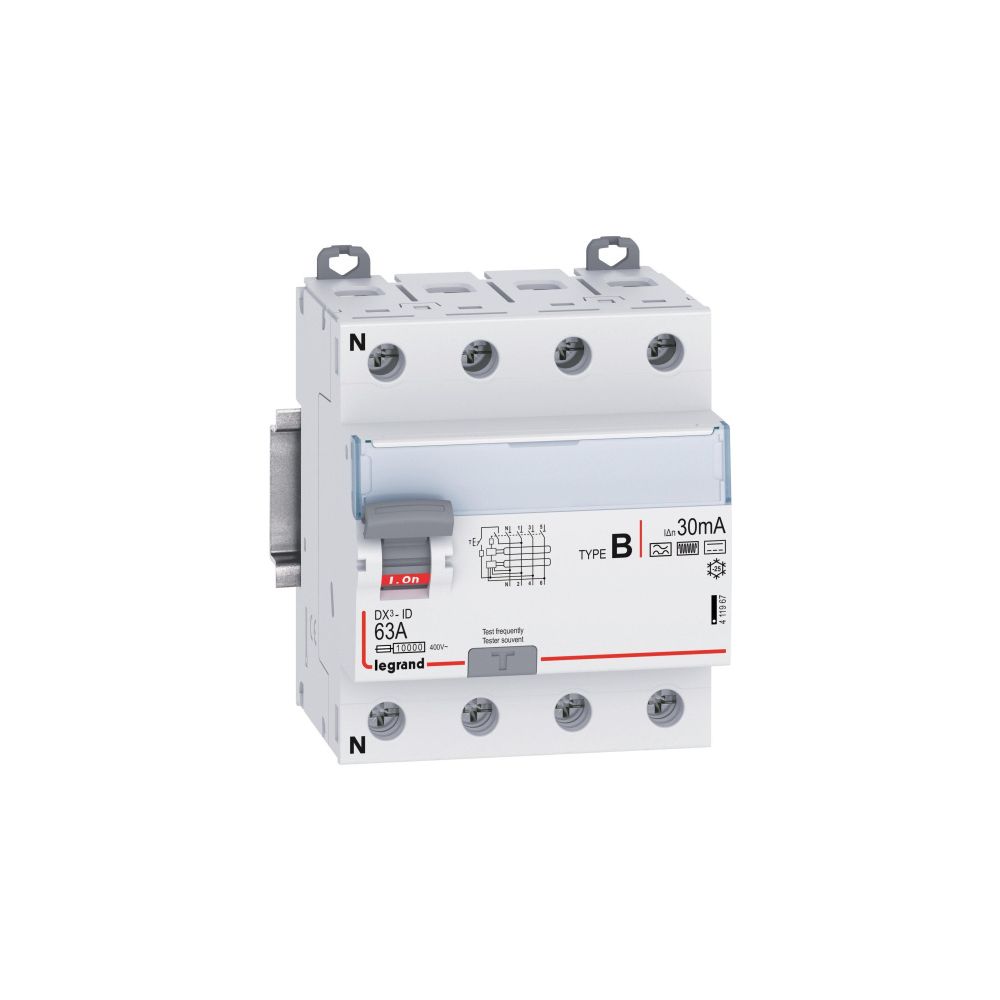

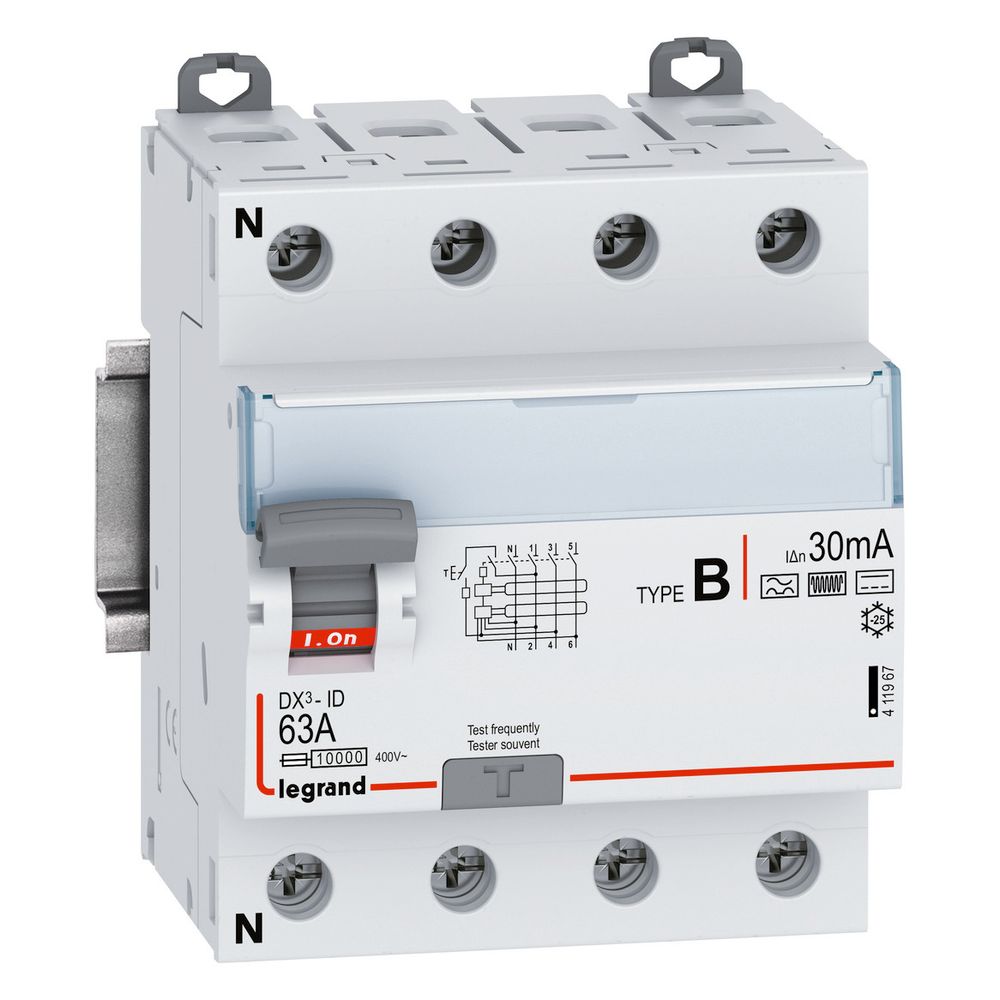

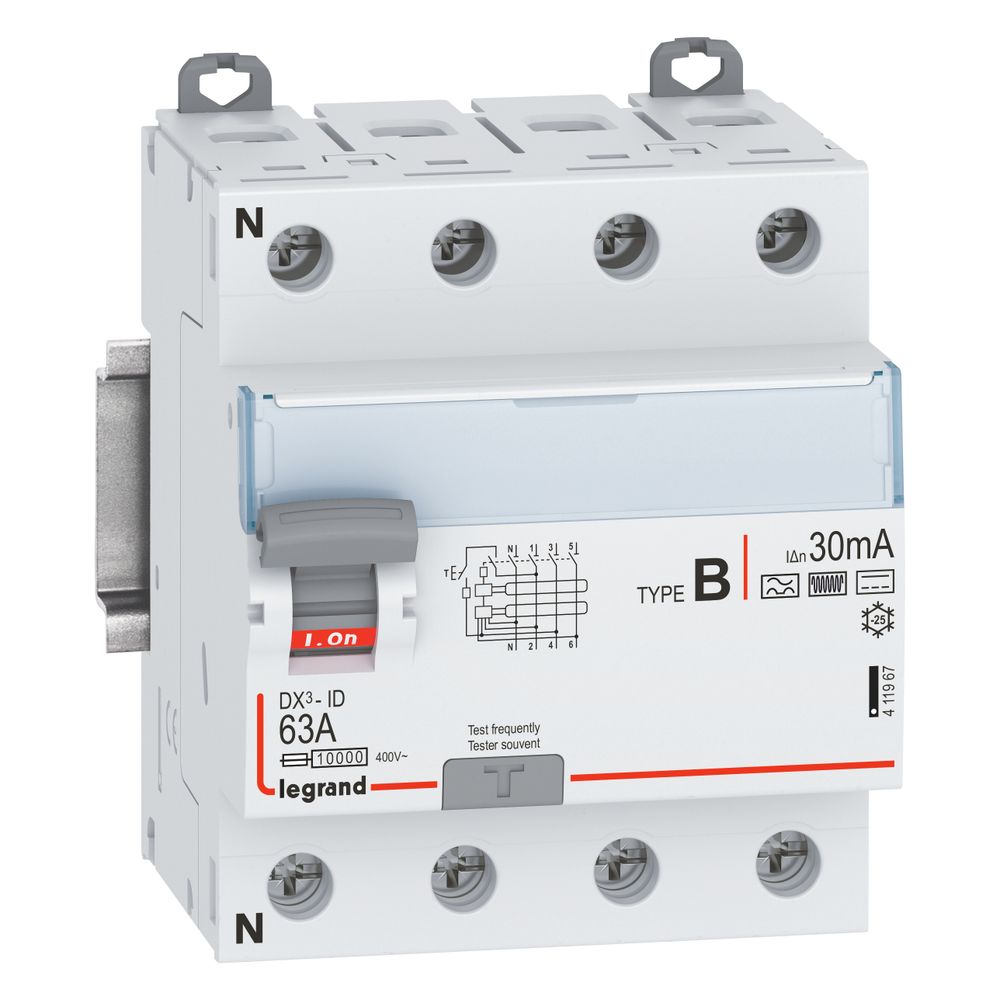

Legrand Fehlerstromschutzschalter DX3 411967, 63A, 4-polig, 30mA, Typ B, 400V, N-links, 4TE, Grau
Der allstromsensitive Fehlerstromschutzschalter DX3-ID von Legrand bietet Schutz in gewerblichen und industriellen Installationen. Das 4-polige Gerät ist für Wechsel-, pulsierende und glatte Gleichfehlerströme ausgelegt und eignet sich für Anlagen mit Leistungselektronik ohne galvanische Netztrennung. Durch die Kurzzeitverzögerung und eine hohe Auslöseschwelle wird die Betriebssicherheit erhöht und Fehlauslösungen reduziert.
Einsatzgebiete und Funktionalität
Der Schutzschalter erfasst Fehlerströme im Frequenzbereich von 0 Hz bis 1 kHz und ist für den Einsatz in TT-, TN-S- sowie TN-C-S-Systemen konzipiert. Typische Anwendungsbereiche umfassen Photovoltaik-Anlagen, Frequenzumrichter, Klima- und Lüftungsanlagen, medizinische Geräte sowie USV-Anlagen und Baustromverteiler. Das Gerät verfügt über eine eindeutige Schaltstellungsanzeige, ein Beschriftungsfenster sowie eine klare Kennzeichnung an der Frontseite.
Installation und Anschlusstechnik
Die Montage erfolgt auf einer DIN-Schiene. Der Neutralleiteranschluss befindet sich auf der linken Seite. Die integrierte Fahrstuhlklemme mit Untersteckschutz ermöglicht eine sichere Leiterführung, wobei der anschließbare Querschnitt je nach Leitertyp bis zu 50 mm² beträgt. Zudem besteht die Möglichkeit, Hilfsgeräte anzubauen, um den Funktionsumfang bei Bedarf zu erweitern.
Der Schutzschalter zeichnet sich durch eine robuste Bauweise und eine Stoßstromfestigkeit von 3 kA aus. Mit einem Bemessungsstrom von 63 A und einem Bemessungsfehlerstrom von 30 mA ist er auf anspruchsvolle industrielle Anforderungen abgestimmt. Die halogenfreie Ausführung entspricht den relevanten VDE- und EN-Normen für professionelle Elektroinstallationen.
Technische Daten
- Polzahl: 4
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Fehlerstrom-Typ: B
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411967 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4000 |
| Bemessungsstrom | 63 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3414972087940 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,375 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Ja |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 340-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Stress-Test Konform (1000V) | Nein |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
