Beschreibung

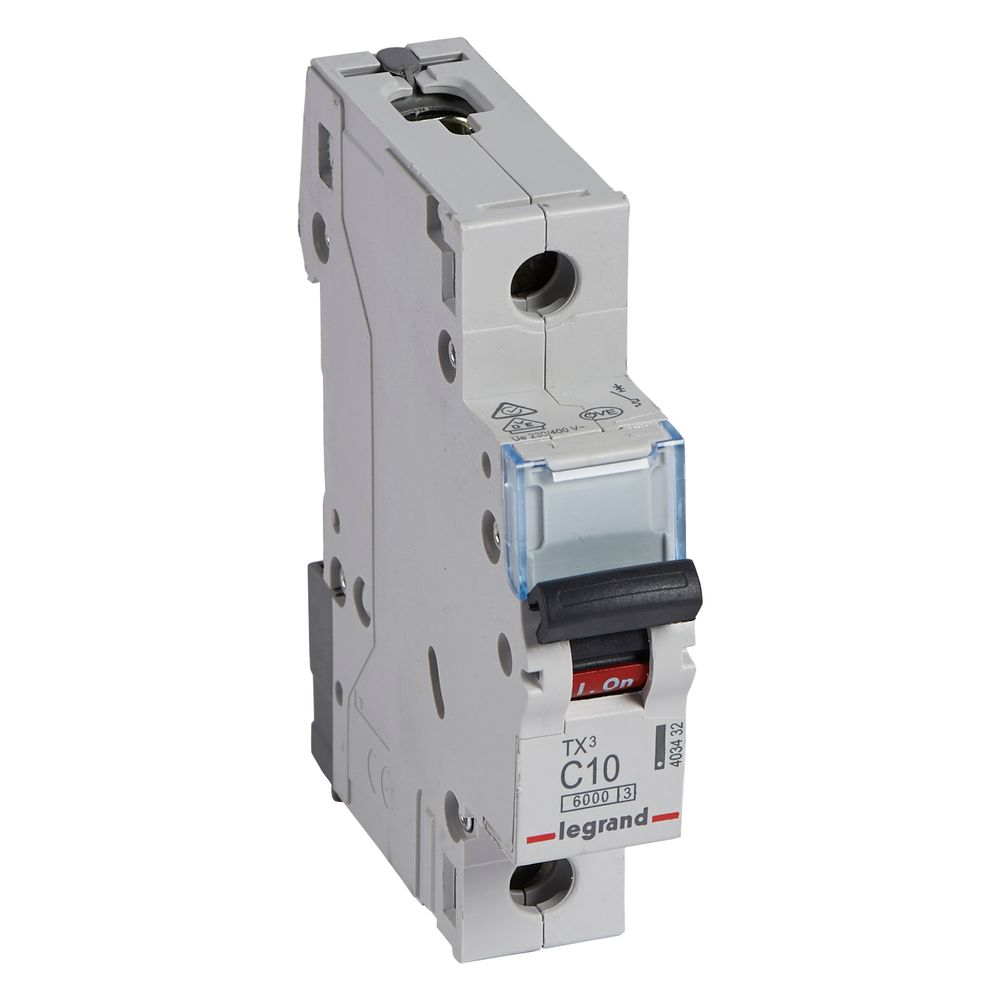

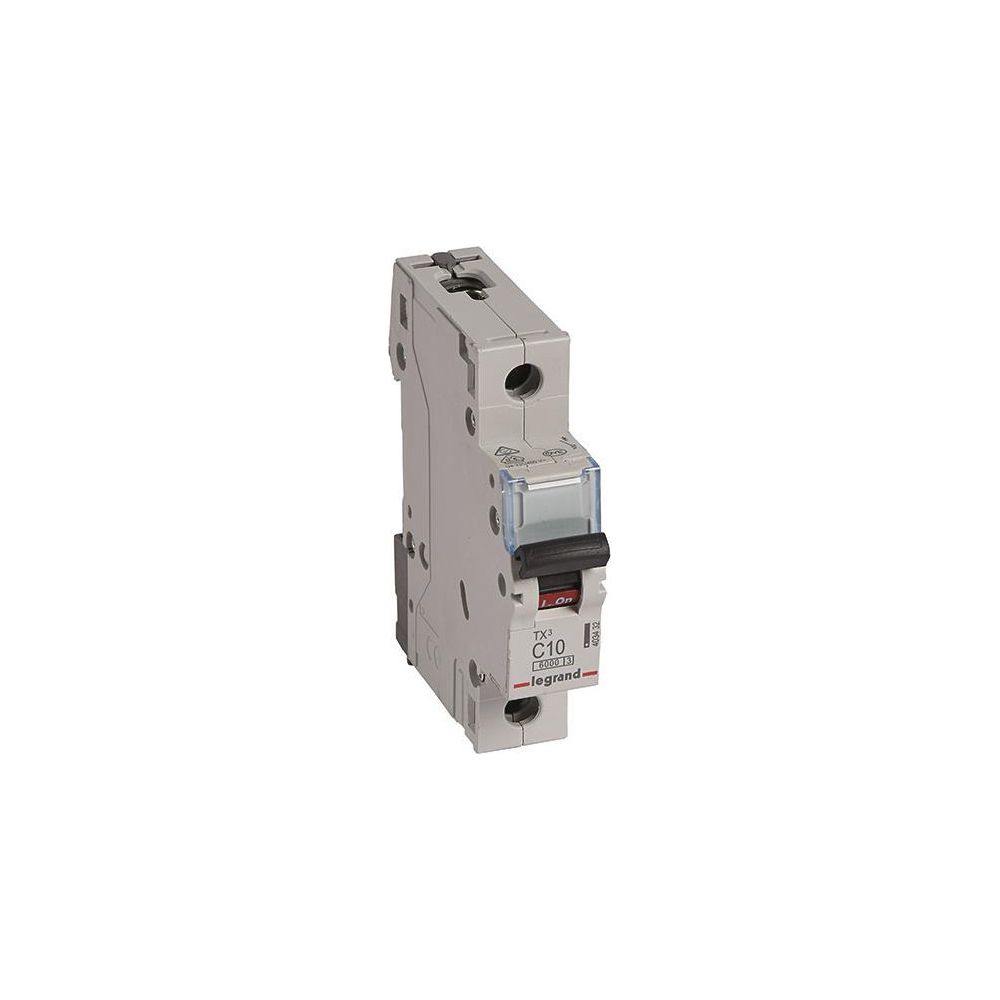

Legrand Leitungsschutzschalter TX3 C 10A, 1-polig, 6kA, 1TE, 403432
Der einpolige Leitungsschutzschalter der Serie TX3 bietet zuverlässigen Schutz für elektrische Anlagen und ist für den Einsatz in Stromkreisen mit hohen Einschaltströmen optimiert. Mit einer C-Charakteristik und einem Bemessungsstrom von 10 A eignet sich das Gerät ideal für den Schutz von Motoren und Transformatoren. Die Montage erfolgt effizient auf einer DIN-Schiene, wobei das kompakte Design lediglich eine Teilungseinheit in der Breite beansprucht.
Zuverlässige Absicherung und Montage
Das Gerät zeichnet sich durch ein Bemessungsschaltvermögen von 6 kA aus und entspricht den gängigen Normen für den Leitungsschutz. Die Installation wird durch eine rastende Schnellbefestigung auf Hutprofilschienen erleichtert. Für eine hohe Anwendersicherheit sorgt die eindeutige Schaltstellungsanzeige in Rot oder Grün direkt am Schalthebel. Zudem ist das Gehäuse mit einem praktischen Beschriftungsfenster ausgestattet, das eine klare Kennzeichnung der Stromkreise ermöglicht.
Flexibilität bei der Installation
Die Stromversorgung kann sowohl von oben als auch von unten erfolgen. Die Verbindung lässt sich wahlweise über Phasenschienen oder Kabel realisieren, wobei die Fahrstuhlklemme mit Untersteckschutz ein sicheres Einführen des Leiters unterstützt. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine hohe Anpassungsfähigkeit an spezifische Anforderungen in der Elektroinstallation sicherstellt.
Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit hoher Funktionalität für den professionellen Einsatz. Mit einer Bemessungsspannung von 230/400 V AC und der Energiebegrenzungsklasse 3 erfüllt das Gerät anspruchsvolle Anforderungen an die elektrische Sicherheit. Die halogenfreie Ausführung und die kompakten Abmessungen machen ihn zu einer effizienten Lösung für moderne Verteilerinstallationen, die eine präzise Absicherung bei 10 A Nennstrom erfordern.
Technische Daten
- Auslösecharakteristik: C
- Bemessungsstrom: 10 A
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Bemessungsspannung: 230/400 V AC
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403432 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970388223 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,091 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
