Beschreibung

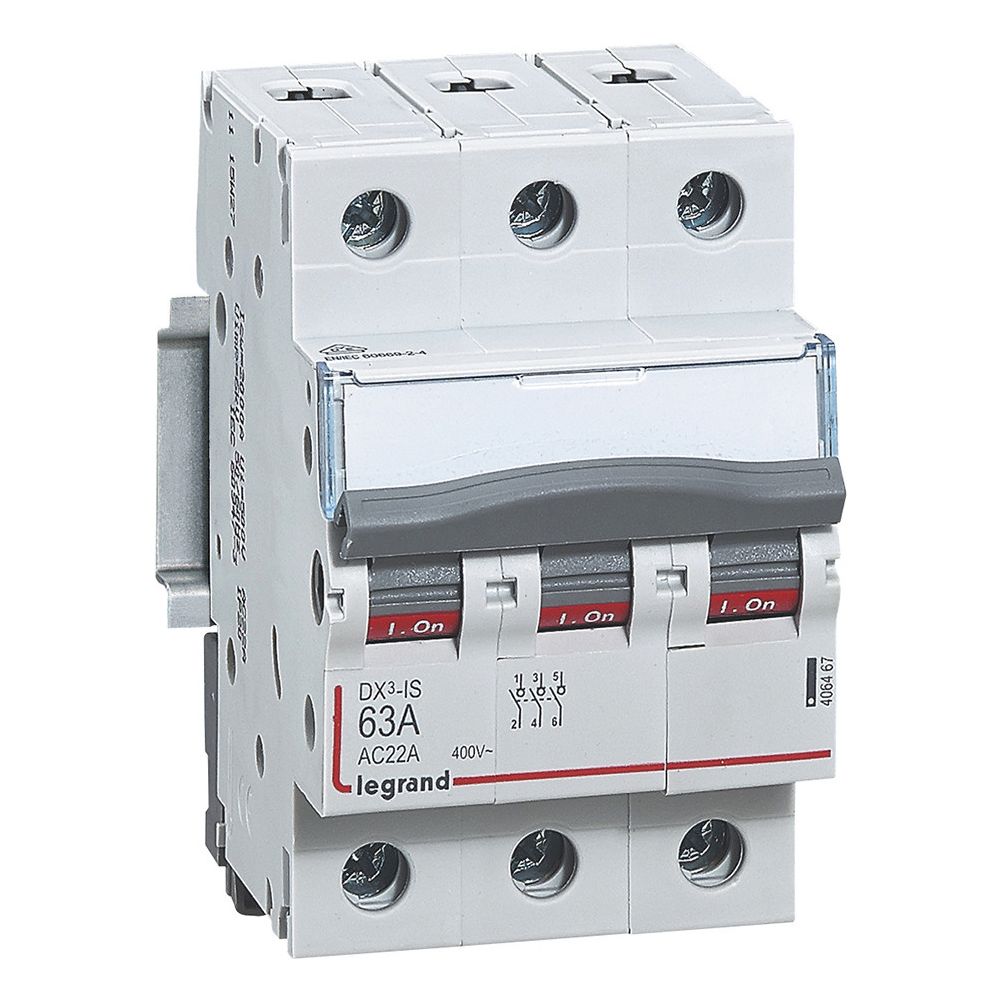

Legrand Lasttrennschalter DX3, 3-polig, 63A 400V, 3TE, IP20, Grau, 406467
Der 3-polige Lasttrennschalter aus der DX3-Serie von Legrand ist für den Einsatz in Verteilungen konzipiert. Mit einem Bemessungsdauerstrom von 63 A und einer Bemessungsbetriebsspannung von 400 V AC eignet sich das Gerät als Haupt- oder Sicherheitsschalter. Die Montage erfolgt effizient auf einer Hutprofilschiene mittels rastender Schnellbefestigung.
Funktionalität und Sicherheit
Das Einbaugerät verfügt über einen Knebel als Betätigungselement, der eine eindeutige Schaltstellungsanzeige in Rot oder Grün bietet. Für erhöhte Sicherheit ist der Schalthebel in beiden Positionen verriegelbar. Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und bietet frontseitig die Schutzart IP20. Zudem ist das Gerät mit einem Beschriftungsfenster ausgestattet, das eine klare Kennzeichnung ermöglicht.
Installation und Anschluss
Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen, die einen Querschnittsbereich von 1,5 bis 35 mm² abdecken. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar. Das System unterstützt die Verbindung mittels Phasenschiene und Kabel. Bei Bedarf lässt sich das Gerät durch den Anbau von Hilfsgeräten erweitern.
Dieser Lasttrennschalter überzeugt durch seine robuste Bauweise mit einer Schlagfestigkeit von IK04 und einem Einsatztemperaturbereich von -25 bis 70 °C. Mit einer Breite von 53,1 mm, was 3 Teilungseinheiten entspricht, fügt sich das Gerät platzsparend in Standardverteilungen ein. Die Einhaltung der Normen IEC/EN 60947-3 und IEC/EN 60669-2-4 unterstreicht die Eignung für elektrische Installationen.
Technische Daten
- Bemessungsdauerstrom: 63 A
- Bemessungsbetriebsspannung: 400 V AC
- Polzahl: 3
- Gebrauchskategorie: AC-22A
- Bedingter Bemessungskurzschlussstrom: 4500 kA
- Anschlusskapazität: 1,5-35 mm²
- Schutzart frontseitig: IP20
- Schlagfestigkeit: IK04
- Breite: 53,1 mm
- Einsatztemperatur: -25 bis 70 °C
Technische Daten
| Hersteller | Legrand |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | LEGRAND-406467 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Ja |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung des Betätigungselements | Knebel |
| Bedingter Bemessungskurzschlussstrom Iq | 4500 |
| Bemessungsdauerstrom Iu | 63 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| EAN-13 | 3245064064675 |
| Einsatztemperatur (Min-Max) | -25-70 |
| Farbe | Grau |
| Geeignet für Bodenmontage | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,258 kg |
| Halogenfrei | Ja |
| Höhe | 88.9 |
| Kapazität der Klemme (Min-Max) | 1.5-35 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Max Bemessungsbetriebsspannung Ue bei AC | 400 |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP), frontseitig | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 76.4 |
| Verbindungsart | Phasenschiene und Kabel |
| Verriegelbar | Ja |
| WEEE-Nr. | 78878655 |
