Beschreibung

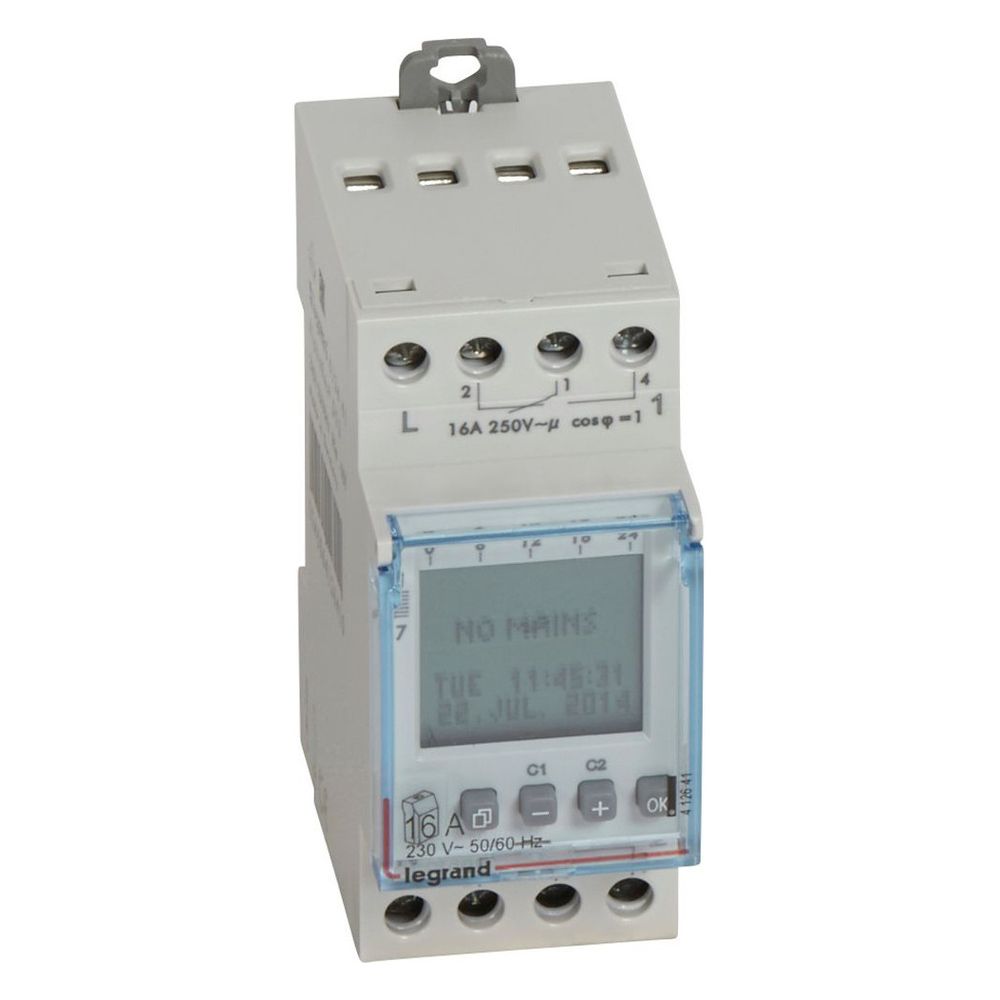

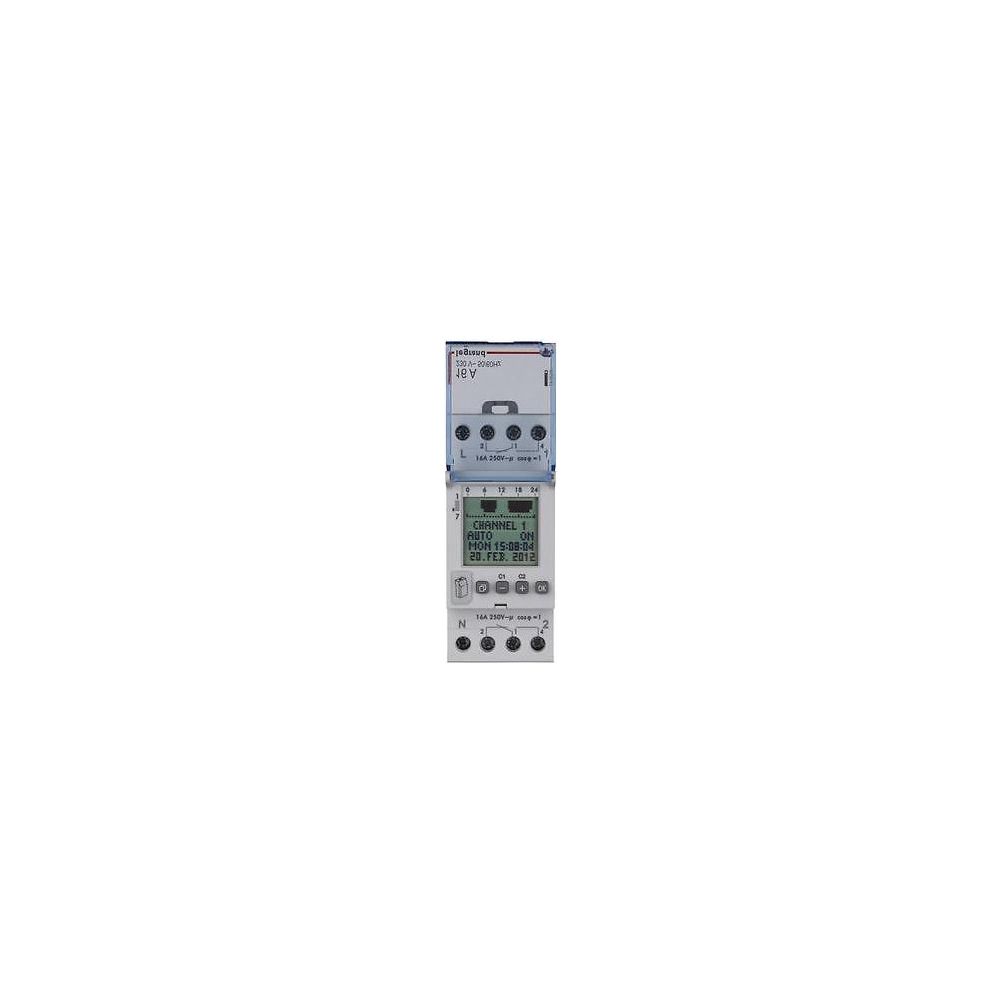

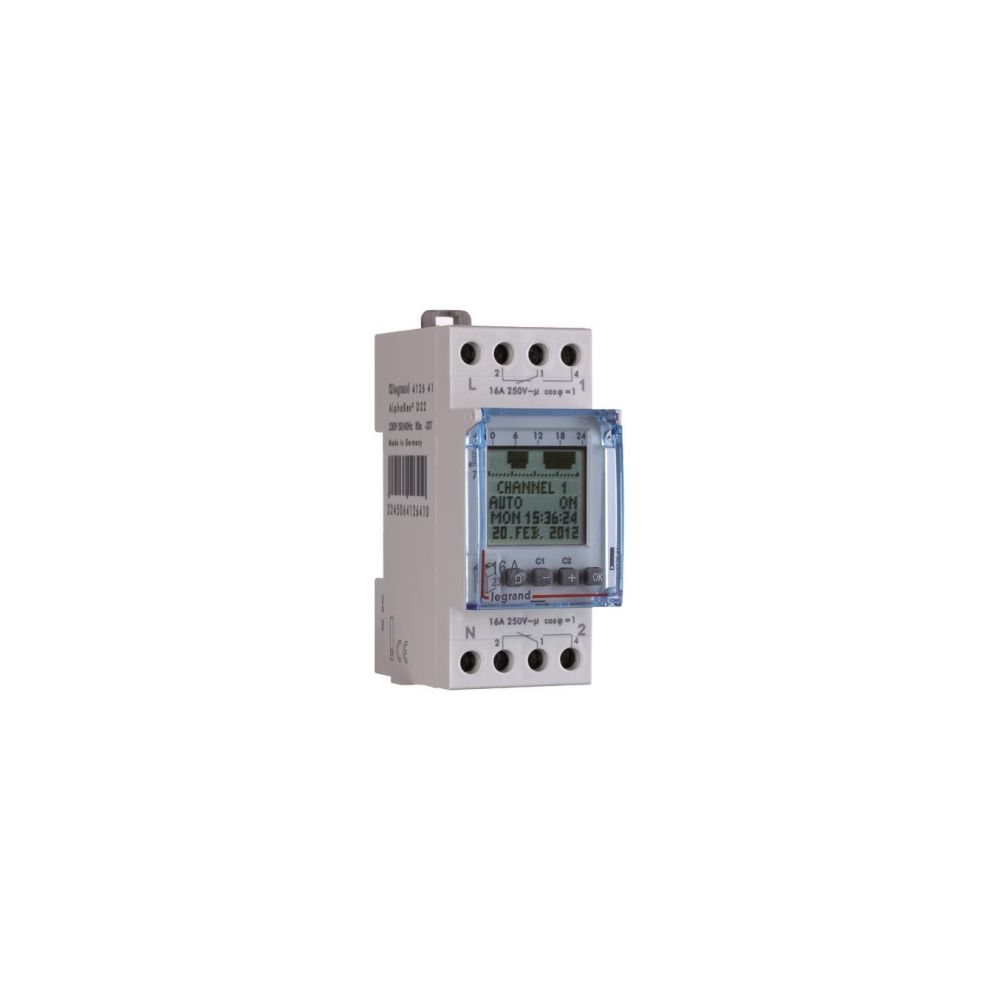

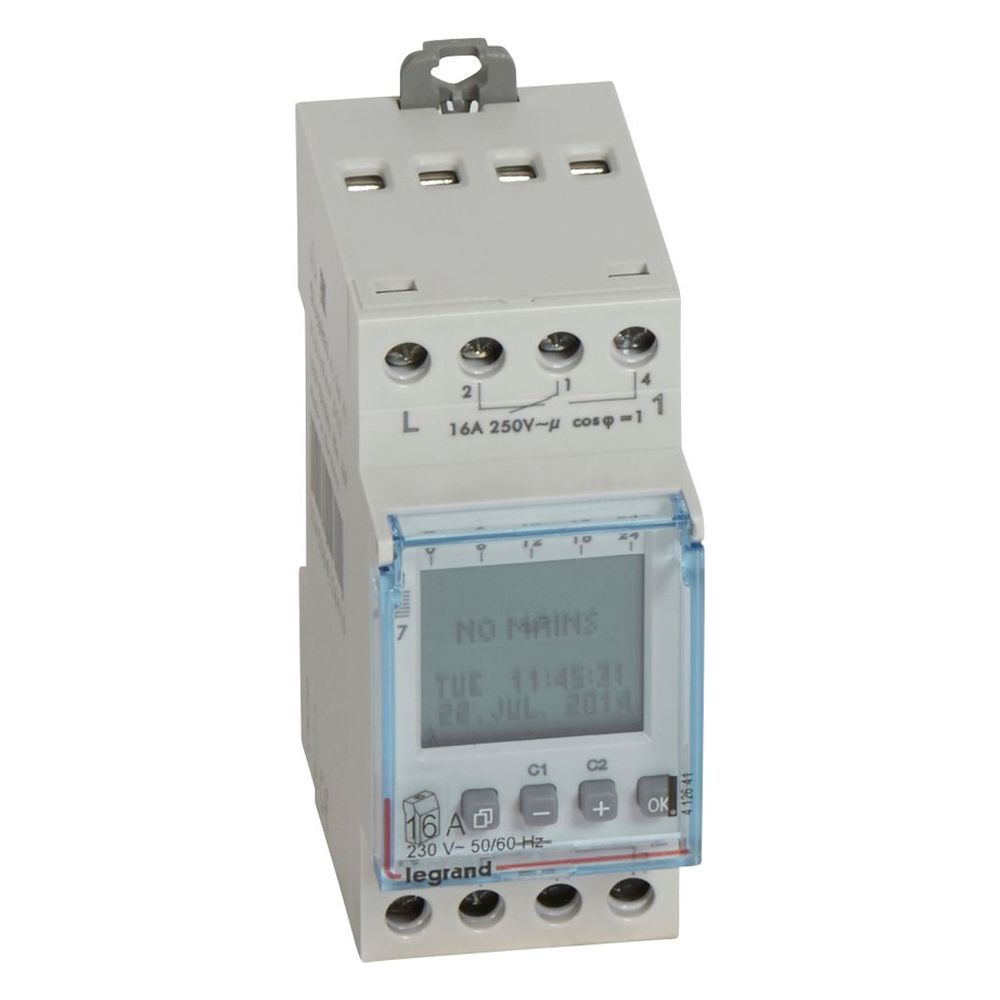

Legrand Wochenzeitschaltuhr AlphaRex³ D22, 2-Kanal, 2TE, 230V, 56 Speicherplätze, DIN-Schiene, Grau
Die digitale Wochenzeitschaltuhr AlphaRex³ D22 von Legrand ermöglicht eine präzise Zeitsteuerung von elektrischen Verbrauchern in Verteilungen. Das Gerät verfügt über zwei Kanäle und bietet 56 Speicherplätze für individuelle Schaltprogramme. Dank der Montage auf DIN-Schienen und einer Baubreite von zwei Teilungseinheiten ist sie für den professionellen Einsatz in Schaltanlagen konzipiert.
Funktionsumfang und Programmierung
Die Programmierung erfolgt direkt über das textgeführte Display am Gerät oder komfortabel mittels PC-Software. Die Zeitschaltuhr unterstützt vielfältige Funktionen wie ein Ferien- und Zufallsprogramm, eine Zyklusfunktion sowie einen Betriebsstundenzähler. Zur Sicherung der Einstellungen ist ein EEPROM-Speicher integriert, während eine Gangreserve von fünf Jahren den Erhalt von Datum und Uhrzeit bei Netzausfall sicherstellt. Die Bedienung kann durch eine PIN-Code-Sperre gegen unbefugte Zugriffe geschützt werden.
Technische Ausführung
Das Gerät arbeitet mit einer Nennspannung von 230 V AC und ist für einen Nennschaltstrom von 16 A ausgelegt. Die zwei Wechslerkontakte sind potentialfrei ausgeführt und unterstützen eine Nulldurchgangsschaltung zur Schonung der Relaiskontakte. Die Anschlussklemmen sind für Leiterquerschnitte von 1,5 bis 4 mm² ausgelegt. Eine automatische Sommer- und Winterzeitumstellung sowie eine Hintergrundbeleuchtung des Displays erhöhen den Bedienkomfort im Alltag.
Die digitale Wochenzeitschaltuhr überzeugt durch ihre hohe Ganggenauigkeit von 0,1 Sekunden pro Tag und ihre flexible Programmierbarkeit. Mit zwei Kanälen, 56 Speicherplätzen und einer robusten Bauweise für die DIN-Schienenmontage bietet sie eine zuverlässige Lösung für komplexe Zeitsteuerungsaufgaben. Die integrierte Gangreserve von 5 Jahren und die einfache Handhabung durch das textgeführte Menü machen das Gerät zu einer effizienten Komponente für die moderne Elektroinstallation.
Technische Daten
- Anzahl der Kanäle: 2
- Montageart: DIN-Schiene
- Breite: 2 Teilungseinheiten
- Nennschaltstrom: 16 A
- Versorgungsspannung: 230 V AC
- Frequenz: 50-60 Hz
- Anzahl Speicherplätze: 56
- Gangreserve: 5 Jahre
- Ganggenauigkeit: 0,1 s/Tag
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| 24 h Programm | Ja |
| 60 min Programm | Nein |
| Anschlussart | Schraubklemme |
| Anzahl der Einheitselemente (Pack 1) | 1 |
| Anzahl der Kanäle | 2 |
| Anzahl der Speicherplätze | 56 |
| Anzahl Pack 1 | 1 |
| Artikelnummer | LEGRAND-412641 |
| Astroprogramm | Nein |
| Automatische Sommer-/Winterzeitumstellung | Ja |
| Batterie oder Akku (Pack 1) | Batterie (nicht wiederaufladbar) |
| Betriebsstundenzähler | Ja |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 35.6 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3245064126410 |
| Einsatztemperatur (Min-Max) | -20-55 |
| Enthält Batterie oder Akku | Ja |
| Externe Programmierung | Ja |
| Externer Tastereingang | Nein |
| Farbe | Grau |
| Ferienprogramm | Ja |
| Frequenz der Versorgungsspannung (Min-Max) | 50-60 |
| Funkgesteuert | Nein |
| Funkgesteuert (DCF77) | Nein |
| Ganggenauigkeit pro Tag | 0.1 |
| Gangreserve in Jahren | 5 |
| Geeignet für Handbedienung | Ja |
| Gewicht | 0,25 kg |
| Gewicht eines Einheitselements (Pack 1) | 11 |
| GPS | Nein |
| Halogenfrei | Ja |
| Höhe | 83 |
| IEC code (Pack 1) | CR 2477N |
| Impulsprogramm | Nein |
| Jahresprogramm | Ja |
| Kapazität der Klemme (Min-Max) | 1.5-4 mm² |
| Kontaktausführung | Wechsler (NO/NC) |
| Kürzeste Schaltzeit Kanal 1 | 0.01666 |
| Lage Pack 1 | Das Produkt enthält eine Batterie |
| Lagertemperatur (Min-Max) | -20-60 |
| Mit Speicherkarte | Nein |
| Montageart | DIN-Schiene |
| Nennschaltstrom bei 250 V AC | 16 |
| Netzsynchron | Ja |
| Plattform zum Herunterladen von Anwendungen | Nicht anwendbar |
| Potentialfreier Schaltkontakt | Ja |
| Quarzgesteuert | Ja |
| RAL-Nummer | 7035 |
| Schaltungsvorwahl | Ja |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | AC |
| Stromversorgungsrichtung | Sonstige |
| Textfeld/Beschriftungsfläche | Nein |
| Textführung im Display | Ja |
| Tiefe | 60 |
| Verbindungsart | Kabel |
| Verbundenes Objekt | Nein |
| Verordnungstyp (Pack 1) | P: Tragbar (Standardformat) |
| Versorgungsspannung (Min-Max) | 230-230 |
| Wochenprogramm | Ja |
| Zufallsprogramm | Ja |
| Zusammenstellung der Elemente (Pack 1) | Lithium |
| Zyklusprogramm | Ja |
| WEEE-Nr. | 78878655 |
