Beschreibung

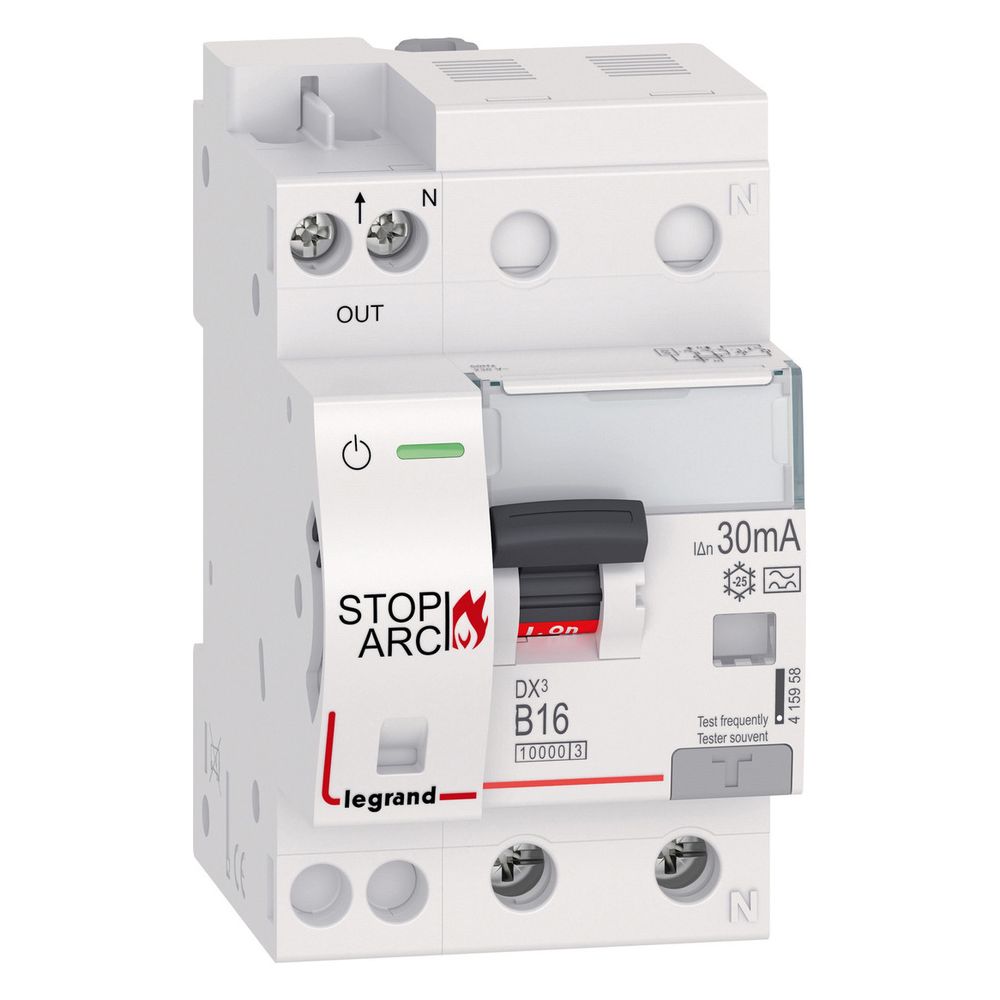

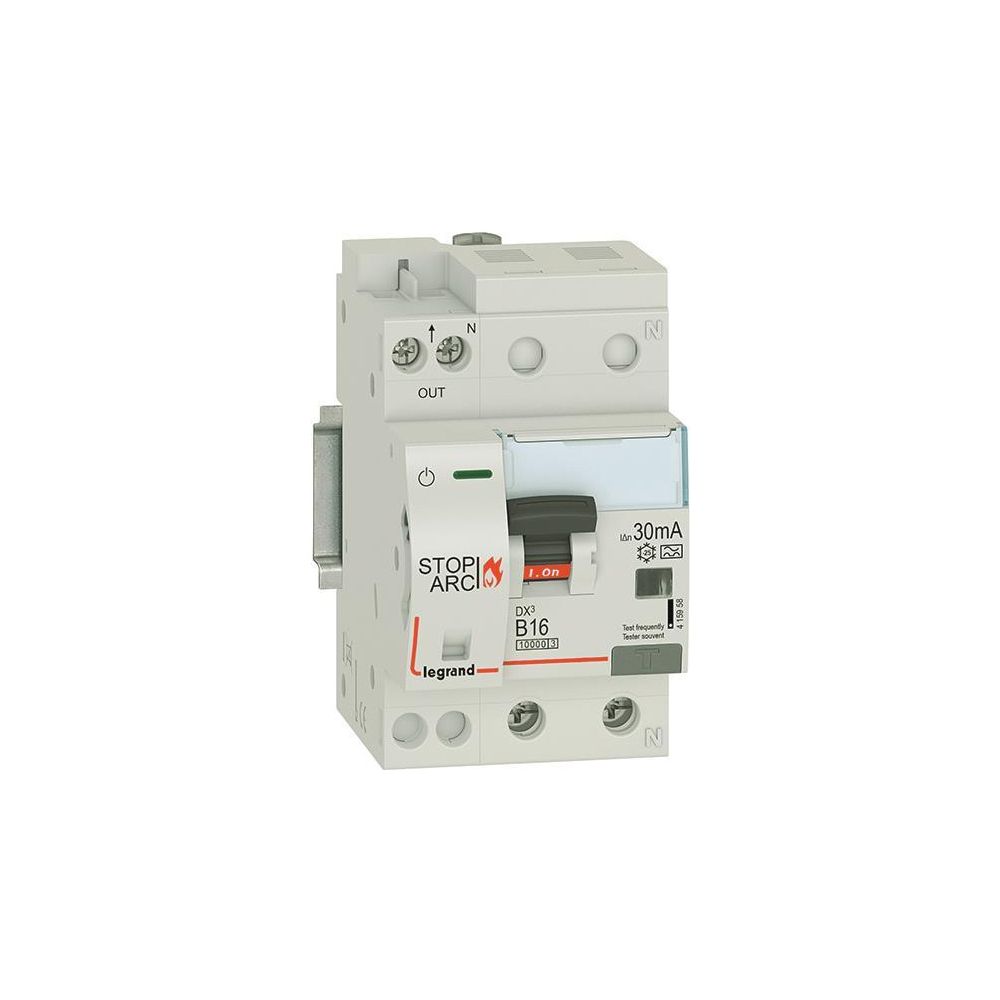

Legrand Brandschutzschalter DX3 STOP ARC, B16A, 1P+NR, 10kA, 30mA, Typ A, 3TE, Grau, 415958
Der Brandschutzschalter DX3 STOP ARC von Legrand kombiniert eine Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit einem FI/LS-Schalter in einem kompakten Gehäuse. Diese Kombination schützt zuverlässig vor Brandgefahren durch parallele und serielle Fehlerlichtbögen sowie vor Überlast, Kurzschluss und Fehlerströmen. Das Gerät ist für den Einsatz in 230 V Wechselstromnetzen konzipiert und bietet eine allpolige Abschaltung bei erkannten Störungen.
Funktionsweise und Sicherheit
Die AFDD-Einheit überwacht den Stromkreis kontinuierlich durch einen täglichen Selbsttest und signalisiert den Betriebsstatus sowie Fehlerlichtbogen-Auslösungen über eine integrierte LED. Eine zusätzliche Auslöseanzeige am Schalthebel unterscheidet visuell zwischen Fehlerstrom- oder Prüftastenauslösungen (gelb) und Kurzschluss- oder Handauslösungen (farblos). Die Schaltstellung wird zudem durch eine klare rot-grüne Anzeige direkt am Hebel visualisiert.
Montage und Installation
Das Gerät ist für die Montage auf Hutprofilschienen nach EN 60715 ausgelegt und benötigt eine Breite von 3 Teilungseinheiten. Der Anschluss erfolgt über Schraubklemmen, die für flexible oder starre Leiter mit einem Querschnitt von 1,5 bis 16 mm² geeignet sind. Die Stromversorgung erfolgt von unten, wobei eine Verschienung mit Gabel- oder Stiftkammschienen möglich ist. Ein Beschriftungsfenster sowie die Möglichkeit zum Anbau von Hilfsgeräten erleichtern die individuelle Konfiguration im Verteiler.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsabschaltvermögen: 10 kA
- Auslösecharakteristik: B
- Polzahl: 2
- Bemessungsspannung: 230 V
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Breite: 3 Teilungseinheiten
- Schutzart: IP20
Durch die Kombination aus AFDD, FI-Schutz und Leitungsschutzschalter in einem 3 Teilungseinheiten breiten Modul ermöglicht dieses Gerät eine platzsparende Absicherung elektrischer Anlagen. Mit einem Bemessungsstrom von 16 A, der B-Charakteristik und einem Bemessungsfehlerstrom von 30 mA erfüllt es hohe Sicherheitsanforderungen bei der Vermeidung von Brandgefahren durch beschädigte Isolierungen oder fehlerhafte Klemmstellen.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-415958 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414971169548 |
| Einsatztemperatur (Min-Max) | -25-40 |
| Energiebegrenzungsklasse | 3 |
| Farbe | Grau |
| Fehlerstrom-Typ | A |
| Gewicht | 0,331 kg |
| Halogenfrei | Ja |
| Höhe | 96.2 |
| Kabelart für Verbindungen | Flexibel oder starr |
| Kapazität der Klemme (Min-Max) | 1.5-16 mm² |
| Lagertemperatur (Min-Max) | -25-70 |
| Mitschaltender Neutralleiter | Ja |
| Nennspannung (Min-Max) | 180-264 |
| Polzahl (gesamt) | 2 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Steuerspannungsart Zusatzeinrichtung | AC |
| Stromversorgungsrichtung | Von unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.6 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen werkseitig angebaut | Sonstige |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 78878655 |
