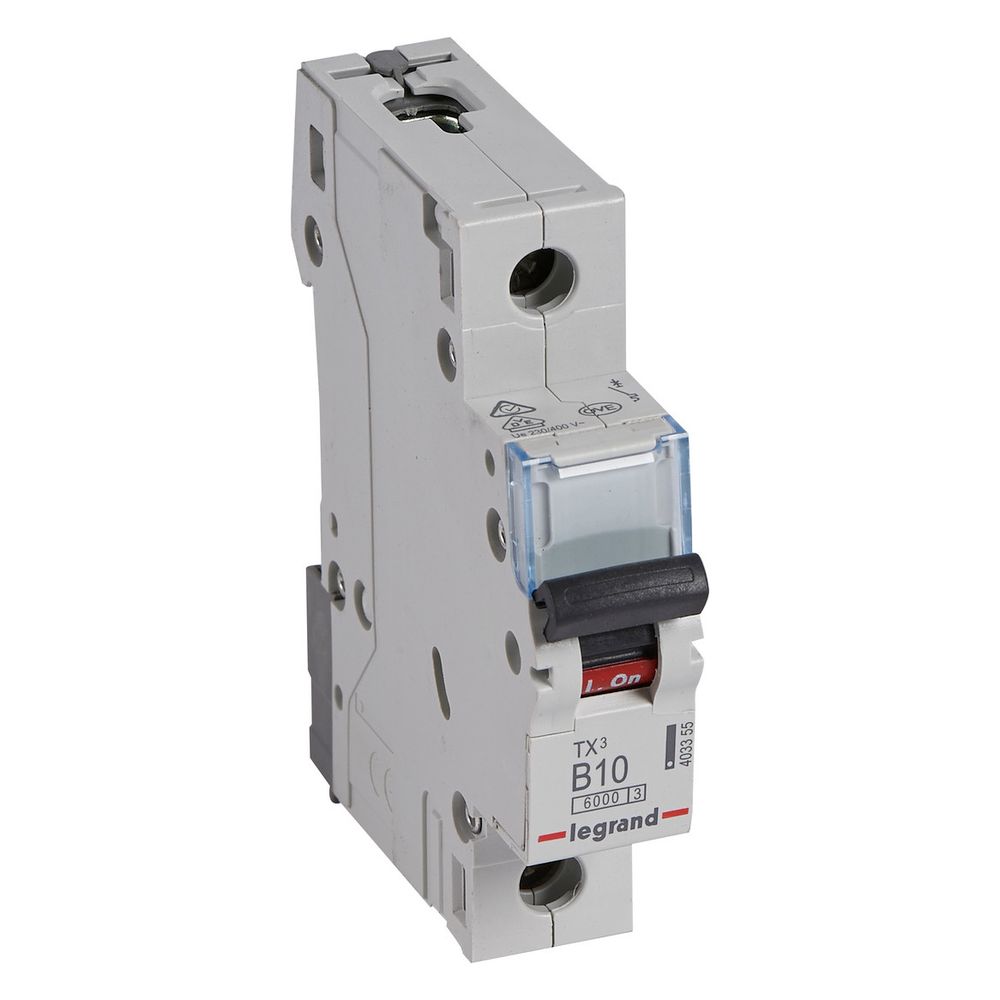

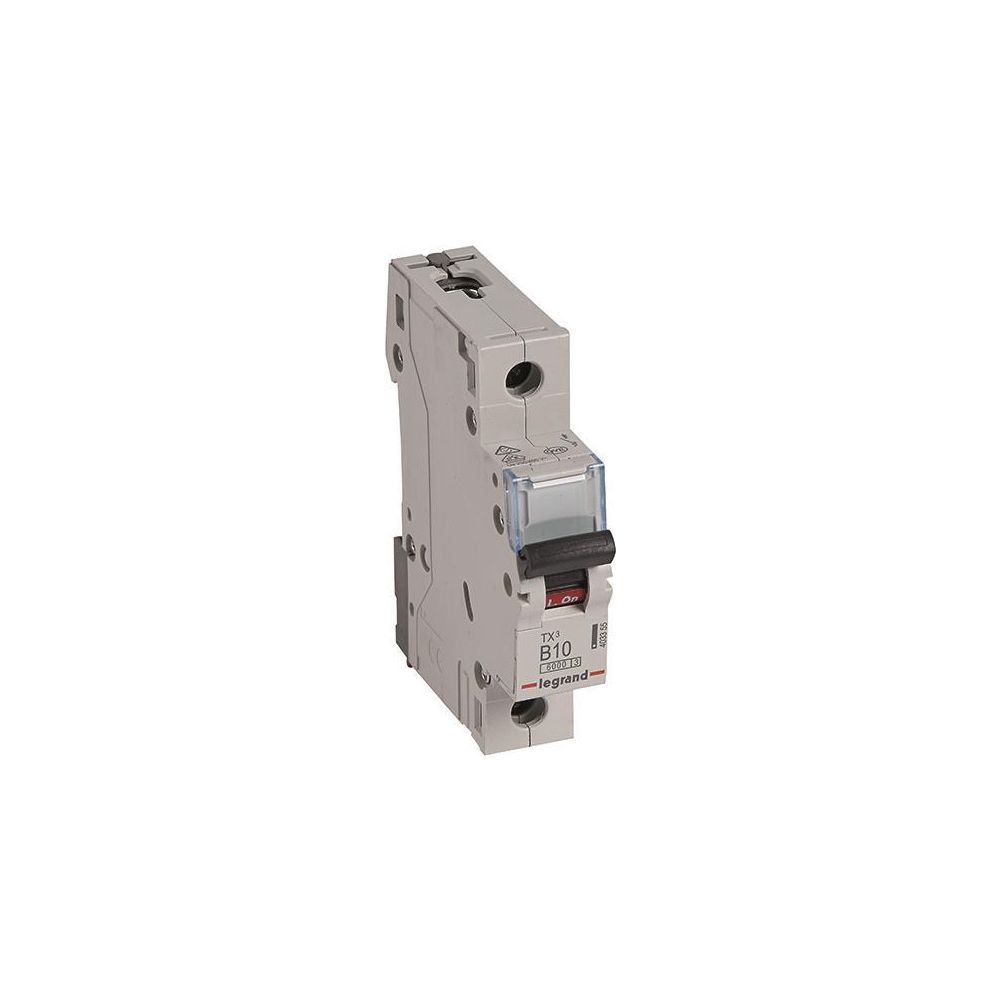

Legrand Leitungsschutzschalter TX3 B 10A, 1-polig, 6kA, 1TE, 88x17,8x77,8mm, Grau, 403355
Der einpolige Leitungsschutzschalter aus der TX3-Serie von Legrand dient dem Leitungsschutz in Licht- und Steckdosenstromkreisen. Das Gerät ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und bietet ein Bemessungsschaltvermögen von 6 kA. Dank der kompakten Bauweise mit einer Breite von einer Teilungseinheit eignet sich das Bauteil für die Montage auf DIN-Schienen in Verteilungen.
Funktionsweise und Montage
Die Auslösecharakteristik B sorgt für eine präzise Absicherung der angeschlossenen Stromkreise. Die Installation erfolgt über eine rastende Schnellbefestigung auf Hutprofilschienen, wobei die Stromversorgungsrichtung flexibel von oben oder unten gewählt werden kann. Zur sicheren Leiterführung ist das Gerät mit einer Fahrstuhlklemme inklusive Untersteckschutz ausgestattet. Eine klare Schaltstellungsanzeige in Rot oder Grün am Schalthebel ermöglicht die visuelle Kontrolle des Betriebszustands.
Erweiterbarkeit und Sicherheit
Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und verfügt über ein integriertes Beschriftungsfenster zur Kennzeichnung der Stromkreise. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern. Mit der Energiebegrenzungsklasse 3 und einer Bemessungsstoßspannungsfestigkeit von 4 kV erfüllt der Schalter hohe Anforderungen an die elektrische Sicherheit.
Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit einer einfachen Handhabung. Mit einem Bemessungsstrom von 10 A und der B-Charakteristik stellt das Gerät eine effiziente Lösung für den Schutz von Leitungen dar. Die Kombination aus Schraubklemmen für Phasenschienen und Kabelanschlüsse sowie die Erweiterbarkeit durch Hilfsgeräte machen das Produkt zu einer vielseitigen Komponente in modernen Elektroverteilungen.
Technische Daten
- Bemessungsstrom: 10 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230/400 V
- Breite in Teilungseinheiten: 1
- Anschlussart: Schraubklemme
- Montageart: DIN-Schiene
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403355 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970386243 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,094 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
