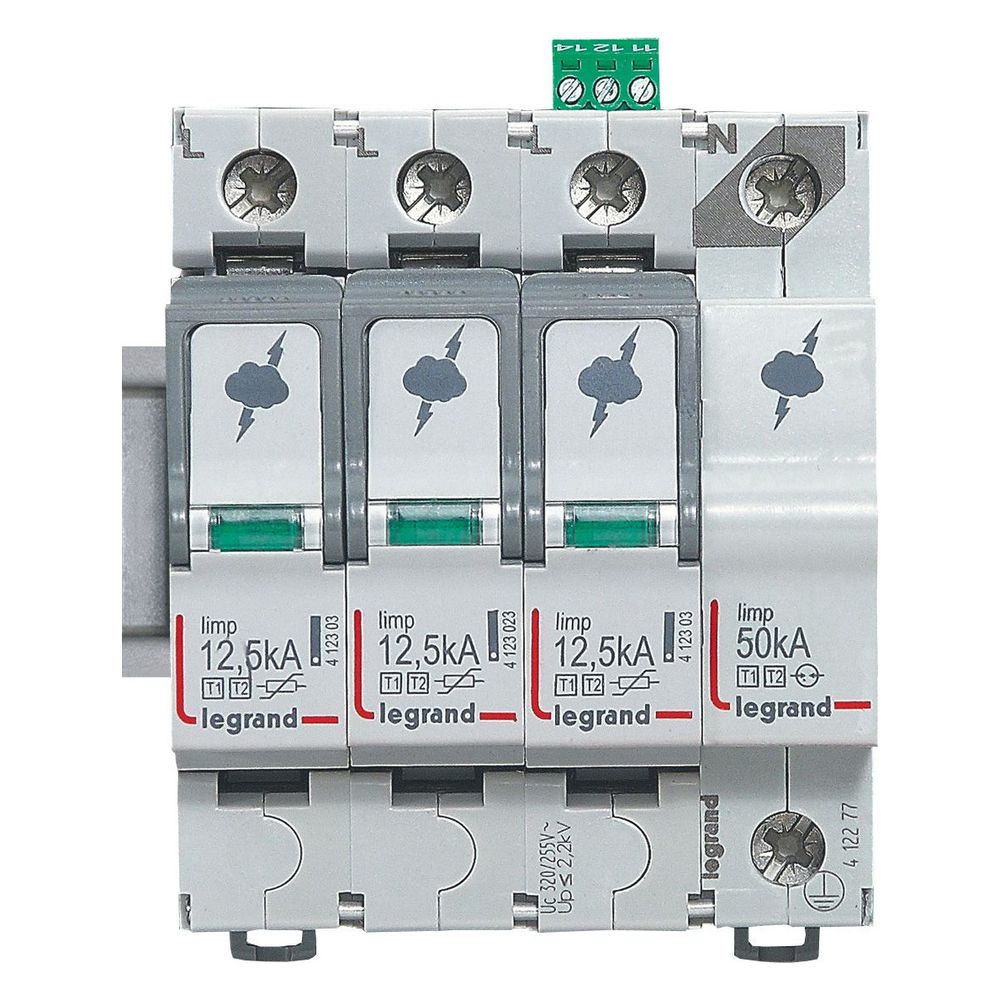

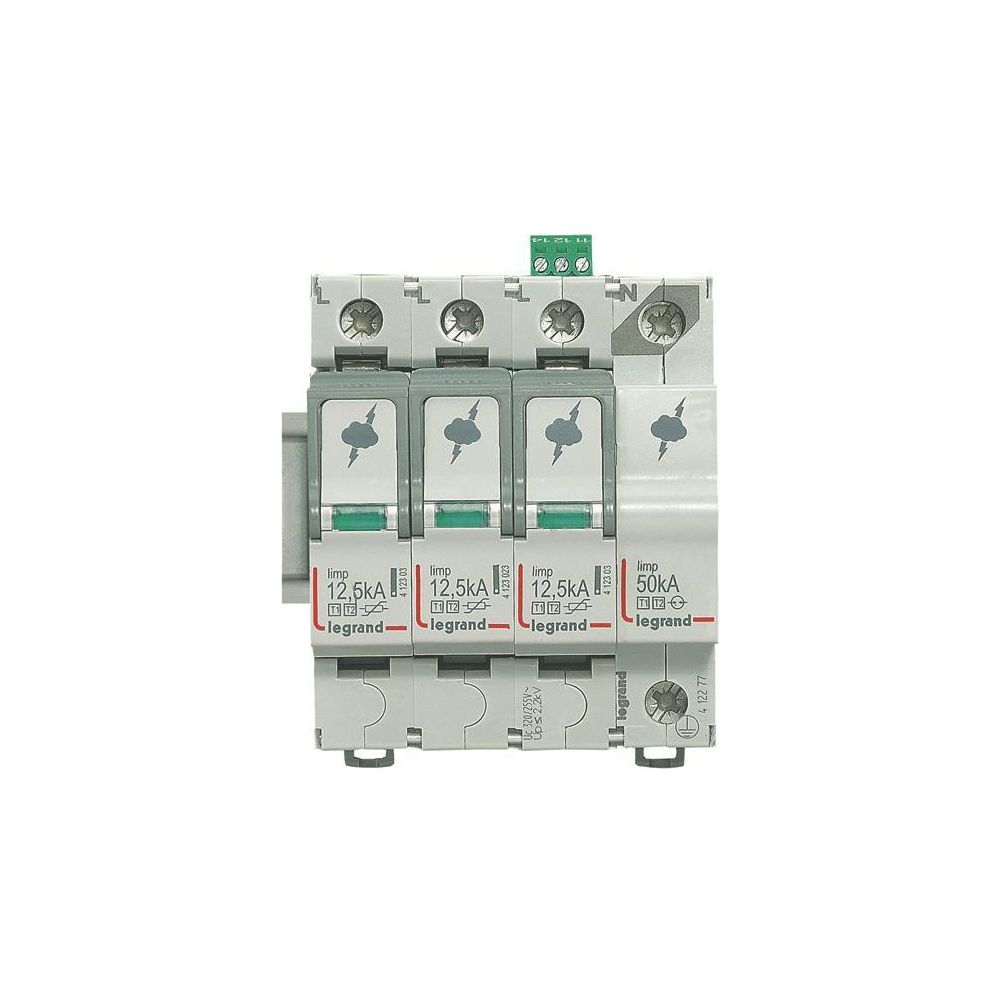

Legrand Kombiableiter Typ 1+2, 3+1 Schaltung, 400V, 12,5kA, 4 TE, mit Fernmeldekontakt, 412277
Der Legrand Kombiableiter Typ 1+2 (Class I+II) dient dem Schutz elektrischer Anlagen und nachgeordneter Verbraucher vor Überspannungen durch direkte oder indirekte Blitzeinschläge sowie Schalthandlungen. Das Gerät ist für den Einsatz in Hauptverteilern konzipiert und unterstützt die Netzformen TN-C, TN-C-S und TT. Mit einer 3+1 Schaltung und einem Blitzstoßstrom von 12,5 kA pro Pol bietet er eine robuste Absicherung für Gebäude mit äußerem Blitzschutz.
Funktionsweise und Überwachung
Das Gerät verfügt über steckbare Schutzmodule, die eine einfache Wartung ermöglichen. Der Betriebszustand wird direkt am Gerät optisch signalisiert: Eine grüne Anzeige bestätigt die Betriebsbereitschaft, während eine orangefarbene Anzeige den notwendigen Austausch des Schutzmoduls signalisiert. Zusätzlich ist ein Fernmeldekontakt integriert, der eine komfortable Fernüberwachung des Schutzstatus ermöglicht.
Montage und Installation
Die Installation erfolgt auf einer Hutschiene TH35, wobei das Gerät eine Breite von 4 Teilungseinheiten beansprucht. Der Anschluss ist für Leiterquerschnitte bis zu 35 mm² bei starrer Ausführung beziehungsweise 25 mm² bei flexiblen Leitern ausgelegt. Die Schutzart IP20 gewährleistet eine sichere Verwendung in geschlossenen Verteilungen.
Dieser Kombiableiter nach IEC/EN 61643-11 deckt ein breites Anforderungsspektrum ab. Mit einer maximalen Dauerspannung von 320 V AC, einem Schutzpegel von 2,2 kV zwischen L und N sowie 1,5 kV zwischen N und PE sorgt das Gerät für eine hohe Anlagensicherheit. Die optische Statusanzeige und der Fernmeldekontakt erleichtern die Überwachung im laufenden Betrieb erheblich.
Technische Daten
- Typ: 1+2 (Class I+II)
- Nennspannung AC: 400 V
- Max. Dauerspannung AC: 320 V
- Blitzstoßstrom (Iimp): 12,5 kA/Pol
- Nennableitstoßstrom (8/20): 25 kA
- Schutzpegel L-N: 2,2 kV
- Schutzpegel N-PE: 1,5 kV
- Baugröße: 4 TE
- Montageart: Hutschiene TH35
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anzahl der Leiter (ohne Erde) | 4 |
| Artikelnummer | LEGRAND-412277 |
| Baugröße | 4 |
| EAN-13 | 3414970517500 |
| Gewicht | 0,576 kg |
| Integrierte Vorsicherung | Nein |
| Max Dauerspannung AC | 320 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Mit Fernmeldekontakt | Ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 25 |
| Nennspannung AC | 400 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Ja |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Nein |
| Netzform TT | Ja |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Schutzpegel L-N | 2.2 |
| Schutzpegel N-PE | 1.5 |
| Signalisierung am Gerät | Optisch |
| WEEE-Nr. | 78878655 |
