Beschreibung

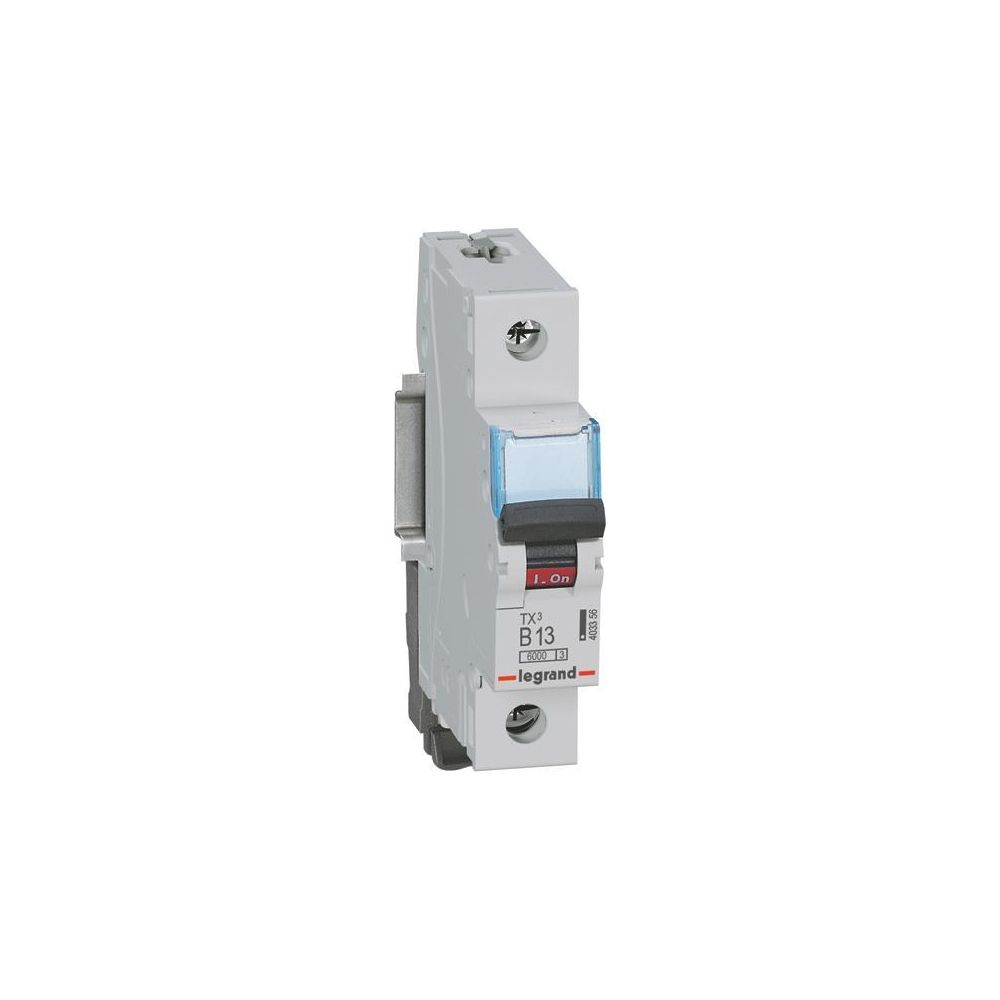

Legrand Leitungsschutzschalter TX3 B13A, 1-polig, 6kA, 1TE, Grau, 403356
Der einpolige Leitungsschutzschalter aus der TX3-Serie von Legrand bietet zuverlässigen Schutz für Licht- und Steckdosenstromkreise. Mit einer B-Charakteristik und einem Bemessungsstrom von 13 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert, die eine präzise Absicherung erfordern. Die Montage erfolgt effizient auf einer DIN-Hutschiene, wobei das kompakte Design lediglich eine Teilungseinheit beansprucht.
Zuverlässige Installation und Bedienung
Das Gerät zeichnet sich durch eine hohe Anwenderfreundlichkeit aus. Eine eindeutige Schaltstellungsanzeige in Rot und Grün am Schalthebel ermöglicht die schnelle visuelle Kontrolle des Betriebszustands. Für eine übersichtliche Kennzeichnung der Stromkreise ist ein integriertes Beschriftungsfenster vorhanden. Die Anschlussklemmen sind als Fahrstuhlklemmen mit Untersteckschutz ausgeführt, was ein sicheres Einführen der Leiter unterstützt. Zudem ist die Stromversorgungsrichtung flexibel von oben oder unten wählbar.
Erweiterbarkeit und Sicherheit
Die Konstruktion ist auf Langlebigkeit und Sicherheit ausgelegt. Der Leitungsschutzschalter erfüllt die Energiebegrenzungsklasse 3 und bietet eine Bemessungsstoßspannungsfestigkeit von 4 kV. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine flexible Anpassung an spezifische Anforderungen der Elektroinstallation ermöglicht. Die halogenfreie Ausführung und die robuste Bauweise unterstreichen die Eignung für professionelle Anwendungen.
Dieser Leitungsschutzschalter kombiniert eine hohe Schaltleistung von 6 kA mit einer kompakten Bauform. Durch die B-Charakteristik und den Bemessungsstrom von 13 A eignet er sich ideal für die Absicherung von Standard-Stromkreisen. Die einfache Montage auf der DIN-Schiene sowie die Möglichkeit zur Erweiterung mit Hilfskomponenten machen das Gerät zu einer vielseitigen Lösung für moderne Elektroverteilungen.
Technische Daten
- Bemessungsstrom: 13 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Bemessungsspannung: 230/400 V
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403356 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 13 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970386274 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,099 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
