Beschreibung

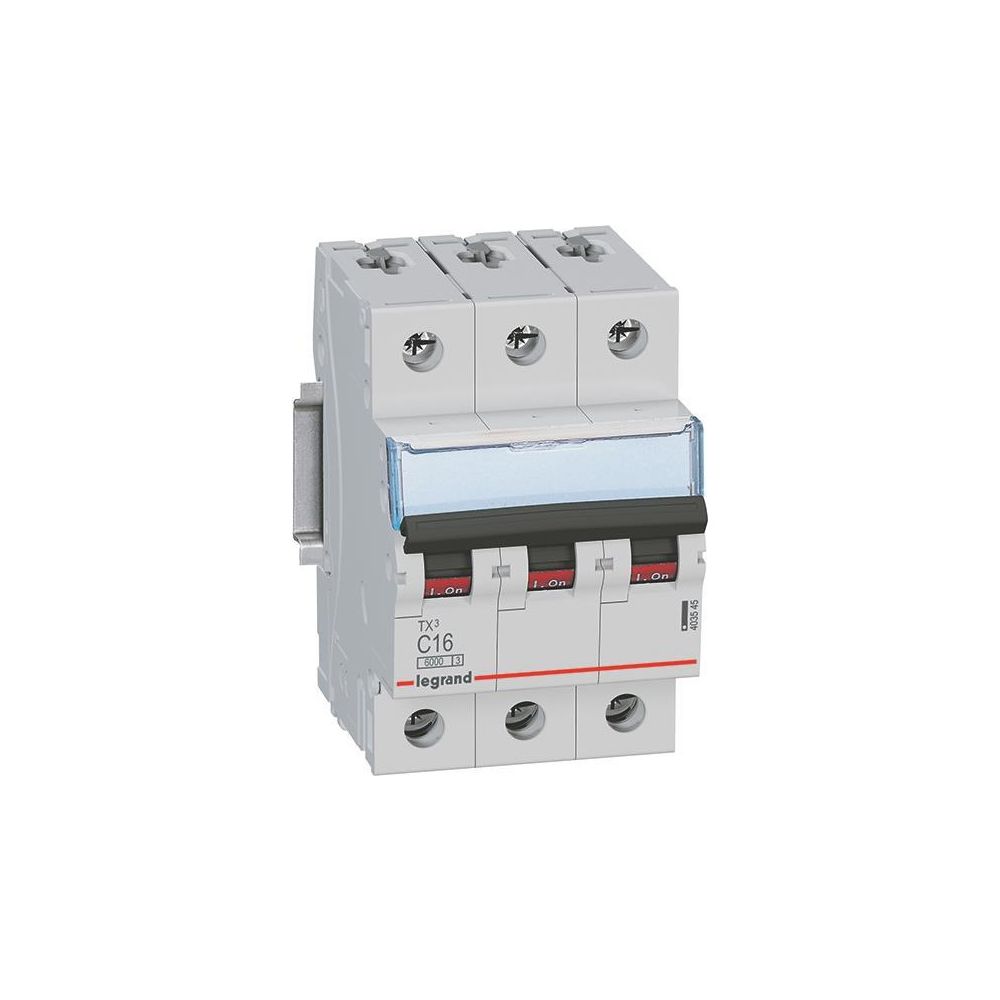

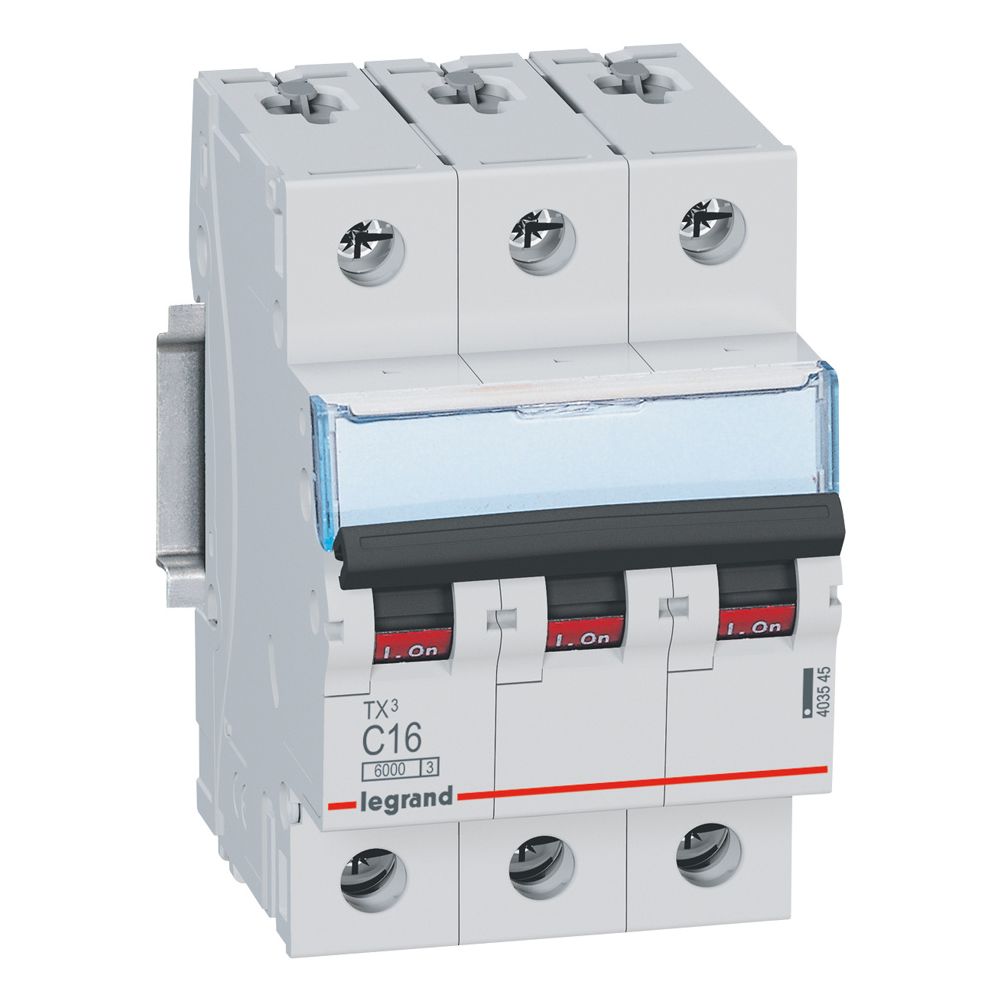

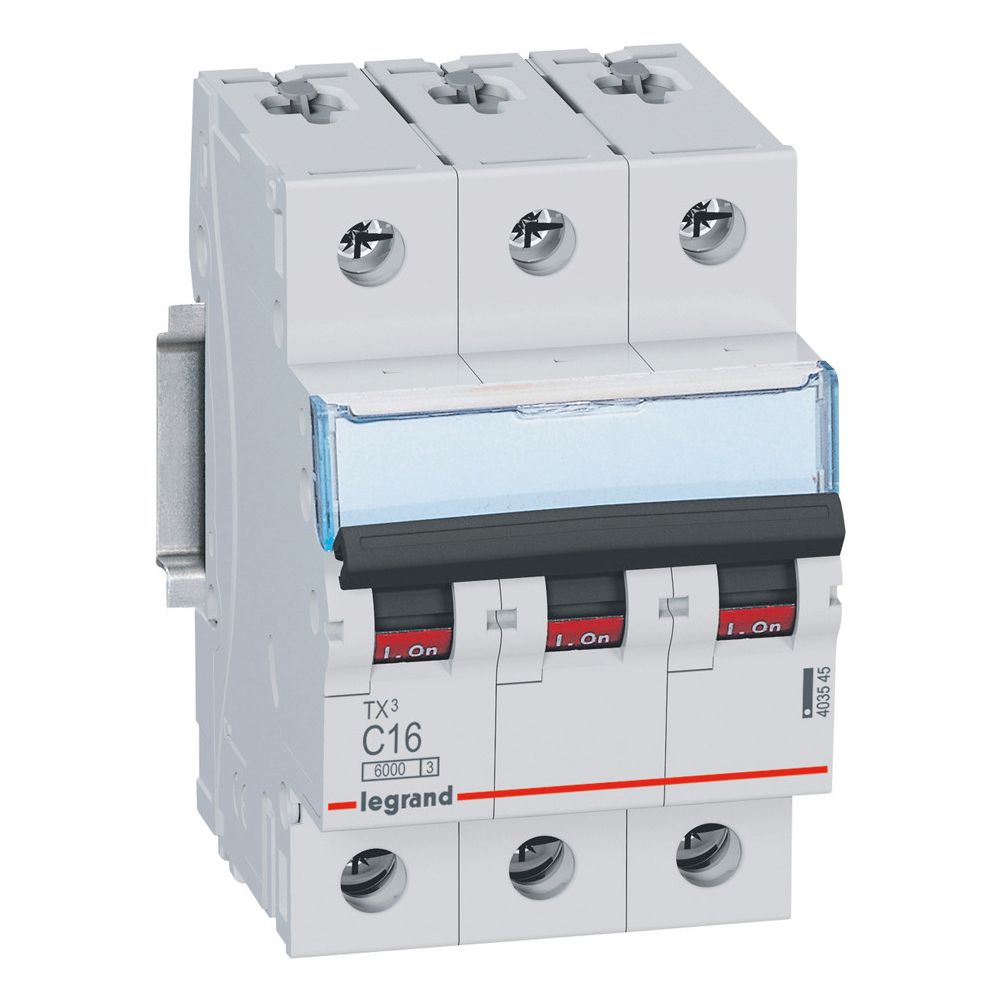

Legrand Leitungsschutzschalter TX3 C16A, 3-polig, 6kA, 400V, 3TE, Grau, 403545
Der 3-polige Leitungsschutzschalter der Serie TX3 bietet zuverlässigen Schutz für elektrische Anlagen und ist speziell für den Einsatz bei Geräten mit hohen Einschaltströmen wie Motoren oder Transformatoren ausgelegt. Mit einer C-Charakteristik und einem Bemessungsstrom von 16 A eignet sich das Gerät ideal für die Montage auf DIN-Schienen in Verteilungen. Die robuste Bauweise ermöglicht eine flexible Stromversorgungsrichtung von oben oder unten.
Zuverlässige Absicherung und Montage
Das Gerät zeichnet sich durch eine klare Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel aus, was die Betriebssicherheit erhöht. Zur einfachen Identifikation der Stromkreise ist ein integriertes Beschriftungsfenster vorhanden. Die Installation erfolgt über eine rastende Schnellbefestigung auf Hutprofilschienen. Dank der Fahrstuhlklemmen mit Untersteckschutz wird ein sicheres Einführen der Leiter ermöglicht, wobei der Anschluss sowohl über Phasenschienen als auch über Kabel erfolgen kann.
Erweiterbarkeit und technische Sicherheit
Für erweiterte Anforderungen in der Elektroinstallation ist der Anbau von Hilfsgeräten möglich. Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und entspricht der Schutzart IP20. Mit einer Energiebegrenzungsklasse von 3 sorgt der Schalter für eine effiziente Strombegrenzung im Kurzschlussfall. Die kompakte Bauform mit einer Breite von 3 Teilungseinheiten ermöglicht eine platzsparende Integration in bestehende Schaltanlagen.
Der Leitungsschutzschalter überzeugt durch seine hohe Schaltleistung von 6 kA bei 400 V und eine zuverlässige Auslösecharakteristik C. Durch die Kombination aus einfacher Montage, klarer Statusanzeige und der Möglichkeit zur Erweiterung mit Hilfskomponenten stellt das Gerät eine professionelle Lösung für den Leitungsschutz dar. Die halogenfreie Ausführung und die robuste Konstruktion mit einer Schlagfestigkeit von IK02 unterstreichen die Langlebigkeit und Sicherheit in anspruchsvollen elektrischen Umgebungen.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: C
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 6 kA
- Breite in Teilungseinheiten: 3
- Energiebegrenzungsklasse: 3
- Montageart: DIN-Schiene
- Schutzart: IP20
- Anschlussart: Schraubklemme
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-403545 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970389534 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,336 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
