Beschreibung

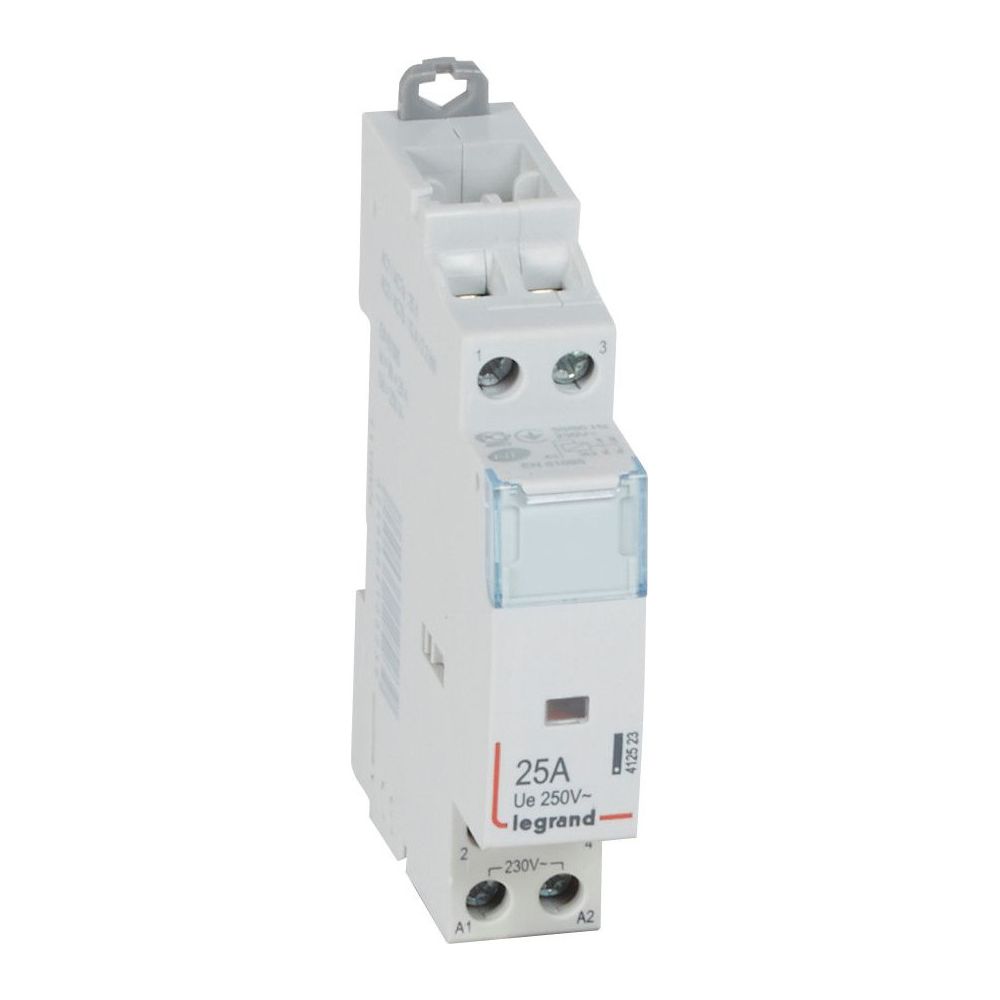

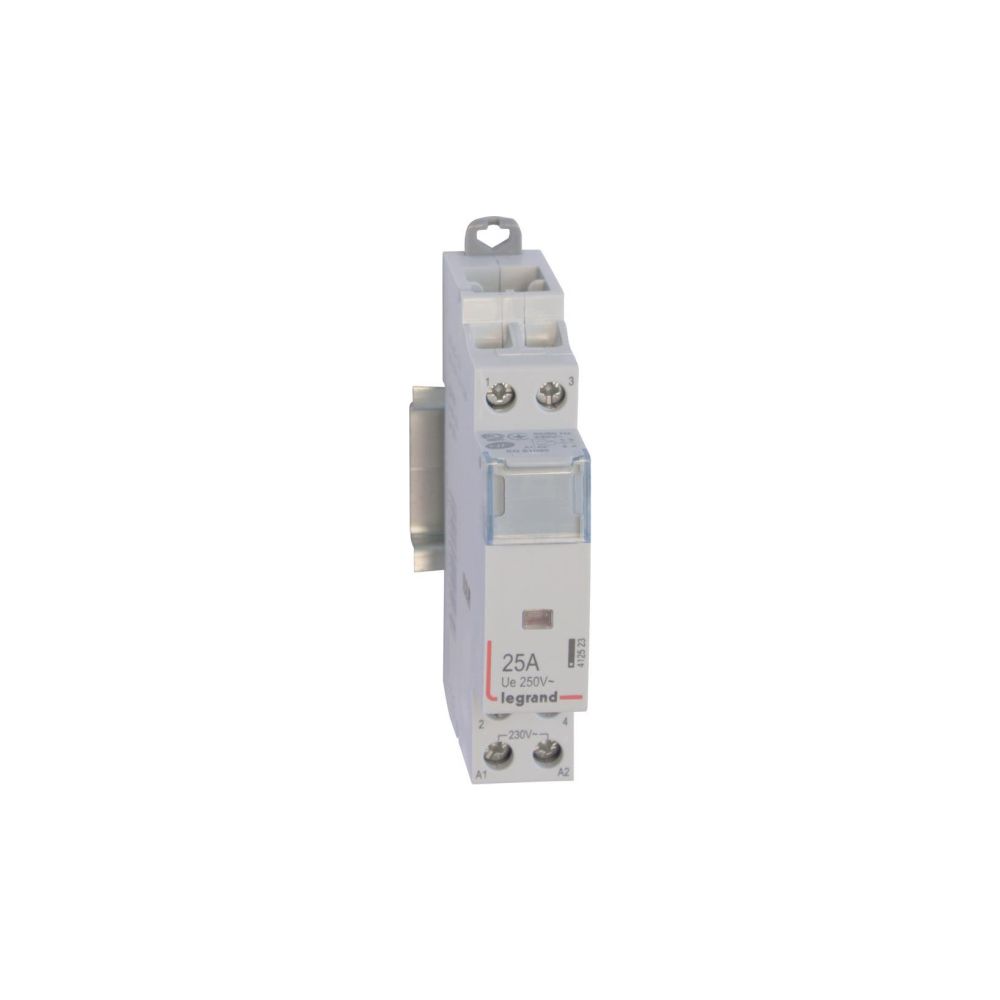

Legrand Installationsschütz CX3 412523, 230V 25A, 2 Schließer, 1 Teilungseinheit, 412523
Das Installationsschütz CX3 von Legrand ist ein 2-poliges Schaltgerät für den professionellen Einsatz in der Gebäudetechnik. Es eignet sich zum Schalten von Lasten wie Lampengruppen, Motoren und Heizungen. Das Gerät zeichnet sich durch einen geräuscharmen Betrieb aus und ist für die Montage auf einer DIN-Schiene mittels rastender Schnellbefestigung konzipiert.
Funktionalität und Montage
Das Schütz verfügt über zwei Schließer und ist für eine Bemessungsbetriebsspannung von 250 V sowie einen Bemessungsbetriebsstrom von 25 A ausgelegt. Mit einer Baubreite von einer Teilungseinheit ist es besonders platzsparend. Zur komfortablen Bedienung und Übersichtlichkeit sind ein Beschriftungsfenster sowie eine Schaltzustandsanzeige integriert. Das System ist zudem für den Anbau von Hilfsschaltern vorbereitet, was die Flexibilität bei der Anlagenplanung erhöht.
Technische Daten
- Bemessungsbetriebsstrom: 25 A
- Bemessungsbetriebsspannung: 250 V
- Spulenspannung: 230 V AC
- Anzahl Schließer: 2
- Breite: 1 Teilungseinheit
- Einbautiefe: 44 mm
- Schutzart: IP2X
- Schlagfestigkeit: IK04
- Einsatztemperatur: -25 bis 60 °C
- Anschlusskapazität: 0,75 bis 6 mm²
Dieses Installationsschütz erfüllt die Normen IEC 61095 sowie EN 61095 und bietet durch die halogenfreie Ausführung eine zuverlässige Lösung für moderne Elektroinstallationen. Mit einer Bemessungsbetätigungsspannung von 195 bis 253 V AC und einer hohen Schaltleistung für verschiedene Leuchtmitteltypen ist das Gerät eine effiziente Komponente für die Steuerung elektrischer Verbraucher.
Technische Daten
| Hersteller | Legrand |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | LEGRAND-412523 |
| Bemessungsbetriebsspannung (Min-Max) | 250-250 |
| Bemessungsbetriebsstrom | 25 |
| Bemessungsbetätigungsspannung (Min-Max) | 195-253 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3245064125239 |
| Einbautiefe | 44 |
| Einsatztemperatur (Min-Max) | -25-60 |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,224 kg |
| Halogenfrei | Ja |
| Höhe | 94.9 |
| Kapazität der Klemme (Min-Max) | 0.75-6 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Max Glühlampenlast | 3000 |
| Max Leuchtstofflampenlast | 2100 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 2200 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 1000 |
| Montageart | DIN-Schiene |
| RAL-Nummer | 7035 |
| Schieber für Handschaltung | Ja |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP2X |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 67.3 |
| Verbindungsart | Kabel |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
