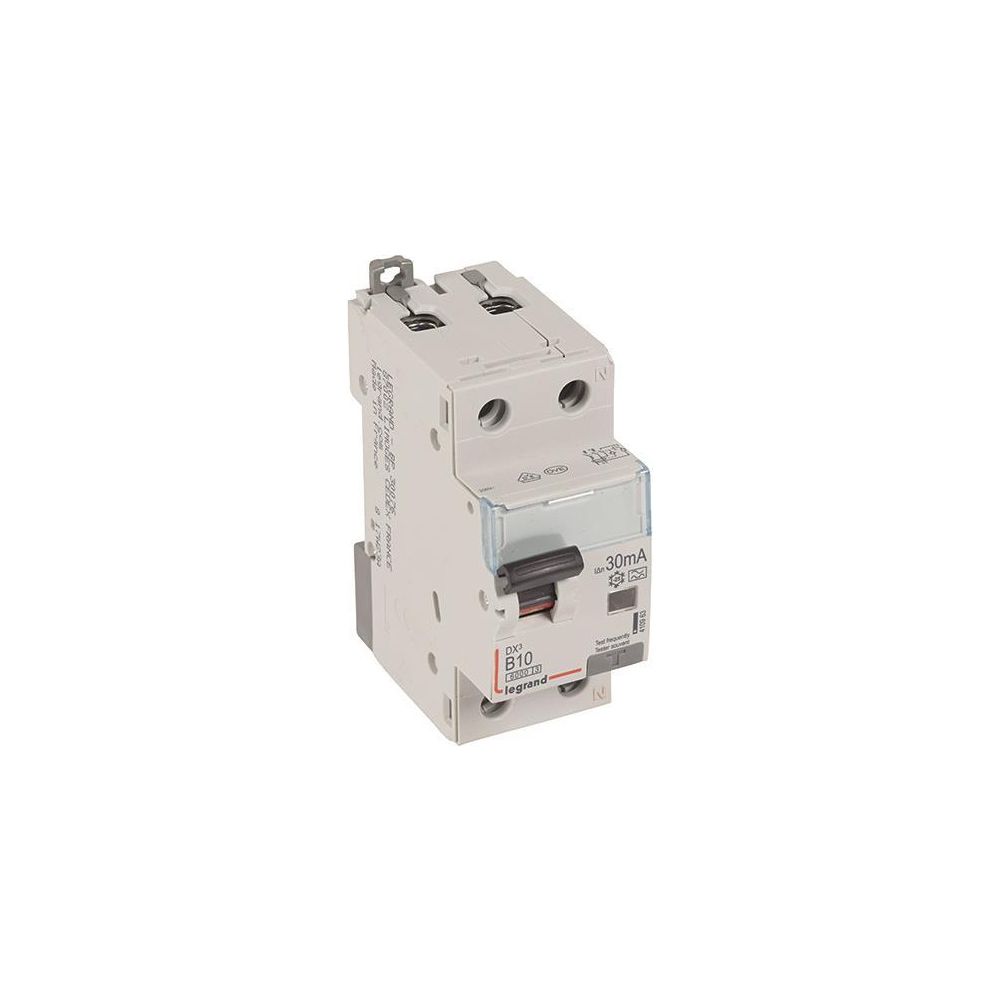

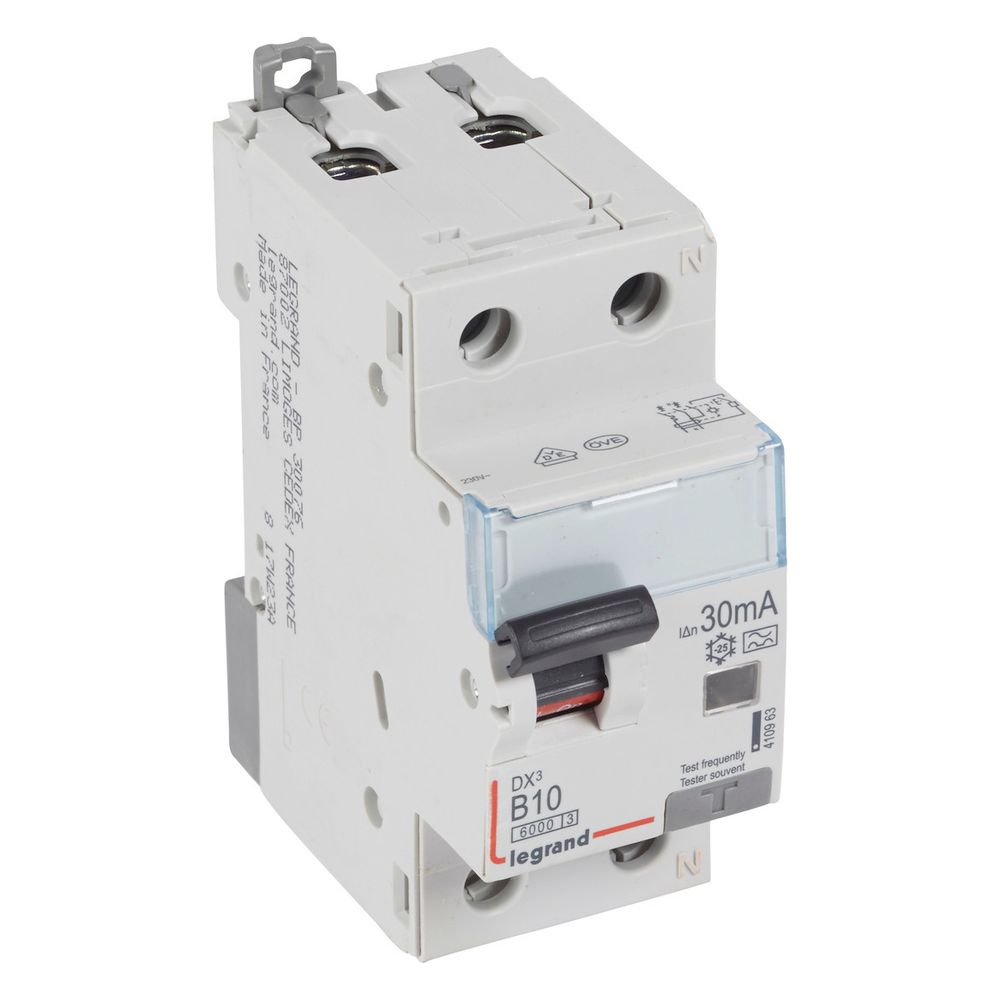

Legrand FI/LS-Schalter DX3, 10A, B-Charakteristik, 1P+N, 6kA, 30mA, Typ A, 230V, 2TE

Der FI/LS-Schalter der Serie DX3 von Legrand kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er ist für den Einsatz in Wechselstromnetzen konzipiert und bietet eine Absicherung bei einem Bemessungsstrom von 10 A sowie einem Bemessungsfehlerstrom von 30 mA. Dank der B-Charakteristik und einem Bemessungsschaltvermögen von 6 kA eignet sich das Bauteil für die Absicherung von Stromkreisen in der Elektroinstallation.

Funktionsweise und Montage

Das Gerät verfügt über einen mitschaltenden Neutralleiter und ist vom Typ A, wodurch es sowohl Wechsel- als auch pulsierende Gleichfehlerströme erkennt. Die Montage erfolgt auf einer Hutprofilschiene mittels rastender Schnellbefestigungen. Zur Erhöhung der Sicherheit bei der Installation ist eine Fahrstuhlklemme mit Untersteckschutz integriert, die ein sicheres Einführen der Leiter ermöglicht. Der Schalthebel ist verriegelbar und bietet eine eindeutige Schaltstellungsanzeige in Rot oder Grün.

Statusanzeige und Erweiterbarkeit

Eine integrierte Auslöseanzeige informiert direkt am Gerät über die Ursache einer Abschaltung. Dabei signalisiert eine gelbe Markierung eine Auslösung durch Fehlerstrom oder die Prüftaste, während eine farblose Anzeige auf eine Kurzschluss- oder Handauslösung hinweist. Für erweiterte Anforderungen in der Anlagensteuerung besteht zudem die Möglichkeit, Hilfsgeräte an den Schutzschalter anzubauen.

Technische Daten

• Bemessungsstrom: 10 A
• Bemessungsfehlerstrom: 30 mA
• Auslösecharakteristik: B
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V
• Fehlerstrom-Typ: A
• Breite in Teilungseinheiten: 2
• Polzahl (gesamt): 2
• Anzahl der abgesicherten Pole: 1
• Schutzart: IP20

Dieser FI/LS-Schalter bietet eine effiziente Lösung zur Absicherung elektrischer Anlagen. Mit seinem Bemessungsstrom von 10 A, der B-Charakteristik und einem Bemessungsschaltvermögen von 6 kA ermöglicht er einen hohen Schutzstandard. Die kompakte Bauweise mit zwei Teilungseinheiten und die intuitive Auslöseanzeige erleichtern die Wartung und Überwachung im Betrieb, während die einfache Hutschienenmontage eine schnelle Integration in bestehende Verteilersysteme ermöglicht.
