Beschreibung

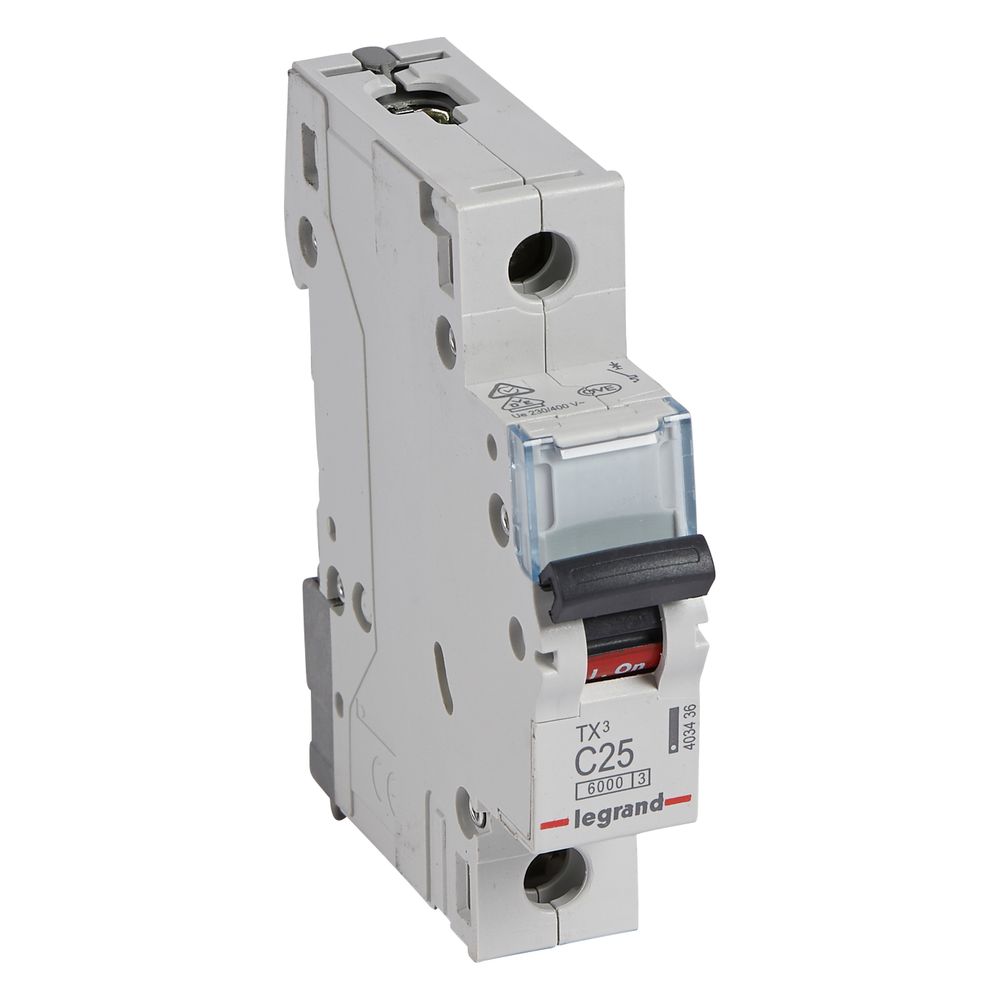

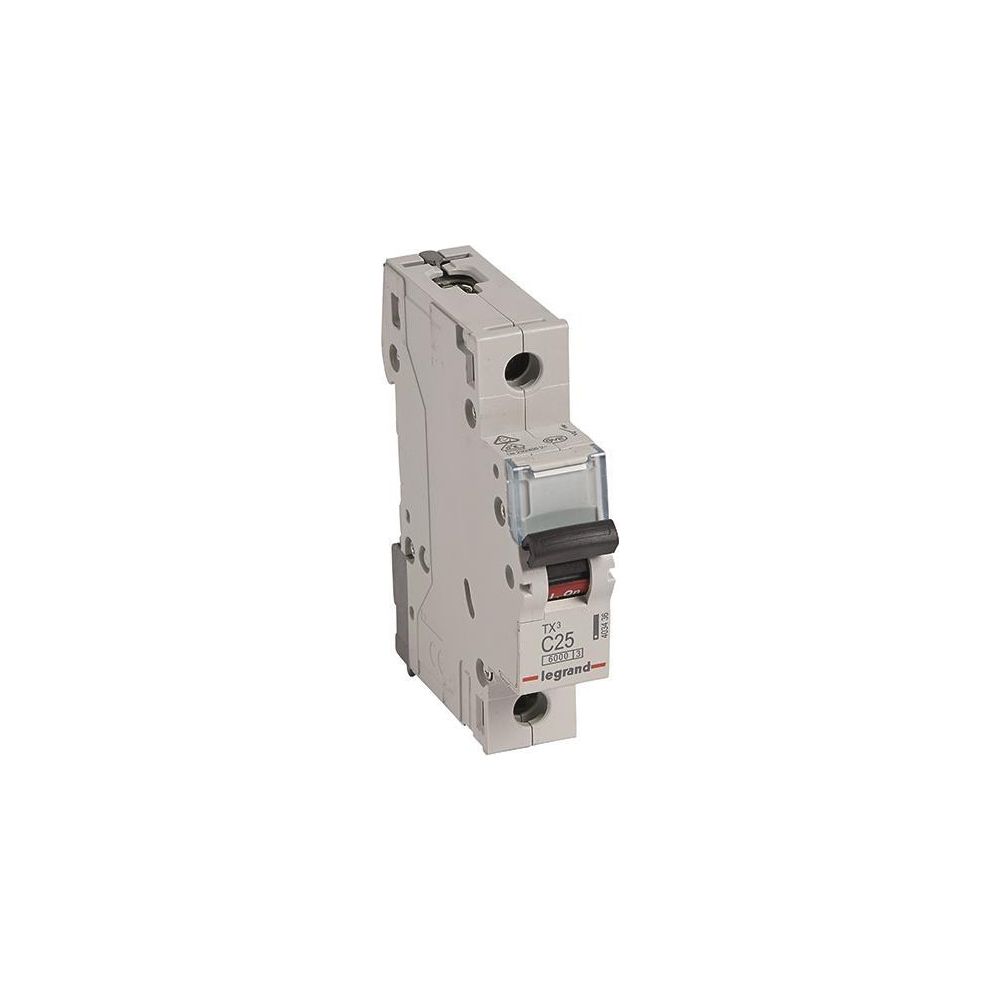

Legrand Leitungsschutzschalter TX3 C 25A, 1-polig, 6kA, 1TE, Grau, 403436
Dieser einpolige Leitungsschutzschalter der Serie TX3 bietet zuverlässigen Schutz für elektrische Anlagen und Endgeräte. Mit einer Auslösecharakteristik vom Typ C ist das Gerät speziell für Stromkreise mit höheren Einschaltströmen konzipiert, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient auf einer DIN-Hutschiene, wobei das kompakte Design lediglich eine Teilungseinheit in der Verteilung beansprucht.
Zuverlässige Absicherung und Montage
Das Gerät zeichnet sich durch ein Bemessungsschaltvermögen von 6 kA aus und entspricht den gängigen Normen für den Einsatz in Niederspannungsnetzen. Die Installation wird durch eine rastende Schnellbefestigung auf Hutprofilschienen erleichtert. Für eine hohe Anwendersicherheit sorgt die klare Schaltstellungsanzeige in Rot oder Grün direkt am Schalthebel. Zudem ist das Gehäuse mit einem Beschriftungsfenster ausgestattet, das eine übersichtliche Kennzeichnung der Stromkreise ermöglicht.
Flexibilität im Betrieb
Die Anschlussklemmen sind als Schraubklemmen ausgeführt und erlauben eine flexible Verbindungsart mittels Phasenschiene oder Kabel. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine Anpassung an spezifische Anforderungen der Elektroinstallation erlaubt. Die Stromversorgungsrichtung ist variabel von oben oder unten wählbar, was die Planung und Verdrahtung in der Unterverteilung vereinfacht.
Technische Daten
- Bemessungsstrom: 25 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230/400 V
- Breite: 1 Teilungseinheit
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Der Leitungsschutzschalter überzeugt durch seine robuste Bauweise und die Eignung für anspruchsvolle Lasten. Mit einem Bemessungsstrom von 25 A und der C-Charakteristik stellt er eine sichere Lösung für den Leitungsschutz dar. Die kompakte Bauform mit 17,8 mm Breite sowie die einfache Montage auf der DIN-Schiene machen ihn zur idealen Wahl für moderne Elektroinstallationen, bei denen Zuverlässigkeit und eine klare Statusanzeige gefordert sind.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403436 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 25 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970388346 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,133 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
