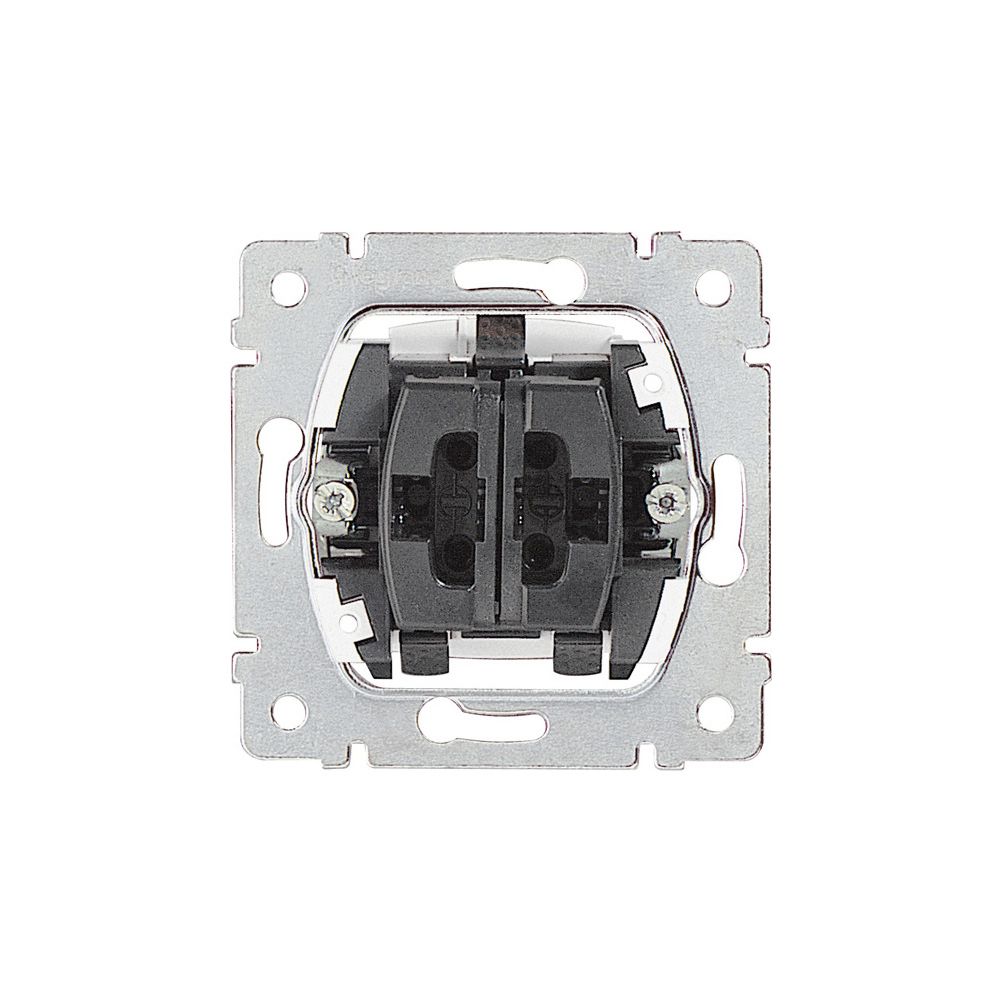

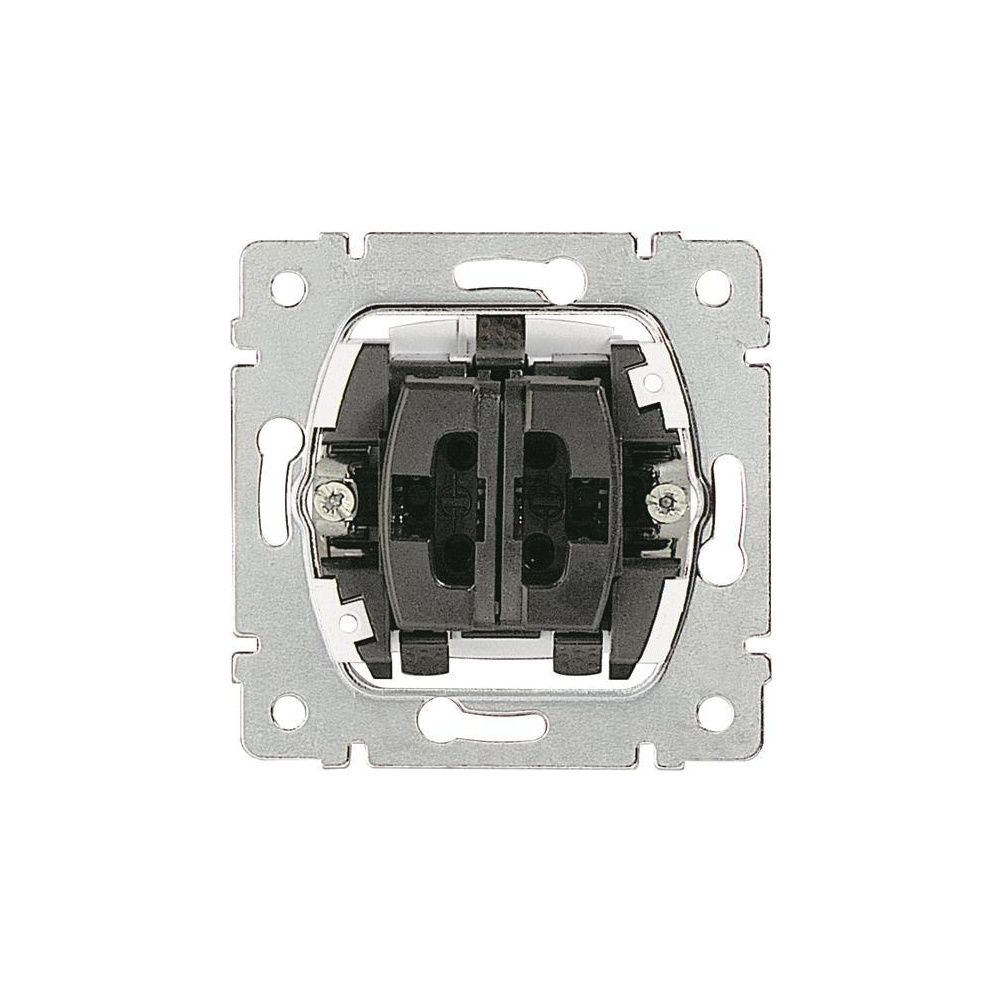

Legrand Serienschalter-Einsatz 775805, 2-fach, 10AX 250V, Unterputz, 71x71x32,5mm

Dieser Serienschalter-Einsatz dient als zuverlässiges Basiselement für die Unterputz-Installation. Mit zwei Betätigungswippen ausgestattet, ermöglicht das Modul eine präzise Steuerung von Lichtquellen in Innenräumen. Die robuste Konstruktion ist für eine Nennspannung von 250 V ausgelegt und bietet eine hohe Langlebigkeit durch den Einsatz hochwertiger Thermoplaste.

Robuste Konstruktion und Montage

Das Bauteil zeichnet sich durch einen stabilen, 1 mm starken Metallring aus, der eine sichere Basis für die Installation bildet. Die Befestigung erfolgt wahlweise über Spreiz- oder Schraubverbindungen, wobei die selbstrückstellenden Spreizkrallen eine große Spreizweite aufweisen. Für eine effiziente Verdrahtung sorgen schraublose Verbindungsklemmen sowie eine trichterförmige Drahteinführung, die den Installationsprozess erleichtert. Die elektrische Trennung zwischen Tragring und Spreizkrallen erhöht die Sicherheit bei der Montage.

Material und Einsatzbereich

Gefertigt aus halogenfreiem Thermoplast in matter Ausführung, erfüllt das Element hohe Anforderungen an die Materialqualität. Mit einer Schutzart von IP21 und einer Schlagfestigkeit von IK02 ist das Modul für den Einsatz in trockenen Innenräumen konzipiert. Der Betrieb ist in einem Temperaturbereich von -5 bis 40 °C möglich, wobei die Frequenz flexibel zwischen 50 und 60 Hz liegt.

Technische Daten

• Schaltungsart: Ausschalter 1-polig
• Anzahl der Betätigungswippen: 2
• Nennspannung: 250 V
• Bemessungsstrom: 10 A
• Schaltstrom für Leuchtstofflampen: 10 AX
• Montageart: Unterputz
• Befestigungsart: Krallen-/Schraubbefestigung
• Einbautiefe: 21.5 mm
• Aderquerschnitt: 2.5 mm²
• Schutzart: IP21

Durch die Kombination aus solider Mechanik und einfacher Handhabung eignet sich dieser Serienschalter ideal für anspruchsvolle Elektroinstallationen. Mit einer Belastbarkeit von 10 A und der Eignung für Leuchtstofflampen bis 10 AX bietet das Basiselement eine zuverlässige Lösung für die Lichtsteuerung. Die kompakte Bauweise mit einer Einbautiefe von 21.5 mm ermöglicht eine unkomplizierte Integration in Standard-Unterputzdosen.
