Beschreibung

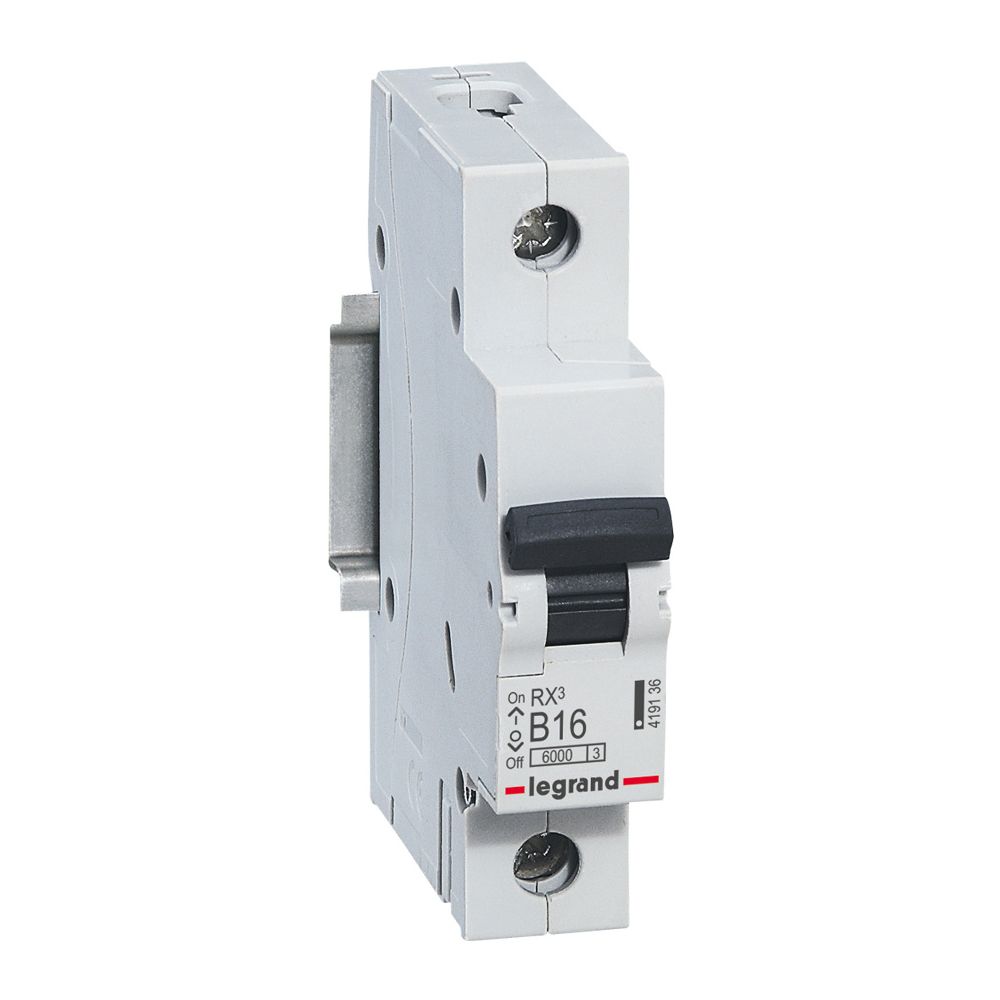

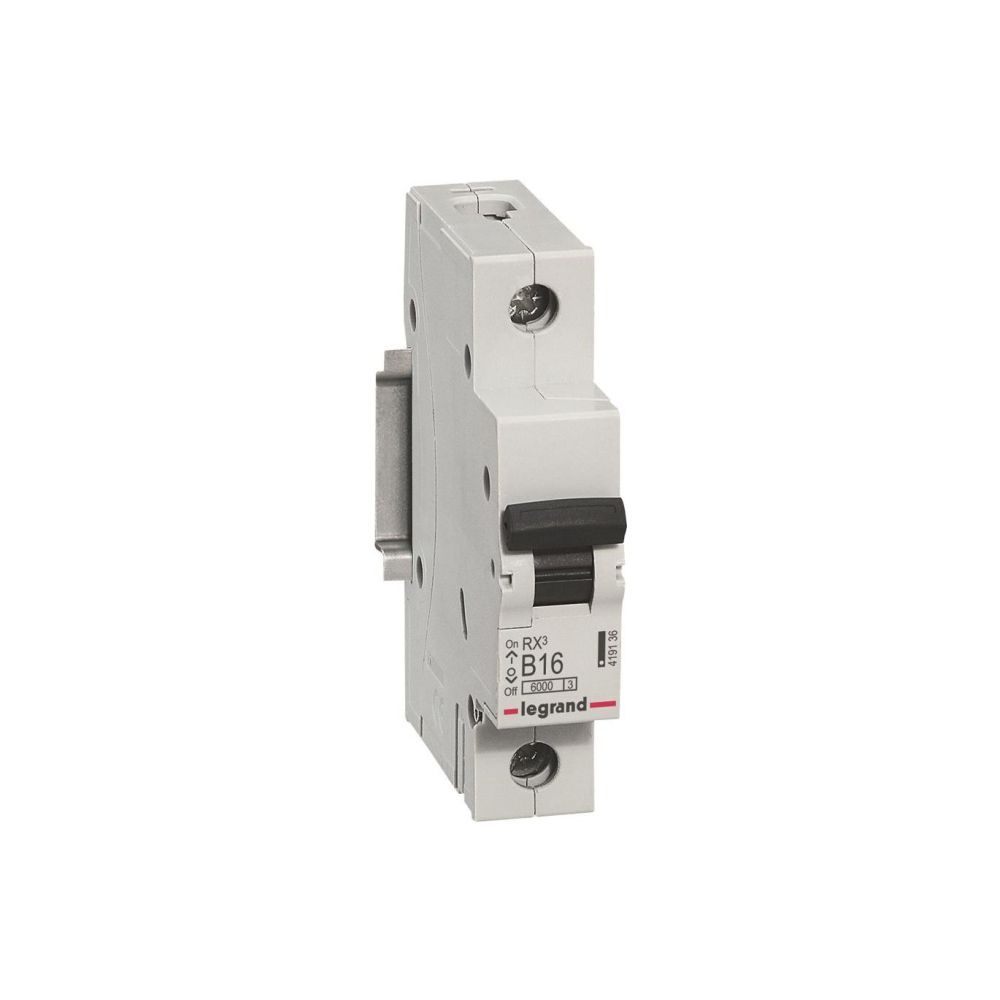

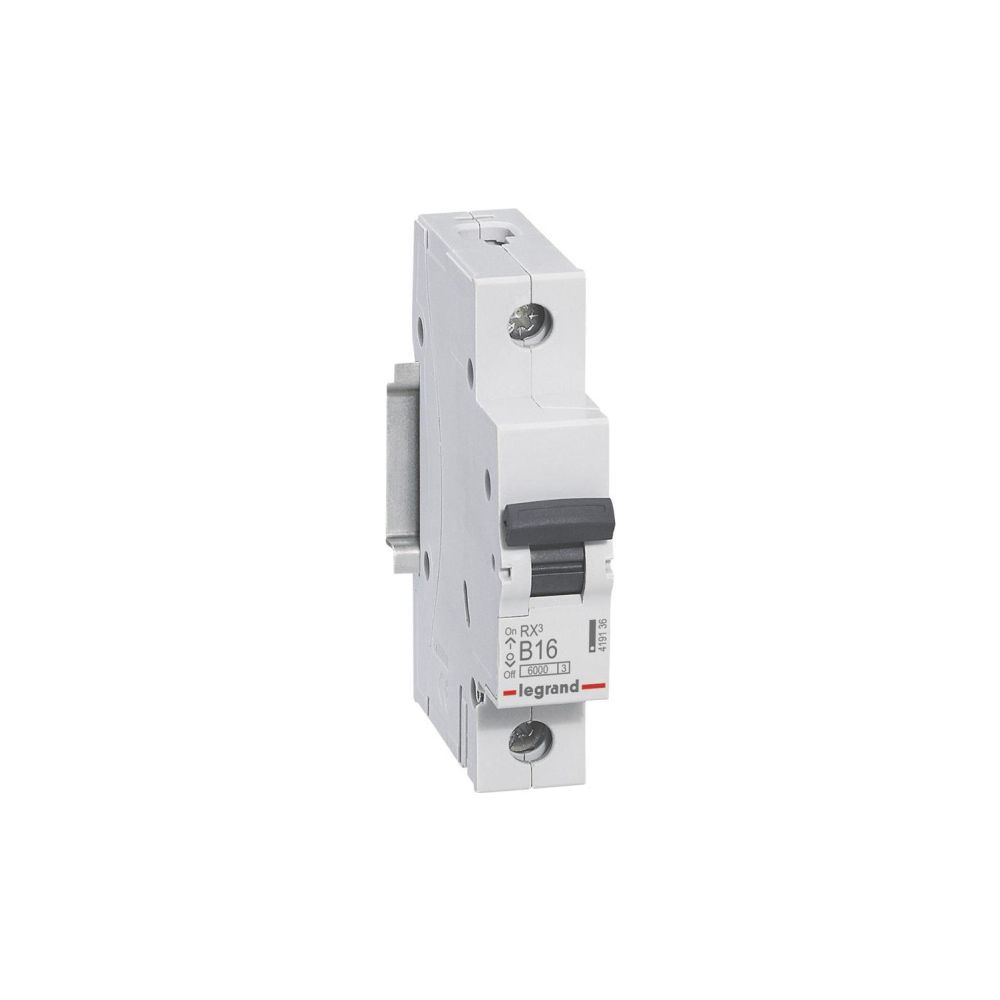

Legrand Leitungsschutzschalter RX3 B16A, 1-polig, 6kA, 230V, 1TE, Grau, 419136
Der 1-polige Leitungsschutzschalter der Serie RX3 von Legrand dient dem zuverlässigen Schutz von Licht- und Steckdosenstromkreisen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 16 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.
Zuverlässige Absicherung im Verteilereinbau
Das Schaltgerät ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Dank der Energiebegrenzungsklasse 3 bietet der Schalter eine hohe Selektivität und schützt die angeschlossenen Leitungen effektiv vor Überlast und Kurzschluss. Die kompakte Bauweise mit einer Breite von nur einer Teilungseinheit ermöglicht eine platzsparende Installation in Unterverteilungen.
Montage und Anschluss
Die Installation gestaltet sich durch die flexible Stromversorgungsrichtung von oben oder unten besonders anwenderfreundlich. Die Verbindung kann wahlweise über Phasenschienen oder Kabel mittels Schraubklemmen realisiert werden. Eine klare Schaltstellungsanzeige informiert jederzeit über den aktuellen Betriebszustand des Schalters. Das Gehäuse in der Farbe Grau entspricht der Schutzart IP20.
Der Leitungsschutzschalter überzeugt durch seine robuste Bauweise und präzise Auslösecharakteristik B, die speziell auf die Anforderungen in Wohn- und Zweckbauten abgestimmt ist. Mit einem Bemessungsstrom von 16 A und einem Schaltvermögen von 6 kA stellt das Gerät eine sichere Komponente für die elektrische Infrastruktur dar. Die einfache Montage auf der DIN-Schiene sowie die flexible Anschlussmöglichkeit erleichtern die Installation in Standard-Verteilersystemen erheblich.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230/400 V AC
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-419136 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.7 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970366726 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,528 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 210-250 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
