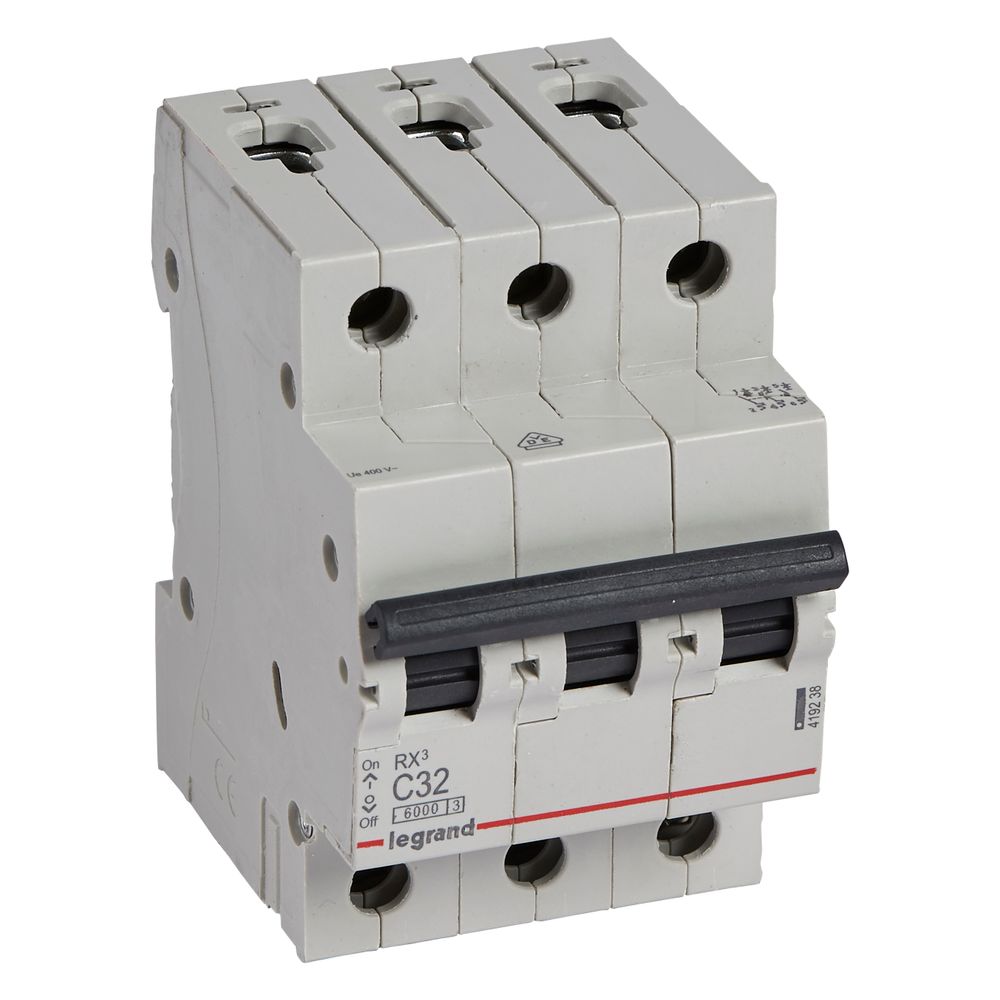

Legrand Leitungsschutzschalter RX3, 32A 3-polig 6kA 400V, Schraubklemme, Grau

Der 3-polige Leitungsschutzschalter der Serie RX3 von Legrand ist für einen Bemessungsstrom von 32 A ausgelegt und bietet zuverlässigen Schutz in elektrischen Anlagen. Dank der C-Charakteristik eignet sich das Gerät für Stromkreise mit hohen Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.

Einsatz und Montage

Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die Energiebegrenzungsklasse 3 sorgt für eine effektive Strombegrenzung im Kurzschlussfall. Die Stromversorgung kann sowohl von oben als auch von unten erfolgen. Der Anschluss der Leiter wird über Schraubklemmen realisiert, wobei die Verbindung wahlweise über Phasenschienen oder Kabel möglich ist.

Sicherheit und Design

Das Gehäuse in der Farbe Grau (RAL 7035) entspricht der Schutzart IP20. Eine Schaltstellungsanzeige für den Zustand Ein oder Aus ermöglicht eine visuelle Kontrolle direkt am Gerät. Mit einer Breite von 3 Teilungseinheiten lässt sich der Schalter in Standard-Verteilersysteme integrieren.

Dieser Leitungsschutzschalter kombiniert Betriebssicherheit mit einfacher Handhabung bei der Montage. Mit einer Bemessungsisolationsspannung von 500 V und einer Bemessungsstoßspannungsfestigkeit von 4 kV erfüllt das Gerät wichtige Anforderungen an die elektrische Sicherheit. Die C-Charakteristik und das Schaltvermögen von 6 kA machen ihn zu einer Lösung für anspruchsvolle Anwendungen in der Elektroinstallation.

Technische Daten

• Bemessungsstrom: 32 A
• Auslösecharakteristik: C
• Polzahl: 3
• Bemessungsspannung: 400 V
• Bemessungsschaltvermögen: 6 kA
• Energiebegrenzungsklasse: 3
• Montageart: DIN-Schiene
• Anschlussart: Schraubklemme
• Breite in Teilungseinheiten: 3
• Schutzart: IP20
