Beschreibung

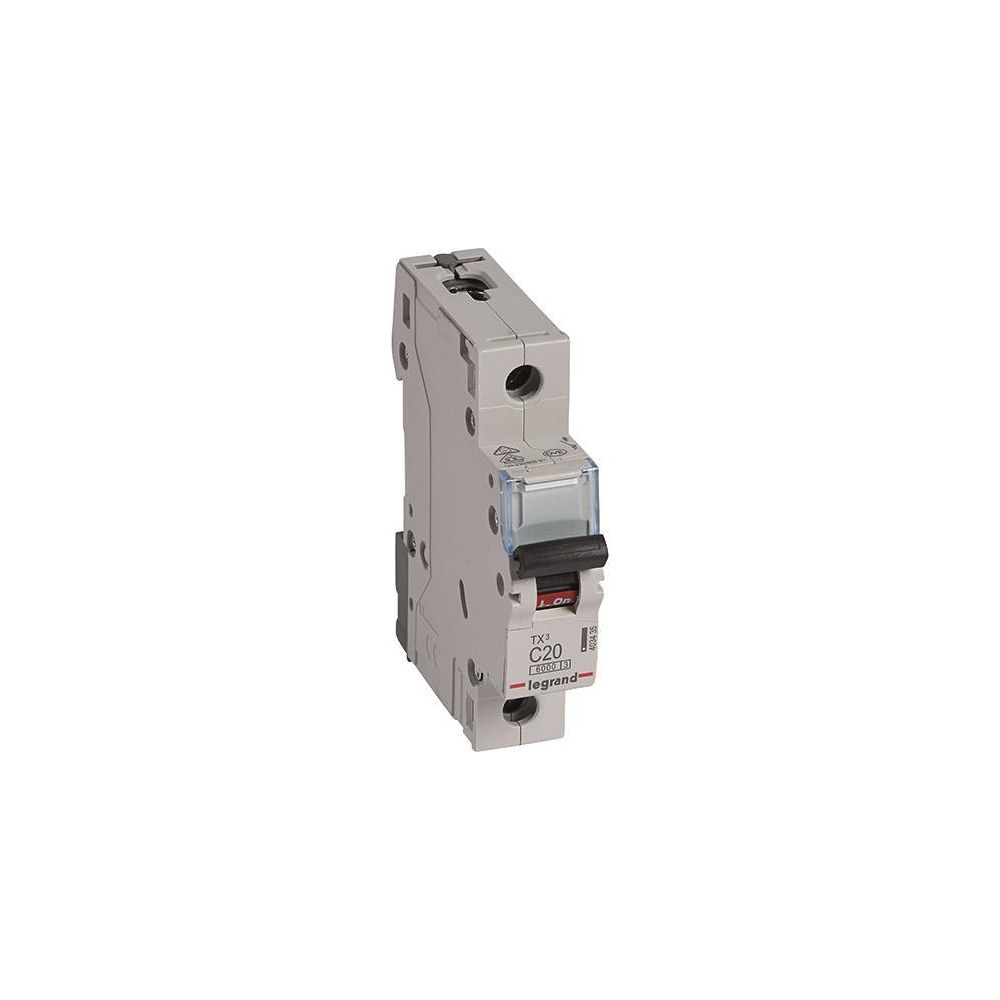

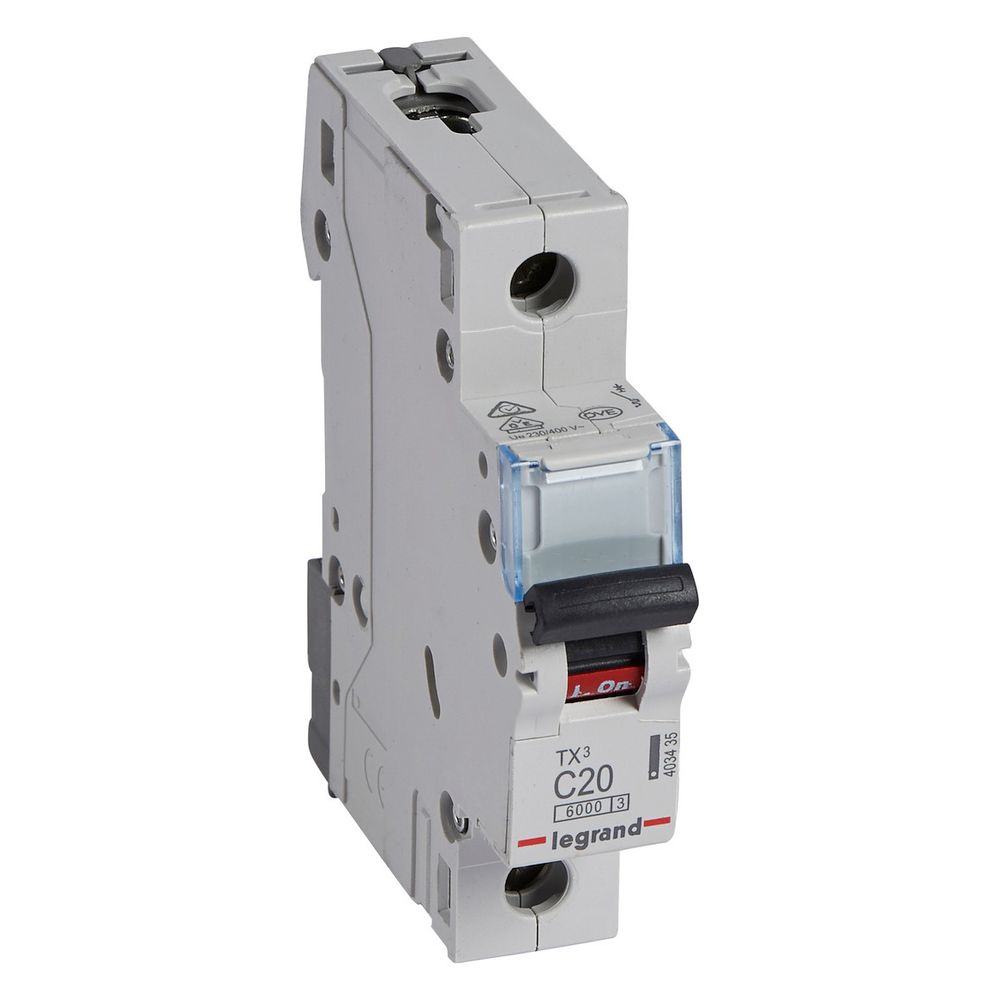

Legrand Leitungsschutzschalter TX3 C 20A, 1-polig, 6kA, 1TE, 88x17,8x77,8mm, Grau
Der 1-polige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen. Mit einer Auslösecharakteristik vom Typ C ist das Gerät speziell für Stromkreise mit höheren Einschaltströmen konzipiert, wie sie bei Motoren oder Transformatoren auftreten. Die kompakte Bauweise mit einer Breite von einer Teilungseinheit ermöglicht eine platzsparende Montage auf DIN-Schienen.
Zuverlässige Absicherung und Montage
Das Gerät verfügt über ein Bemessungsschaltvermögen von 6 kA und entspricht den gängigen Normen für den Leitungsschutz. Die Installation erfolgt flexibel über eine rastende Schnellbefestigung auf Hutprofilschienen, wobei die Stromzuführung wahlweise von oben oder unten erfolgen kann. Zur sicheren Leiterführung ist eine Fahrstuhlklemme mit Untersteckschutz integriert. Eine klare Schaltstellungsanzeige in Rot oder Grün sowie ein integriertes Beschriftungsfenster unterstützen die Übersichtlichkeit im Verteilerkasten.
Erweiterbarkeit und Sicherheit
Für erweiterte Anforderungen im Anlagenbau ist der Anbau von Hilfsgeräten möglich. Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und erfüllt die Anforderungen der Energiebegrenzungsklasse 3. Mit einer Bemessungsisolationsspannung von 500 V und einer Bemessungsstoßspannungsfestigkeit von 4 kV ist das Schutzgerät für den Einsatz in anspruchsvollen elektrischen Umgebungen ausgelegt.
Dieser Leitungsschutzschalter kombiniert eine hohe Betriebssicherheit mit einer einfachen Handhabung. Durch die C-Charakteristik und den Bemessungsstrom von 20 A eignet sich das 1-polige Modul ideal für den Schutz von Endstromkreisen mit induktiven Lasten. Die robuste Konstruktion mit einer Schlagfestigkeit von IK02 und die normgerechte Ausführung nach EN 60898-1 gewährleisten eine dauerhafte Funktionalität in der Elektroinstallation.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230/400 V
- Breite: 1 Teilungseinheit
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403435 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970388315 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,101 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
