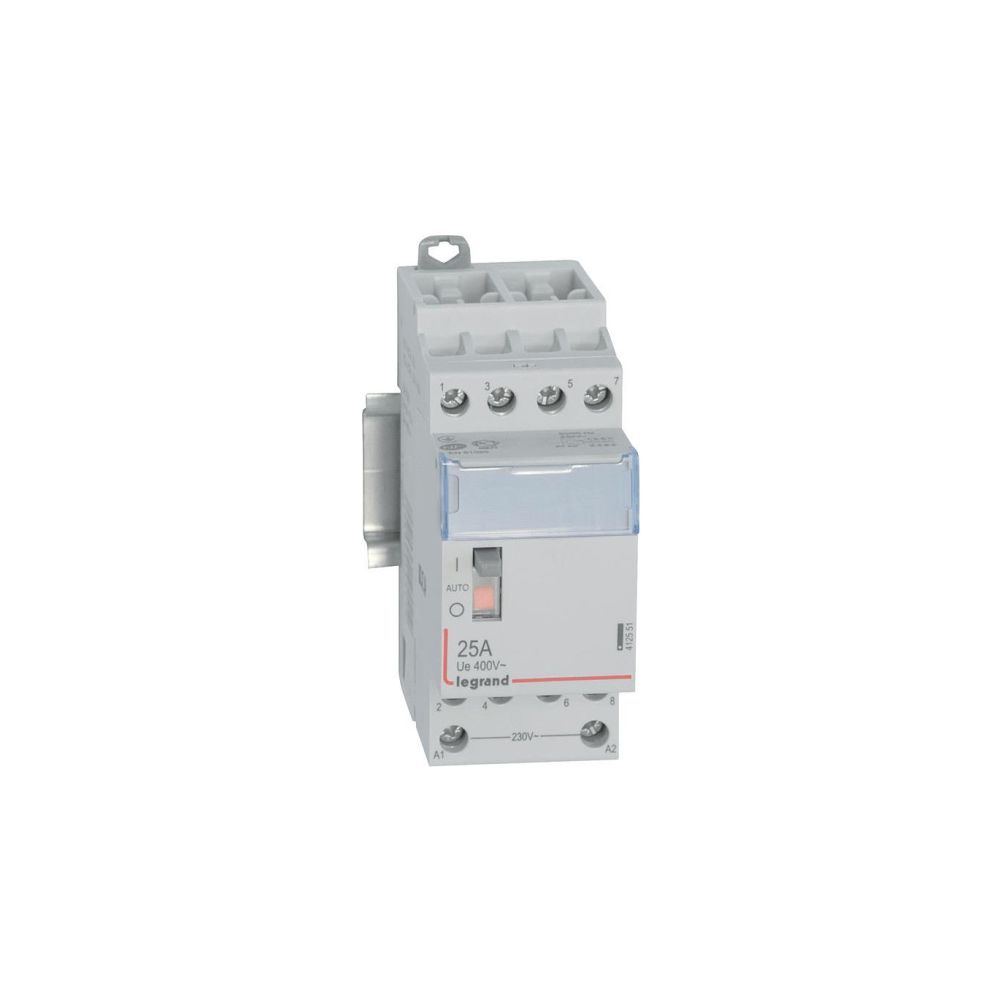

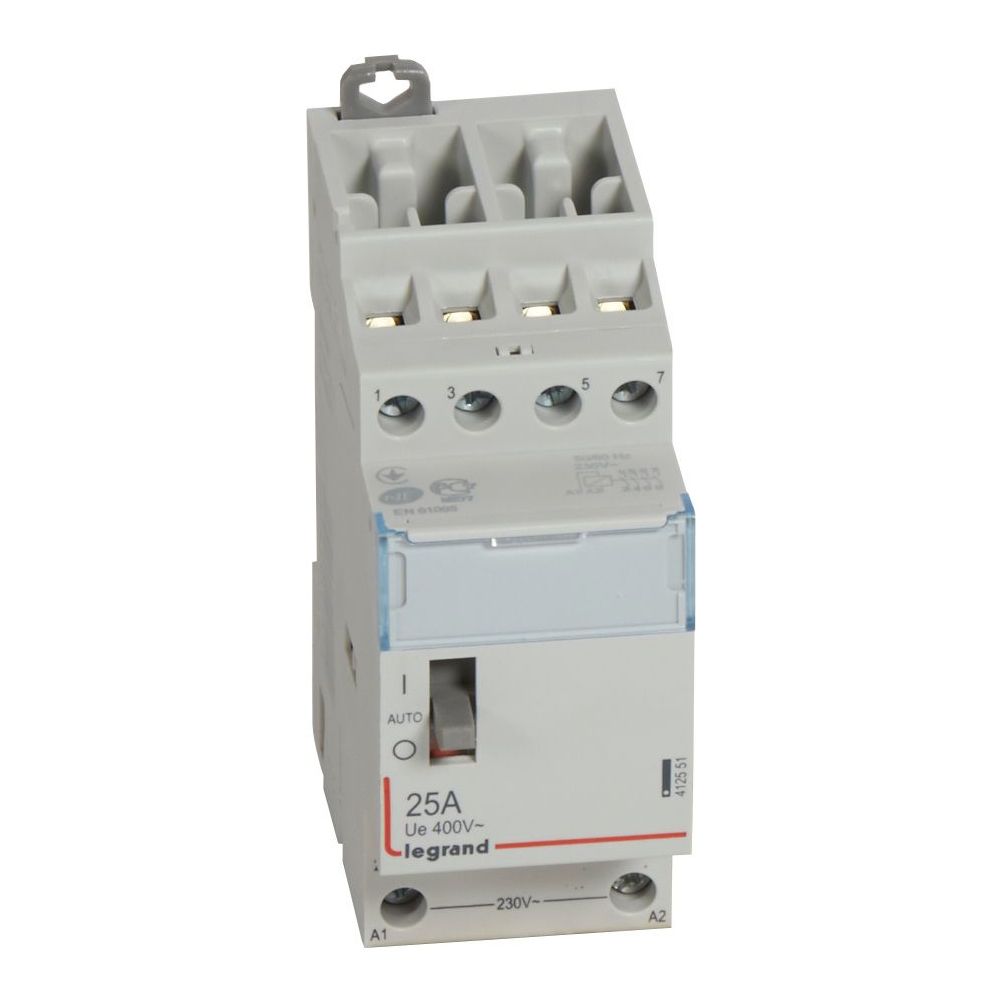

Legrand Installationsschütz CX3 4S, 230V, 25A, mit Handschalter, 2 TE, 94,9x35,6x72,6mm, 412551

Das Installationsschütz der Serie CX3 von Legrand ermöglicht das zuverlässige Schalten von elektrischen Lasten wie Motoren, Heizungen oder Lampengruppen. Das 4-polige Gerät ist für eine Bemessungsbetriebsspannung von 400 V ausgelegt und bietet einen Bemessungsbetriebsstrom von 25 A. Dank des integrierten Handschalters lässt sich der Schaltzustand direkt am Gerät manuell steuern.

Vielseitige Anwendung und Montage

Das Schütz ist für die Montage auf Hutprofilschienen nach EN 60715 konzipiert und nutzt eine rastende Schnellbefestigung. Zur übersichtlichen Kennzeichnung verfügt das Gehäuse über ein Beschriftungsfenster sowie eine Schaltzustandsanzeige. Die Konstruktion erlaubt zudem den Anbau von Hilfsschaltern, um den Funktionsumfang bei Bedarf zu erweitern. Das Gerät entspricht der Norm EN 61095 und deckt die Gebrauchskategorien AC-1, AC-7a sowie AC-3 und AC-7b ab.

Technische Daten

• Bemessungsbetriebsstrom: 25 A
• Bemessungsbetriebsspannung: 400 V
• Bemessungsbetätigungsspannung: 195-253 V
• Anzahl Schließer: 4
• Breite in Teilungseinheiten: 2
• Max. Glühlampenlast: 3000 W
• Max. Leuchtstofflampenlast: 2100 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 2200 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 1000 VA
• Schutzart: IP2X

Durch die Kombination aus 4 Schließern und einer Spulenspannung von 230 V eignet sich dieses Installationsschütz ideal für anspruchsvolle Schaltaufgaben in der Gebäudetechnik. Mit einer kompakten Breite von 2 Teilungseinheiten und der flexiblen manuellen Bedienung über den Handschalter bietet das Produkt eine effiziente Lösung für die Laststeuerung. Die robuste Ausführung und die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen unterstützen einen anpassungsfähigen Betrieb in verschiedenen elektrischen Anlagen.
