Beschreibung

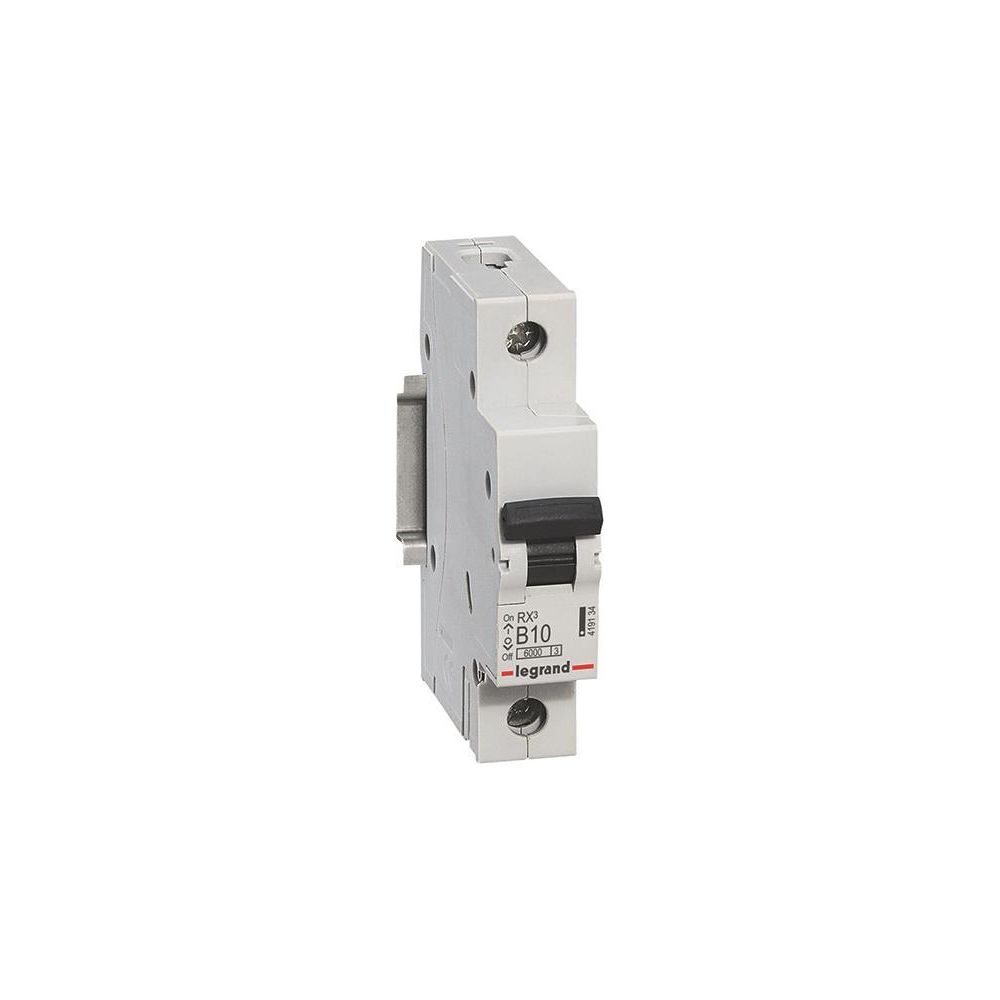

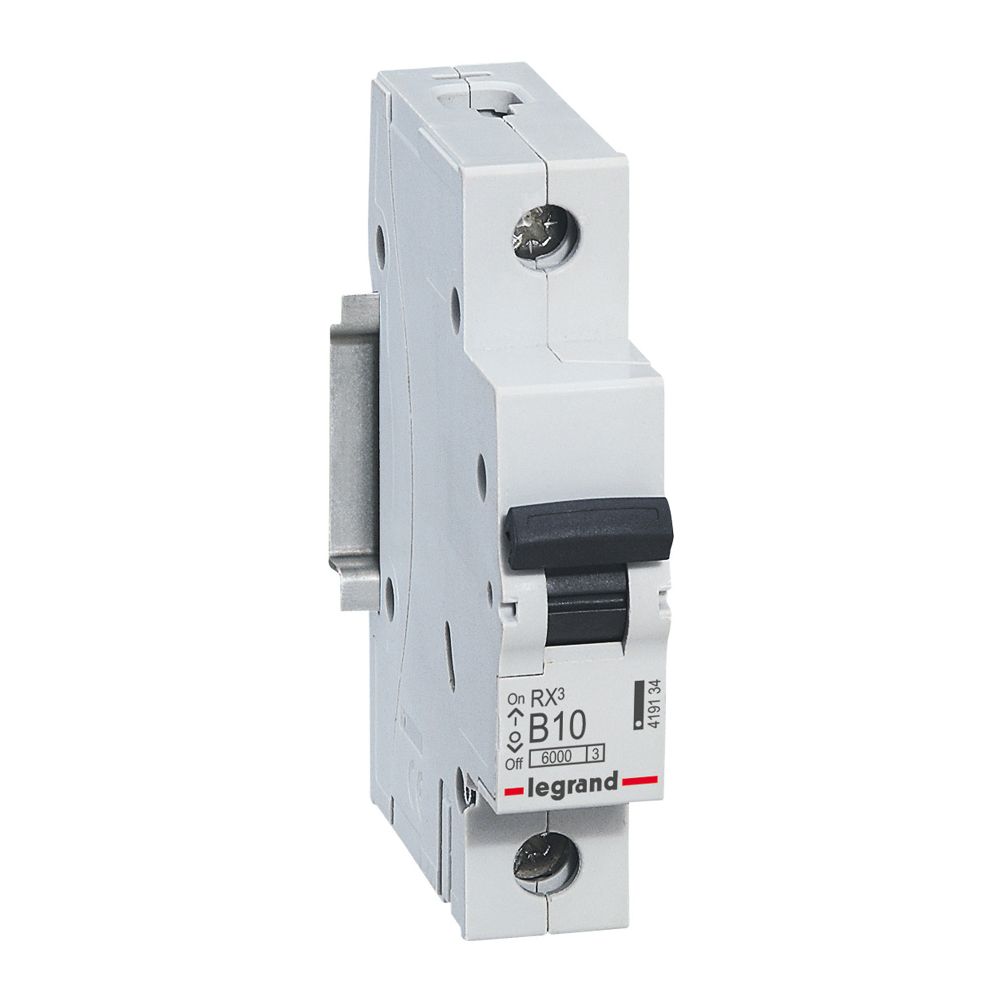

Legrand Leitungsschutzschalter RX3 419134, 10A, 1-polig, 6kA, 1TE, Grau
Der einpolige Leitungsschutzschalter der Serie RX3 von Legrand dient der Absicherung von Licht- und Steckdosenstromkreisen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 10 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.
Funktionsweise und Montage
Das Schutzgerät ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die kompakte Bauweise mit einer Breite von einer Teilungseinheit ermöglicht eine platzsparende Installation in Verteilungen. Der Anschluss erfolgt über Schraubklemmen, wobei die Stromversorgungsrichtung wahlweise von oben oder unten erfolgen kann. Eine integrierte Schaltstellungsanzeige informiert über den Betriebszustand.
Die Konstruktion erfüllt die Anforderungen der Energiebegrenzungsklasse 3 und bietet mit der Schutzart IP20 eine Absicherung gegen Berührungen. Durch die Auslegung auf eine Frequenz von 50 bis 60 Hz ist der Schalter in Standard-Wechselstromnetzen einsetzbar. Mit einer Einbautiefe von 44 mm fügt sich das graue Gehäuse in RAL 7035 in gängige Installationsumgebungen ein, wobei die Anschlussklemmen für eine einfache Verdrahtung gekennzeichnet sind.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 10 A
- Bemessungsspannung: 230/400 V
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Schutzart: IP20
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
Dieser Leitungsschutzschalter bietet eine solide Basis für den Leitungsschutz in Wohn- und Zweckbauten. Durch die Kombination aus 10 A Bemessungsstrom, 6 kA Schaltvermögen und der B-Charakteristik stellt das Gerät eine sichere Komponente für die elektrische Installation dar. Die einfache Montage auf der DIN-Schiene sowie die kompakte Bauform mit 1 TE unterstützen eine schnelle Installation in der Unterverteilung.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-419134 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.7 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970366665 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,497 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 210-250 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
