Beschreibung

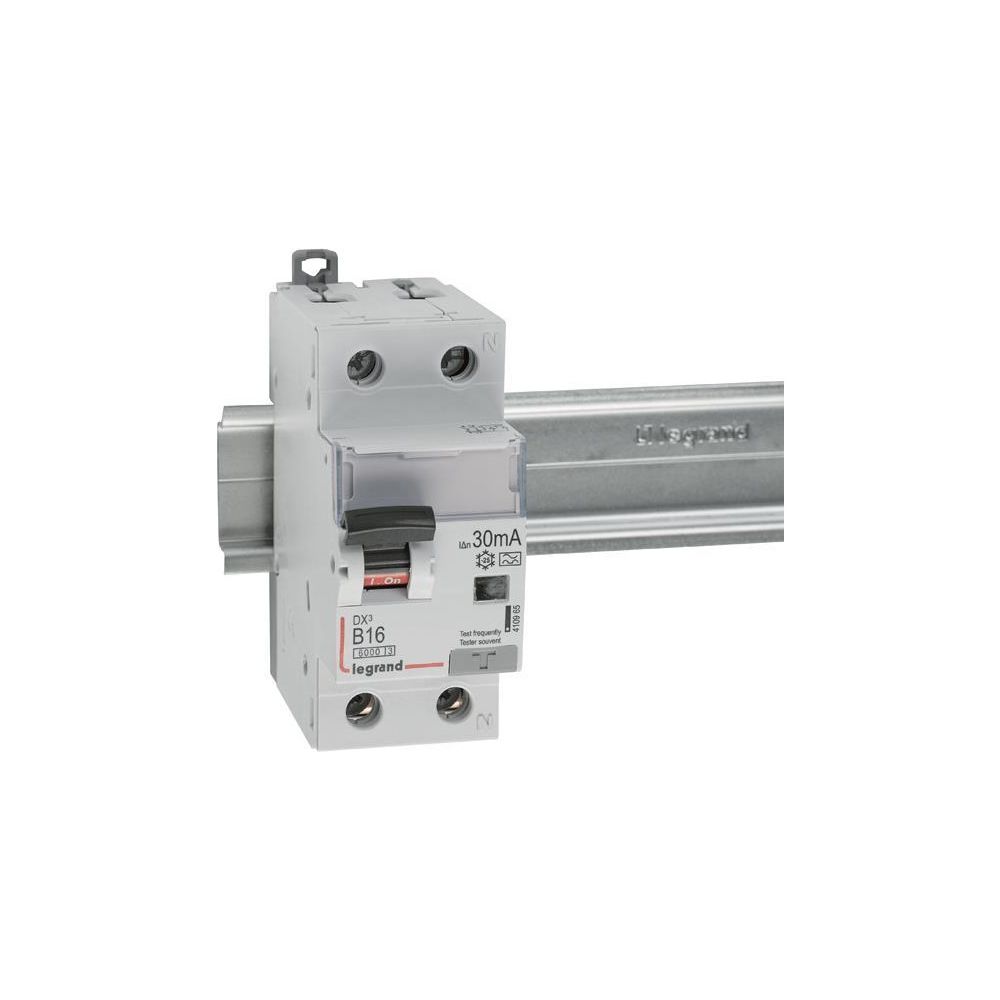

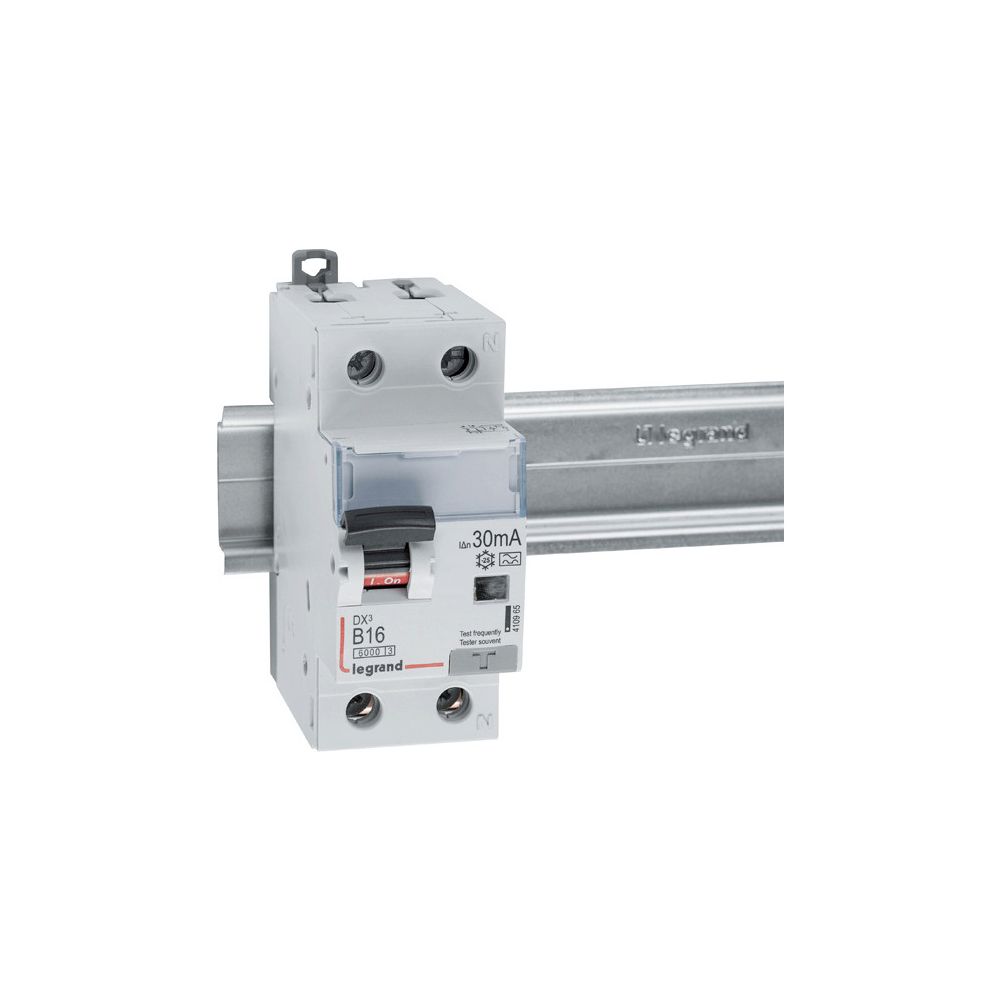

Legrand FI/LS-Schalter DX3, 16A, B-Charakteristik, 1P+N, 6kA, 30mA, Typ A, 230V, 2TE, Grau, 410965
Der FI/LS-Schalter der Serie DX3 von Legrand kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er ist für Wechsel- und pulsierende Gleichfehlerströme vom Typ A ausgelegt und bietet eine Absicherung in elektrischen Anlagen. Dank der B-Charakteristik und einem Bemessungsstrom von 16 A eignet sich das Bauteil für den Schutz von Stromkreisen in Wohn- und Zweckbauten.
Funktionsweise und Sicherheit
Das Gerät verfügt über einen mitschaltenden Neutralleiter und bietet eine optische Auslöseanzeige, die zwischen Fehlerstrom- oder Prüftastenauslösung und Kurzschluss- oder Handauslösung unterscheidet. Die Montage erfolgt auf einer Hutprofilschiene mittels rastender Schnellbefestigungen. Für eine hohe Installationssicherheit sorgt der Untersteckschutz, der das Einführen des Leiters in die Schraubklemme unterstützt. Zudem ist der Schalthebel verriegelbar und eine Schaltstellungsanzeige in Rot und Grün vorhanden.
Flexibilität bei der Installation
Die Anschlussklemmen sind für eine Stromversorgungsrichtung von oben oder unten ausgelegt und ermöglichen die Verbindung mittels Phasenschiene oder Kabel. Das Gehäuse ist halogenfrei und bietet durch das integrierte Beschriftungsfenster eine Kennzeichnung der Stromkreise. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine Anpassung an spezifische Anforderungen der Elektroinstallation ermöglicht.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1P+N
- Spannungsart: AC
- Bemessungsspannung: 230 V
- Breite in Teilungseinheiten: 2
- Schutzart: IP20
- Umgebungstemperatur: -25 bis 70 °C
Der FI/LS-Schalter bietet durch seine Energiebegrenzungsklasse 3 eine effiziente Absicherung. Mit einer Stoßstromfestigkeit von 0,25 kA und der Eignung für Wechsel- sowie pulsierende Gleichfehlerströme bietet er eine hohe Betriebssicherheit. Die kompakte Bauform mit 2 Teilungseinheiten und die einfache Montage auf Hutprofilschienen machen ihn zu einer Lösung für moderne Elektroverteilungen.
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-10 mm² |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-410965 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 35.6 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3414970351401 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Farbe | Grau |
| Fehlauslöseschutz | Nein |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,237 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Nennspannung (Min-Max) | 180-264 |
| Polzahl (gesamt) | 2 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Stress-Test Konform (1000V) | Ja |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-70 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 78878655 |
