Beschreibung

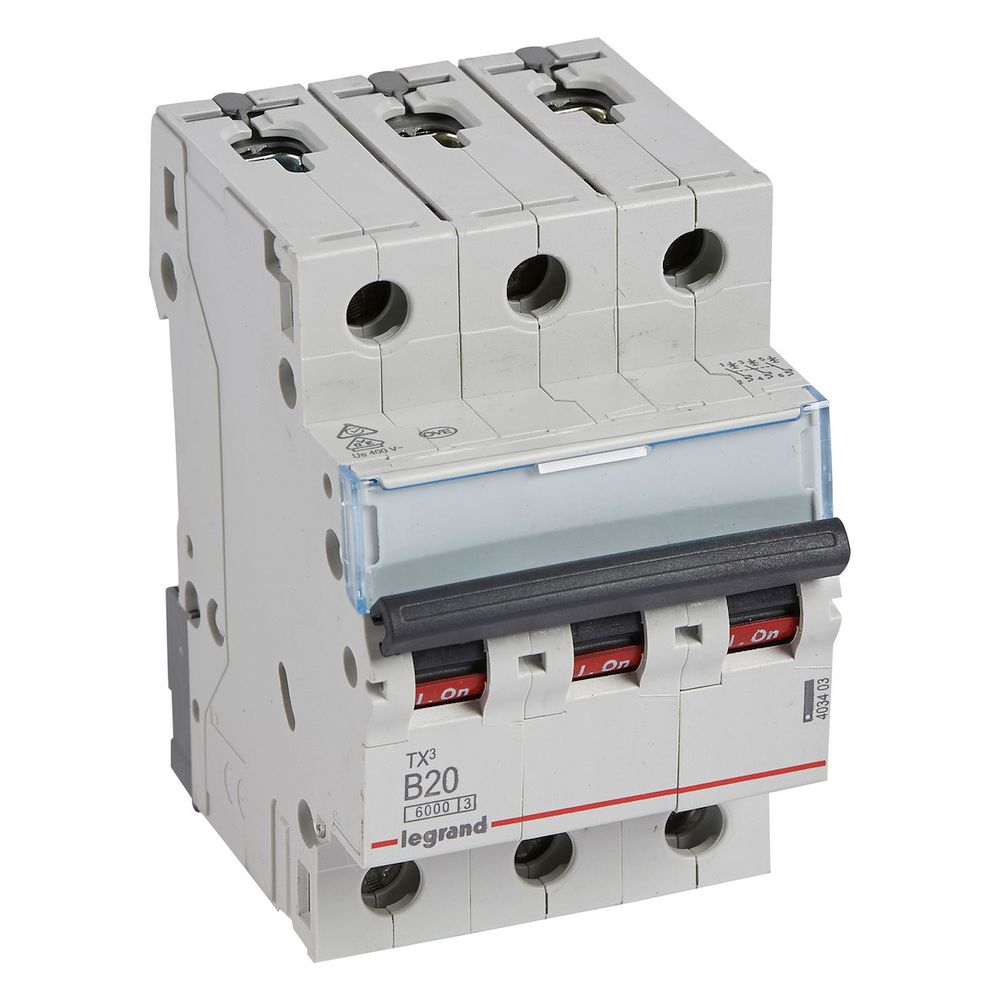

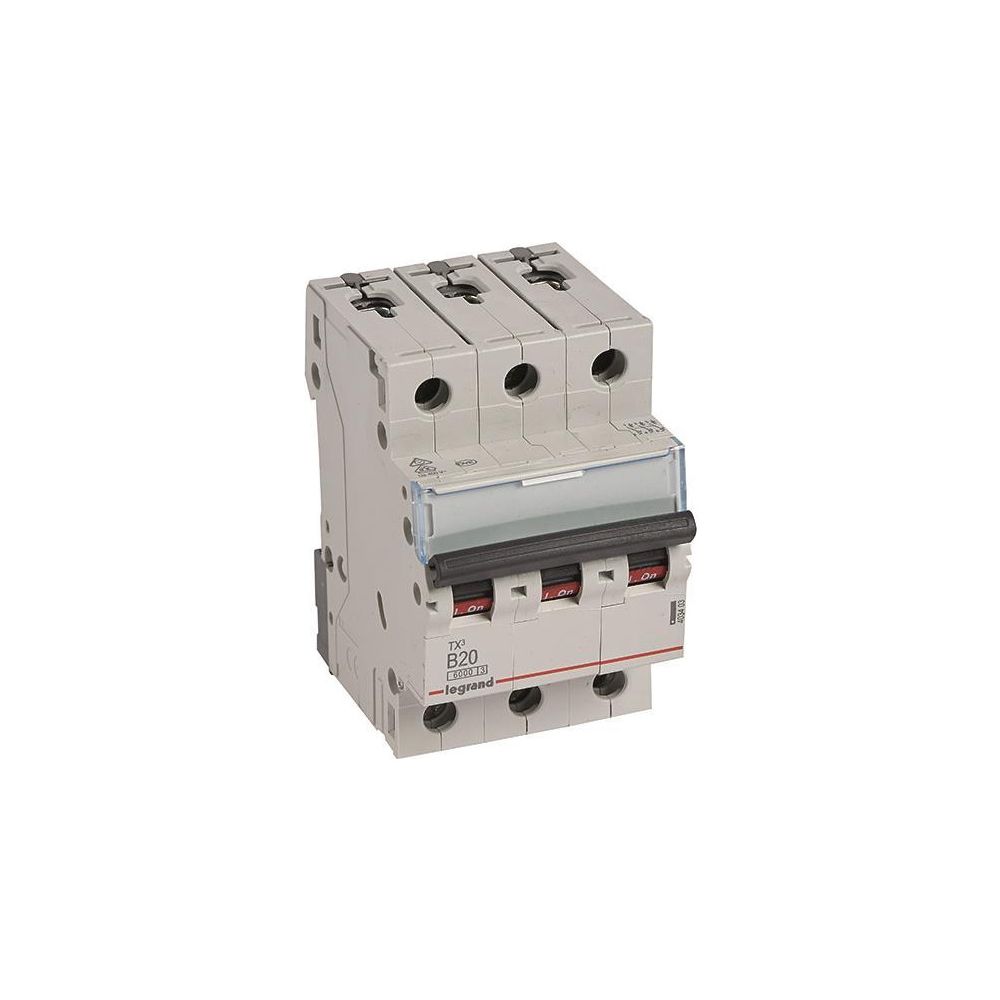

Legrand Leitungsschutzschalter TX3 B20A, 3-polig, 6kA, 400V, 3TE, 403403
Der dreipolige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Schutz für Licht- und Steckdosenstromkreise. Mit einer B-Charakteristik und einem Bemessungsstrom von 20 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt effizient auf einer DIN-Hutschiene mittels rastender Schnellbefestigung.
Funktionsweise und Montage
Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die Energiebegrenzungsklasse 3 sorgt für eine hohe Selektivität bei Kurzschlüssen. Zur einfachen Handhabung verfügt das Modul über eine klare Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel sowie ein integriertes Beschriftungsfenster. Die Anschlussklemmen sind als Fahrstuhlklemmen mit Untersteckschutz ausgeführt, was eine sichere Leiterführung ermöglicht. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar.
Erweiterbarkeit und Sicherheit
Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei und entspricht der Schutzart IP20. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine flexible Anpassung an spezifische Anforderungen in der Elektroinstallation erlaubt. Die kompakte Bauweise beansprucht eine Breite von 3 Teilungseinheiten im Verteiler.
Dieser Leitungsschutzschalter kombiniert robuste Technik mit anwenderfreundlichen Details für eine sichere Absicherung von Stromkreisen. Mit einer Bemessungsstoßspannungsfestigkeit von 4 kV und einer soliden Schlagfestigkeit nach IK02 ist das Gerät für anspruchsvolle Umgebungen geeignet. Die Kombination aus Schraubklemmen für Phasenschienen und Kabelanschlüsse gewährleistet eine stabile Verbindung in der Elektroverteilung.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 20 A
- Bemessungsspannung: 400 V
- Polzahl: 3
- Bemessungsschaltvermögen: 6 kA
- Breite in Teilungseinheiten: 3
- Energiebegrenzungsklasse: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-403403 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970387561 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,401 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
