Beschreibung

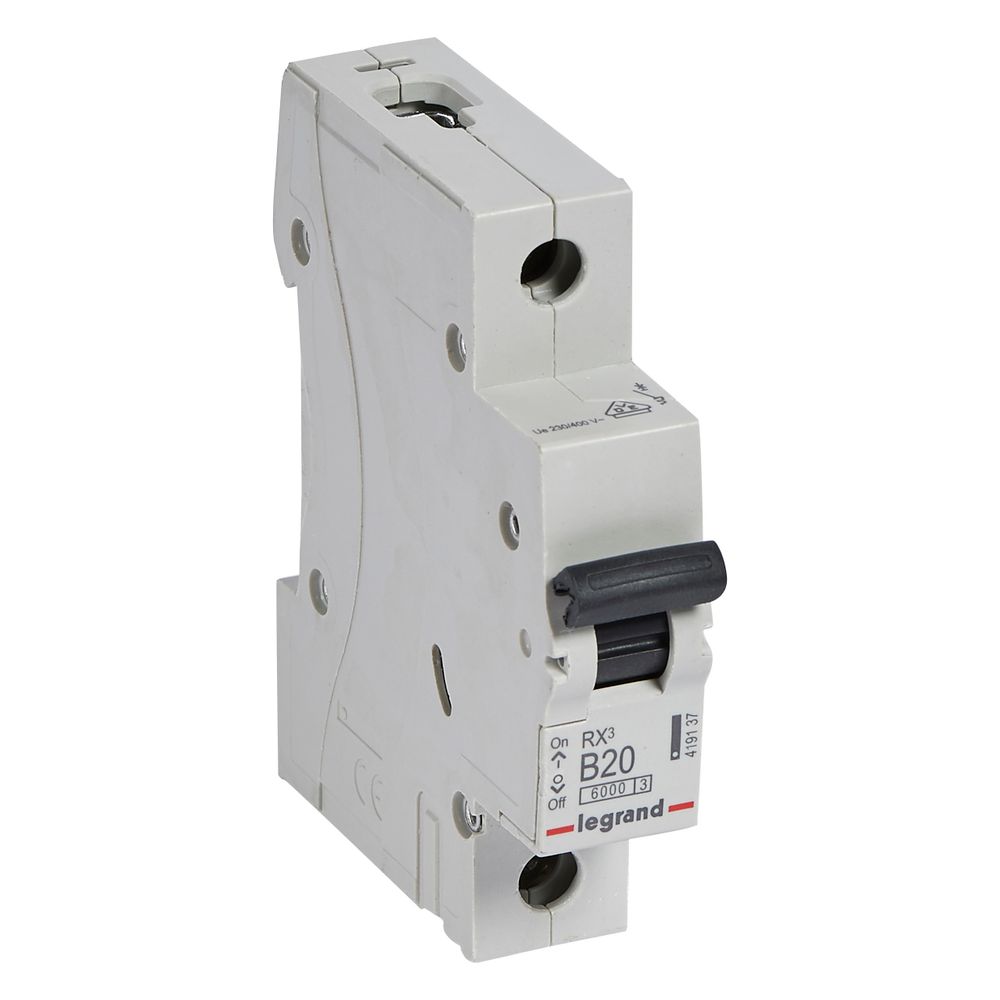

Legrand Leitungsschutzschalter RX3, 1-polig, B-Charakteristik, 20A, 6kA, 230V, 1TE, Grau
Der Legrand Leitungsschutzschalter der Serie RX3 ist ein einpoliges Schutzgerät mit B-Charakteristik, das speziell für den Leitungsschutz in Licht- und Steckdosenstromkreisen konzipiert ist. Mit einem Bemessungsstrom von 20 A und einem Bemessungsschaltvermögen von 6 kA sorgt das Gerät für eine zuverlässige Absicherung in Wechselstromnetzen. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.
Funktionsweise und Installation
Das Gerät ist für eine Bemessungsspannung von 230/400 V AC bei einer Frequenz von 50 bis 60 Hz ausgelegt. Die Energiebegrenzungsklasse 3 ermöglicht eine effektive Strombegrenzung im Kurzschlussfall. Die Anschlussklemmen sind für die Verbindung mittels Phasenschiene oder Kabel geeignet, wobei die Stromversorgungsrichtung wahlweise von oben oder unten erfolgen kann. Eine integrierte Schaltstellungsanzeige informiert über den aktuellen Betriebszustand.
Kompakte Bauweise
Mit einer Breite von einer Teilungseinheit (17,7 mm) ist das Gerät platzsparend in Verteilungen unterzubringen. Die Konstruktion mit der Schutzart IP20 und einer Schlagfestigkeit von IK02 gewährleistet eine sichere Anwendung in Innenräumen. Die Anschlussklemmen sind für eine einfache Installation deutlich gekennzeichnet.
Durch die Kombination aus präziser Auslösecharakteristik B und einem Bemessungsstrom von 20 A eignet sich dieser Leitungsschutzschalter ideal für die Absicherung von Standard-Stromkreisen. Die kompakte Bauform mit 1 TE Breite und die einfache Montage auf DIN-Schienen ermöglichen eine schnelle Integration in Elektroverteilungen bei hoher Betriebssicherheit.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230/400 V
- Breite in Teilungseinheiten: 1
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Anschlussart: Schraubklemme
- Montageart: DIN-Schiene
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-419137 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.7 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970366757 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,1 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 210-250 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
