Beschreibung

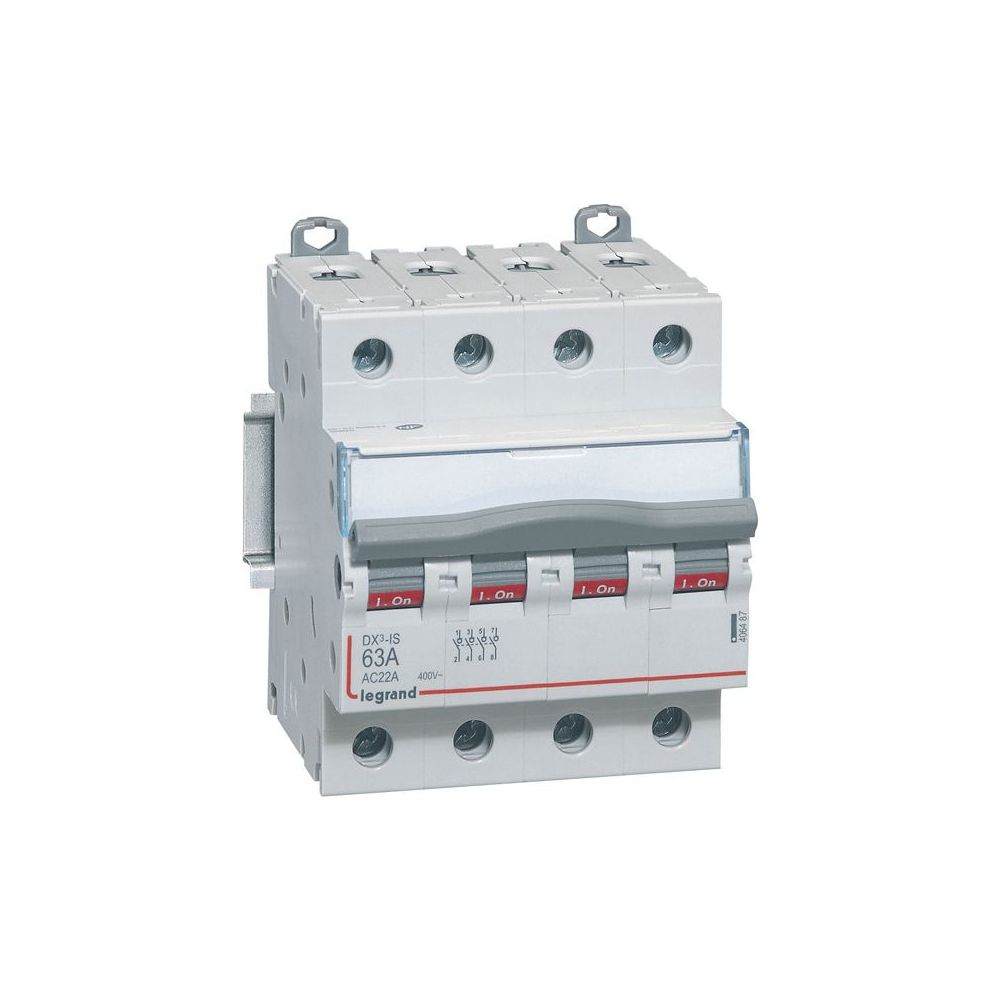

Legrand Lasttrennschalter DX3, 4-polig, 63A, 400V, AC-22A, 4TE, IP20, Grau, 406487
Der 4-polige Lasttrennschalter aus der DX3-Serie ermöglicht das sichere Schalten von Stromkreisen in Verteilungen. Mit einem Bemessungsdauerstrom von 63 A und einer Betriebsspannung von 400 V AC ist das Gerät für anspruchsvolle Anwendungen konzipiert und erfüllt die Anforderungen der Gebrauchskategorie AC-22A. Die Montage erfolgt effizient auf einer Hutprofilschiene mittels rastender Schnellbefestigung.
Zuverlässige Schalttechnik
Das Einbaugerät zeichnet sich durch eine robuste Bauweise mit einer Schlagfestigkeit von IK04 aus. Die Schaltstellung ist über eine klare rot-grüne Anzeige am Knebel jederzeit direkt ablesbar. Für erhöhte Sicherheit im Betrieb lässt sich der Schalthebel in beiden Positionen verriegeln. Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei und verfügt über ein integriertes Beschriftungsfenster zur übersichtlichen Kennzeichnung der Stromkreise.
Flexible Installation
Die Anschlussklemmen sind für einen Querschnittsbereich von 1,5 bis 35 mm² ausgelegt und unterstützen sowohl den Anschluss mittels Phasenschiene als auch über Kabel. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar. Zudem besteht die Möglichkeit, Hilfsgeräte anzubauen, um den Funktionsumfang des Schalters bei Bedarf zu erweitern. Das Gerät ist für einen weiten Einsatztemperaturbereich von -25 °C bis 70 °C ausgelegt.
Dieser Lasttrennschalter bietet eine zuverlässige Lösung für den Verteilereinbau als Haupt- oder Sicherheitsschalter. Durch die Kombination aus hoher Schaltleistung von 63 A, der einfachen Montage auf Hutprofilschienen und der Option zur Verriegelung unterstützt das Gerät einen sicheren und übersichtlichen Anlagenbetrieb. Die Konformität zu den Normen IEC/EN 60947-3 und IEC/EN 60669-2-4 unterstreicht die Eignung für professionelle Elektroinstallationen.
Technische Daten
- Polzahl: 4
- Bemessungsdauerstrom: 63 A
- Max. Bemessungsbetriebsspannung: 400 V AC
- Gebrauchskategorie: AC-22A
- Bedingter Bemessungskurzschlussstrom: 4500 kA
- Schutzart frontseitig: IP20
- Anschlusskapazität: 1,5-35 mm²
- Breite: 70,8 mm
- Höhe: 88,9 mm
- Tiefe: 76,4 mm
Technische Daten
| Hersteller | Legrand |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | LEGRAND-406487 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Ja |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung des Betätigungselements | Knebel |
| Bedingter Bemessungskurzschlussstrom Iq | 4500 |
| Bemessungsdauerstrom Iu | 63 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 70.8 |
| EAN-13 | 3245064064873 |
| Einsatztemperatur (Min-Max) | -25-70 |
| Farbe | Grau |
| Geeignet für Bodenmontage | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,34 kg |
| Halogenfrei | Ja |
| Höhe | 88.9 |
| Kapazität der Klemme (Min-Max) | 1.5-35 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Max Bemessungsbetriebsspannung Ue bei AC | 400 |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 4 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP), frontseitig | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 76.4 |
| Verbindungsart | Phasenschiene und Kabel |
| Verriegelbar | Ja |
| WEEE-Nr. | 78878655 |
