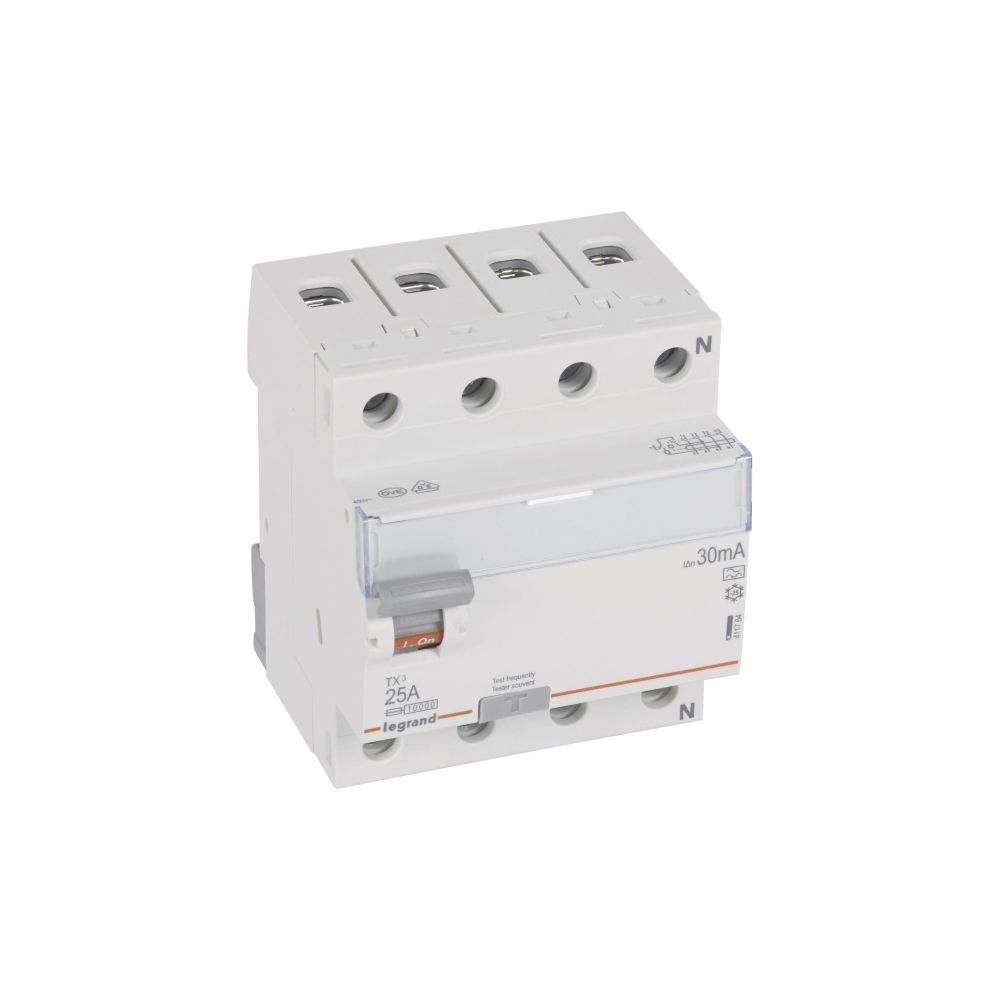

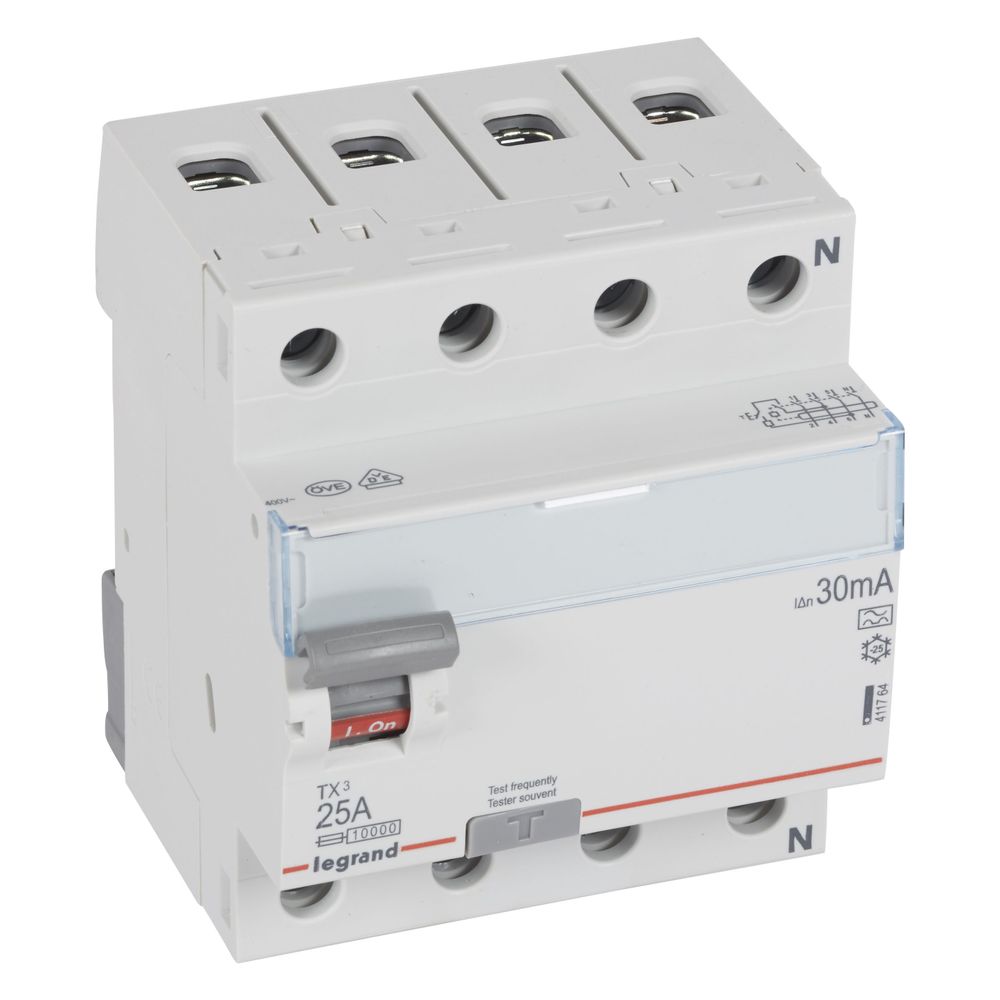

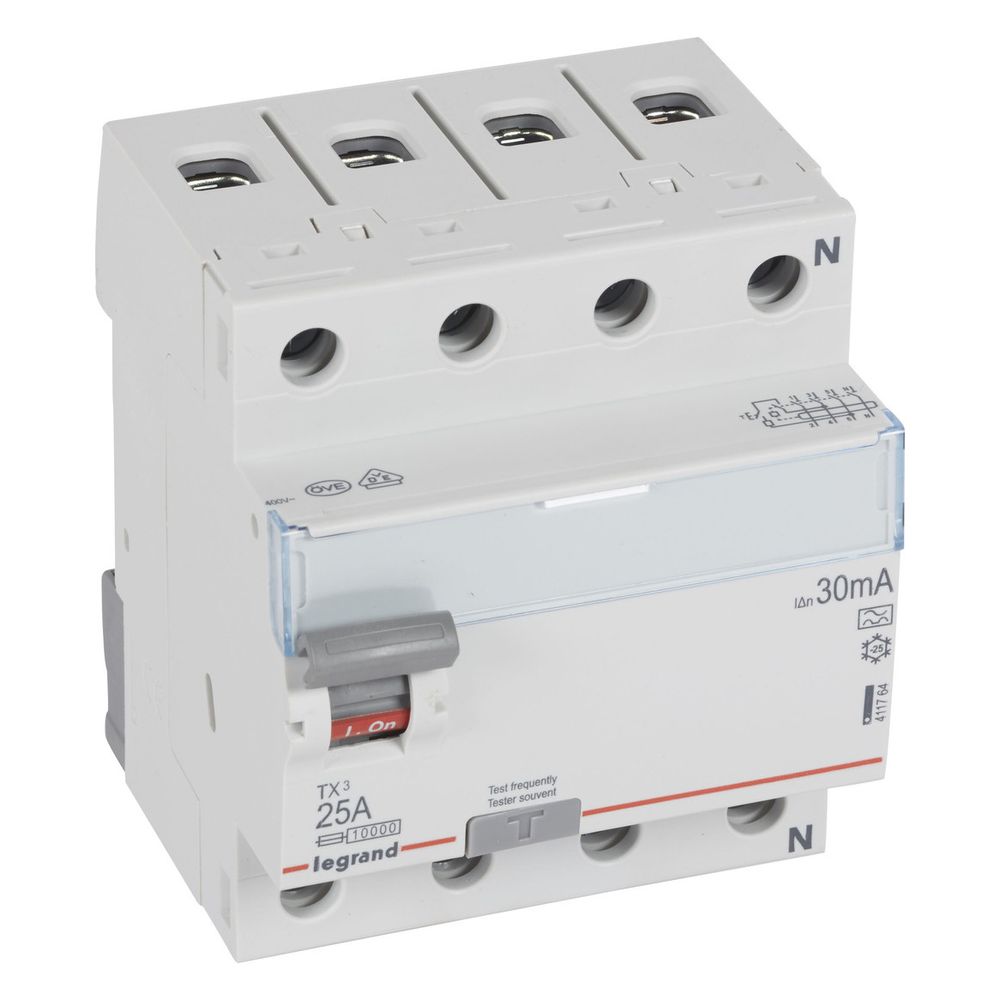

Legrand Fehlerstromschutzschalter TX3 25A, 4-polig, 30mA, Typ A, 400V, 4TE, Grau, 411764
Der vierpolige Fehlerstromschutzschalter aus der TX3-Serie von Legrand bietet Schutz vor Wechsel- und pulsierenden Gleichfehlerströmen. Mit einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt auf einer DIN-Hutschiene.
Funktionsweise und Installation
Das Gerät arbeitet unverzögert und ist für eine Bemessungsspannung von 400 V ausgelegt. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar. Dank der Schraubklemmen mit Untersteckschutz wird ein sicheres Einführen der Leiter ermöglicht. Die Schaltstellung ist über eine rot-grüne Anzeige am Schalthebel erkennbar.
Erweiterbarkeit und Sicherheit
Für eine erweiterte Anlagenüberwachung können Hilfsgeräte ohne bauliche Veränderungen an der linken Seite des Schutzschalters montiert werden. Das Gehäuse ist halogenfrei, entspricht der Schutzart IP20 und verfügt über ein Beschriftungsfenster zur Kennzeichnung der Stromkreise. Die Kurzschlussfestigkeit von 10 kA sorgt in Verbindung mit einer geeigneten Vorsicherung für einen robusten Betrieb.
Technische Daten
- Polzahl: 4
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Fehlerstrom-Typ: A
- Kurzschlussfestigkeit: 10 kA
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
Dieser Fehlerstromschutzschalter kombiniert eine kompakte Bauweise von 4 Teilungseinheiten mit hoher technischer Zuverlässigkeit. Durch die Eignung für Wechsel- und pulsierende Gleichfehlerströme sowie die Möglichkeit zur Anbindung von Hilfsgeräten stellt er eine flexible Lösung für Elektroinstallationen dar. Mit einer Bemessungsspannung von 400 V und einer Kurzschlussfestigkeit von 10 kA bietet das Gerät Sicherheit für Anwendungen im privaten und gewerblichen Bereich.
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411764 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 25 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3414970353467 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,333 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 320-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Stress-Test Konform (1000V) | Ja |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
