Beschreibung

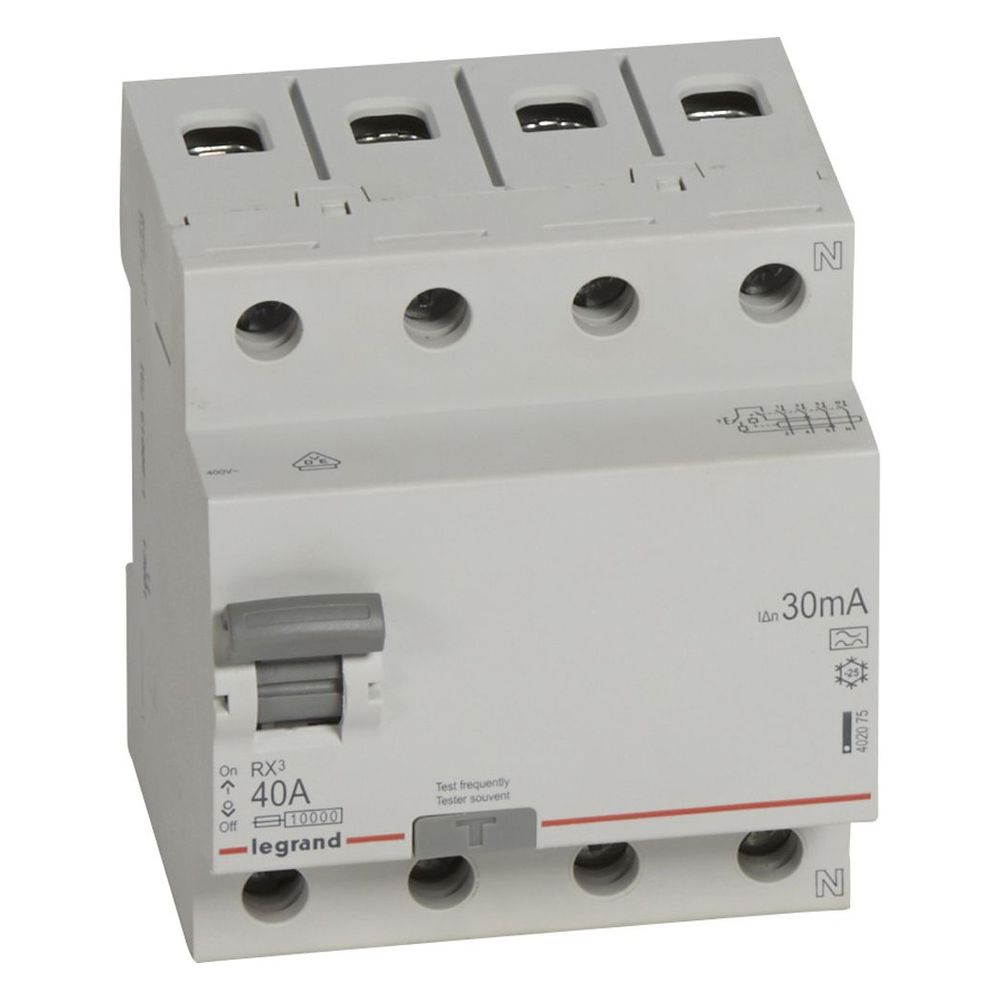

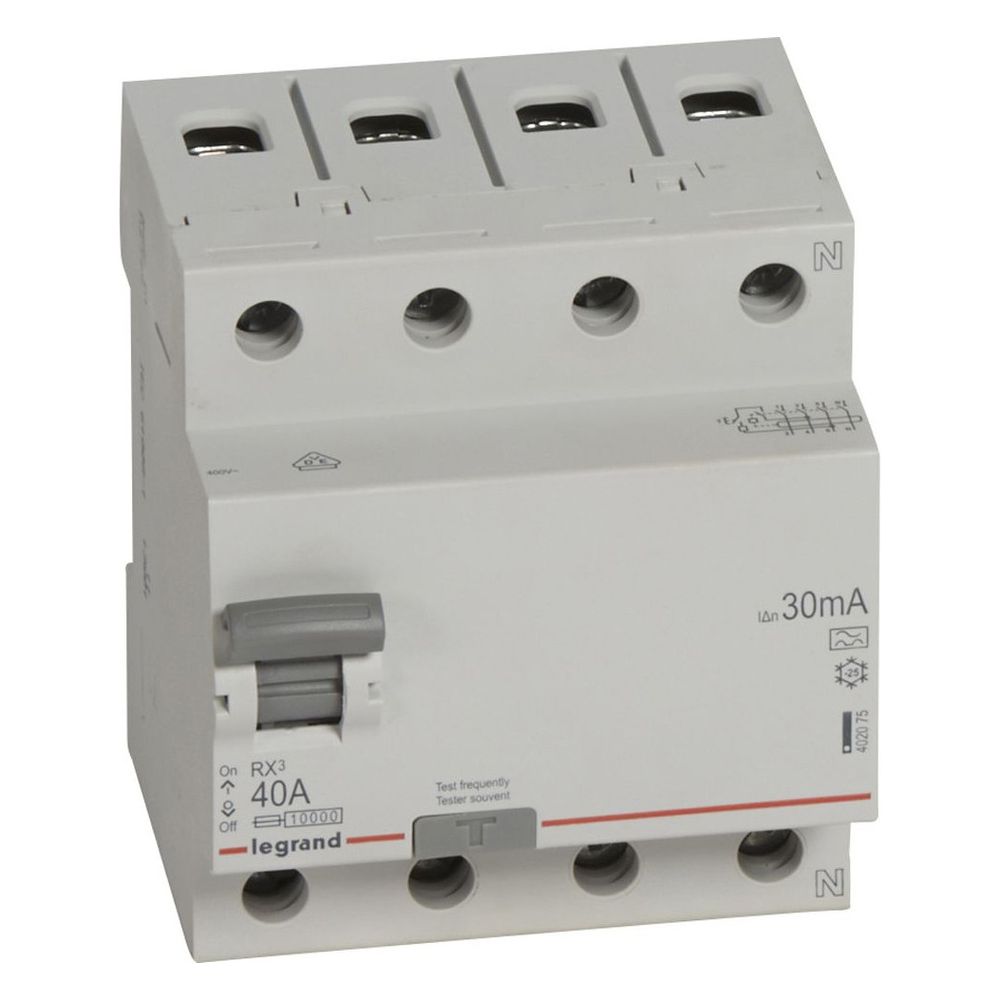

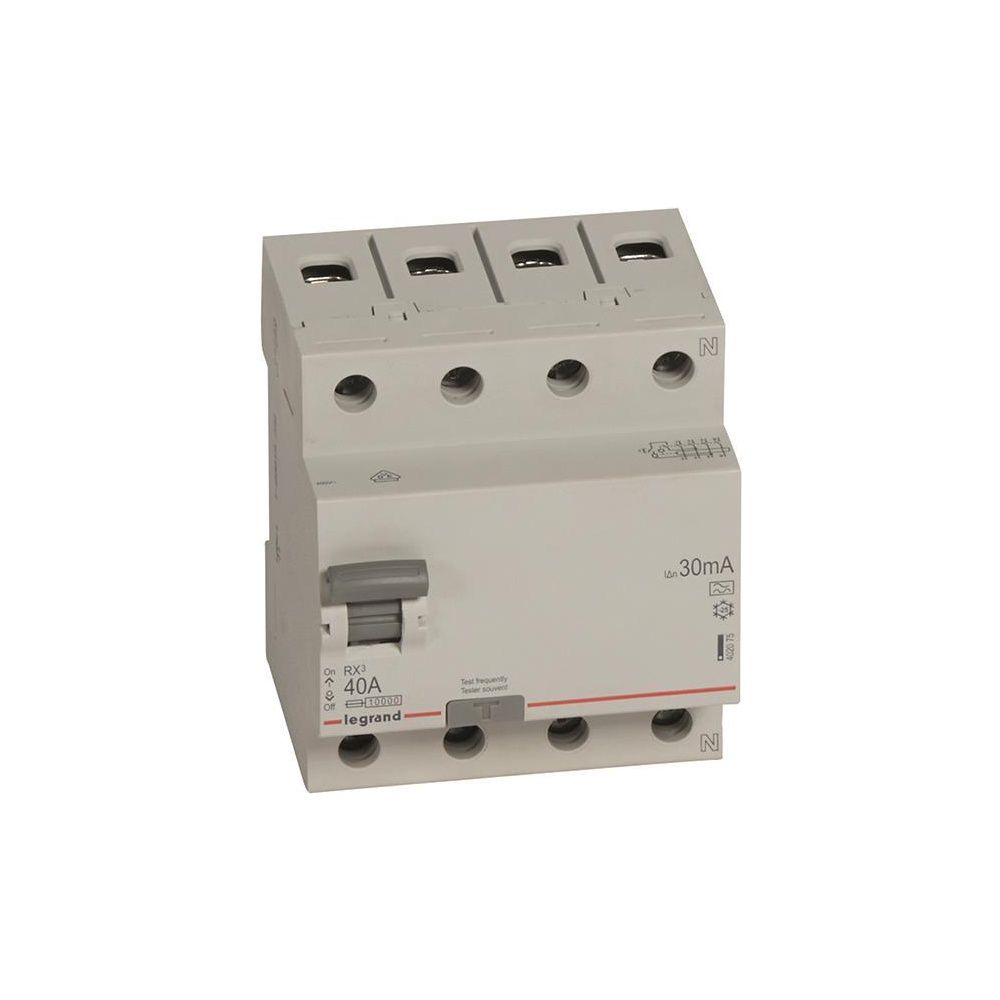

Legrand Fehlerstromschutzschalter RX3, 40A, 4-polig, 30mA, Typ A, 400V, 4TE, Grau, 402075
Der Fehlerstromschutzschalter RX3 von Legrand dient der Absicherung elektrischer Anlagen durch die Erkennung von Wechsel- und pulsierenden Gleichfehlerströmen. Das 4-polige Gerät ist für einen Bemessungsstrom von 40 A sowie einen Bemessungsfehlerstrom von 30 mA ausgelegt und für den Einsatz in 400 V Wechselstromnetzen vorgesehen. Die Montage erfolgt über eine rastende Schnellbefestigung auf Hutprofilschienen.
Funktionsweise und Sicherheit
Das Gerät entspricht den Normen VDE 0664-10 sowie EN 61008-1 und arbeitet als unverzögerter Typ A. Mit einer Kurzschlussfestigkeit von 10 kA bei geeigneter Vorsicherung und einer Stoßstromfestigkeit von 0,25 kA gewährleistet der Schutzschalter eine hohe Betriebssicherheit. Die integrierte Schaltstellungsanzeige ermöglicht eine visuelle Kontrolle des Betriebszustands. Die Anschlussklemmen sind für eine flexible Verbindungsart mittels Phasenschiene oder Kabel ausgelegt.
Montage und Anwendung
Die kompakte Bauweise mit einer Breite von 4 Teilungseinheiten ermöglicht eine platzsparende Installation in Verteilungen. Der Anschlussbereich unterstützt eindrähtige Leiterquerschnitte von 0,75 bis 50 mm² sowie mehrdrähtige Leiter von 0,75 bis 35 mm². Dank der Schutzart IP20 und einer Schlagfestigkeit von IK04 ist das Gerät für Umgebungstemperaturen von -25 °C bis 60 °C ausgelegt. Eine Verriegelungsvorrichtung ist vorhanden, während der Anbau von Hilfsgeräten nicht möglich ist.
Dieser Fehlerstromschutzschalter stellt eine zuverlässige Komponente für die elektrische Absicherung dar. Mit einer Bemessungsspannung von 400 V, einem Bemessungsstrom von 40 A und einem Bemessungsfehlerstrom von 30 mA deckt das Gerät wesentliche Anforderungen an den Personenschutz und die Anlagensicherheit ab. Die halogenfreie Ausführung und die einfache Montage auf DIN-Schienen unterstützen eine fachgerechte Installation.
Technische Daten
- Polzahl: 4
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Fehlerstrom-Typ: A
- Breite in Teilungseinheiten: 4
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 0,25 kA
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-402075 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 40 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3245064020756 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,338 kg |
| Halogenfrei | Ja |
| Höhe | 88.9 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 340-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Stress-Test Konform (1000V) | Ja |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 78.85 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
