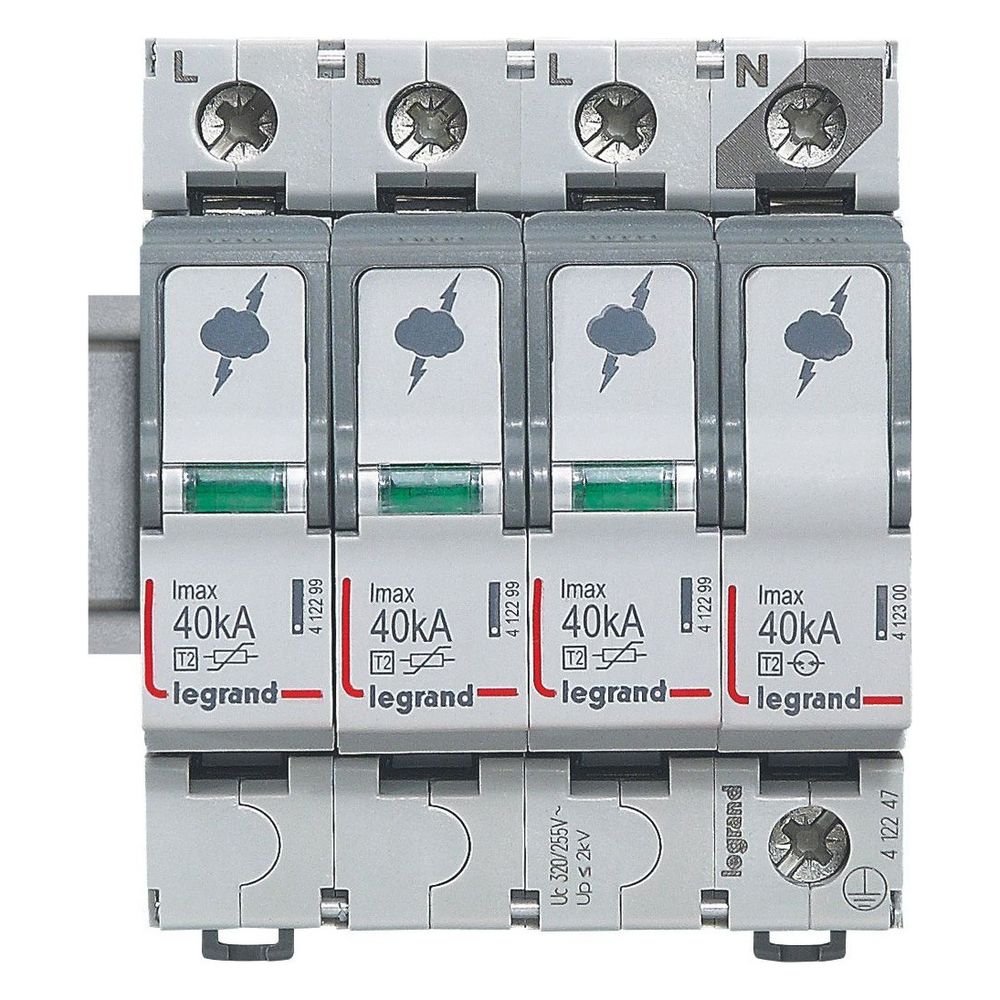

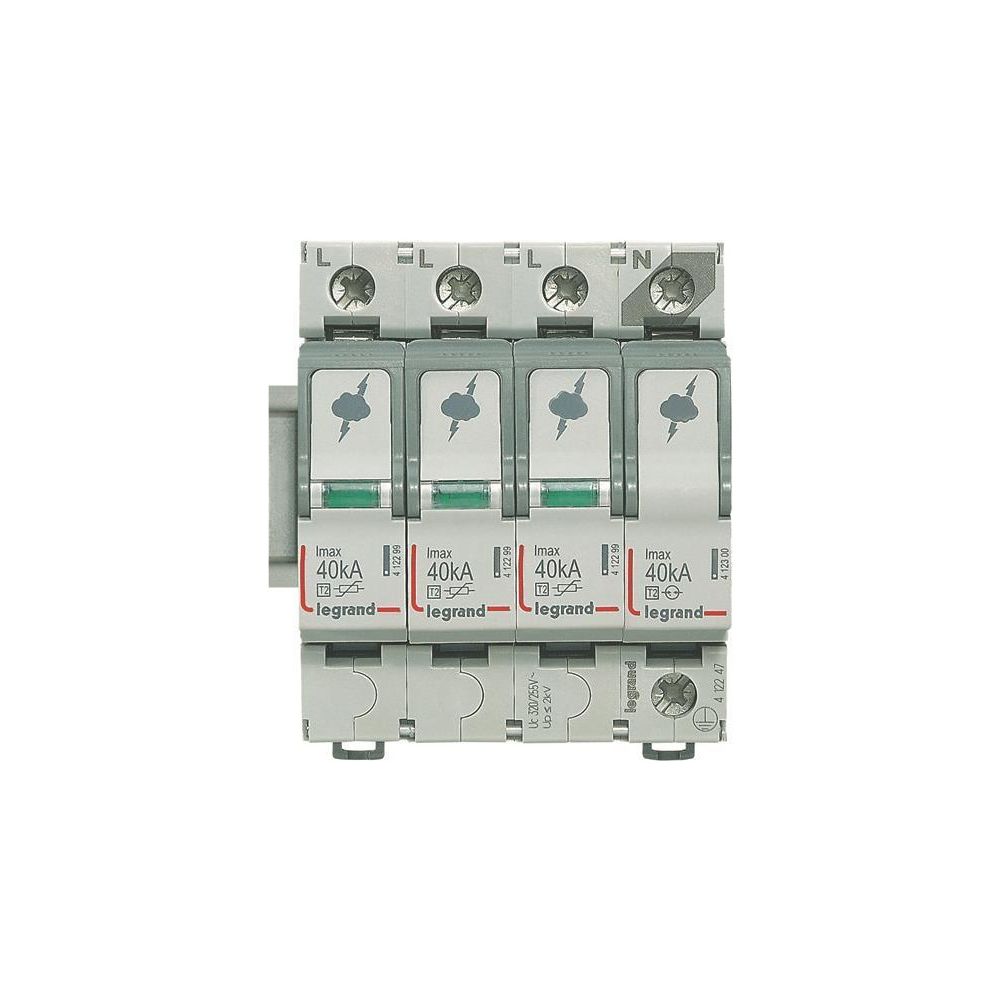

Legrand Überspannungsableiter Typ 2 3+1 Schaltung, 40 kA, 320 V, 4 TE, Hutschiene TH35, IP20

Der Legrand Überspannungsableiter Typ 2 schützt elektrische Verbraucher zuverlässig vor Überspannungen durch indirekte Blitzeinschläge oder Schalthandlungen. Das Gerät ist für den Einsatz in 230/400 V AC Systemen konzipiert und eignet sich für die Montage auf einer Hutschiene TH35. Mit einer 3+1 Schaltung bietet es eine effektive Absicherung in TN-C, TN-C-S und TT-Netzformen.

Funktionsweise und Statusanzeige

Der Ableiter verfügt über ein steckbares Schutzmodul, das eine einfache Wartung ermöglicht. Eine optische Statusanzeige informiert direkt am Gerät über den Betriebszustand: Ein grünes Signal zeigt die Betriebsbereitschaft an, während ein orangefarbenes Signal den notwendigen Austausch des Schutzmoduls anzeigt. Die Installation erfolgt platzsparend mit einer Baugröße von 4 TE. Der Anschluss der Leiter wird über Schraubklemmen realisiert, die einen Leiterquerschnitt von bis zu 35 mm² bei starren Leitungen aufnehmen können.

Technische Daten

• Prüfklasse: Typ 2 / Class II
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennableitstoßstrom (8/20): 20 kA
• Max. Dauerspannung AC: 320 V
• Nennspannung AC: 400 V
• Schutzpegel L-N: 1,7 kV
• Schutzpegel N-PE: 1,5 kV
• Baugröße: 4 TE
• Montageart: Hutschiene TH35
• Schutzart: IP20

Durch die Kombination aus hoher Leistungsfähigkeit mit einem maximalen Ableitstoßstrom von 40 kA und einer benutzerfreundlichen Statusanzeige stellt dieses Gerät eine sichere Lösung für die elektrische Installation dar. Es entspricht der Norm IEC/EN 61643-11 und ist für den Einsatz in Unterverteilungen optimiert. Die kompakte Bauweise und die einfache Montage auf der Hutschiene erleichtern die Integration in bestehende elektrische Anlagen.
