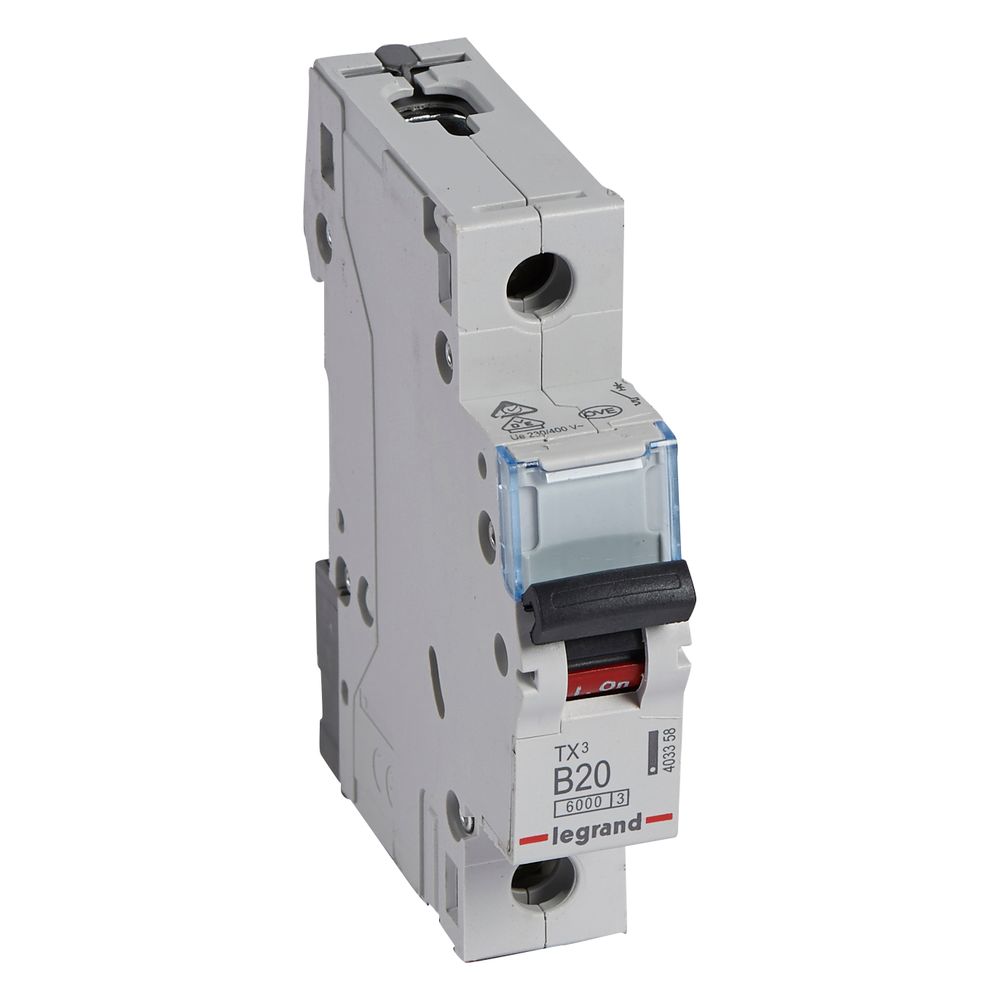

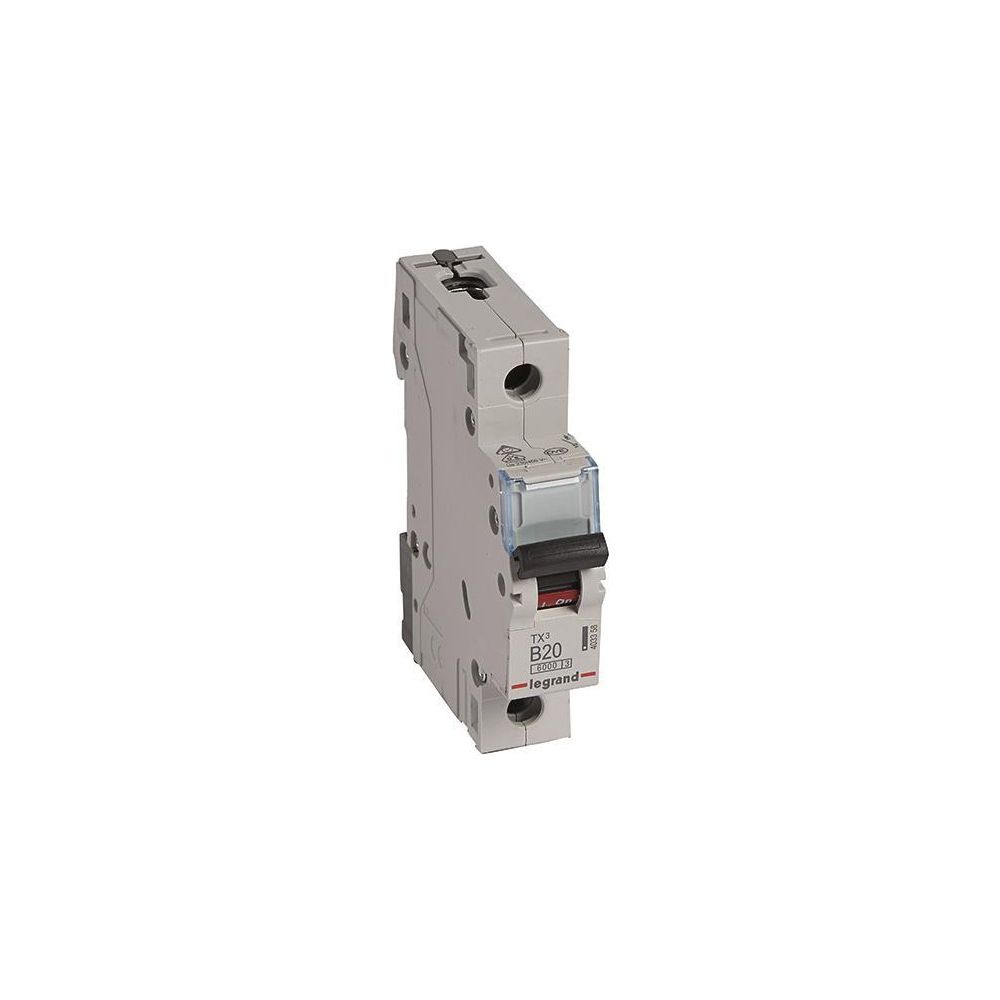

Legrand Leitungsschutzschalter TX3 B 20A, 1-polig, 6kA, 1TE, 403358
Der 1-polige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Schutz für Licht- und Steckdosenstromkreise. Mit einer B-Charakteristik und einem Bemessungsstrom von 20 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert, die eine präzise Absicherung erfordern. Die Montage erfolgt effizient auf einer DIN-Hutschiene.
Zuverlässige Absicherung und Montage
Das Gerät zeichnet sich durch ein Bemessungsschaltvermögen von 6 kA aus und entspricht den gängigen Normen für den Leitungsschutz. Die Installation wird durch eine rastende Schnellbefestigung auf der Hutprofilschiene erleichtert. Für eine hohe Anwendersicherheit sorgt die klare Schaltstellungsanzeige in Rot oder Grün direkt am Schalthebel. Zudem ist das Gehäuse mit einem Beschriftungsfenster ausgestattet, das eine übersichtliche Kennzeichnung der Stromkreise ermöglicht.
Flexibilität bei der Installation
Die Anschlussklemmen sind als Schraubklemmen ausgeführt und verfügen über einen Untersteckschutz, der das sichere Einführen des Leiters unterstützt. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar, was die Integration in bestehende Verteilerkästen vereinfacht. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, um den Funktionsumfang an spezifische Anforderungen anzupassen.
Dieser Leitungsschutzschalter kombiniert robuste Technik mit hoher Funktionalität für den professionellen Elektroinstallationsbedarf. Mit einer Breite von nur einer Teilungseinheit spart das Gerät wertvollen Platz im Verteiler. Die halogenfreie Ausführung und die Energiebegrenzungsklasse 3 unterstreichen die Qualität des Schalters, der für eine Bemessungsspannung von 230/400 V AC ausgelegt ist.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Breite in Teilungseinheiten: 1
- Bemessungsspannung: 230/400 V AC
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403358 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970386335 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,134 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
