Beschreibung

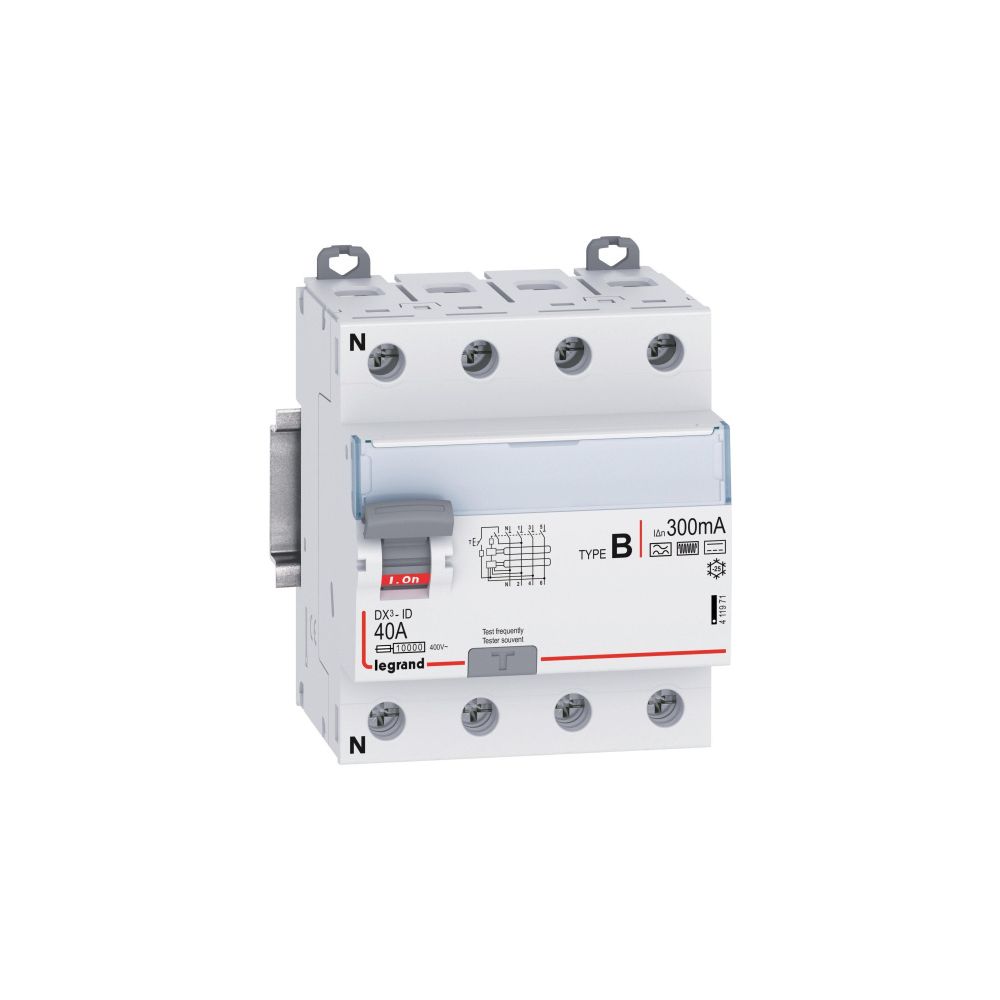

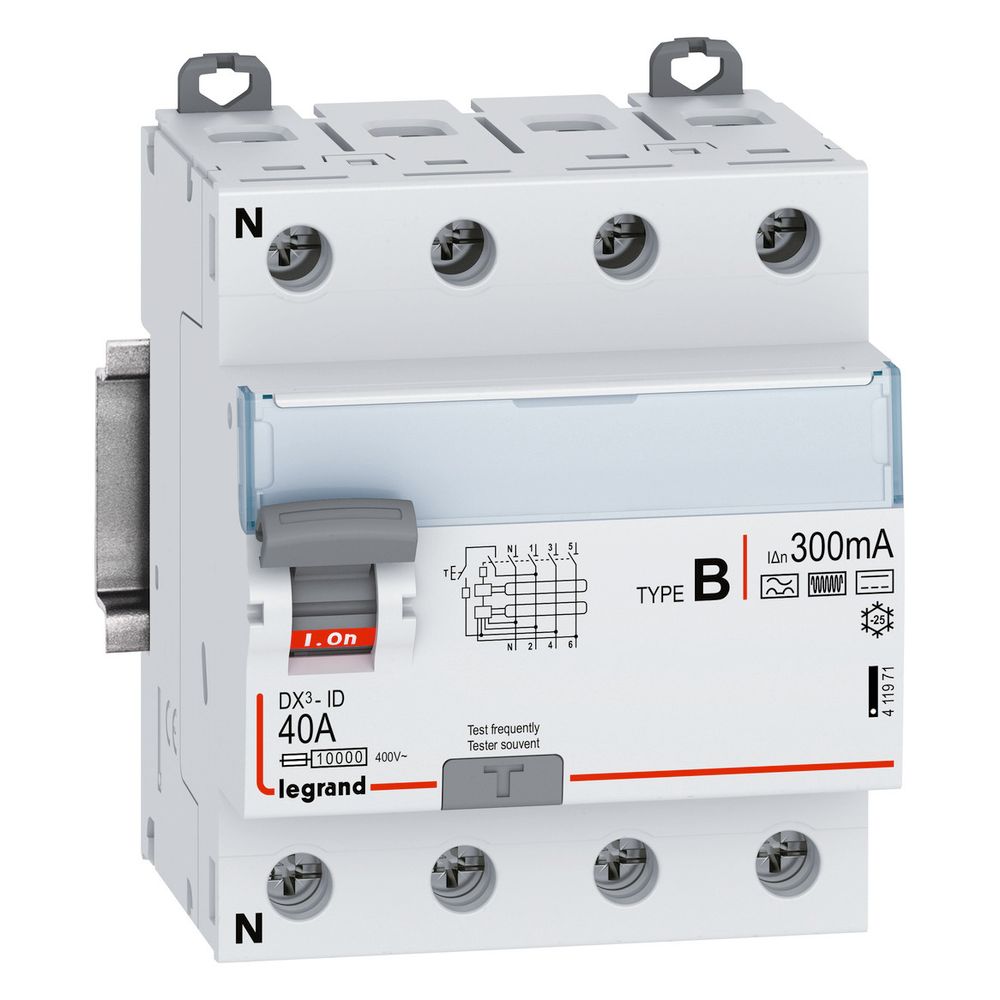

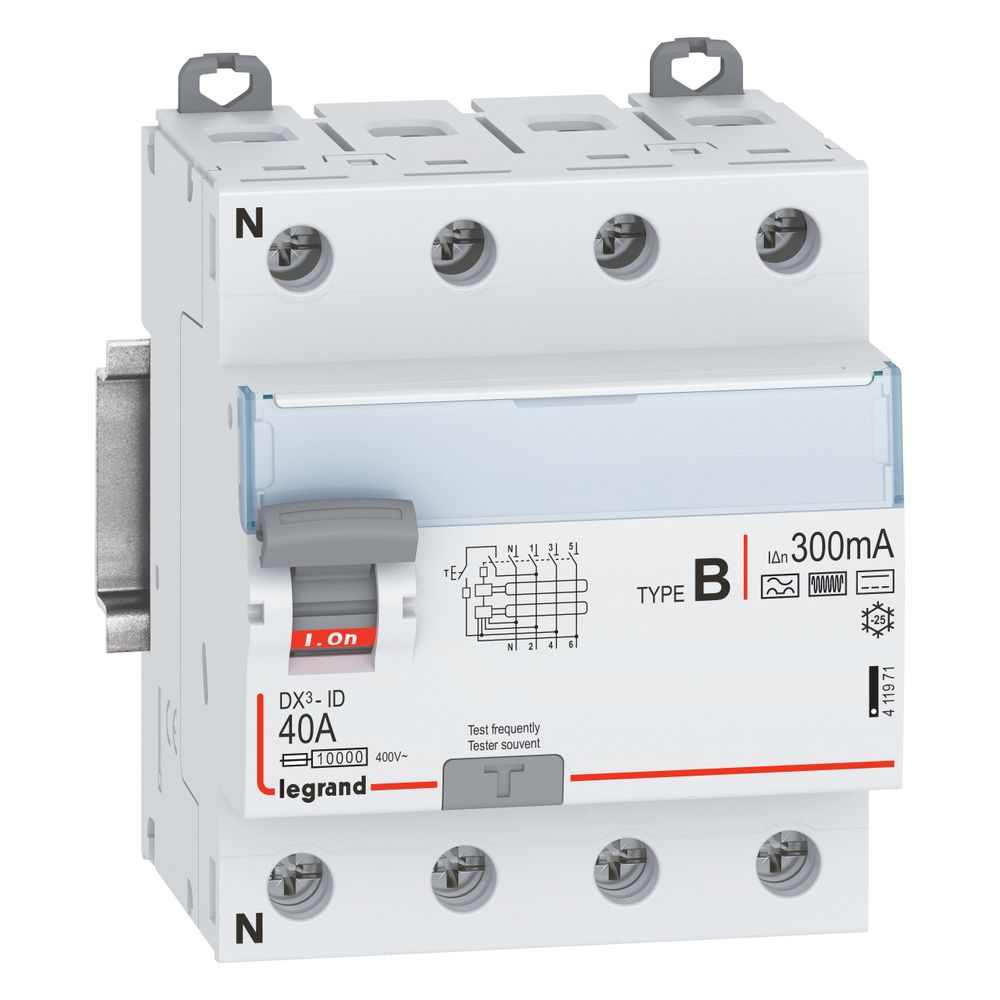

Legrand Fehlerstromschutzschalter DX3 40A, 4-polig, 300mA, Typ B, 400V, N-links, 4TE, Grau, 411971
Dieser allstromsensitive Fehlerstromschutzschalter der Serie DX3 von Legrand ist für die zuverlässige Erfassung von Wechsel-, pulsierenden und glatten Gleichfehlerströmen konzipiert. Das 4-polige Gerät eignet sich für gewerbliche und industrielle Installationen, insbesondere in Systemen mit Leistungselektronik wie Frequenzumrichtern, Photovoltaikanlagen oder USV-Anlagen. Durch die Kurzzeitverzögerung bietet das Bauteil eine hohe Betriebssicherheit und reduziert Fehlauslösungen in anspruchsvollen Umgebungen.
Funktionsweise und Einsatzbereiche
Der Schutzschalter deckt einen Frequenzbereich von 0 Hz bis 1 kHz ab und ist für den Einsatz in TT-, TN-S- sowie TN-C-S-Netzen vorgesehen. Dank der robusten Bauweise und der hohen Stoßstromfestigkeit von 3 kA eignet er sich für vielfältige Anwendungen, darunter Klima- und Lüftungsanlagen, medizinische Geräte, Schweißanlagen sowie Baustromverteiler. Die Montage erfolgt einfach auf einer Hutprofilschiene mittels Schnellbefestigung, wobei der Neutralleiteranschluss links positioniert ist.
Sicherheit und Handhabung
Für eine intuitive Bedienung verfügt das Gerät über eine eindeutige Schaltstellungsanzeige in Rot und Grün sowie ein integriertes Beschriftungsfenster. Die Fahrstuhlklemme mit Untersteckschutz ermöglicht ein sicheres Einführen der Leiter. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine flexible Anpassung an spezifische Installationsanforderungen erlaubt.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 300 mA
- Bemessungsspannung: 400 V
- Polzahl: 4
- Fehlerstrom-Typ: B
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
- Schutzart: IP20
Der allstromsensitive Schutzschalter kombiniert eine hohe Auslöseschwelle mit einer Kurzzeitverzögerung, um eine hohe Betriebssicherheit in komplexen Anlagen sicherzustellen. Mit einem Bemessungsstrom von 40 A und einem Bemessungsfehlerstrom von 300 mA bietet er einen zuverlässigen Schutz für moderne Leistungselektronik. Die robuste Ausführung sowie die einfache Montage auf der DIN-Schiene machen ihn zur idealen Wahl für industrielle Anwendungen und anspruchsvolle Infrastrukturprojekte.
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411971 |
| Bemessungsfehlerstrom | 0.3 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4000 |
| Bemessungsstrom | 40 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3414972087889 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,376 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Ja |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 340-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Stress-Test Konform (1000V) | Nein |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
