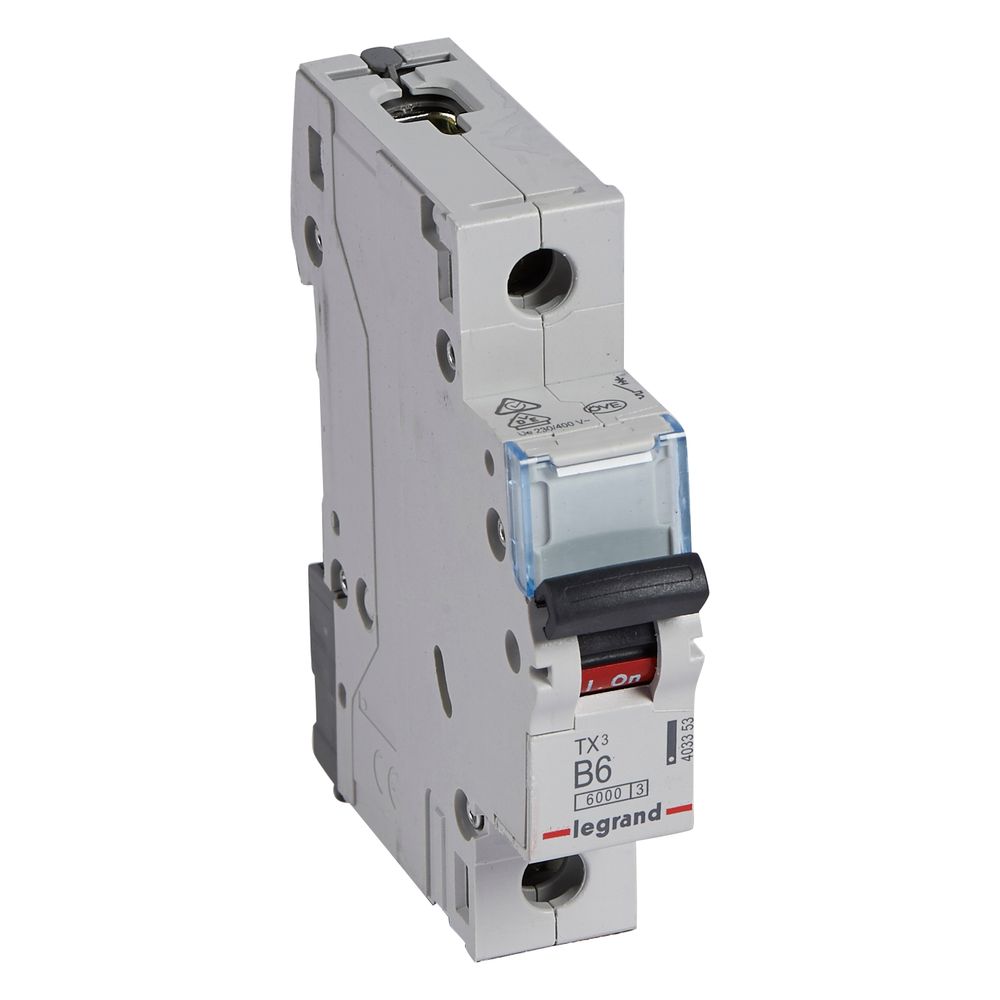

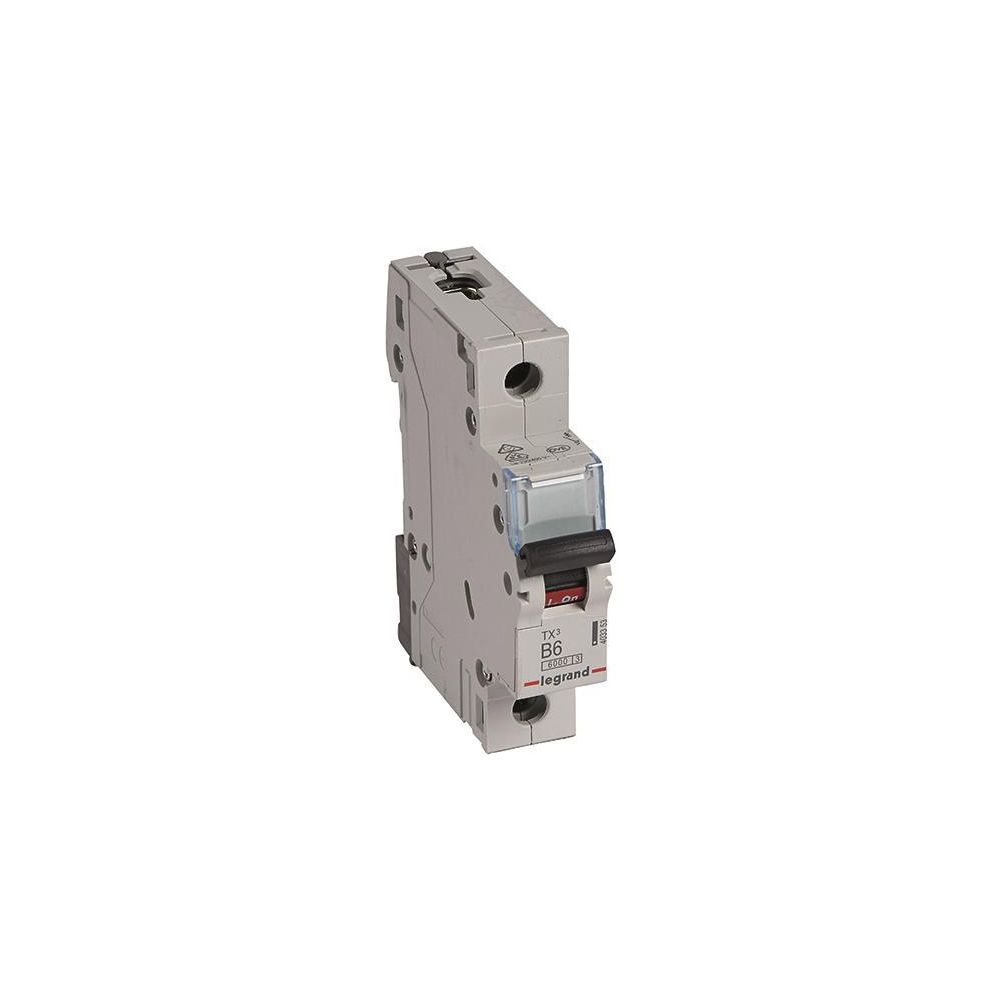

Legrand Leitungsschutzschalter TX3 B 6A, 1-polig, 6 kA, 1TE, Grau, 403353
Der einpolige Leitungsschutzschalter aus der TX3-Serie dient dem zuverlässigen Schutz von Licht- und Steckdosenstromkreisen. Das Gerät zeichnet sich durch eine B-Charakteristik sowie ein Bemessungsschaltvermögen von 6 kA aus und ist für den Einsatz in Wechselstromnetzen konzipiert. Die Montage erfolgt effizient auf einer DIN-Hutschiene.
Funktionalität und Montage
Das Schaltgerät ist für eine Bemessungsspannung von 230/400 V ausgelegt und bietet eine Energiebegrenzungsklasse 3. Zur einfachen Handhabung verfügt es über eine klare Schaltstellungsanzeige in Rot und Grün direkt am Hebel sowie ein integriertes Beschriftungsfenster. Die Installation wird durch eine rastende Schnellbefestigung auf der Tragschiene unterstützt. Die Anschlussklemmen ermöglichen eine flexible Verbindungsart mittels Phasenschiene oder Kabel, wobei ein Untersteckschutz das sichere Einführen des Leiters unterstützt.
Erweiterbarkeit und Sicherheit
Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und entspricht der Schutzart IP20. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine flexible Anpassung an spezifische Anforderungen in der Elektroinstallation ermöglicht. Die Stromversorgungsrichtung ist variabel von oben oder unten wählbar, was die Planung und Verdrahtung in Verteilungen vereinfacht.
Dieser Leitungsschutzschalter bietet mit seinem Bemessungsstrom von 6 A eine präzise Absicherung für elektrische Anlagen. Durch die kompakte Bauweise mit einer Breite von nur einer Teilungseinheit und der robusten Ausführung nach gängigen Normen stellt das Gerät eine langlebige Komponente für moderne Elektroinstallationen dar. Die Kombination aus hoher Schaltleistung und einfacher Montage auf DIN-Schienen macht es zur idealen Wahl für den Schutz von Endstromkreisen.
Technische Daten
- Bemessungsstrom: 6 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Bemessungsspannung: 230/400 V
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403353 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 6 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970386182 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,111 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
