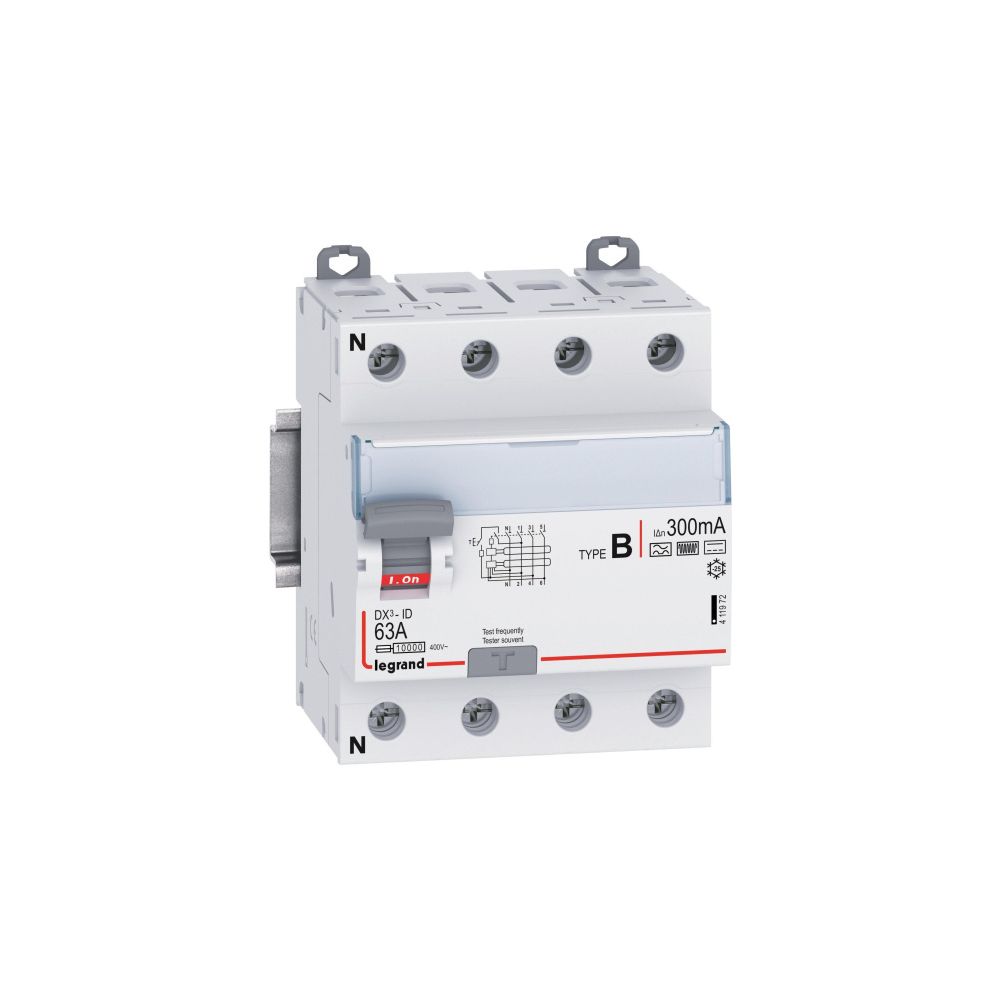

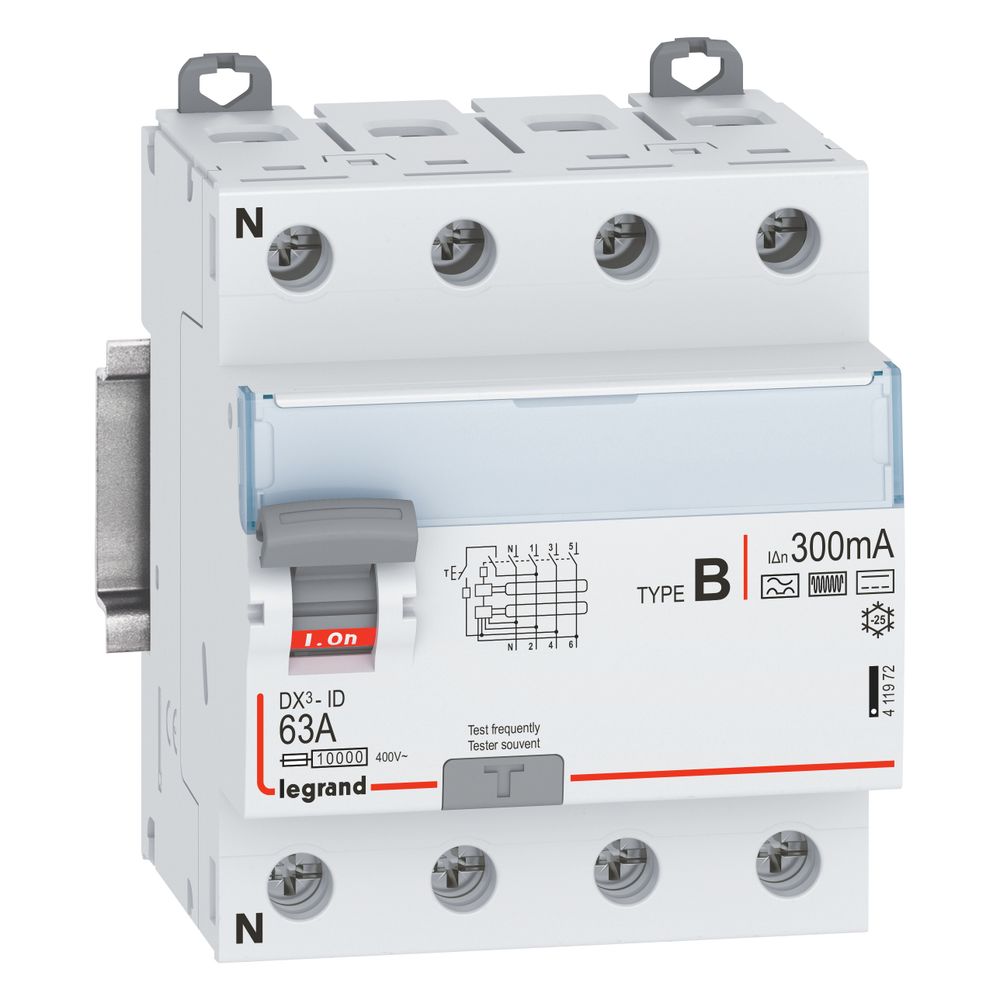

Legrand Fehlerstromschutzschalter DX3 63A 4-polig 300mA Typ B 400V N-links 4TE, Grau, 411972
Der allstromsensitive Fehlerstromschutzschalter DX3 von Legrand bietet zuverlässigen Schutz in gewerblichen und industriellen Installationen. Mit einer Bemessungsstromstärke von 63 A und einem Bemessungsfehlerstrom von 300 mA ist das 4-polige Gerät für den Einsatz in Systemen mit Leistungselektronik, wie Frequenzumrichtern, konzipiert. Die kurzzeitverzögerte Ausführung sorgt für eine hohe Betriebssicherheit und reduziert Fehlauslösungen.
Einsatzbereiche und Funktionalität
Das Gerät erfasst Wechsel-, pulsierende und glatte Gleichfehlerströme im Frequenzbereich von 0 Hz bis 1 kHz. Dies macht es zur idealen Lösung für anspruchsvolle Anwendungen wie Photovoltaik-Anlagen, Klima- und Lüftungstechnik, medizinische Geräte, Schweißanlagen sowie USV-Systeme. Der Neutralleiter-Anschluss befindet sich auf der linken Seite. Die Montage erfolgt einfach und schnell auf einer Hutprofilschiene gemäß EN 60715.
Sicherheit und Installation
Für eine intuitive Bedienung verfügt der Schalter über eine klare Schaltstellungsanzeige in Rot und Grün sowie ein integriertes Beschriftungsfenster. Die Fahrstuhlklemme mit Untersteckschutz ermöglicht eine sichere Leiterführung. Das Gehäuse ist halogenfrei und bietet eine Schlagfestigkeit von IK04. Bei Bedarf können bis zu drei Hilfsgeräte an der linken Seite des Schalters montiert werden, um den Funktionsumfang zu erweitern.
Der Fehlerstromschutzschalter ermöglicht durch seine robuste Bauweise und die Einhaltung gängiger Normen wie VDE 0664 und EN 62423 einen sicheren Betrieb in komplexen elektrischen Anlagen. Mit einer Kurzschlussfestigkeit von 10 kA und einer Stoßstromfestigkeit von 3 kA bietet er hohe Leistungsreserven. Die kompakte Bauform mit einer Breite von 4 Teilungseinheiten ermöglicht eine platzsparende Integration in Verteilungen.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 300 mA
- Bemessungsspannung: 400 V
- Polzahl: 4
- Fehlerstrom-Typ: B
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Flachstecker |
| Artikelnummer | LEGRAND-411972 |
| Bemessungsfehlerstrom | 0.3 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4000 |
| Bemessungsstrom | 63 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3414972087926 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,381 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Ja |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 340-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Stress-Test Konform (1000V) | Nein |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
