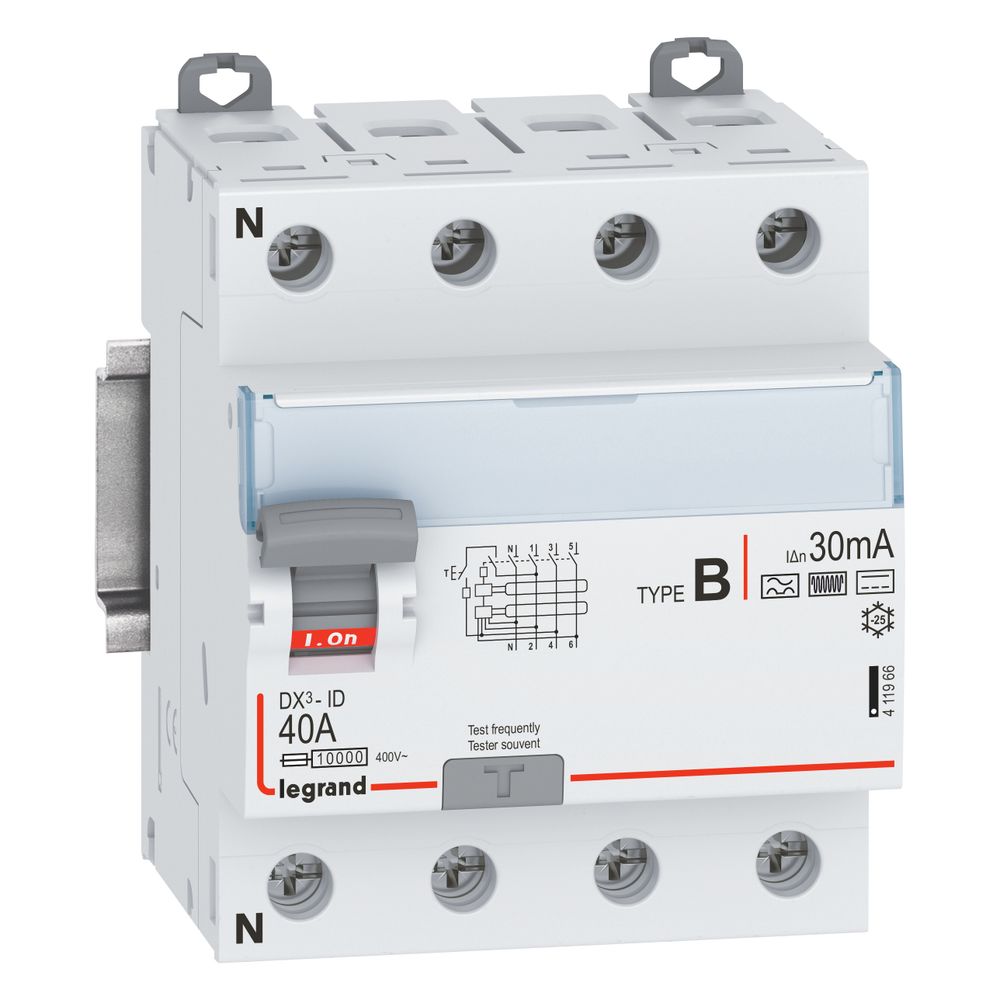

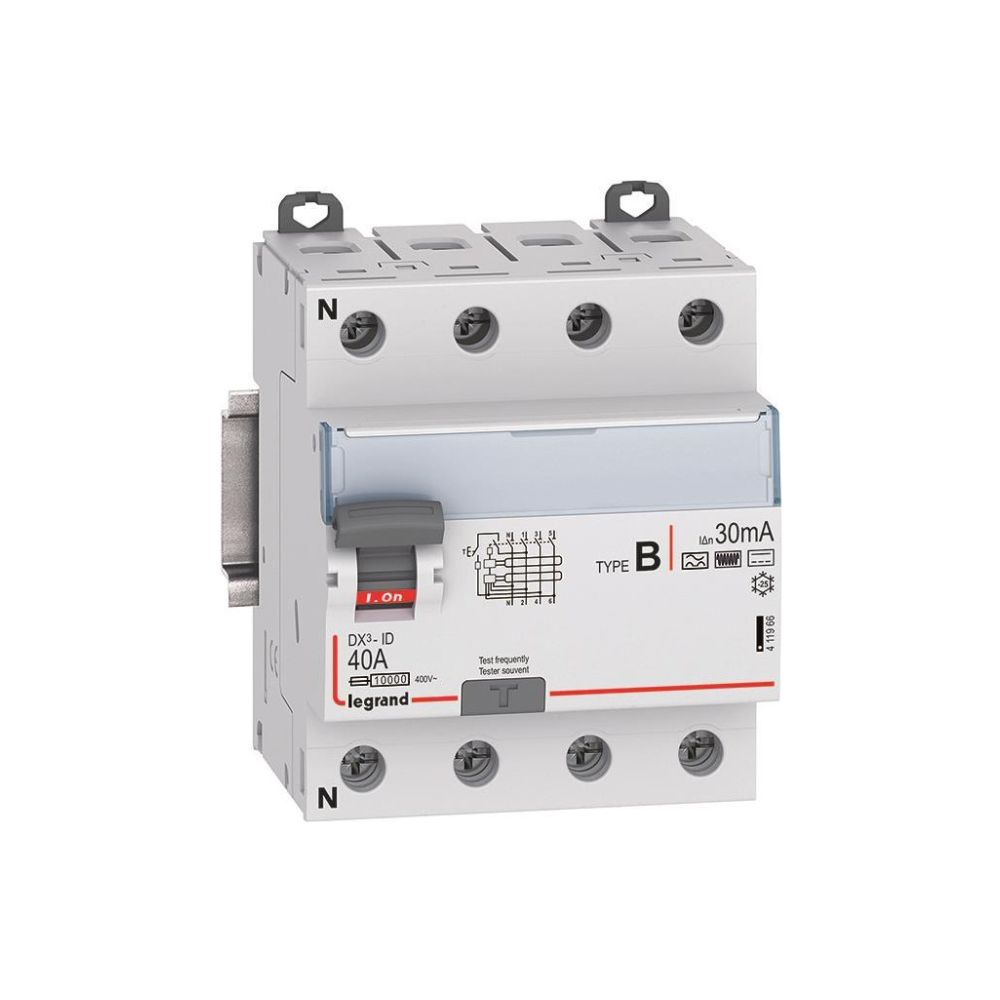

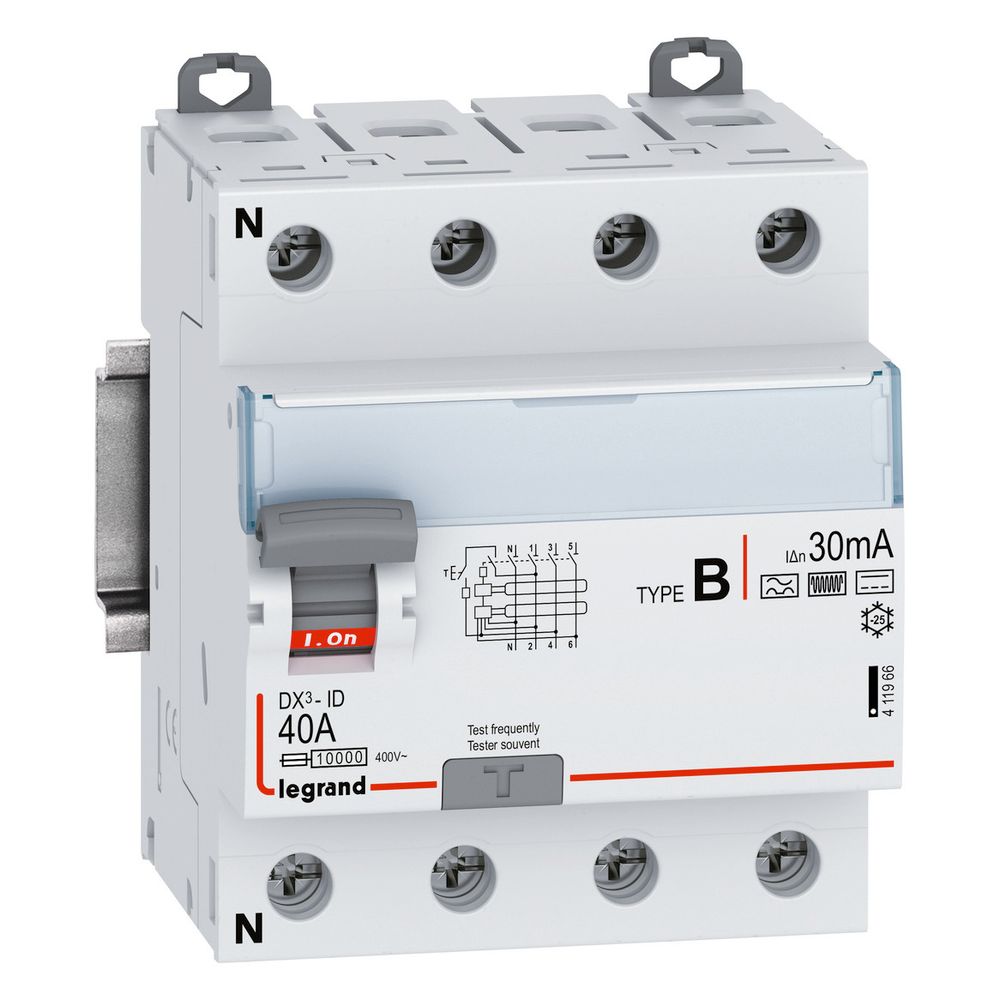

Legrand Fehlerstromschutzschalter DX3-ID, 40A, 4-polig, 30mA, Typ B, 400V, N-links, 4TE, Grau
Der allstromsensitive Fehlerstromschutzschalter der Serie DX3 von Legrand bietet zuverlässigen Schutz in gewerblichen und industriellen Installationen. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 40 A ist das 4-polige Gerät für anspruchsvolle Anwendungen mit Leistungselektronik ausgelegt. Dank der Kurzzeitverzögerung minimiert der Schutzschalter Fehlauslösungen und erhöht die Betriebssicherheit.
Einsatzbereiche und Funktionalität
Das Gerät erfasst Wechsel-, pulsierende und glatte Gleichfehlerströme im Frequenzbereich von 0 Hz bis 1 kHz. Dies macht es ideal für den Einsatz in Systemen mit Frequenzumrichtern, wie etwa in Photovoltaik-Anlagen, Klima- und Lüftungstechnik, USV-Anlagen oder bei medizinischen Geräten. Die Montage erfolgt über eine Schnellbefestigung auf Hutprofilschienen. Der Neutralleiteranschluss befindet sich auf der linken Seite, und das Gehäuse verfügt über ein Beschriftungsfenster sowie eine Schaltstellungsanzeige.
Sicherheit und Installation
Für eine sichere Handhabung sorgt der integrierte Untersteckschutz, der das Einführen der Leiter in die Fahrstuhlklemmen unterstützt. Das Gerät ist für den Anschluss von Phasenschienen und Kabeln ausgelegt und ermöglicht den Anbau von Hilfsgeräten. Mit einer Stoßstromfestigkeit von 3 kA und einer Kurzschlussfestigkeit von 10 kA erfüllt der Schutzschalter Anforderungen an die elektrische Sicherheit in komplexen Netzumgebungen wie TN-S, TN-C-S oder TT-Systemen.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Polzahl: 4
- Fehlerstrom-Typ: B
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
- Schutzart: IP20
Dieser allstromsensitive Schutzschalter ermöglicht durch seine Kurzzeitverzögerung und die Erfassung von Gleichfehlerströmen einen hohen Schutzstandard in industriellen Anlagen. Mit 40 A Bemessungsstrom und 30 mA Bemessungsfehlerstrom eignet er sich optimal für den Betrieb von Frequenzumrichtern und komplexen Leistungselektronik-Systemen. Die robuste Bauweise und die einfache Montage auf der DIN-Schiene machen ihn zu einer zuverlässigen Komponente für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411966 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4000 |
| Bemessungsstrom | 40 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3414972087902 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,376 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Ja |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 340-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Stress-Test Konform (1000V) | Nein |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
