Beschreibung

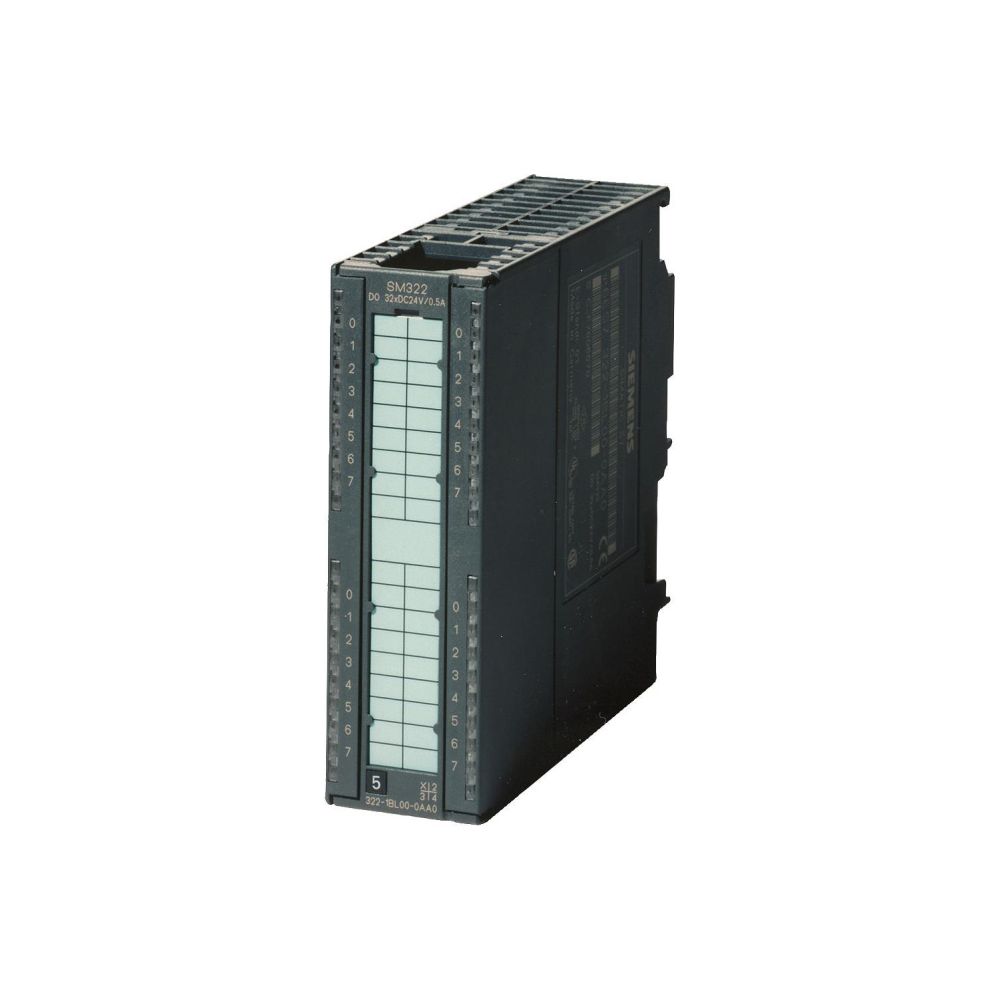

Siemens SIMATIC S7-300 Digitalausgabebaugruppe SM 322 16DA 24VDC 0,5A 20-polig 6ES73221BH010AA0
Die SIMATIC S7-300 Digitalausgabebaugruppe SM 322 ermöglicht die Übertragung digitaler Steuerungssignale an den Prozess. Sie wandelt interne Signalpegel in externe Pegel um und eignet sich für den Anschluss von Komponenten wie Magnetventilen, Schützen, Kleinmotoren, Lampen und Motorstartern. Die Baugruppe ist potentialgetrennt und verfügt über 16 konfigurierbare Transistorausgänge.
Funktionsweise
Die Baugruppe dient als Schnittstelle zwischen der Steuerung und den angeschlossenen Aktoren. Durch die Potentialtrennung wird eine sichere Signalübertragung ermöglicht. Die Ausgänge sind kurzschlussfest ausgeführt und unterstützen redundante Konfigurationen, was die Betriebssicherheit in automatisierten Anlagen erhöht.
Technische Daten
- Anzahl digitale Ausgänge: 16
- Ausgangsart: Transistor
- Ausgangsstrom: 0,5 A
- Versorgungsspannung: 20,4 - 28,8 V DC
- Zulässige Ausgangsspannung: 0 - 28,8 V
- Verzögerungszeit: 0,1 - 0,5 ms
- Breite: 40 mm
- Höhe: 125 mm
- Tiefe: 120 mm
Lieferumfang
- 1x Beschriftungsstreifen
- 1x Busverbinder
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 16 |
| Anzahl der digitalen Eingänge | 0 |
| Art der Ausgangsspannung | DC |
| Art des Digitalausgangs | Transistor |
| Artikelnummer | SIEMENS-6ES73221BH010AA0 |
| Ausgangsstrom | 0,5 |
| Ausgänge | 16 |
| Breite | 40 |
| Digitale Ausgänge konfigurierbar | Ja |
| EAN-13 | 4025515060918 |
| Eingänge | 0 |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,244 kg |
| Höhe | 125 |
| Kurzschlussschutz, Ausgänge vorhanden | Ja |
| Redundanzfähigkeit | Ja |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 120 |
| Versorgungsspannung DC | 20,4 - 28,8 |
| Verzögerungszeit bei Signalwechsel | 0,1 - 0,5 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 0 - 28,8 |
| WEEE-Nr. | 23691322 |
