Beschreibung

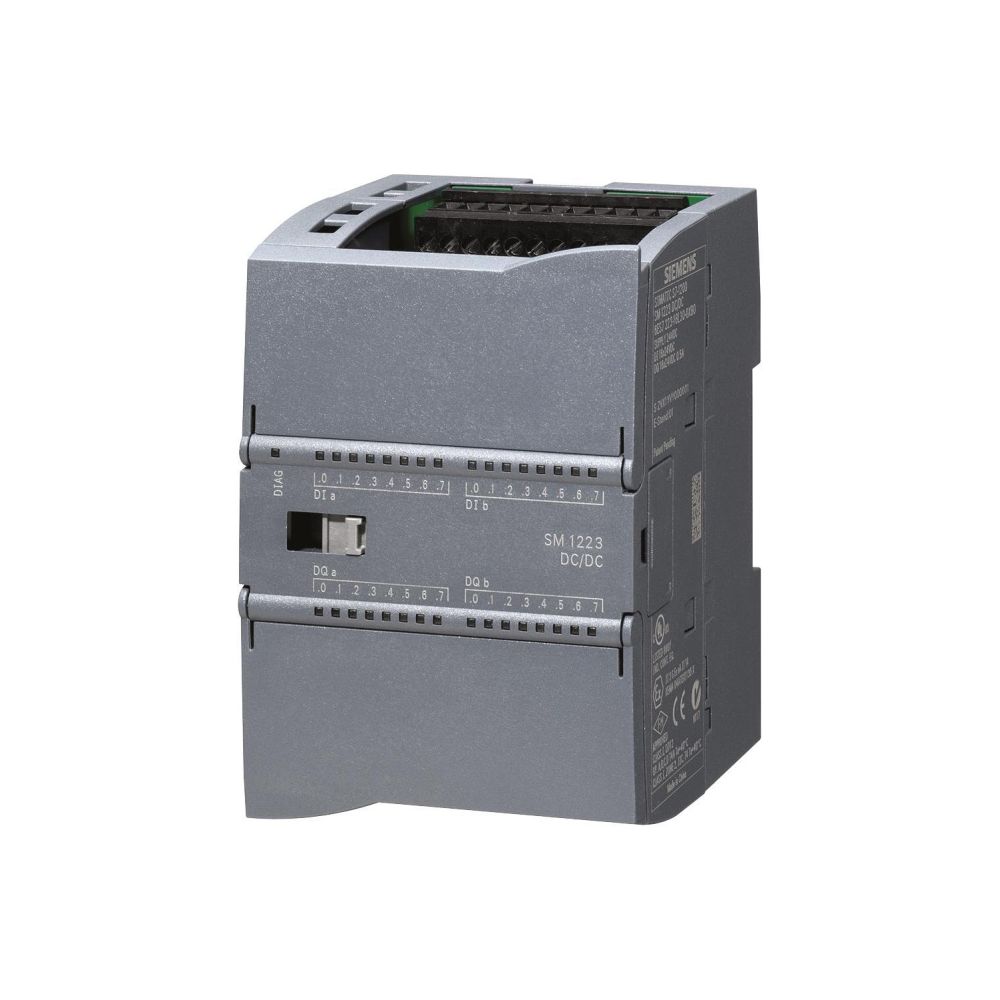

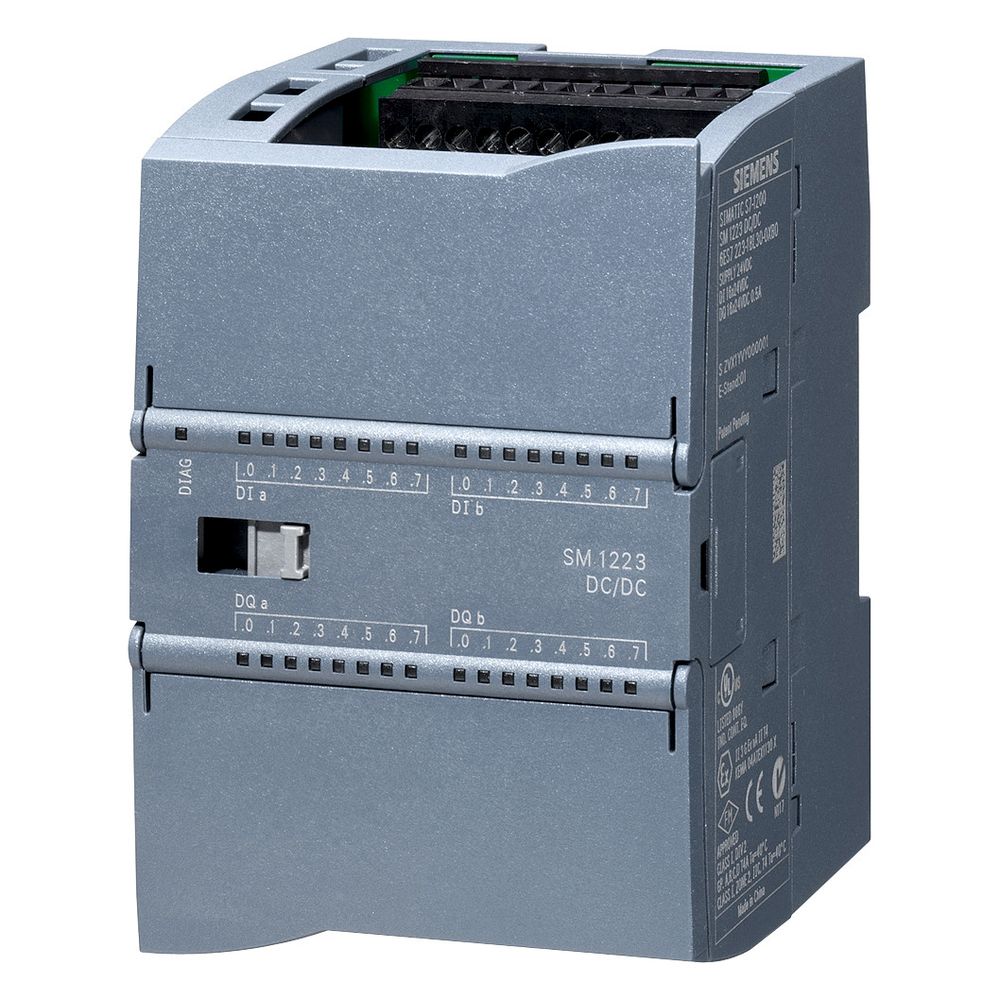

Siemens SIMATIC S7-1200 Digitale E/A SM1223 16DI/16DO 24VDC 16 Eingänge 16 Transistor-Ausgänge 100x70x75mm 6ES72231BL320XB0
Das Signalmodul SM 1223 von Siemens dient der Erweiterung der SIMATIC S7-1200 Steuerung um 16 digitale Eingänge und 16 digitale Ausgänge. Es ermöglicht eine flexible Anpassung der Steuerung an spezifische Automatisierungsaufgaben und die nachträgliche Erweiterung bestehender Anlagen. Die Komponente ist für den Betrieb mit Gleichspannung ausgelegt.
Funktionsweise

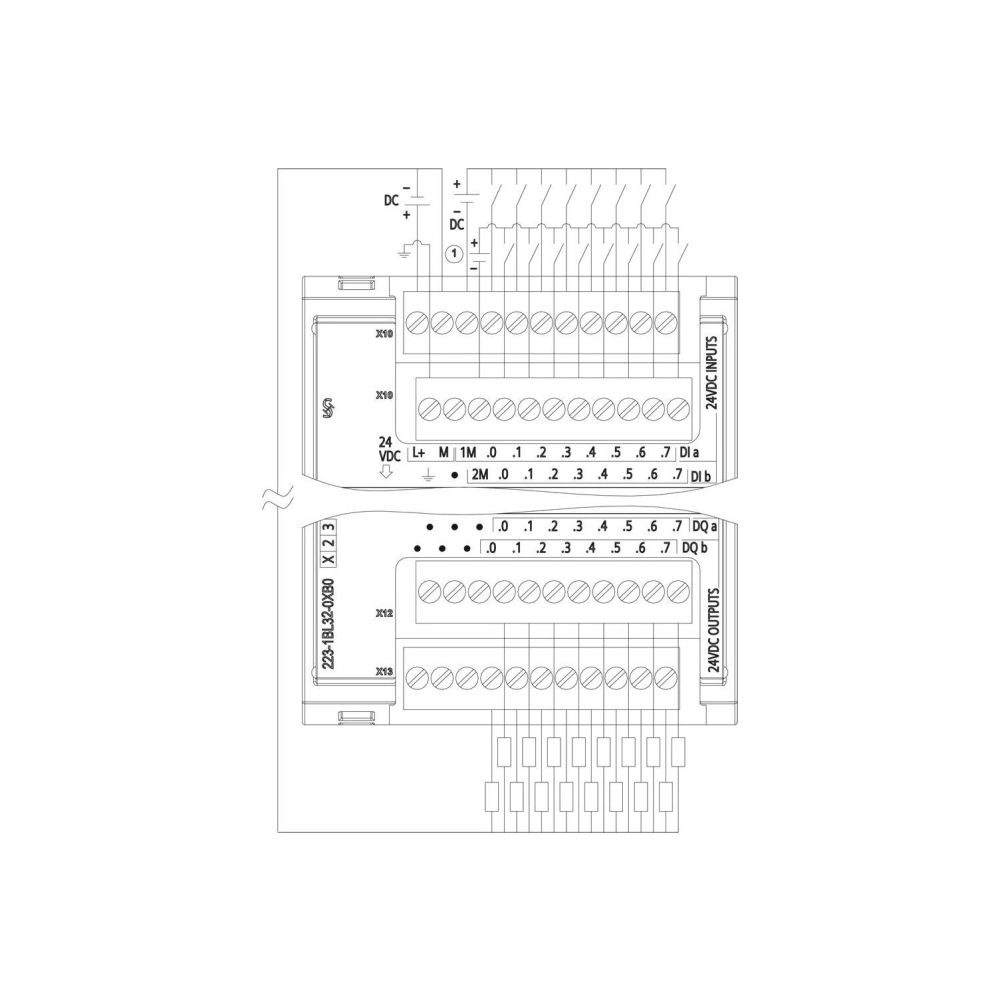

Das Modul stellt 16 digitale Eingänge nach IEC Typ 1 (P-lesend) sowie 16 Transistor-Ausgänge mit einem Ausgangsstrom von 0,5 A zur Verfügung. Die Eingangs- und Ausgangskonfiguration ist flexibel anpassbar, wobei die Verzögerungszeit bei Signalwechseln zwischen 0,2 ms und 12,8 ms liegt. Die Spannungsversorgung erfolgt über einen Bereich von 20,4 V bis 28,8 V DC.
Technische Daten
- Anzahl digitale Eingänge: 16
- Anzahl digitale Ausgänge: 16
- Ausgangsart: Transistor
- Ausgangsstrom: 0,5 A
- Versorgungsspannung: 20,4 - 28,8 V DC
- Eingangsstrom bei Signal 1: 4 mA
- Zulässige Eingangsspannung: 0 - 30 V
- Verzögerungszeit: 0,2 - 12,8 ms

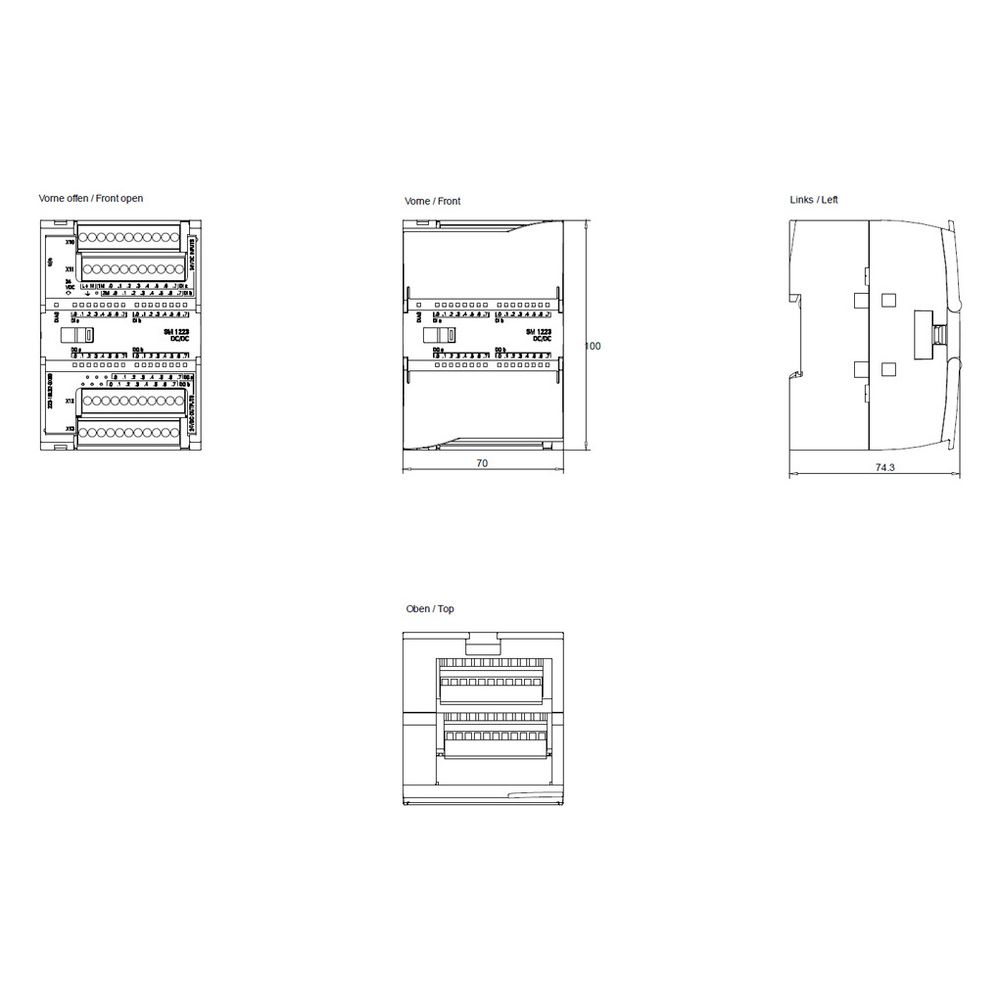

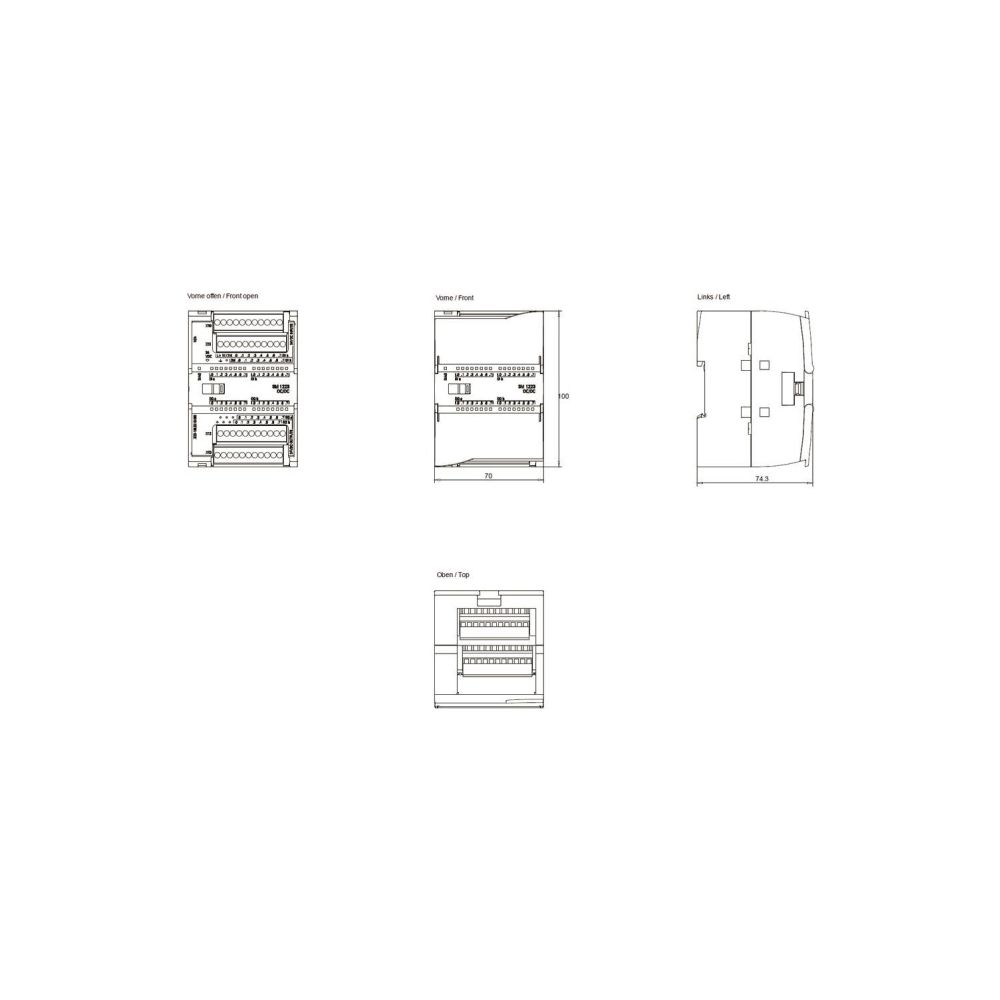

- Abmessungen (B x H x T): 70 mm x 100 mm x 75 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 16 |
| Anzahl der digitalen Eingänge | 16 |
| Art der Ausgangsspannung | DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | Transistor |
| Artikelnummer | SIEMENS-6ES72231BL320XB0 |
| Ausgangsstrom | 0,5 |
| Ausgänge | 16 |
| Breite | 70 |
| Digitale Ausgänge konfigurierbar | Ja |
| Digitale Eingänge konfigurierbar | Ja |
| EAN-13 | 6940408102002 |
| Eingangsstrom bei Signal 1 | 4 |
| Eingänge | 16 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,282 kg |
| Höhe | 100 |
| Kurzschlussschutz, Ausgänge vorhanden | Nein |
| Redundanzfähigkeit | Nein |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 75 |
| Versorgungsspannung DC | 20,4 - 28,8 |
| Verzögerungszeit bei Signalwechsel | 0,2 - 12,8 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 20,4 - 28,8 |
| Zulässige Spannung am Eingang | 0 - 30 |
| WEEE-Nr. | 23691322 |
