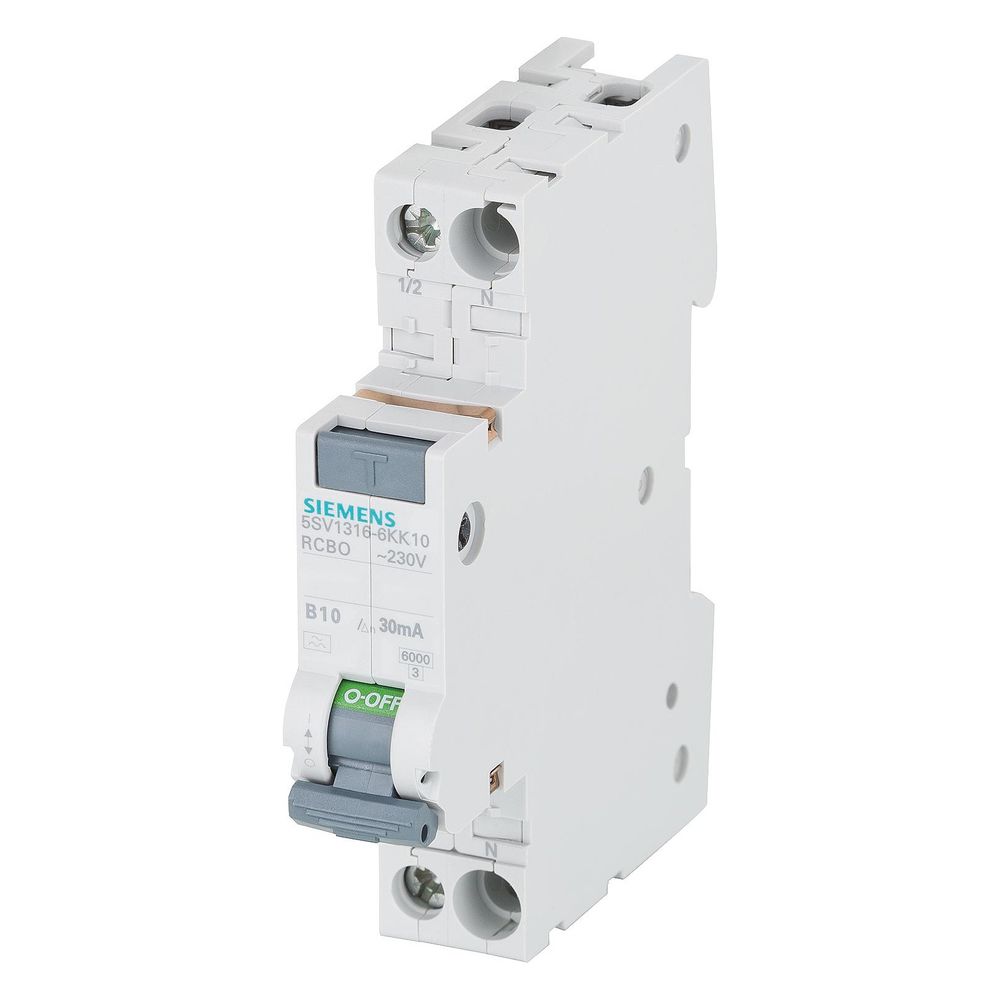

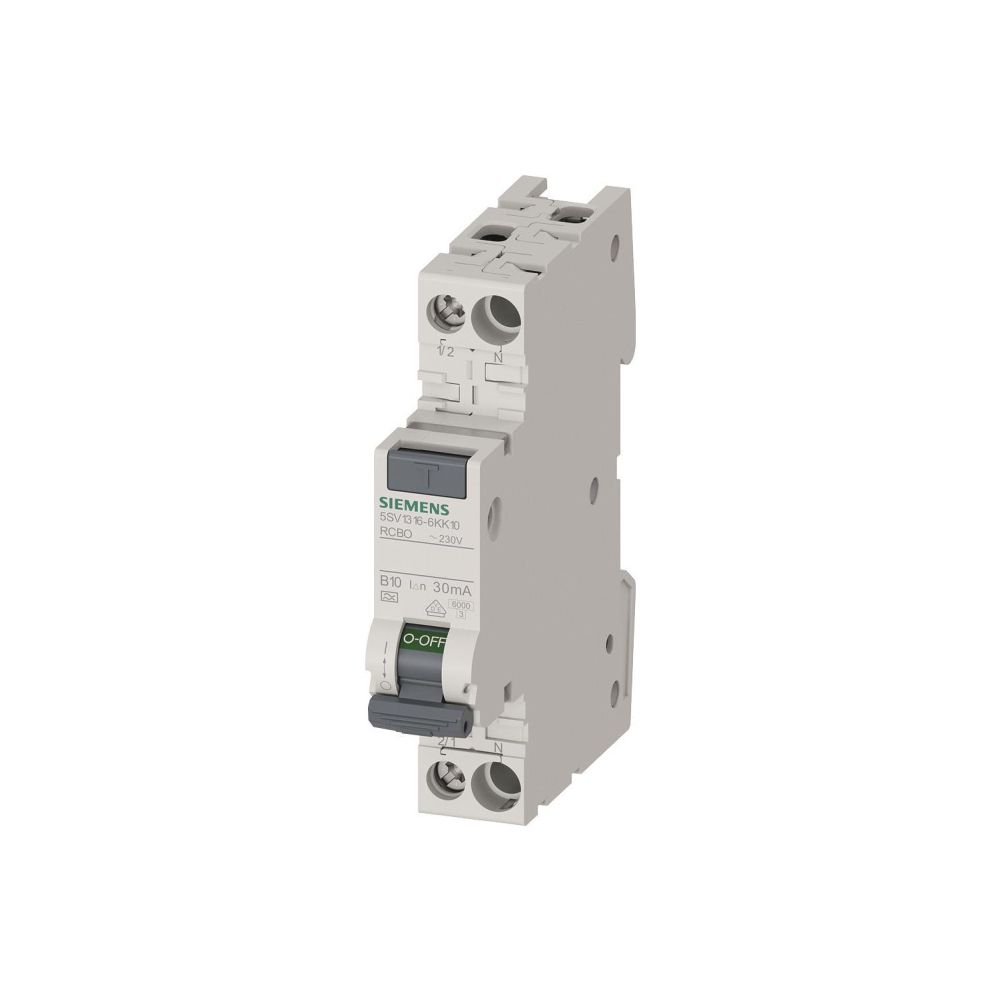

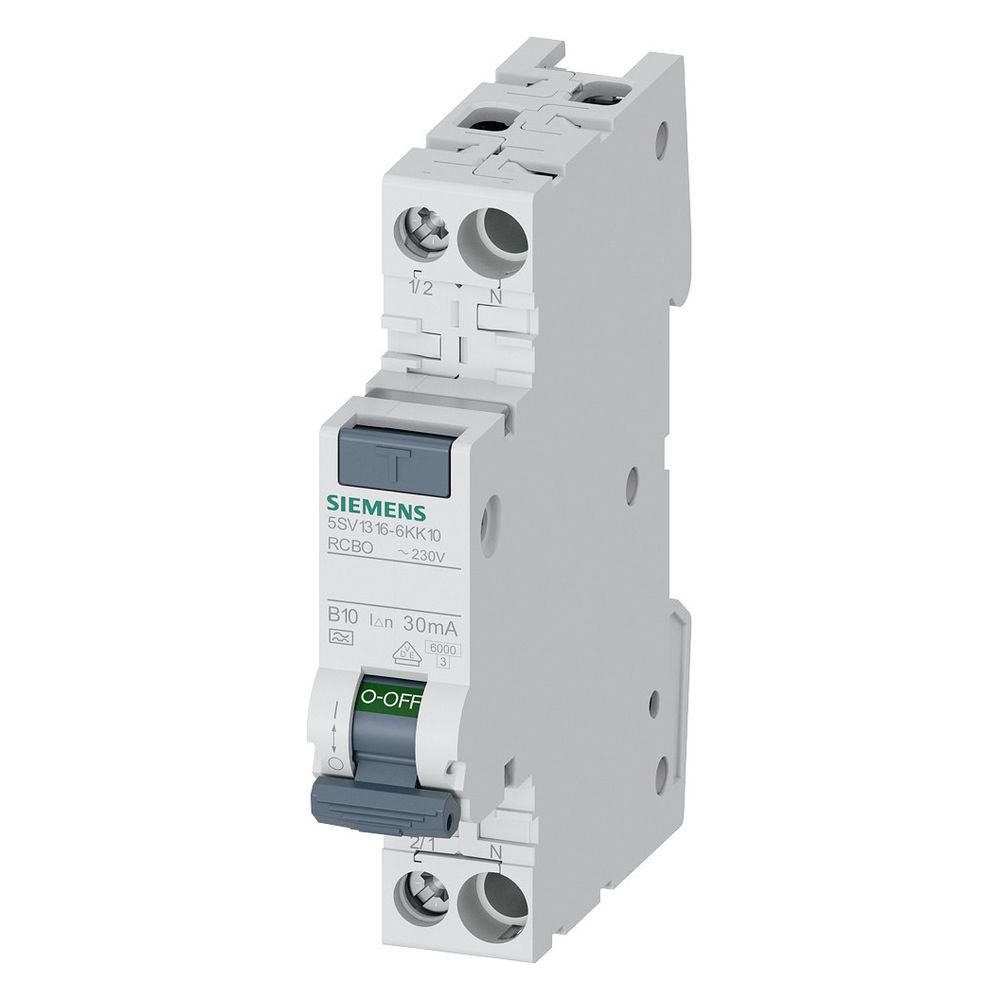

Siemens FI/LS-Schalter 5SV1 1 TE Typ A B10 30mA 6kA 230V 5SV1316-6KK10
Der FI/LS-Schalter 5SV1 von Siemens vereint Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem kompakten Gerät mit nur einer Teilungseinheit. Er ermöglicht einen kombinierten Personen- und Leitungsschutz zur Erhöhung der Betriebssicherheit und Anlagenverfügbarkeit. Das Gerät ist für die Montage auf DIN-Schienen konzipiert und eignet sich für den Einsatz in elektrischen Anlagen bei einer Bemessungsspannung von 230 V.
Funktionsweise und Montage

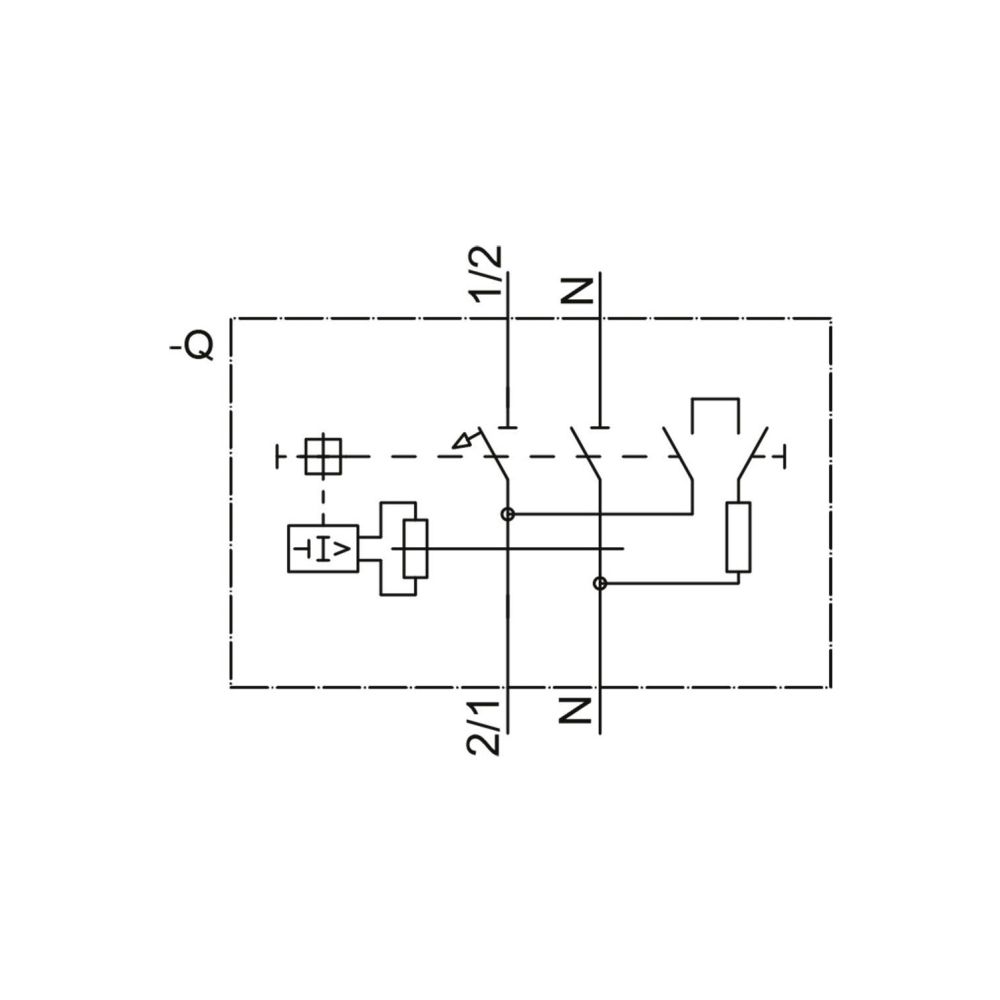

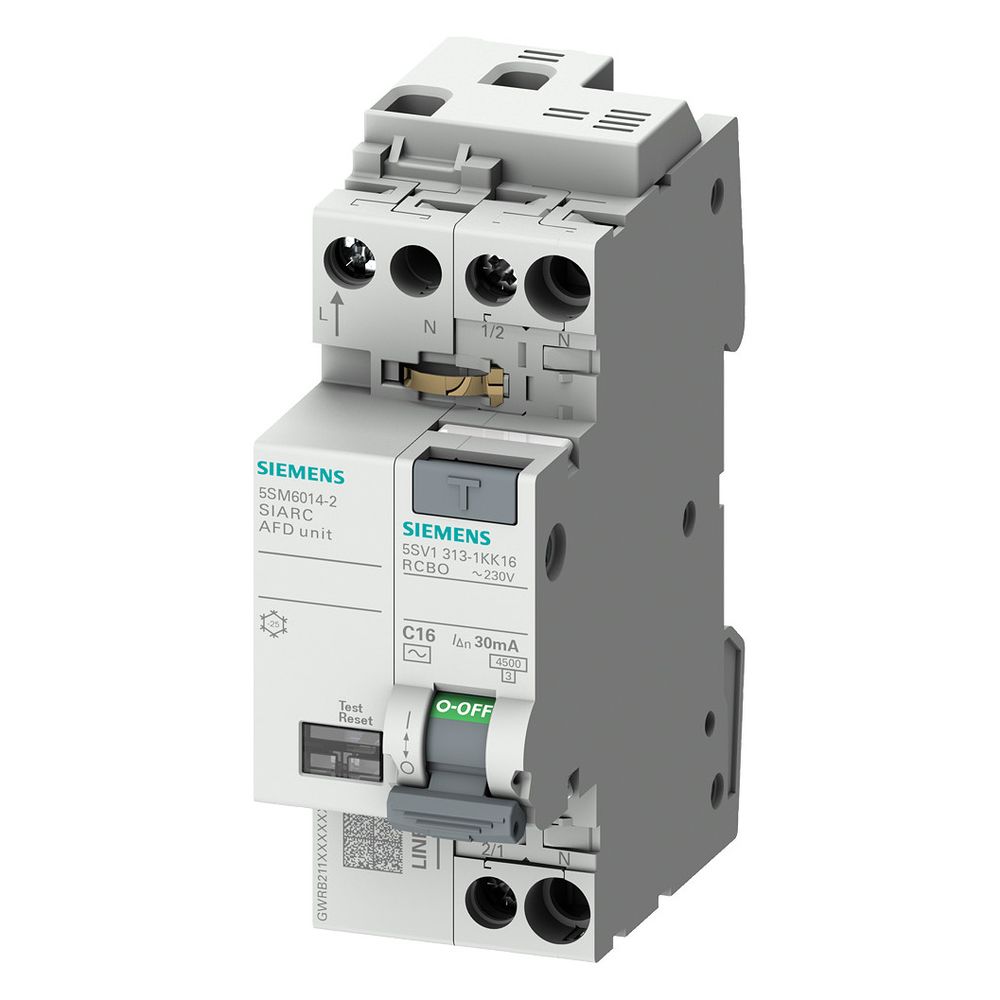

Der Schalter bietet einen unverzögerten Schutz und verfügt über einen mitschaltenden Neutralleiter. Durch die schmale Bauweise von einer Teilungseinheit lässt sich der Platzbedarf in der Verteilung minimieren. In Kombination mit einem Brandschutzschalter-Block ist eine Erweiterung um präventive Brandschutzfunktionen möglich. Die Installation erfolgt durch eine einfache Montage auf der DIN-Schiene.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsschaltvermögen: 6 kA
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Polzahl gesamt: 2
- Anzahl abgesicherte Pole: 1

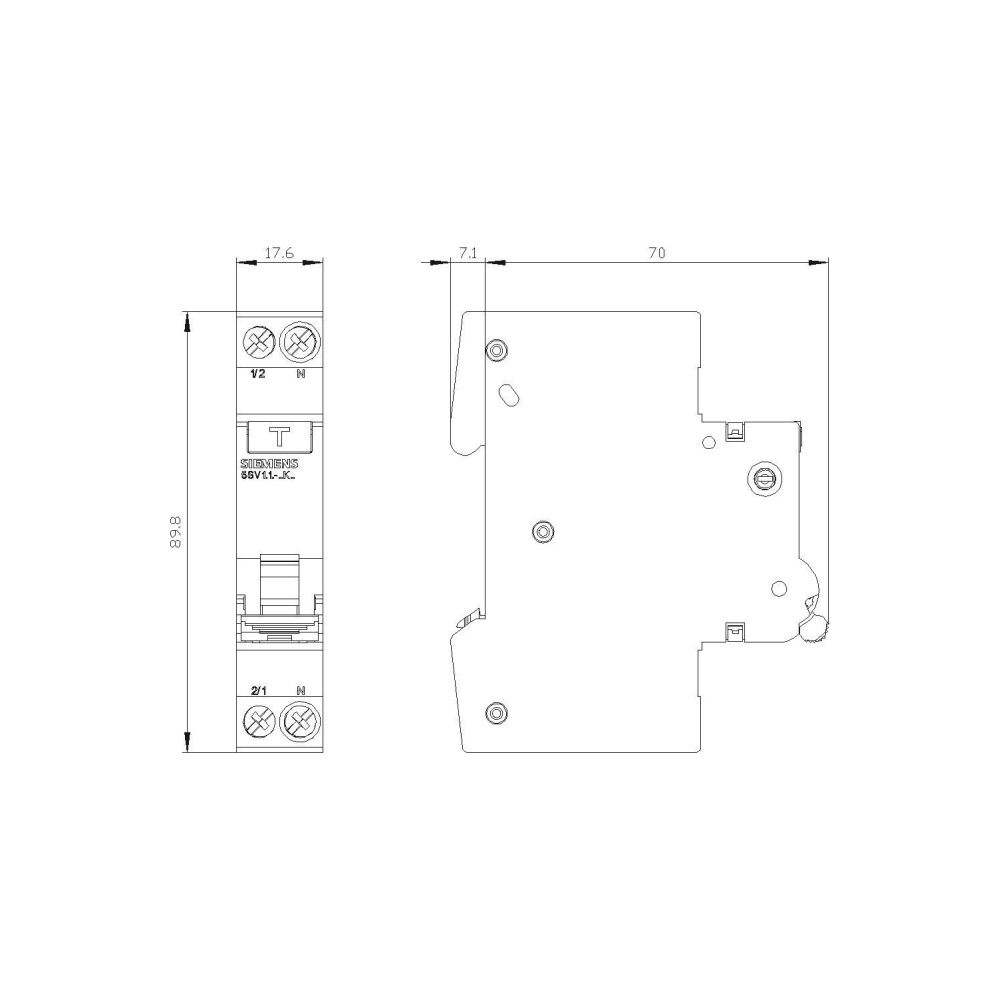

- Einbautiefe: 70 mm
- Breite: 1 TE
- Umgebungstemperatur: -25 bis 45 °C
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 10 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13166KK10 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 25 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869557755 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,129 kg |
| Info | kr |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 10 |
| TE | 1 |
| Teilungs-Einheiten | 1 |
| Typ | B 1 pol, + |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Unterputzmontage | Ja |
| Verlustleistung | 2,2 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
