Beschreibung

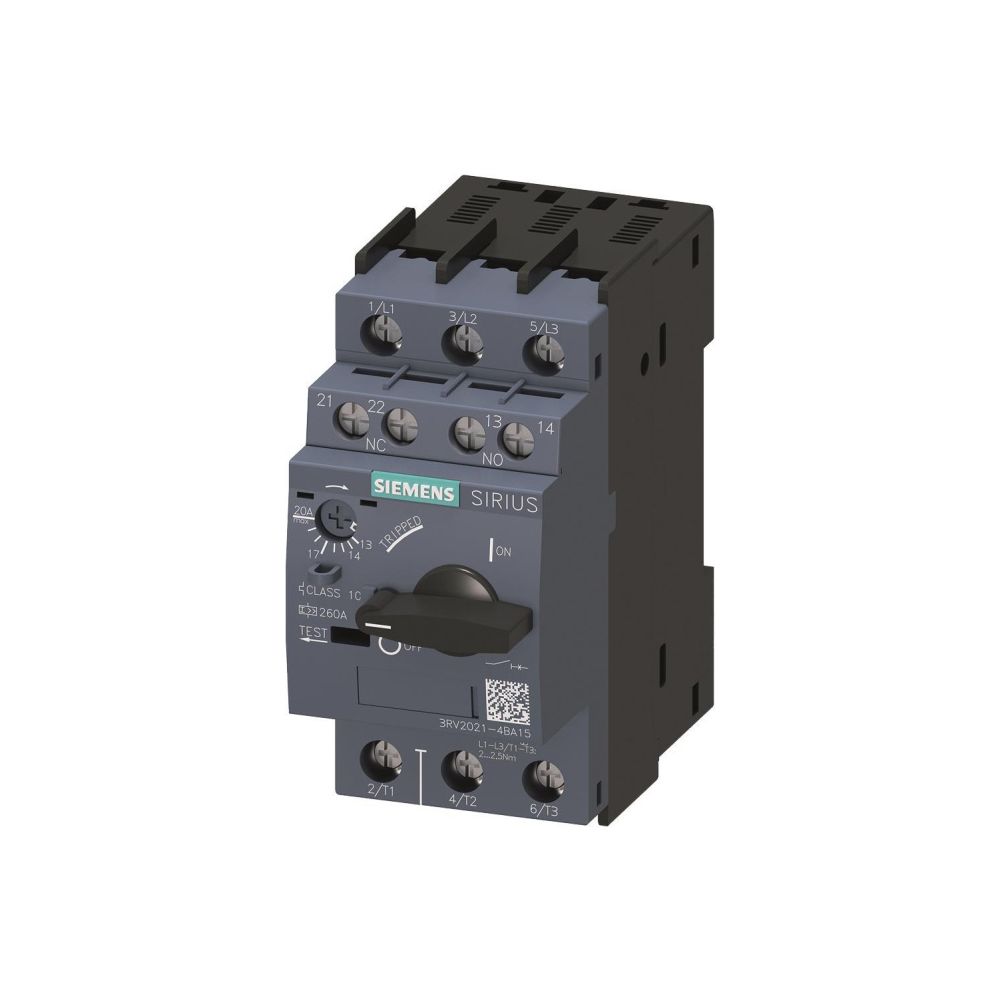

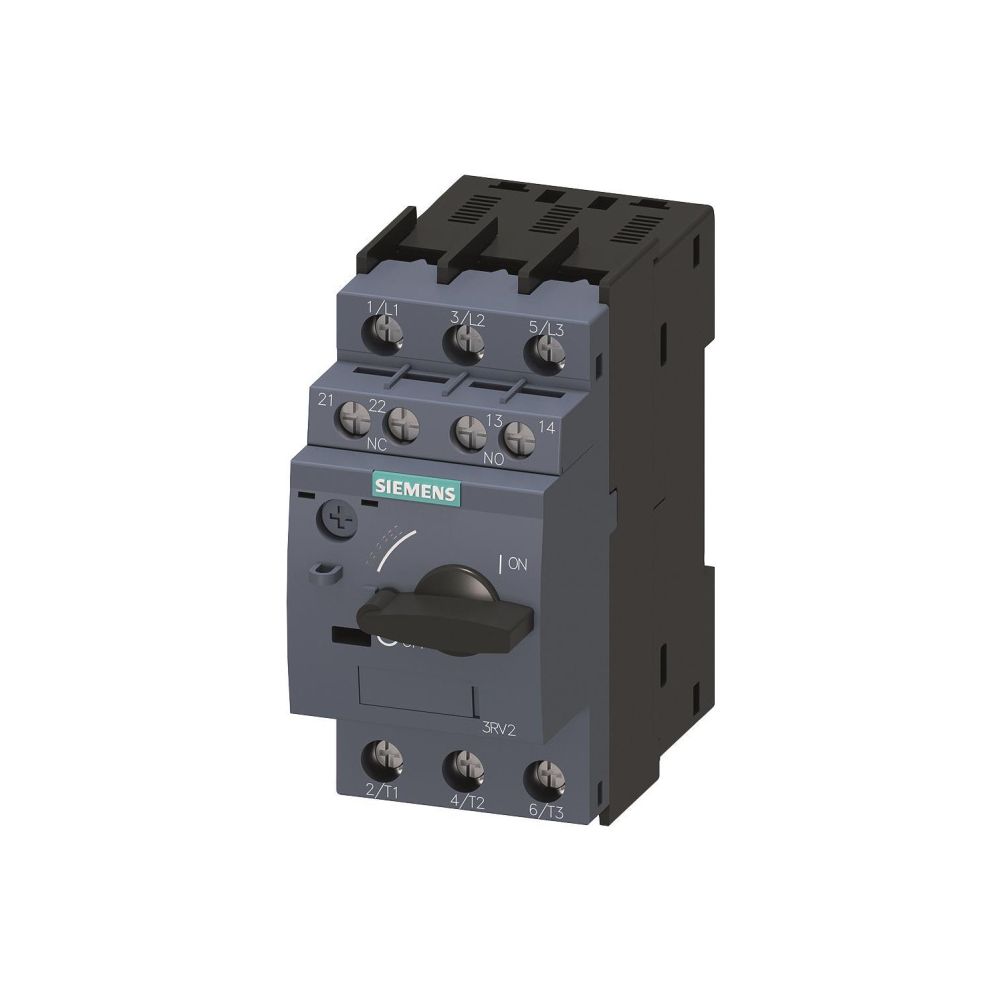

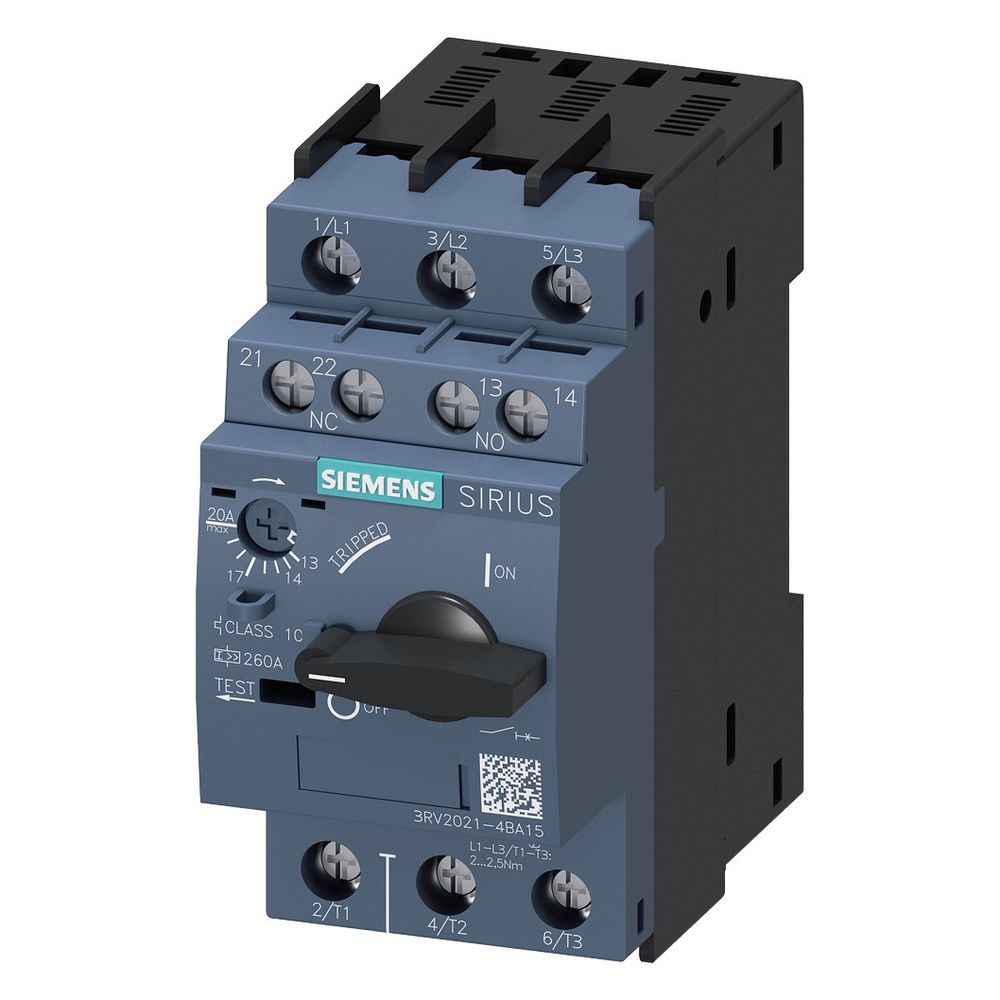

Siemens Motorschutzschalter SIRIUS 3RV2021-4BA15 S0 13-20A 7,5kW mit Hilfsschalter 97x45x97mm

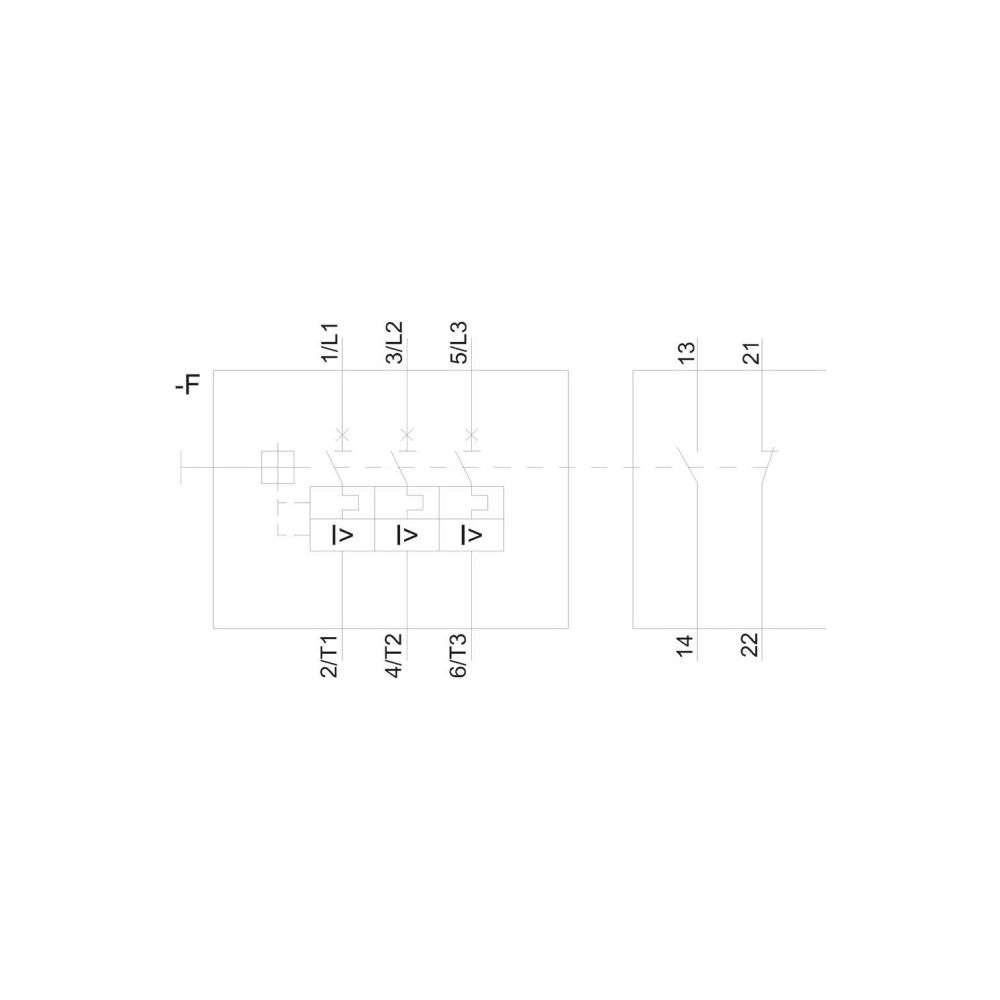

Der Motorschutzschalter SIRIUS 3RV2021-4BA15 in Baugröße S0 dient dem sicheren Abschalten bei Kurzschluss sowie dem Schutz von Anlagen und Verbrauchern vor Überlast. Das für IE3- und IE4-Motoren optimierte Einbaugerät verfügt über einen thermischen Überlastschutz, eine Phasenausfallempfindlichkeit und einen integrierten Hilfsschalter. Die kompakte Bauweise ermöglicht eine effiziente Integration in Verbraucherabzweige.
Funktionsweise und Anwendung
Der Leistungsschalter arbeitet mit magnetischer Auslösetechnik und bietet ein Standardschaltvermögen. Er ist für den Einsatz in verschiedenen Applikationen konzipiert, darunter der Motorschutz und die sichere Trennung vom Netz. Durch die geringe Abwärme und die robuste Festeinbautechnik eignet sich das Gerät für anspruchsvolle industrielle Umgebungen. Der Anschluss erfolgt über Schraubklemmen, die eine dauerhafte und rüttelsichere Verbindung sicherstellen.
Technische Daten
- Einstellbereich Überlastauslöser: 13 - 20 A
- Bemessungsdauerstrom: 20 A
- Bemessungsbetriebsleistung bei 400 V: 7,5 kW
- Kurzschlussausschaltstrom Icu bei 400 V: 55 kA
- Unverzögerter Kurzschlussauslöser: 260 A
- Polzahl: 3
- Schutzart: IP20
- Verlustleistung: 10,5 W

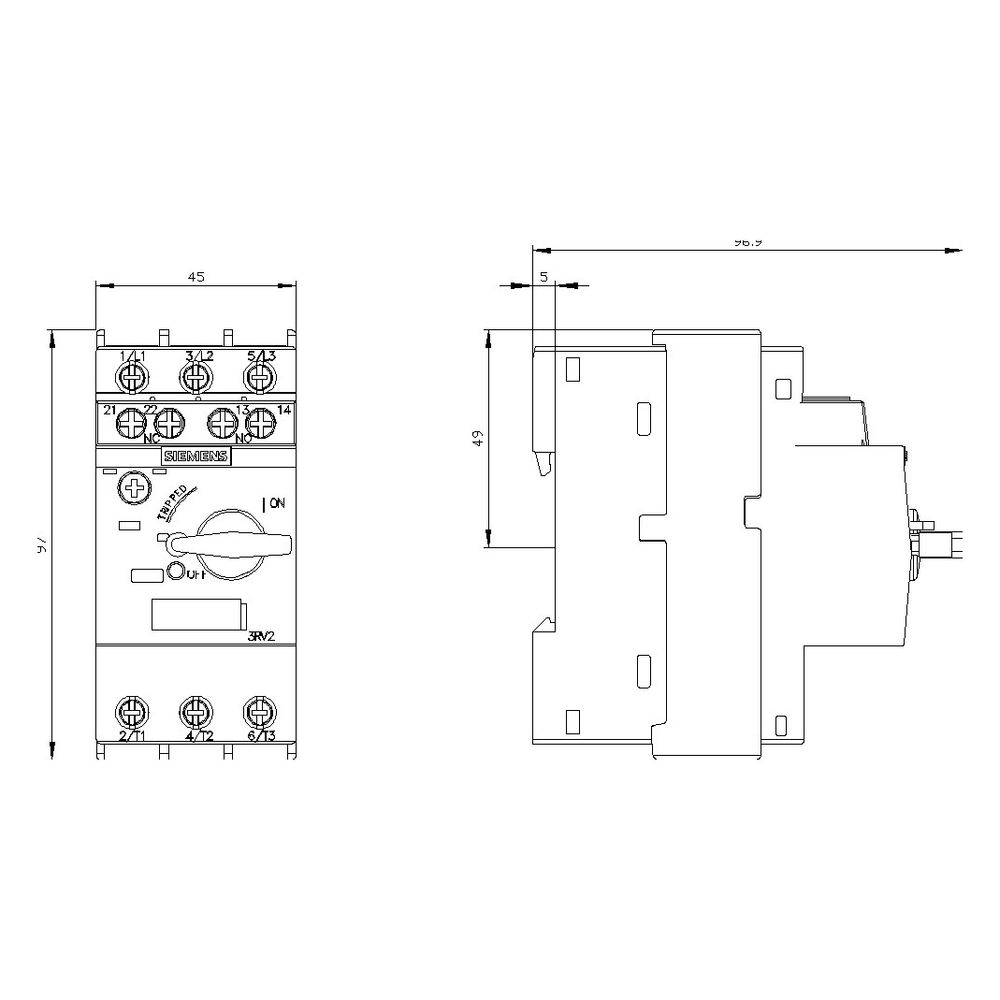

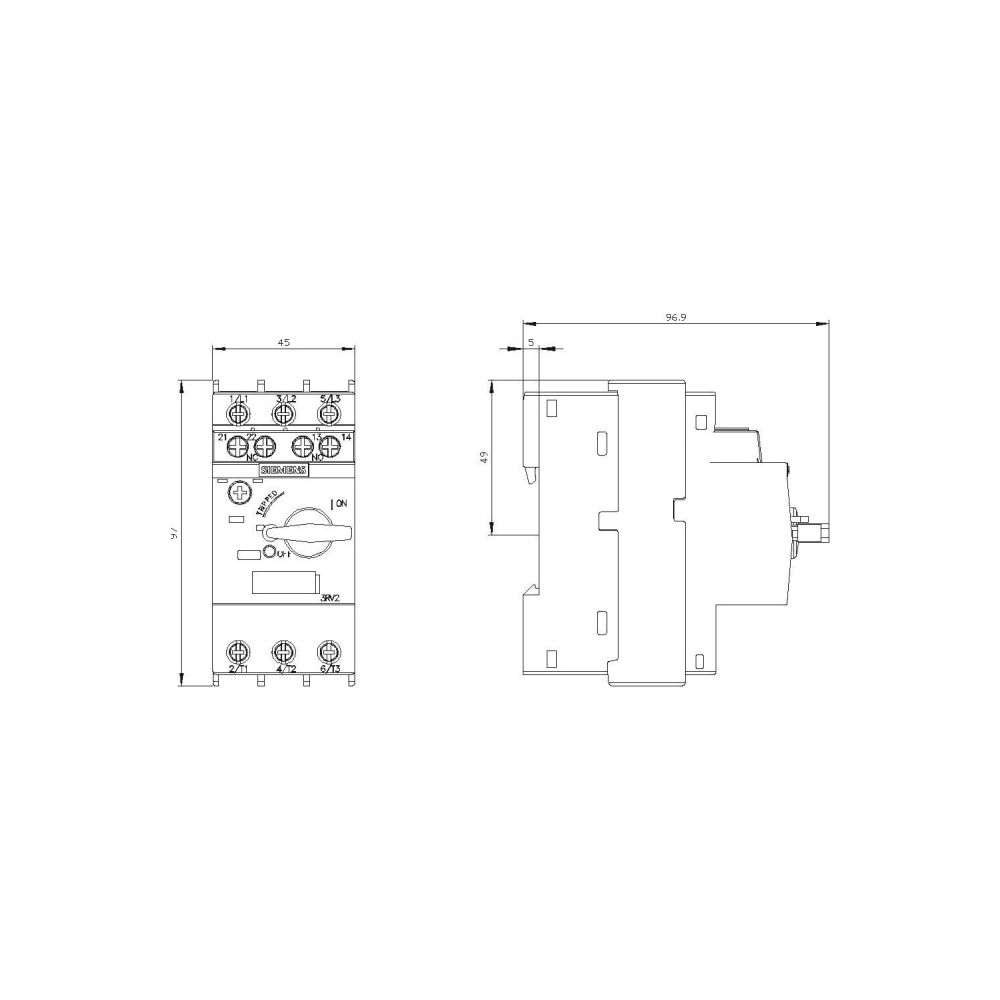

- Breite: 45 mm
- Höhe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SIEMENS-3RV20214BA15 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 20 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 |
| Breite | 45 |
| EAN-13 | 4011209841260 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 260 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,376 kg |
| Höhe | 97 |
| Kurzschlussstrom Icu | 55 |
| Leistung | 7,5 |
| Leistung bei 230V | 5,5 |
| Mit integriertem Hilfsschalter | Ja |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 97 |
| Verlustleistung | 10,5 |
| Überlastauslöser Stromeinstellung | 13 - 20 |
| WEEE-Nr. | 23691322 |
