Beschreibung

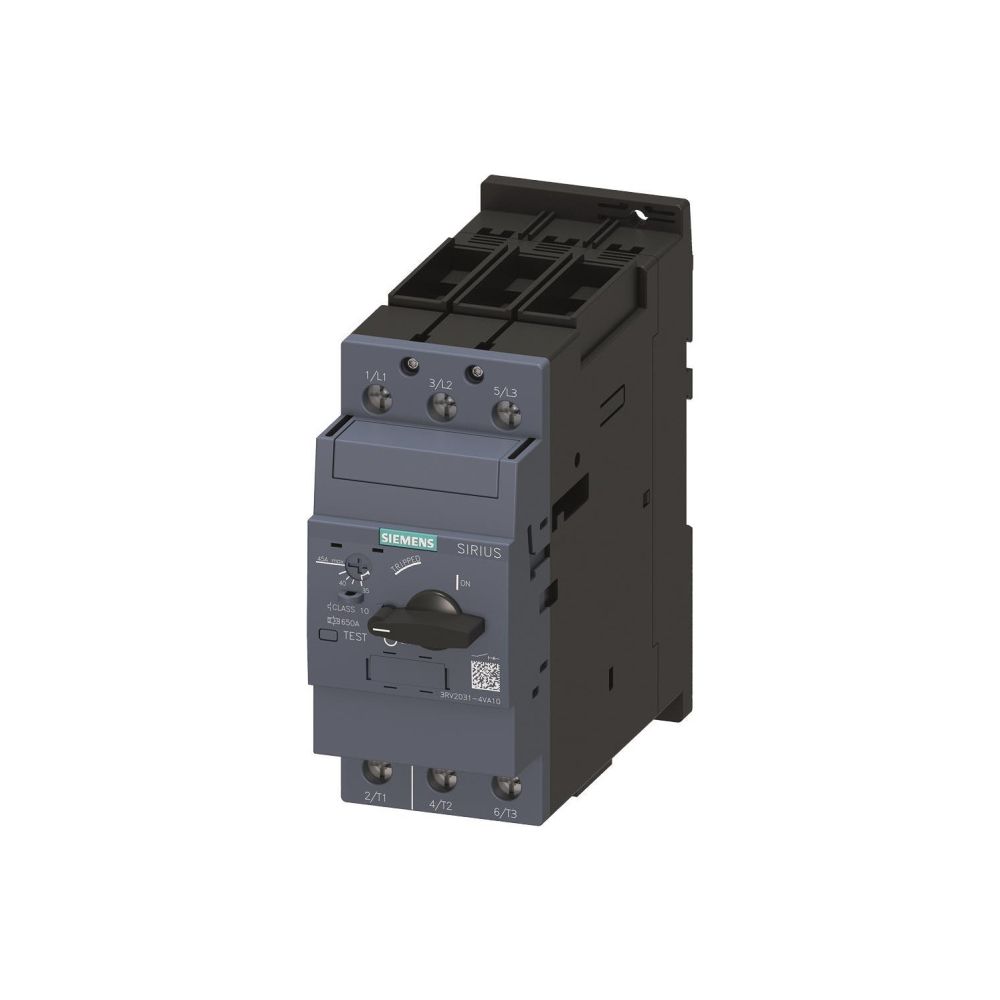

Siemens Leistungsschalter 3RV20314VA10 Motorschutz 35-45A 690V IP20 140x55x149mm
Der Leistungsschalter 3RV20314VA10 von Siemens dient dem zuverlässigen Motorschutz in industriellen Anlagen. Das dreipolige Einbaugerät für die Festeinbautechnik bietet einen thermischen Überlastschutz sowie eine magnetische Auslösetechnik für einen sicheren Betrieb bei Bemessungsströmen bis 45 A.
Funktionsweise und Montage
Der Leistungsschalter ist phasenausfallempfindlich und ermöglicht eine präzise Stromeinstellung des Überlastauslösers im Bereich von 35 bis 45 A. Die elektrische Anbindung erfolgt über einen robusten Schraubanschluss im Hauptstromkreis. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einer hohen Kurzschlussfestigkeit eignet sich das Gerät für anspruchsvolle Schaltaufgaben in der Antriebstechnik.
Technische Daten
- Einstellbereich Überlastauslöser: 35 - 45 A
- Kurzschlussauslöser: 650 A
- Bemessungsdauerstrom: 45 A
- Bemessungsbetriebsleistung bei 400 V: 22 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 65 kA
- Bemessungsbetriebsspannung: 690 V
- Verlustleistung: 24,5 W
- Polzahl: 3
- Schutzart: IP20
- Abmessungen (H x B x T): 140 mm x 55 mm x 149 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SIEMENS-3RV20314VA10 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 11 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 45 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 65 |
| Breite | 55 |
| EAN-13 | 4011209945692 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 650 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,106 kg |
| Höhe | 140 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 149 |
| Verlustleistung | 24,5 |
| Überlastauslöser Stromeinstellung | 35 - 45 |
| WEEE-Nr. | 23691322 |
