Beschreibung

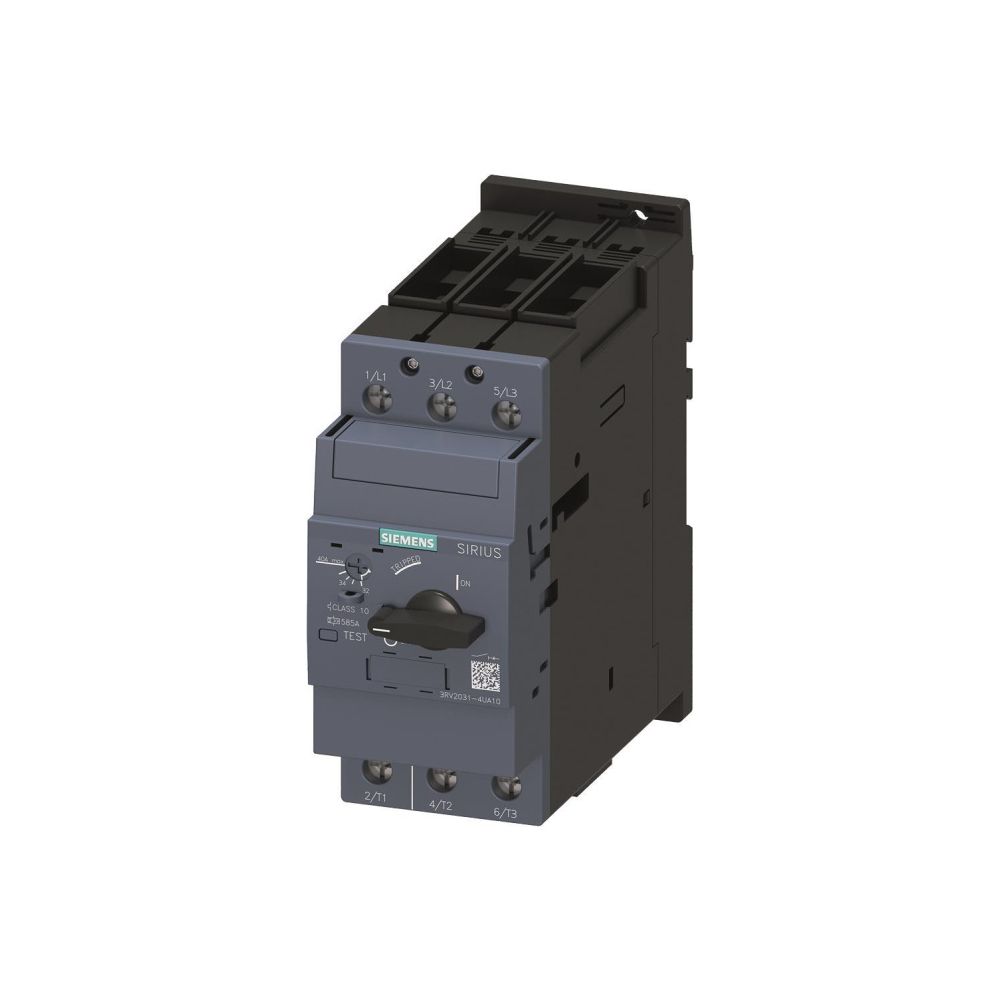

Siemens Leistungsschalter 3RV20314UA10 Motorschutz 32-40A 690V IP20 140x55x149mm
Der Siemens 3RV20314UA10 Leistungsschalter dient als zuverlässiger Motorschutz mit einem Einstellbereich von 32 bis 40 A. Das 3-polige Einbaugerät bietet einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit für industrielle Anwendungen.
Funktionsweise und Montage
Der Leistungsschalter arbeitet mit magnetischer Auslösetechnik und ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt. Die Installation erfolgt als Festeinbautechnik, wobei der Anschluss des Hauptstromkreises über Schraubanschlüsse realisiert wird. Das Gerät ist für den Schutz von Motoren mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V optimiert.
Technische Daten
- Überlastauslöser Stromeinstellung: 32 - 40 A
- Kurzschlussauslöser Einstellbereich: 585 A
- Bemessungsdauerstrom: 40 A
- Bemessungsbetriebsleistung bei 400 V: 18,5 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 65 kA
- Bemessungsbetriebsspannung: 690 V
- Verlustleistung: 20 W
- Schutzart: IP20

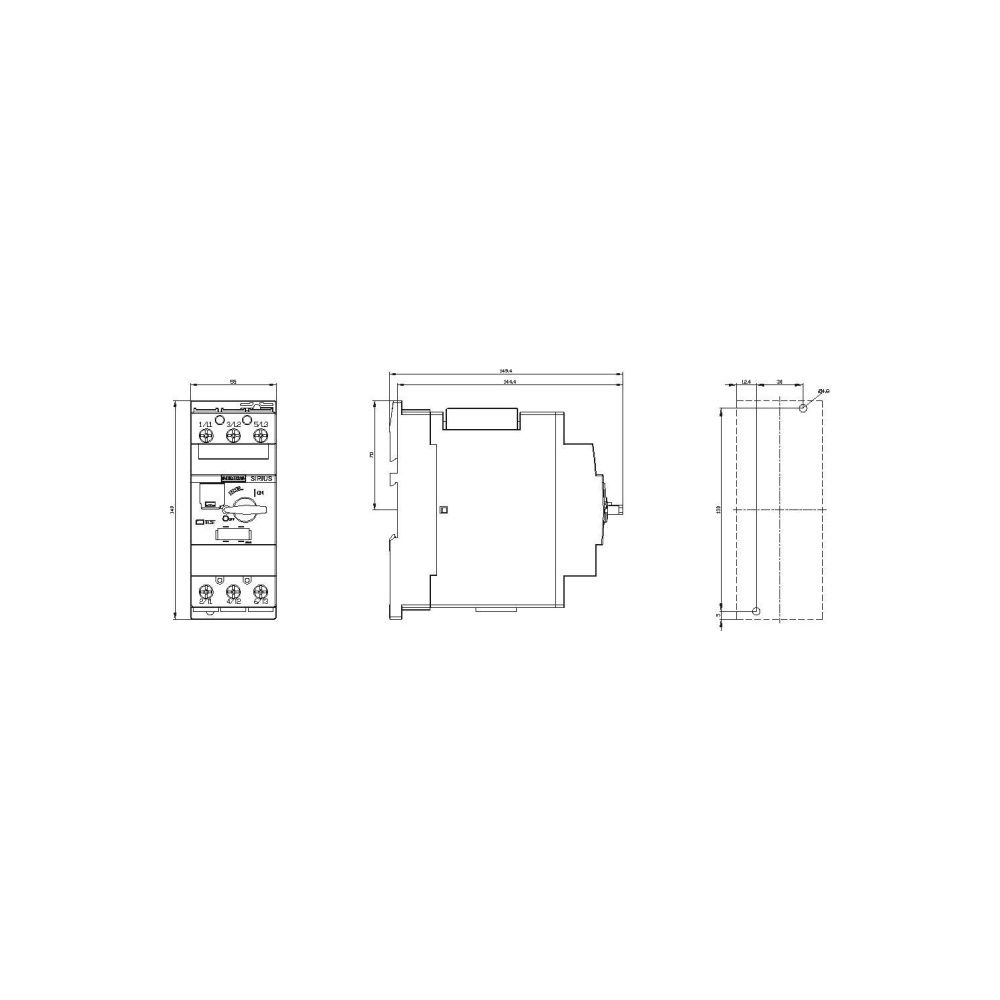

- Abmessungen (H x B x T): 140 mm x 55 mm x 149 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SIEMENS-3RV20314UA10 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 11 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 40 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 65 |
| Breite | 55 |
| EAN-13 | 4011209945678 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 585 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,107 kg |
| Höhe | 140 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 149 |
| Verlustleistung | 20 |
| Überlastauslöser Stromeinstellung | 32 - 40 |
| WEEE-Nr. | 23691322 |
