Beschreibung

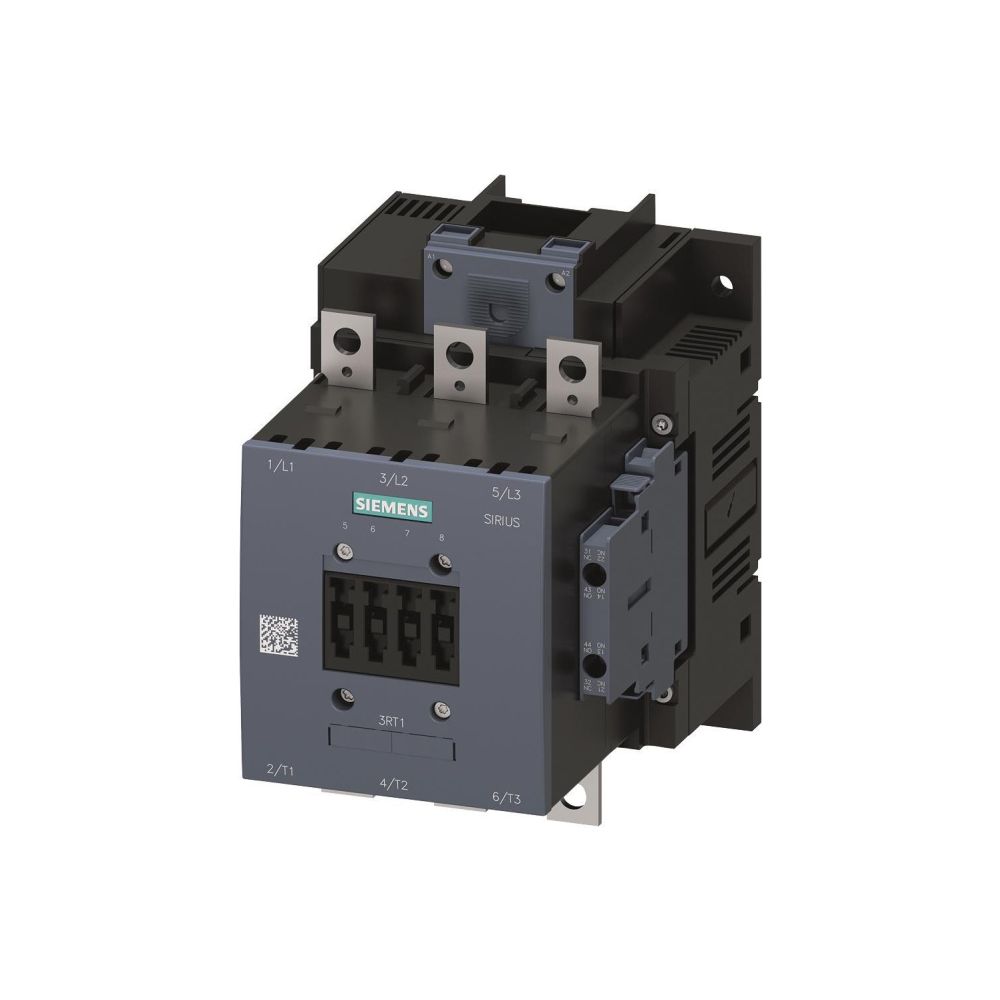

Siemens Schütz 3RT10566AP36 90kW 400V AC/DC 220-240V 2 Schließer 2 Öffner 120x172x170mm
Das Schütz 3RT10566AP36 von Siemens ist für eine Bemessungsbetriebsleistung von 90 kW bei 400 V im AC-3 Betrieb ausgelegt. Die Komponente verfügt über drei Hauptkontakte sowie zwei Schließer- und zwei Öffner-Hilfskontakte und ist für den AC/DC-Betrieb mit einer Steuerspeisespannung von 220 bis 240 V geeignet. Das für den Reiheneinbau konzipierte Gerät nutzt einen Schienenanschluss für den Hauptstromkreis.
Technische Daten
- Bemessungsbetriebsleistung AC-3 (400 V): 90 kW
- Bemessungsbetriebsstrom AC-3 (400 V): 185 A
- Bemessungsbetriebsstrom AC-1 (400 V): 215 A
- Betriebsspannung: 1000 V
- Steuerspeisespannung: 220 - 240 V AC/DC

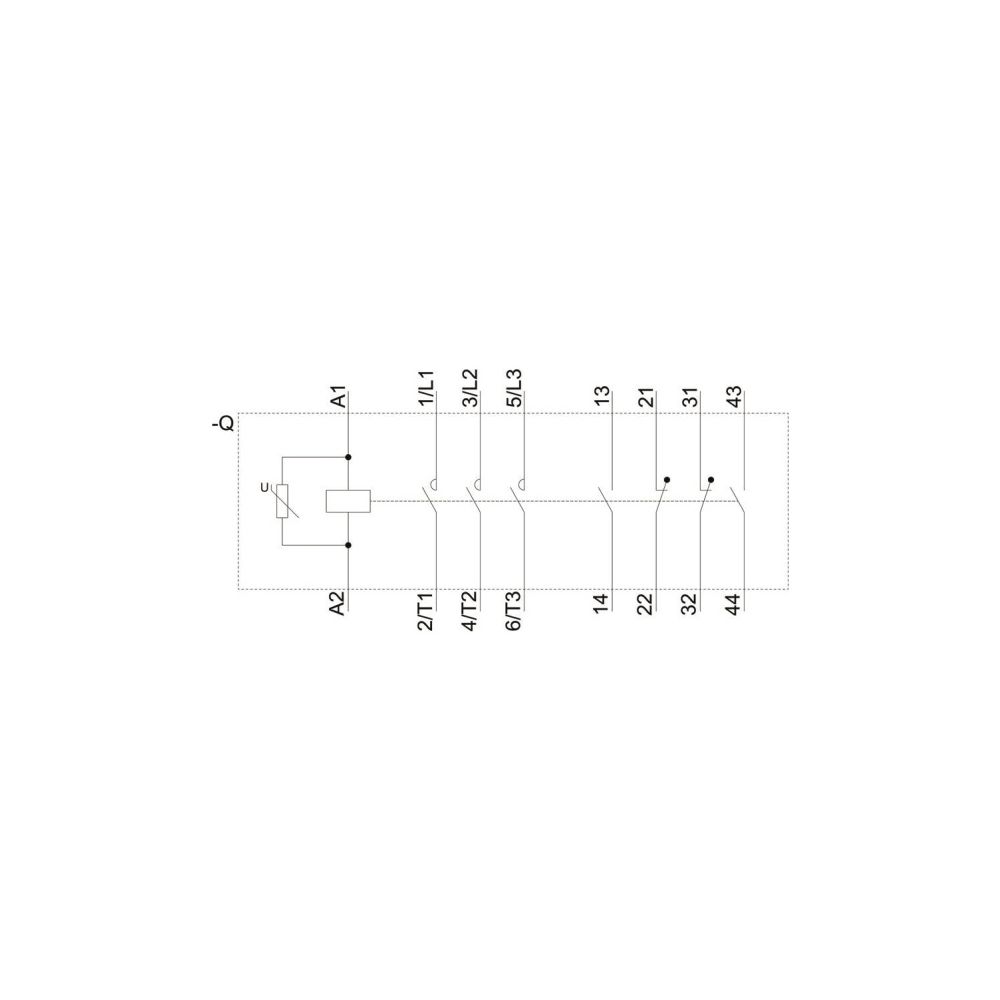

- Hilfskontakte: 2 Schließer, 2 Öffner
- Hauptkontakte: 3 Schließer
- Anschlussart: Schienenanschluss
- Breite: 120 mm
- Höhe: 172 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT10566AP36 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 90 |
| Bemessungsbetriebsleistung NEMA | 110,324819999 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 215 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 185 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 160 |
| Bemessungssteuerspeisespannung AC 50 Hz | 220 - 240 |
| Bemessungssteuerspeisespannung AC 60 Hz | 220 - 240 |
| Bemessungssteuerspeisespannung DC | 220 - 240 |
| Betriebsspannung AC 50 Hz | 1000 |
| Betriebsspannung AC 60 Hz | 1000 |
| Breite | 120 |
| EAN-13 | 4011209507531 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,335 kg |
| Höhe | 172 |
| Spannungsart zur Betätigung | AC/DC |
| Tiefe | 170 |
| WEEE-Nr. | 23691322 |
