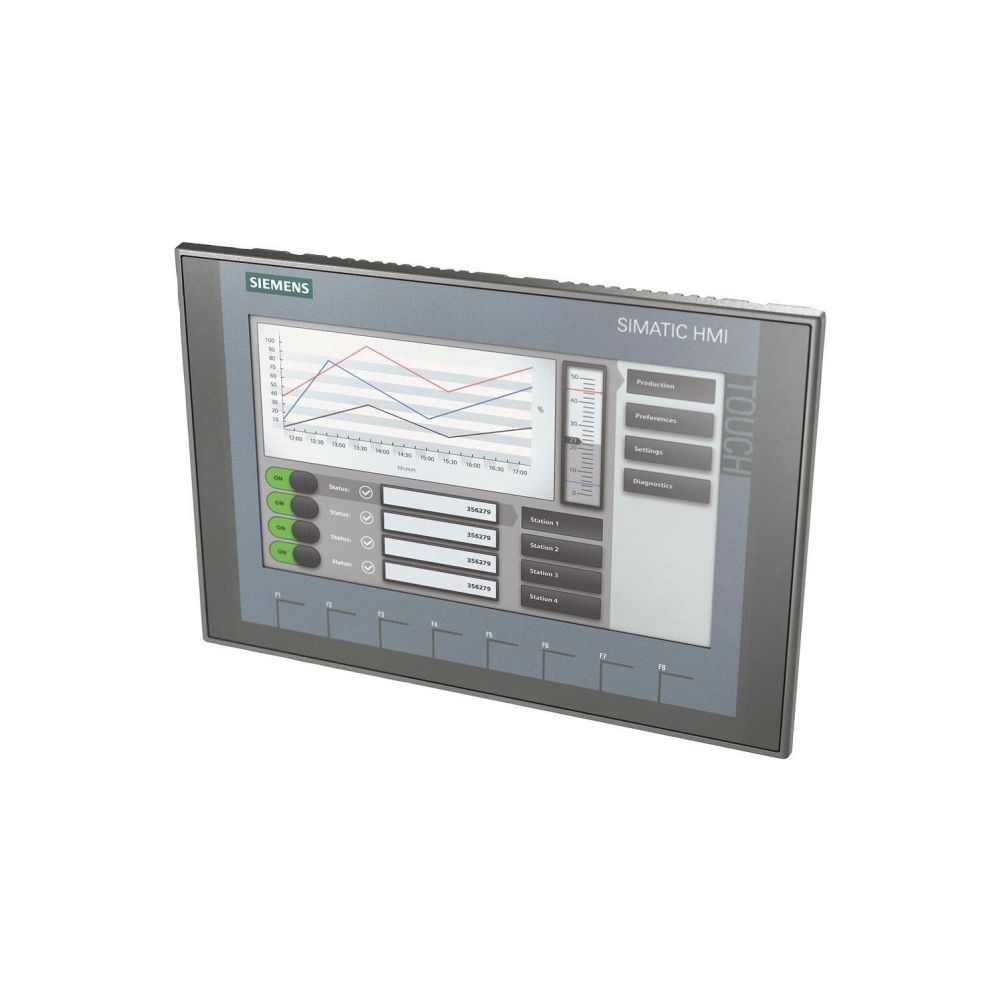

Siemens SIMATIC HMI KTP900 Basic Panel 9" TFT Touch/Tasten 800x480px IP65 6AV21232JB030AX0
Das SIMATIC HMI KTP900 Basic Panel von Siemens ermöglicht eine effiziente Bedienung und Beobachtung von Maschinen und Anlagen. Das 9 Zoll große TFT-Farbdisplay bietet eine Auflösung von 800 x 480 Bildpunkten und kombiniert eine resistive Touch-Technologie mit acht frei programmierbaren Funktionstasten. Die Anbindung erfolgt über eine PROFINET-Schnittstelle, wobei das Gerät für den industriellen Einsatz frontseitig die Schutzart IP65 erfüllt.
Funktionsweise
Das Panel unterstützt eine Vielzahl an Protokollen wie TCP/IP, Modbus und EtherNet/IP, was eine flexible Integration in bestehende Automatisierungsumgebungen erlaubt. Neben der Prozesswertdarstellung und -vorgabe verfügt das System über ein integriertes Meldesystem mit Puffer und Quittierung sowie eine Rezepturverwaltung. Die Bedienung wird durch eine numerische und alphanumerische Tastatur sowie einen Passwortschutz mit 50 Ebenen unterstützt.
Technische Daten
- Bildschirmdiagonale: 9 Zoll
- Auflösung: 800 x 480 Pixel
- Anzahl Farben: 65536
- Versorgungsspannung: 19,2 - 28,8 V DC
- Schnittstellen: 1x Industrial Ethernet, 1x PROFINET, 1x USB
- Anzahl Funktionstasten: 8
- Projektspeicher: 10000 kByte
- Schutzart frontseitig: IP65
- Betriebstemperatur: 0 - 50 °C
- Einbautiefe: 39,4 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 800 |
| Anzahl der Bildpunkte, vertikal | 480 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 65536 |
| Anzahl der Funktionstasten, programmierbar | 8 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 1 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 10 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21232JB030AX0 |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 9 |
| Breite der Front | 267 |
| EAN-13 | 4034106029234 |
| Einbautiefe | 39,4 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,138 kg |
| Höhe der Front | 182 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Nein |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 10000 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsart der Versorgungsspannung | DC |
| Touch-Technologie | Resistiv-Touch |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Nein |
| WEEE-Nr. | 23691322 |
