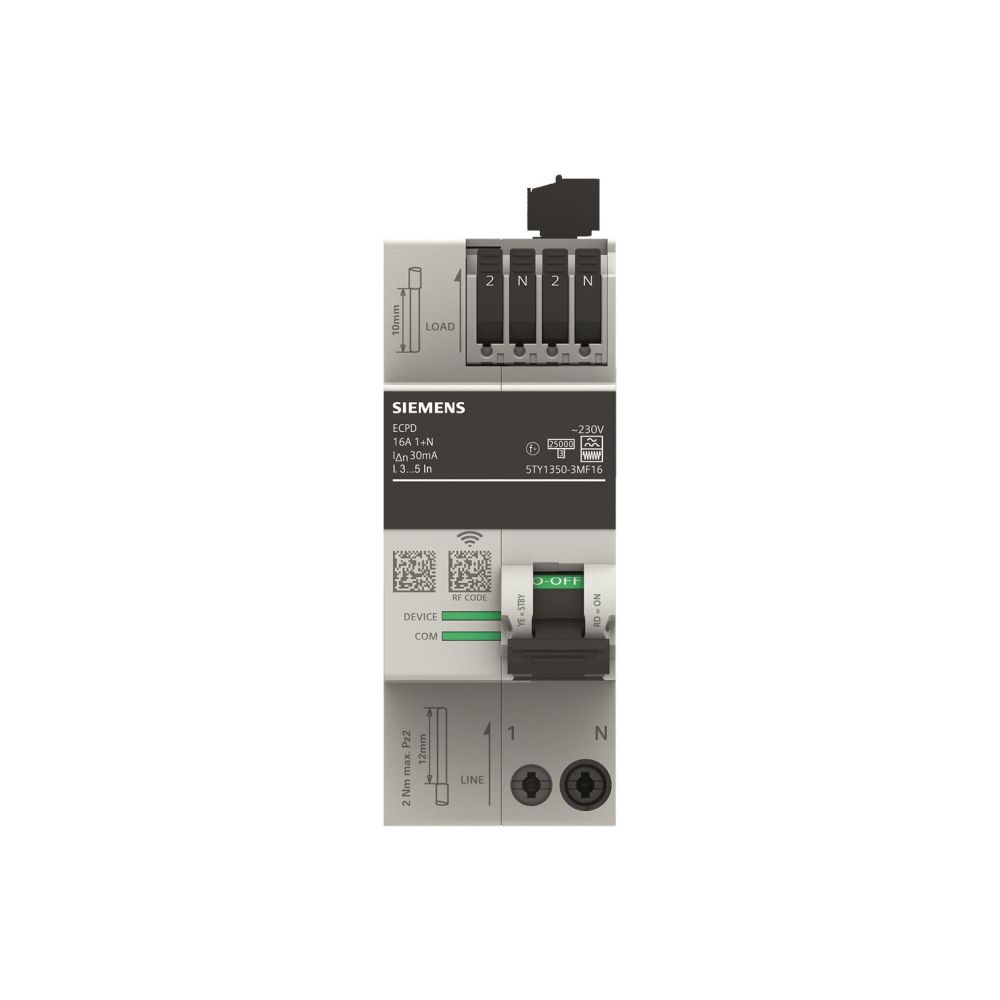

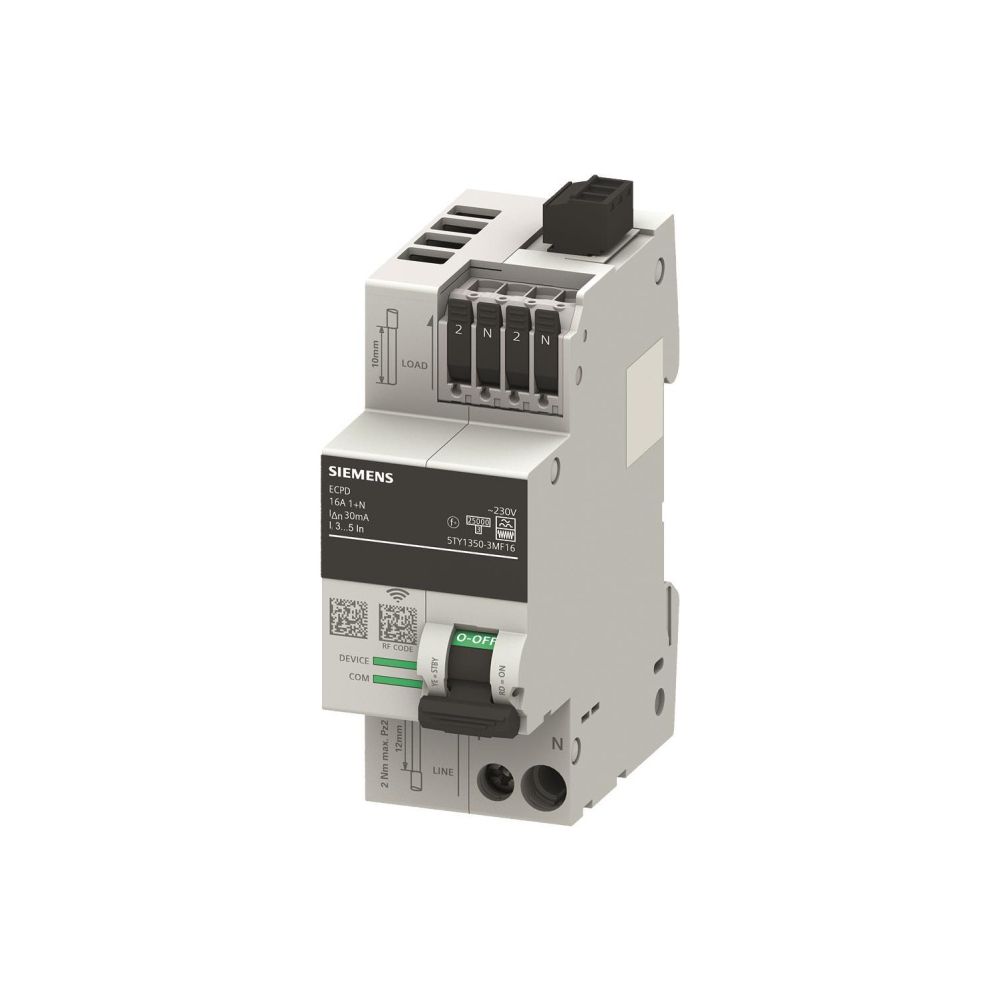

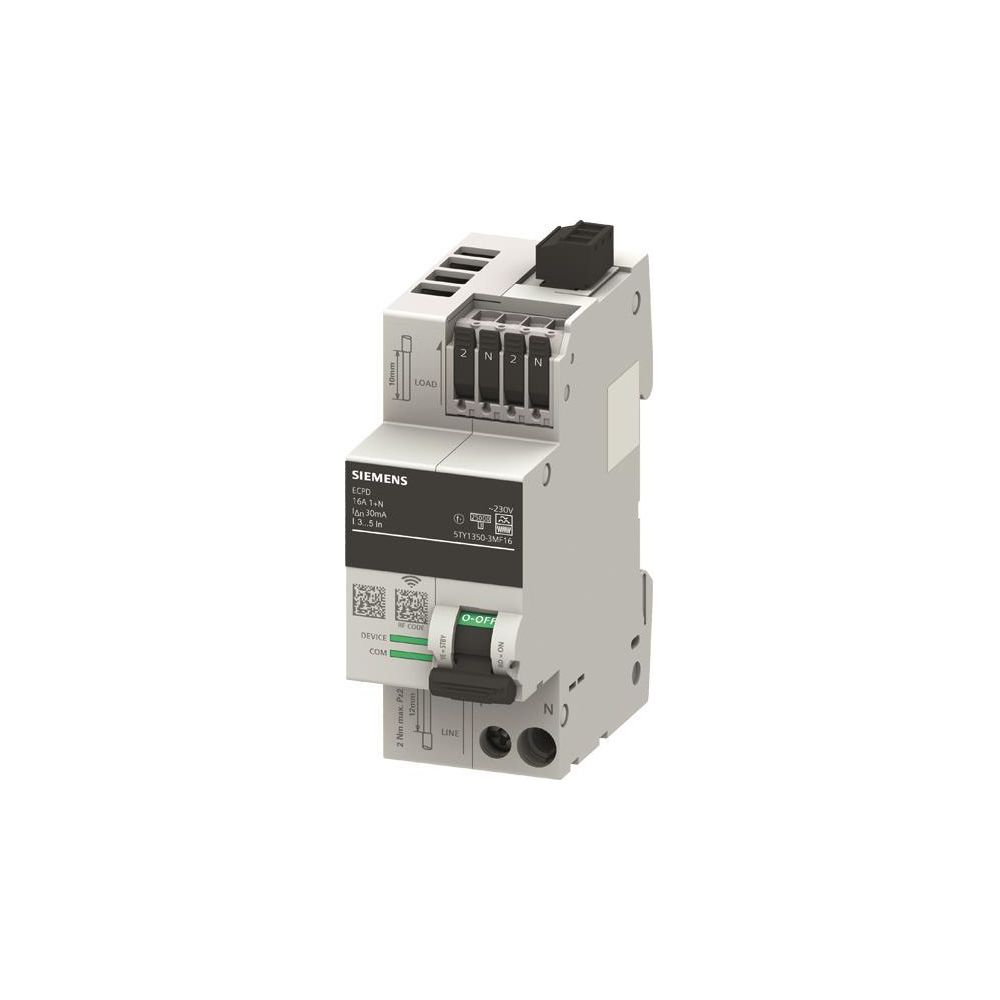

Siemens ECPD Sentron 5TY1350-3MF16 2-polig 16A 30mA Typ F mit Mess- und Kommunikationsfunktion 2 TE
Das elektronische Schutzschaltgerät ECPD von Siemens dient der Absicherung und Überwachung elektrischer Anlagen mit integrierter Mess- und Kommunikationsfunktion. Das 2-polige Gerät ist für eine Nennspannung von 230 V ausgelegt und bietet eine hohe Kurzschlussfestigkeit von 75 kA. Es eignet sich für die Montage auf DIN-Schienen in anspruchsvollen Umgebungen mit einem Betriebstemperaturbereich von -40 bis 70 °C.
Funktionsweise und Montage

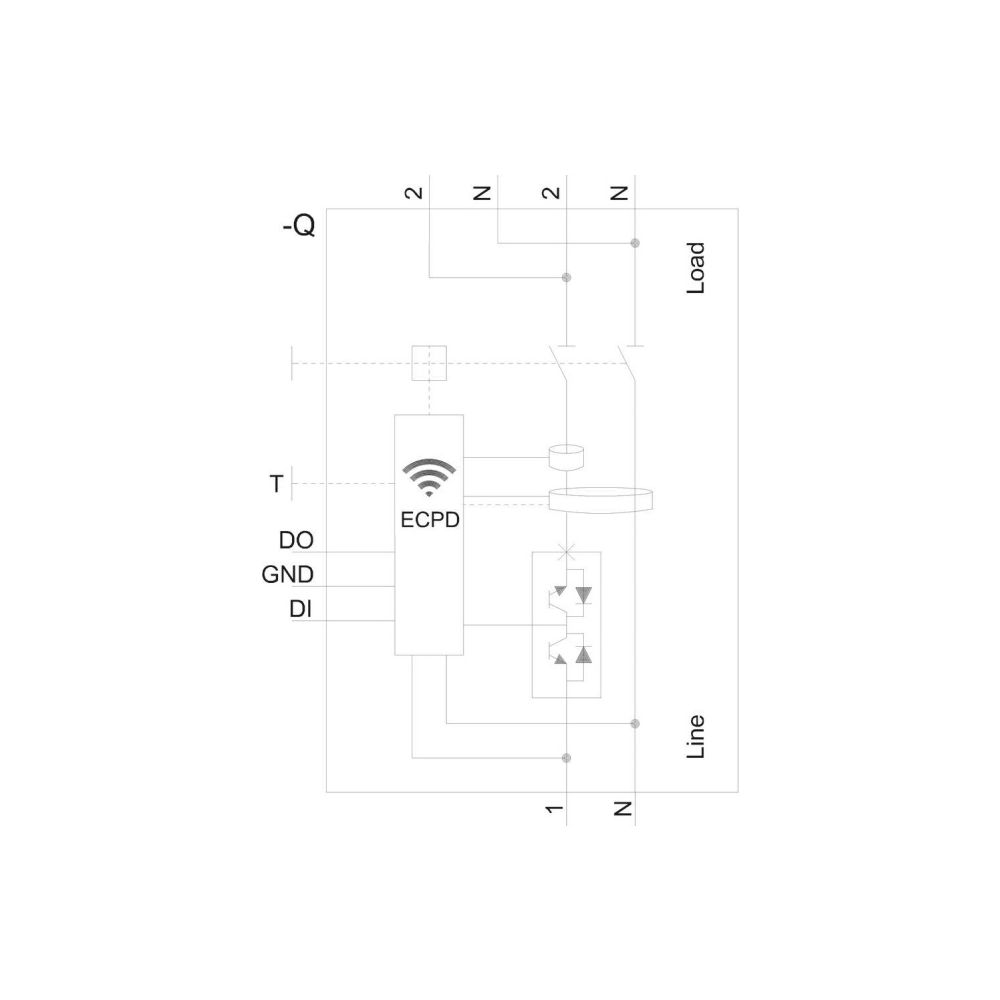

Das Gerät kombiniert Schutzfunktionen mit der digitalen Erfassung und Übertragung von Anlagendaten. Es verfügt über jeweils einen digitalen Ein- und Ausgang zur Integration in übergeordnete Systeme. Die Montage erfolgt platzsparend auf einer DIN-Schiene mit einer Baubreite von 2 Teilungseinheiten. Der Anschluss ist für feindrähtige Leiterquerschnitte bis 1,5 mm² ausgelegt.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: F
- Bemessungsabschaltvermögen: 75 kA
- Polzahl: 2
- Breite in Teilungseinheiten: 2
- Einbautiefe: 70 mm
- Verlustleistung: 7 W
- Schutzart: IP20
- Umgebungstemperatur: -40 - 70 °C
Technische Daten
| Hersteller | Siemens |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 - 0,75 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 - 1,5 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 1 |
| Artikelnummer | SIEMENS-5TY13503MF16 |
| Bemessungsabschaltvermögen | 75 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 250 |
| Bemessungsspannung | 85 - 253 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4047624417063 |

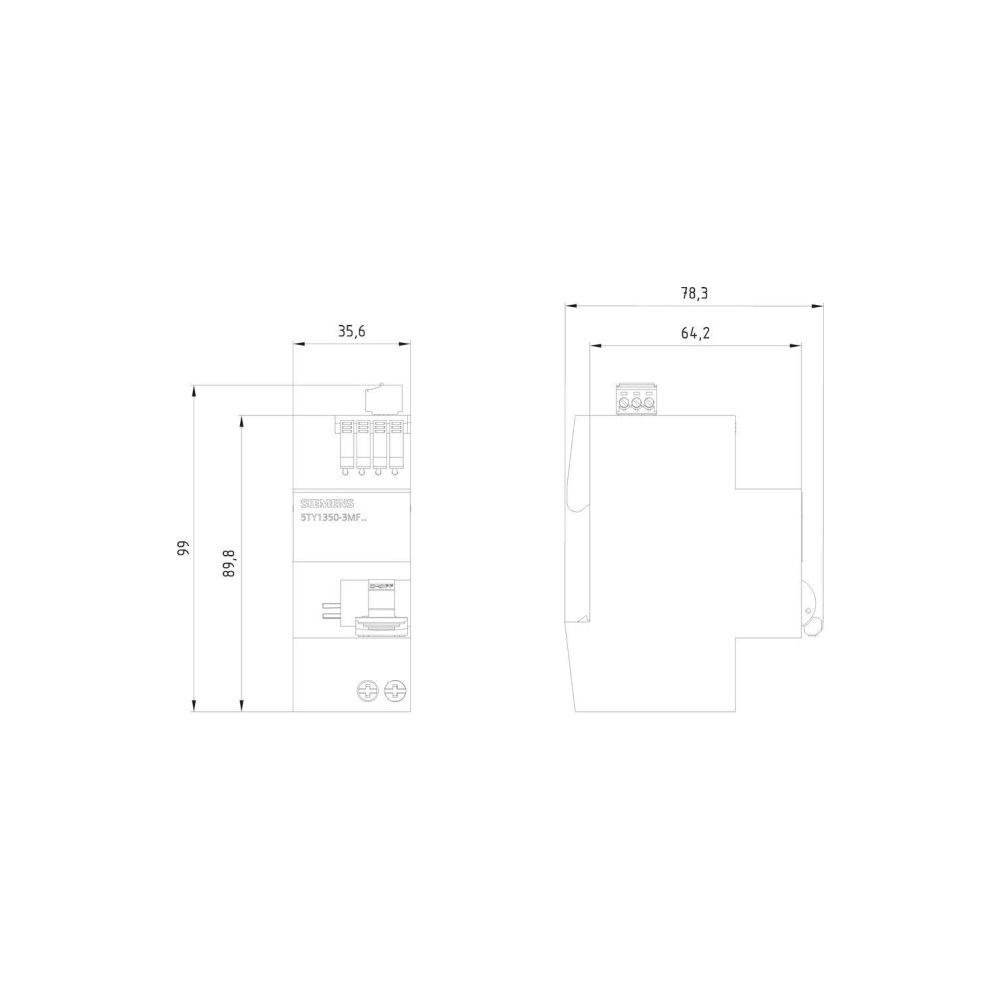

| Einbaubreite | 36 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlerstrom-Typ | F |
| Frequenz | 50 |
| Gewicht | 0,18 kg |
| Kurzschlussfestigkeit (Icw) | 75 |
| Montageart | DIN-Schiene |
| Nennspannung | 230 |
| Polzahl | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerspannung | 4000 |
| Umgebungstemperatur während des Betriebs | -40 - 70 |
| Verlustleistung | 7 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
