Beschreibung

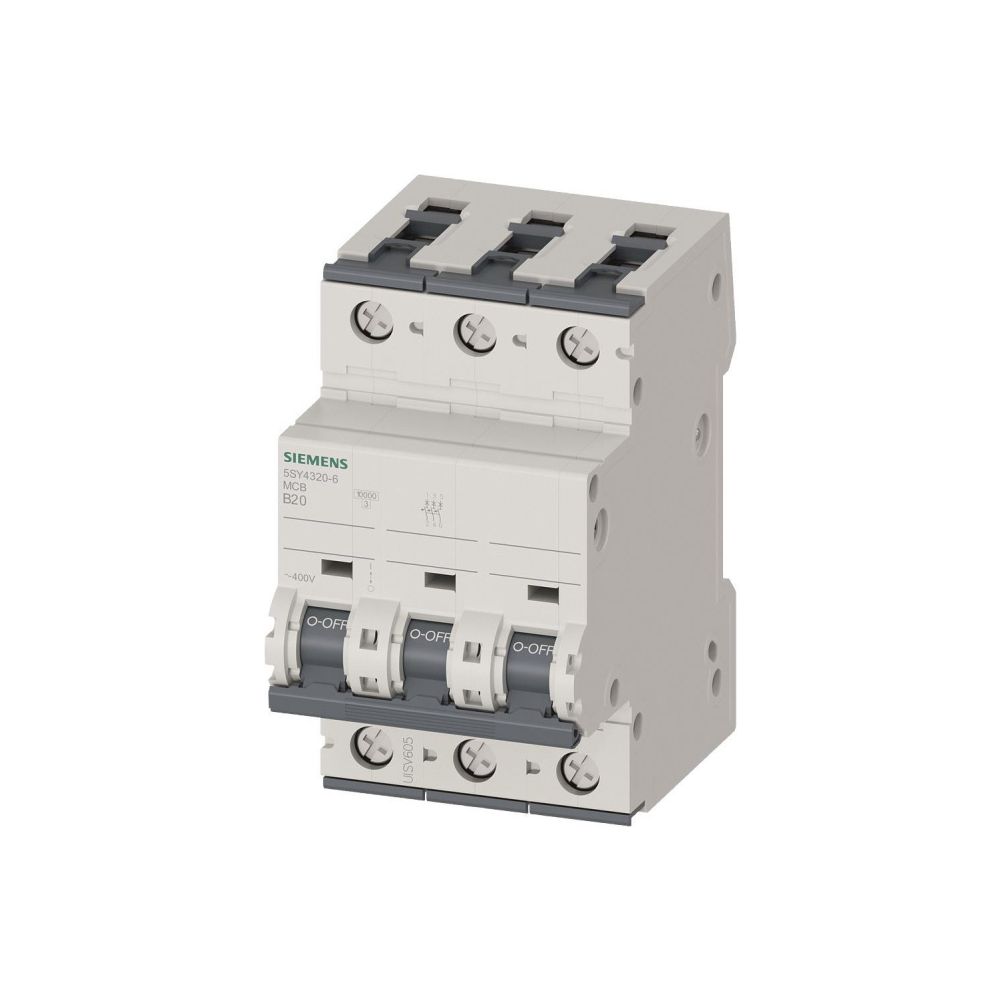

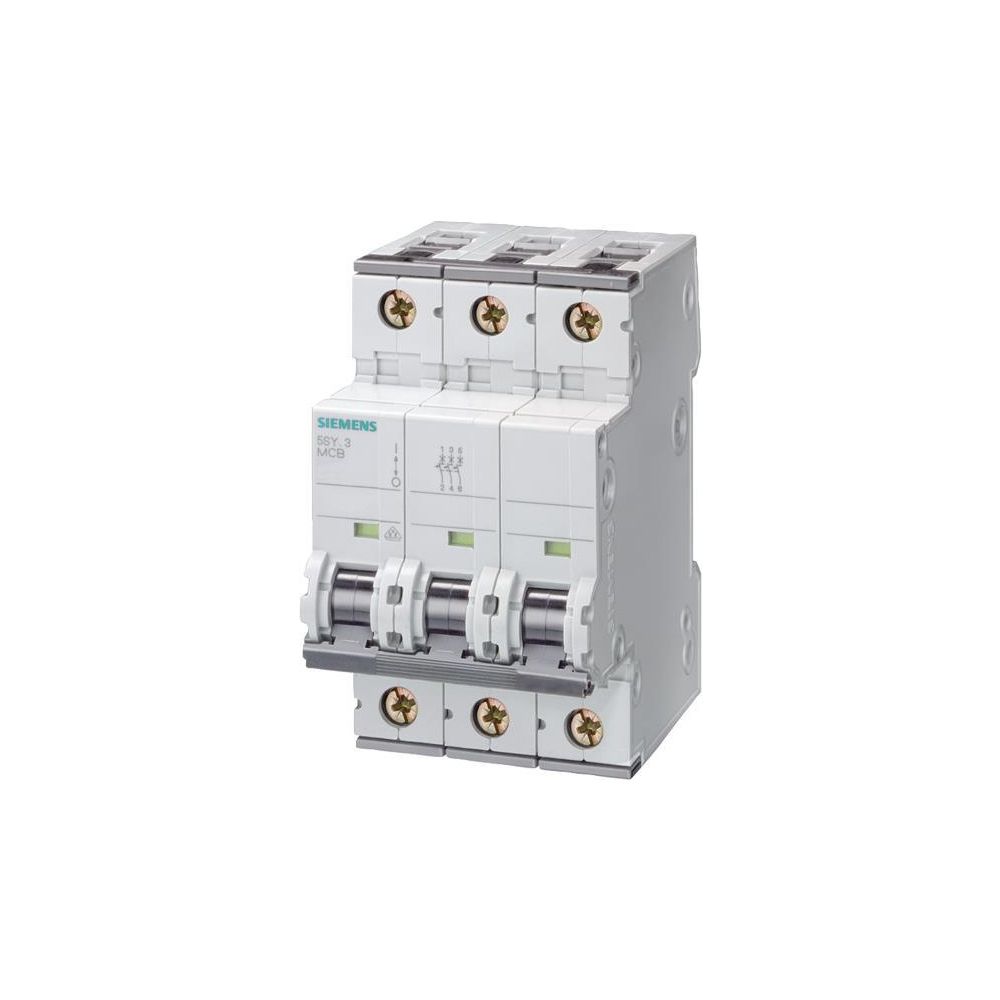

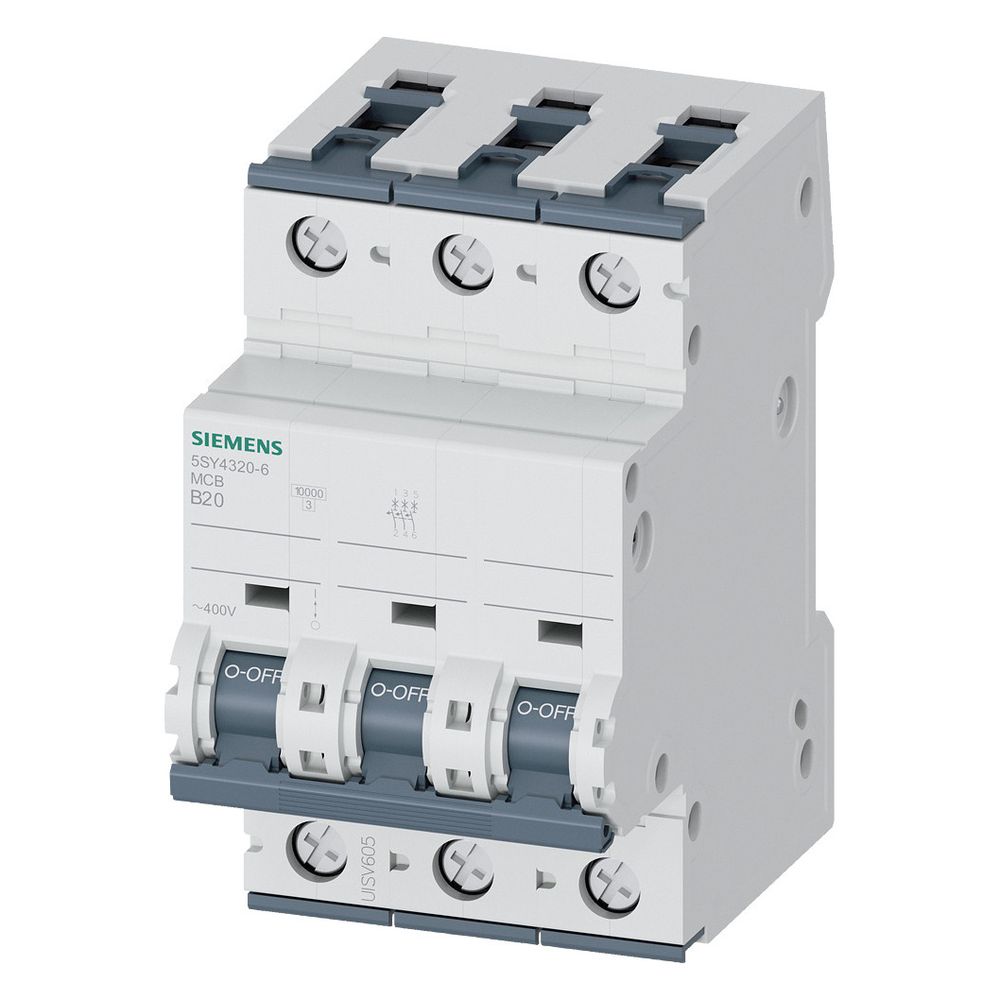

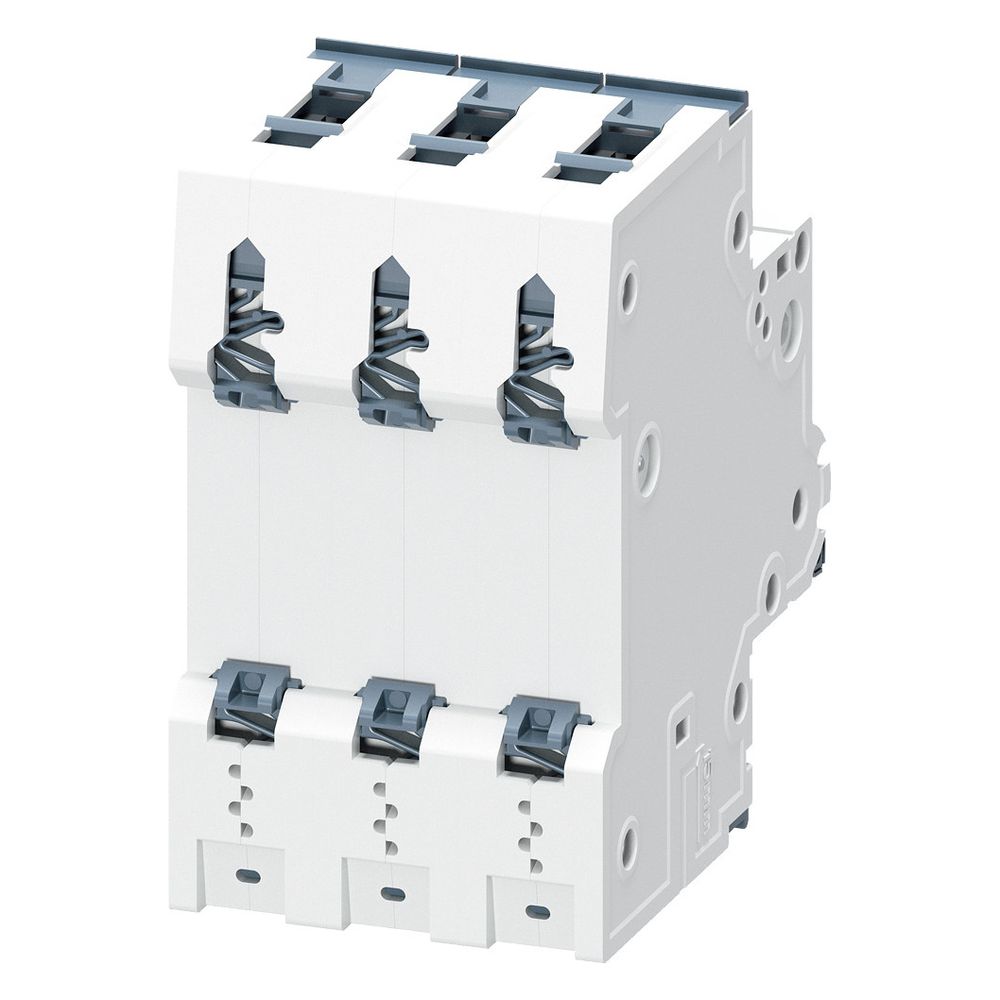

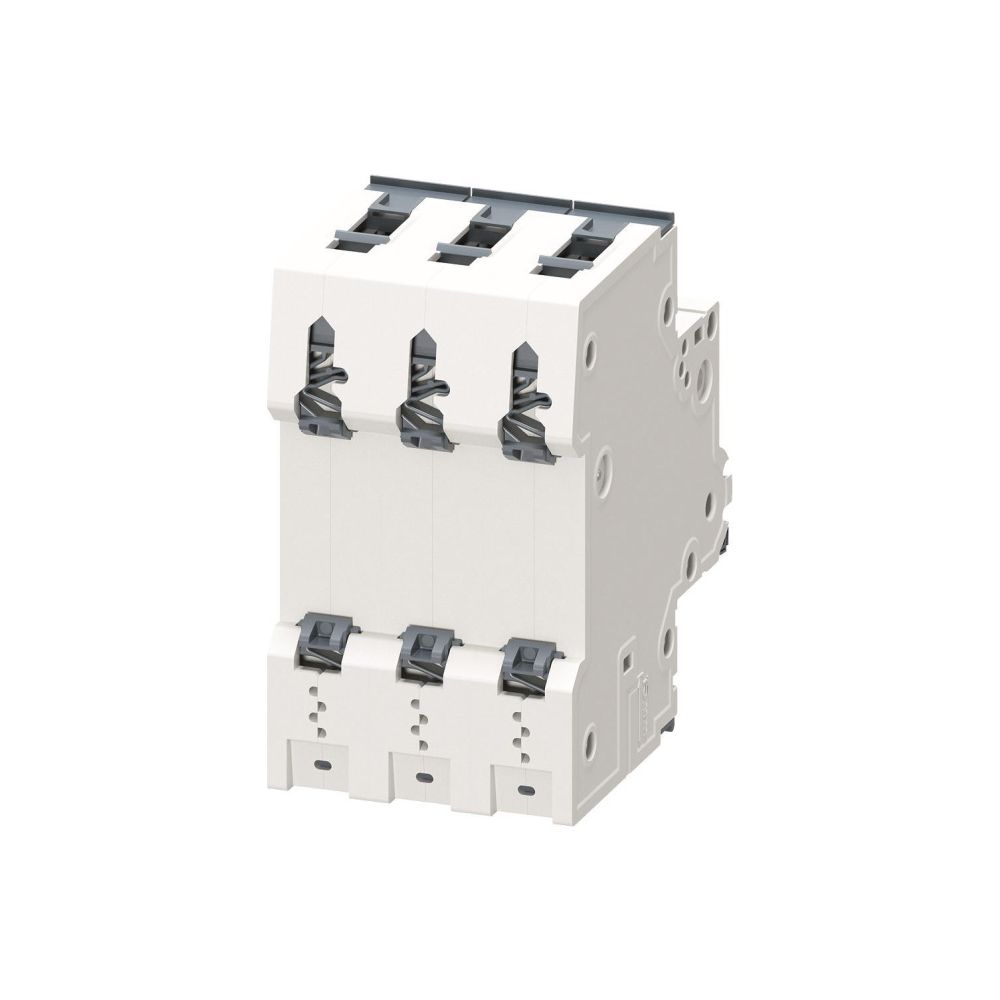

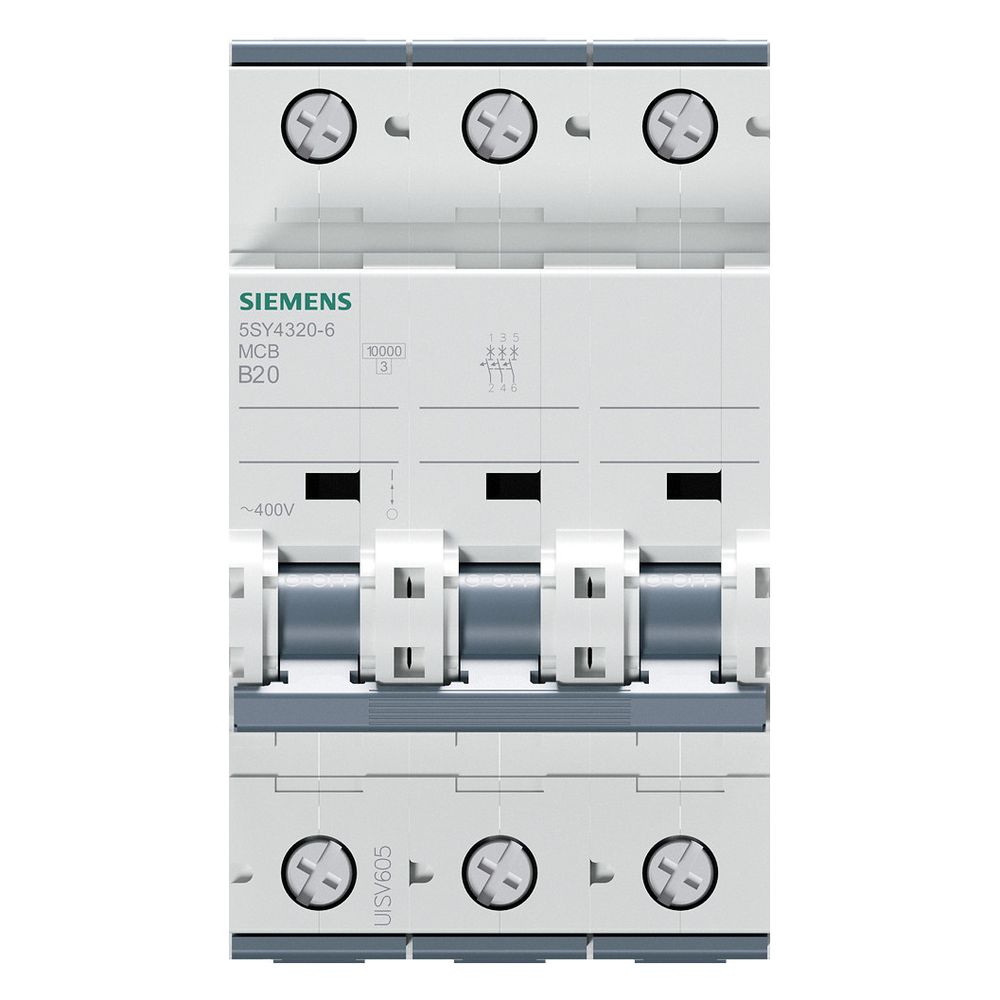

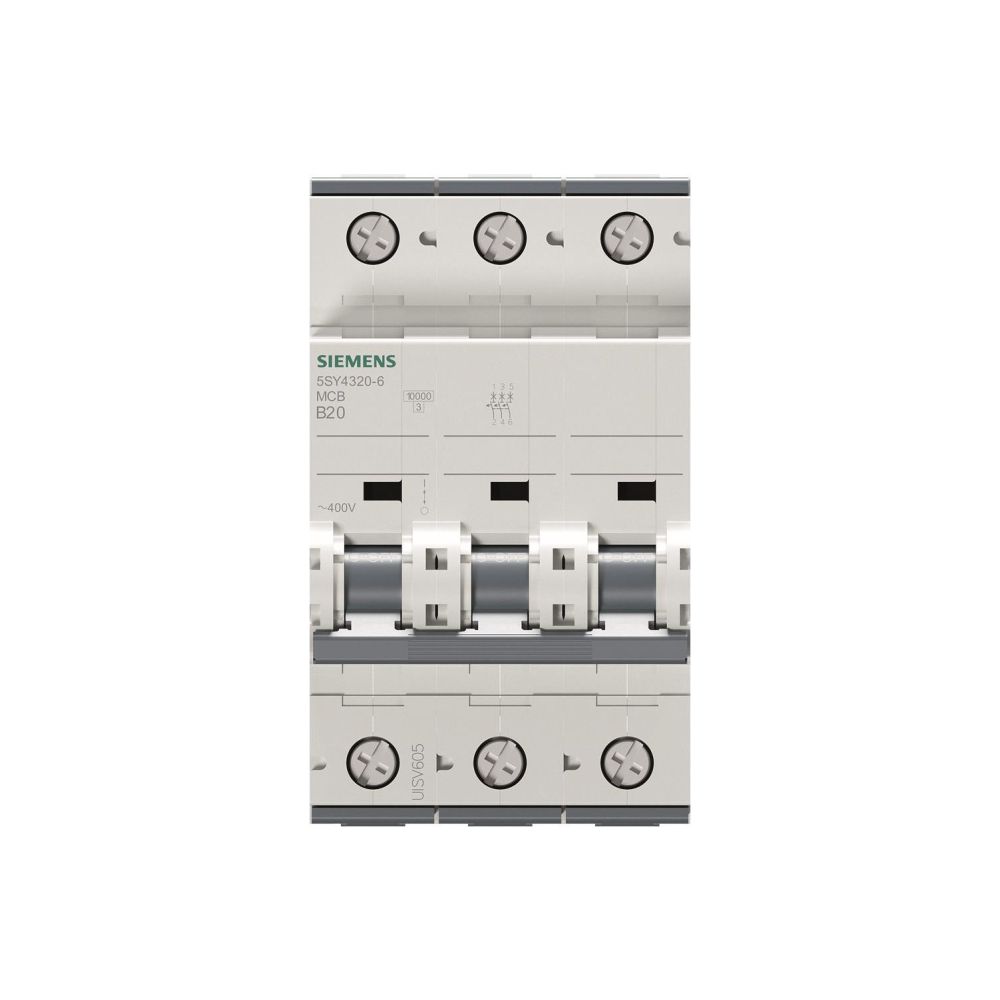

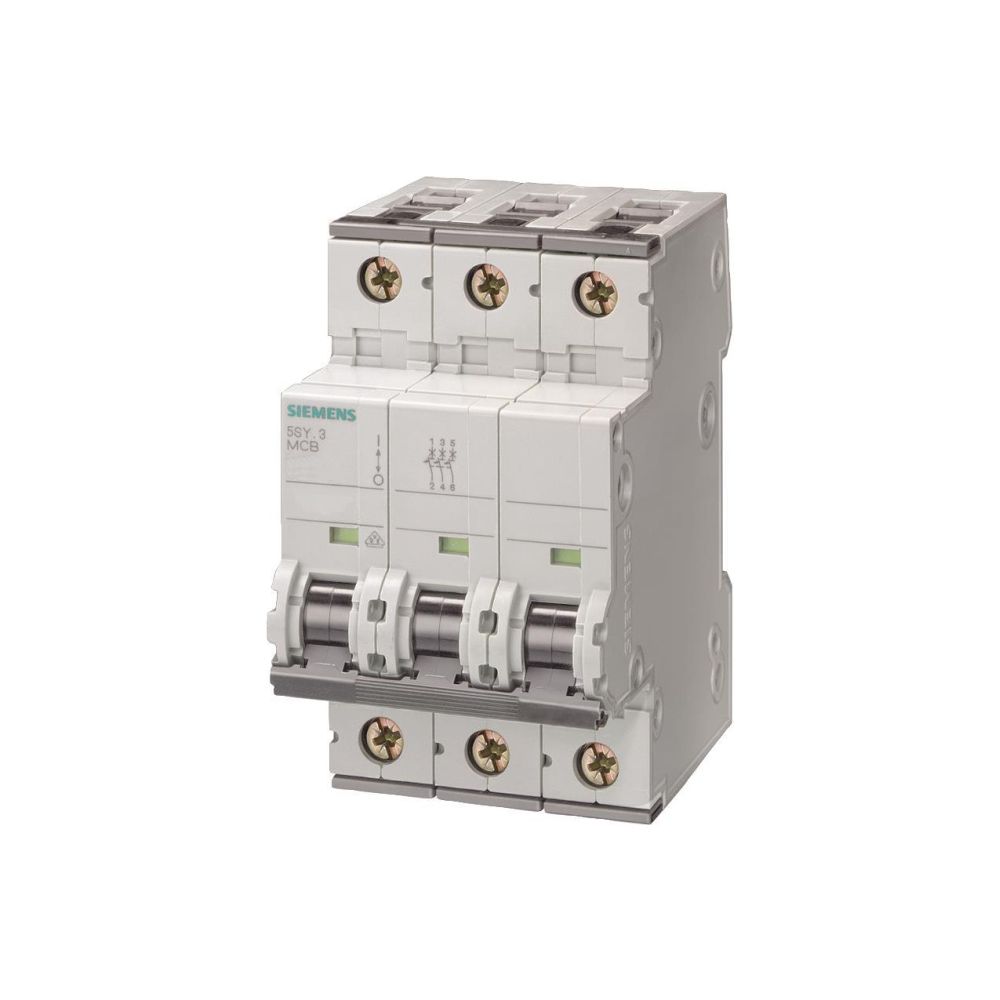

Siemens Leitungsschutzschalter 3-polig B 20A 10kA 3TE 5SY4320-6
Der 3-polige Leitungsschutzschalter 5SY4320-6 von Siemens bietet mit der Auslösecharakteristik B und einem Bemessungsstrom von 20 A einen zuverlässigen Schutz für elektrische Anlagen in Industrie- und Wohnbereichen. Das Gerät ist für den Betrieb mit Wechselstrom ausgelegt und zeichnet sich durch ein Bemessungsschaltvermögen von 10 kA aus.
Anwendung und Montage

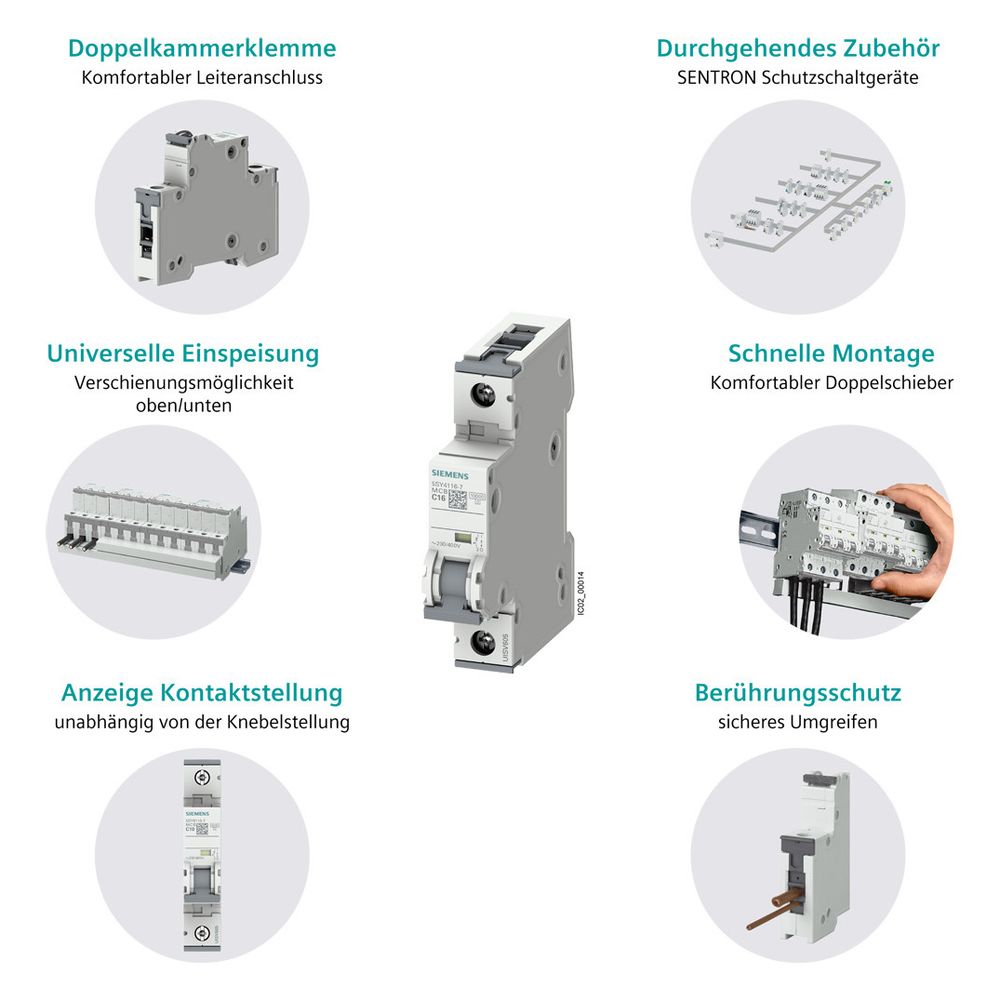

Der Sicherungsautomat ist für eine Bemessungsspannung von 400 V bei einer Frequenz von 50 Hz konzipiert. Die Anschlussklemmen ermöglichen die Aufnahme von Leitern mit einem Querschnitt von 0,75 bis 35 mm². Für einen erhöhten Manipulationsschutz ist das Gehäuse plombierbar. Zudem besteht die Option, das System durch Zusatzeinrichtungen zu erweitern, um spezifische Anforderungen in der Elektroinstallation zu erfüllen.
Technische Daten
- Bemessungsstrom: 20 A
- Bemessungsspannung: 400 V
- Auslösecharakteristik: B

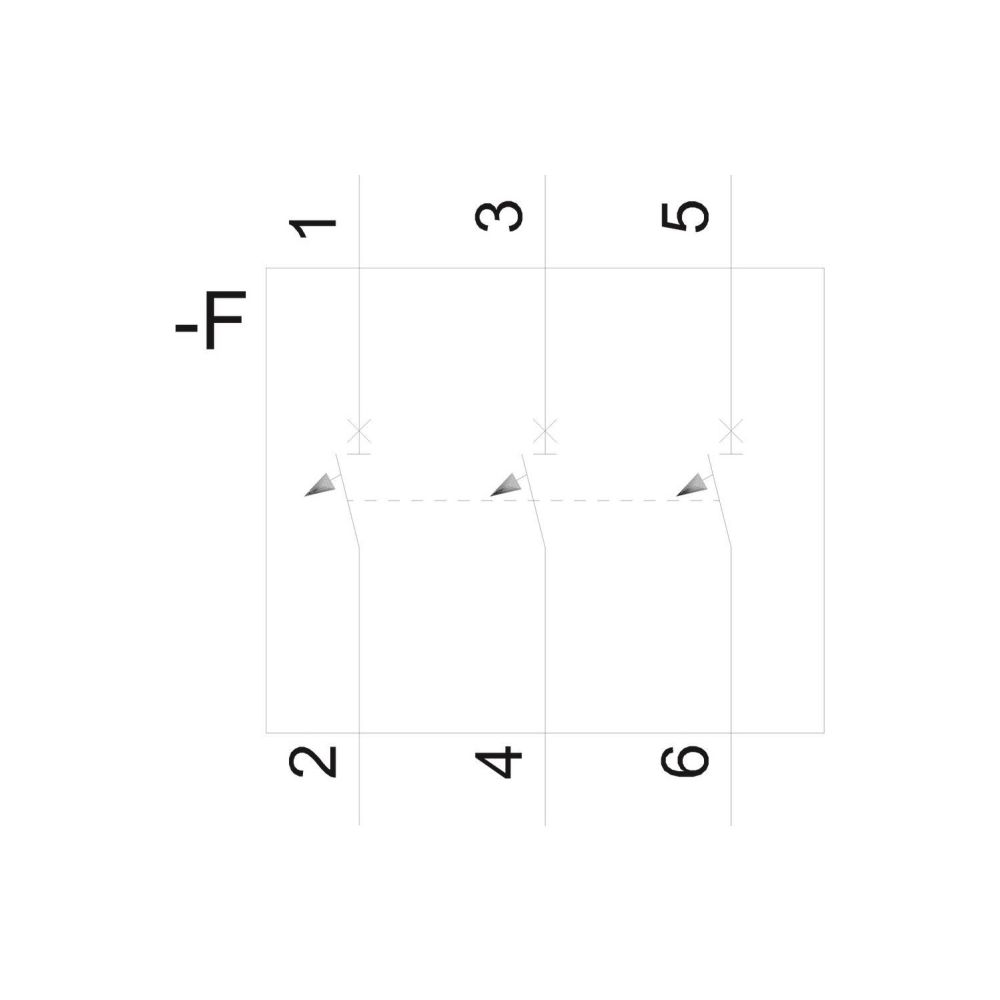

- Polzahl: 3
- Bemessungsschaltvermögen: 10 kA
- Breite in Teilungseinheiten: 3

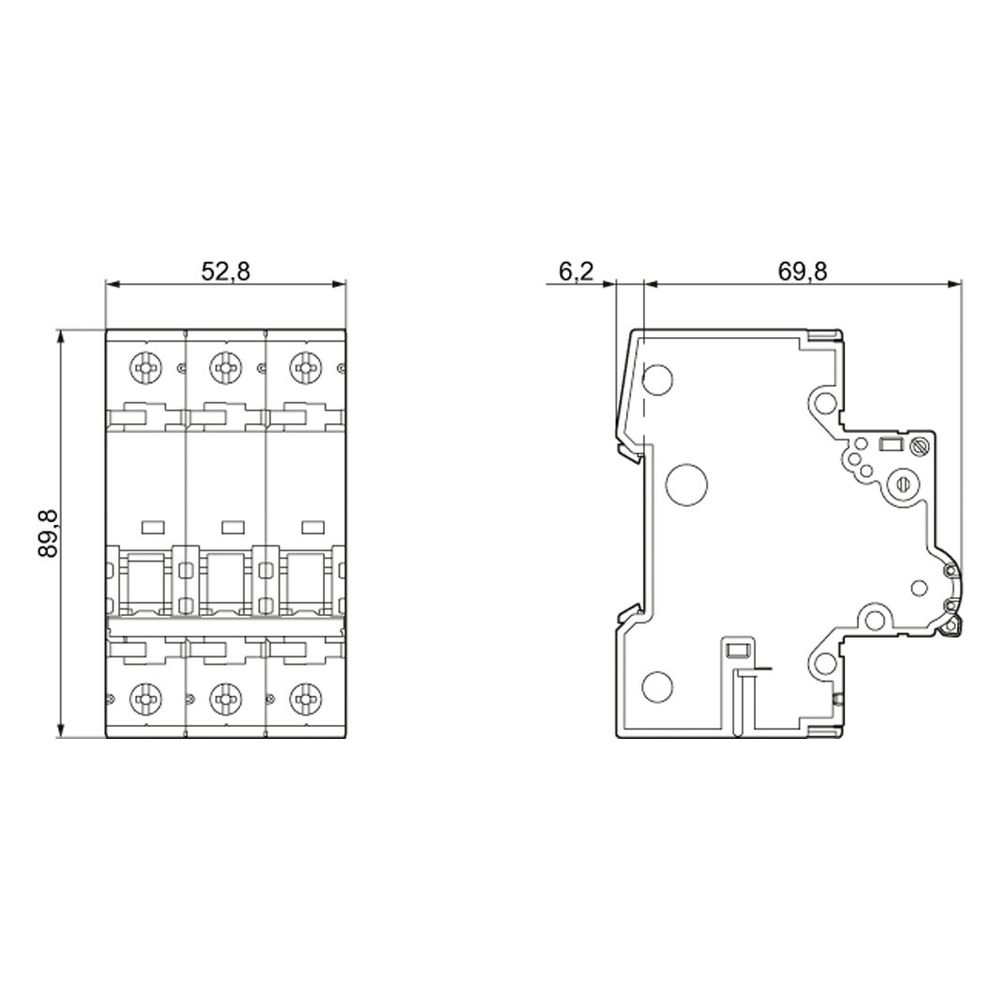

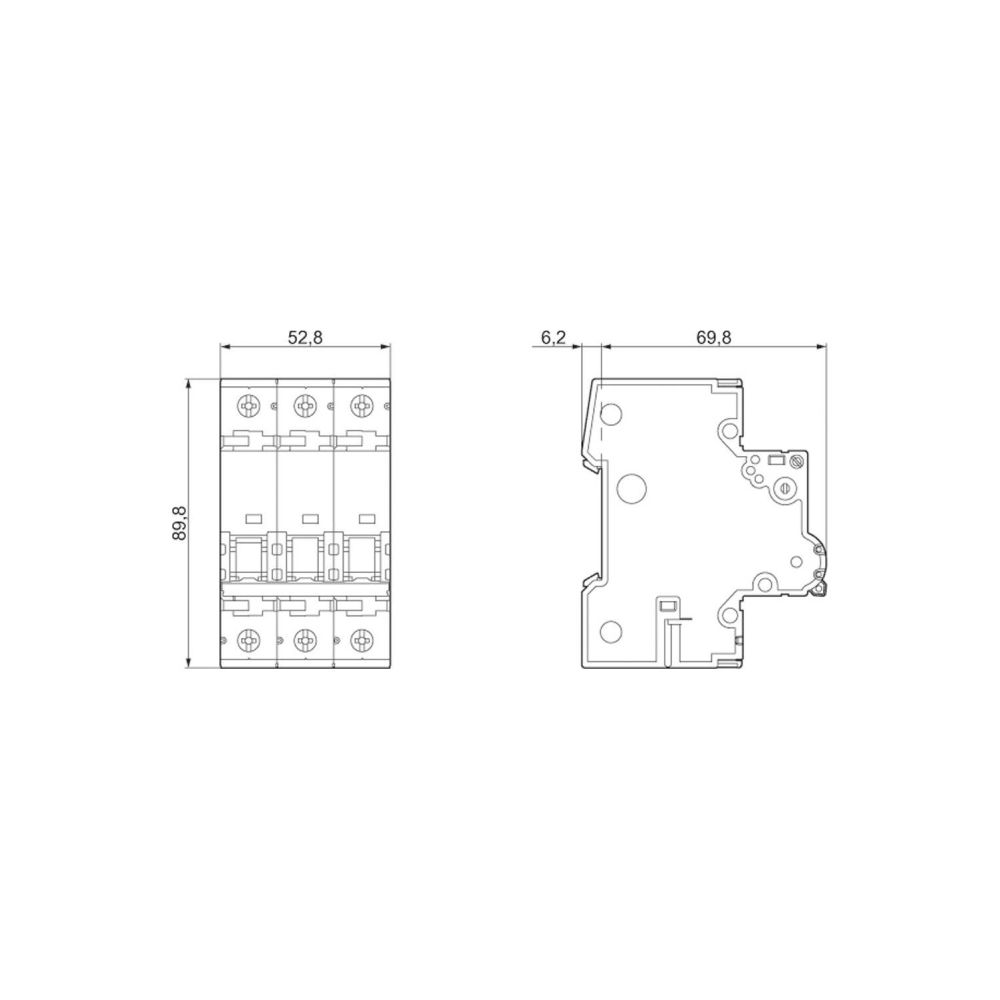

- Einbautiefe: 70 mm
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
- Verlustleistung: 6,6 W
Technische Daten
| Hersteller | Siemens |
| Ampère | 20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | SIEMENS-5SY43206 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 4001869181783 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 |
| Gewicht | 0,458 kg |
| max Bemessungsschaltvermögen | 10 |
| Mitschaltender Neutralleiter | Nein |
| Plombierbar | Ja |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| TE | 3 |
| Typ | B 3 pol. |
| Umgebungstemperatur während des Betriebs | -40 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 6,6 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
