Beschreibung

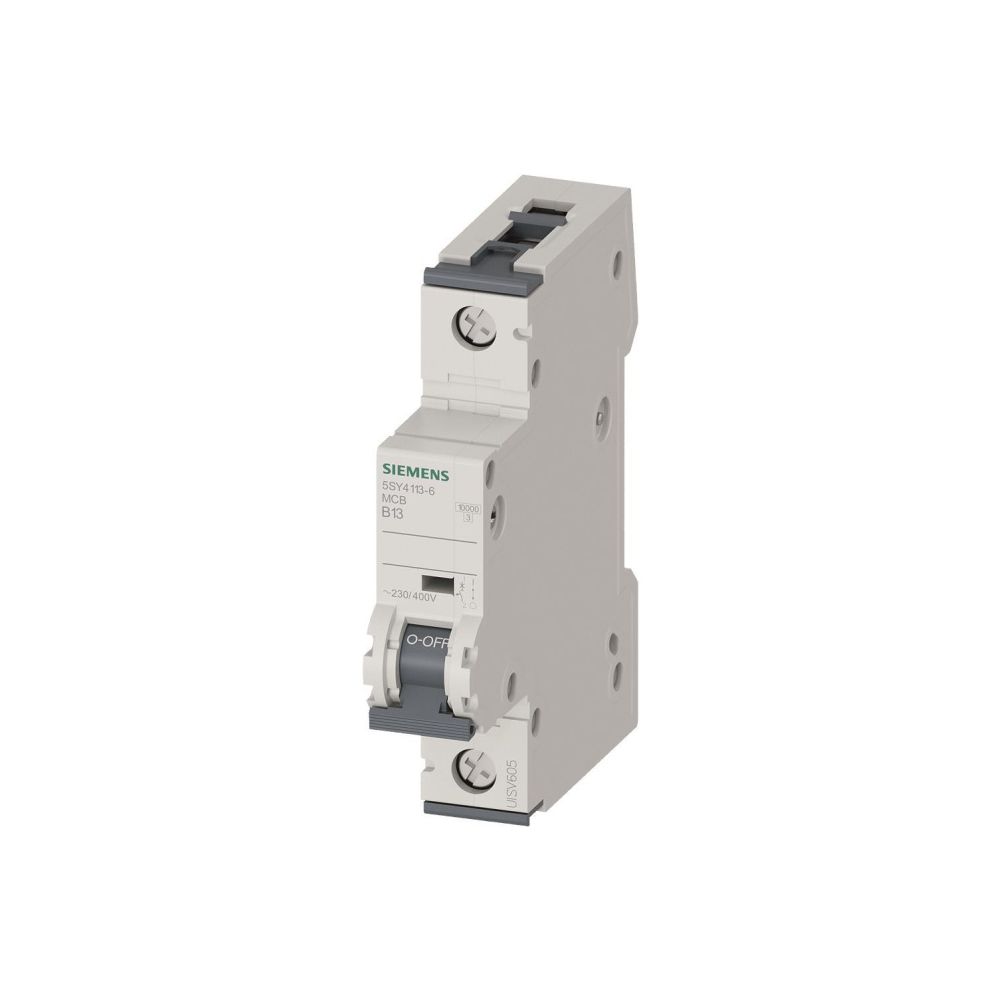

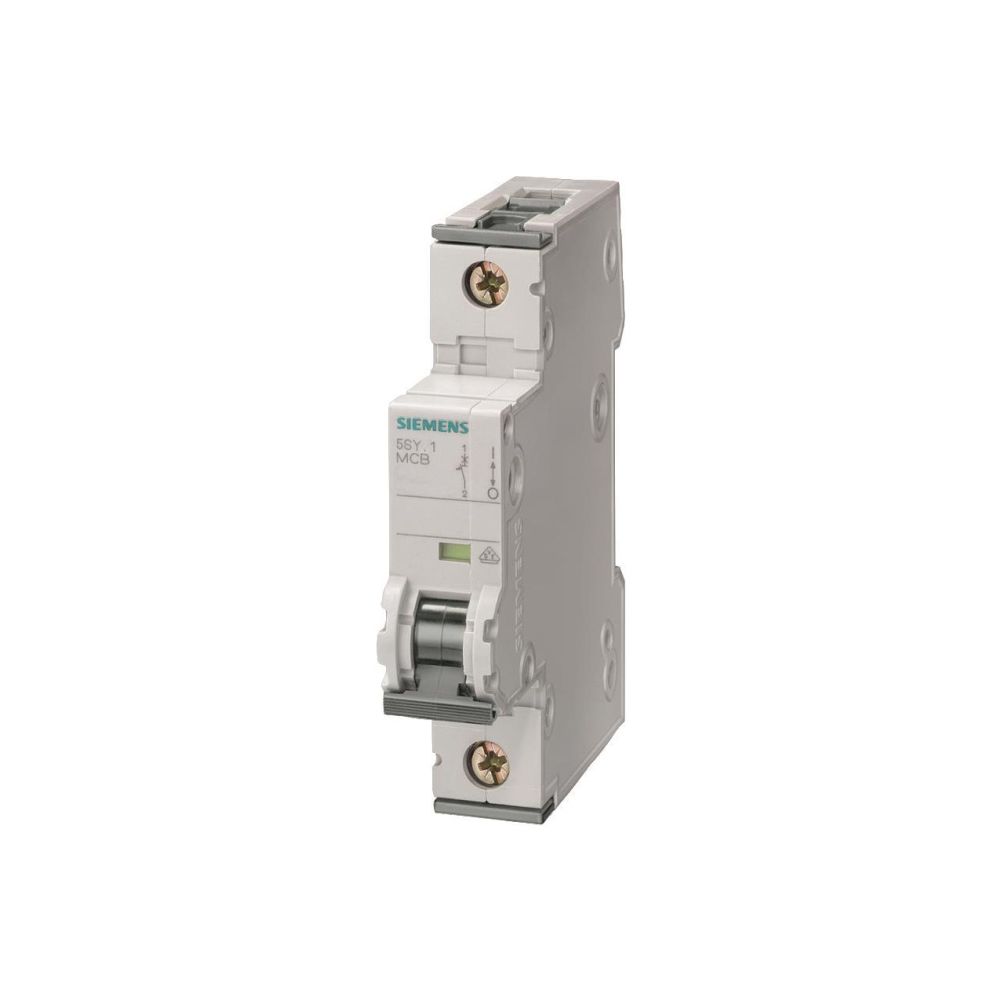

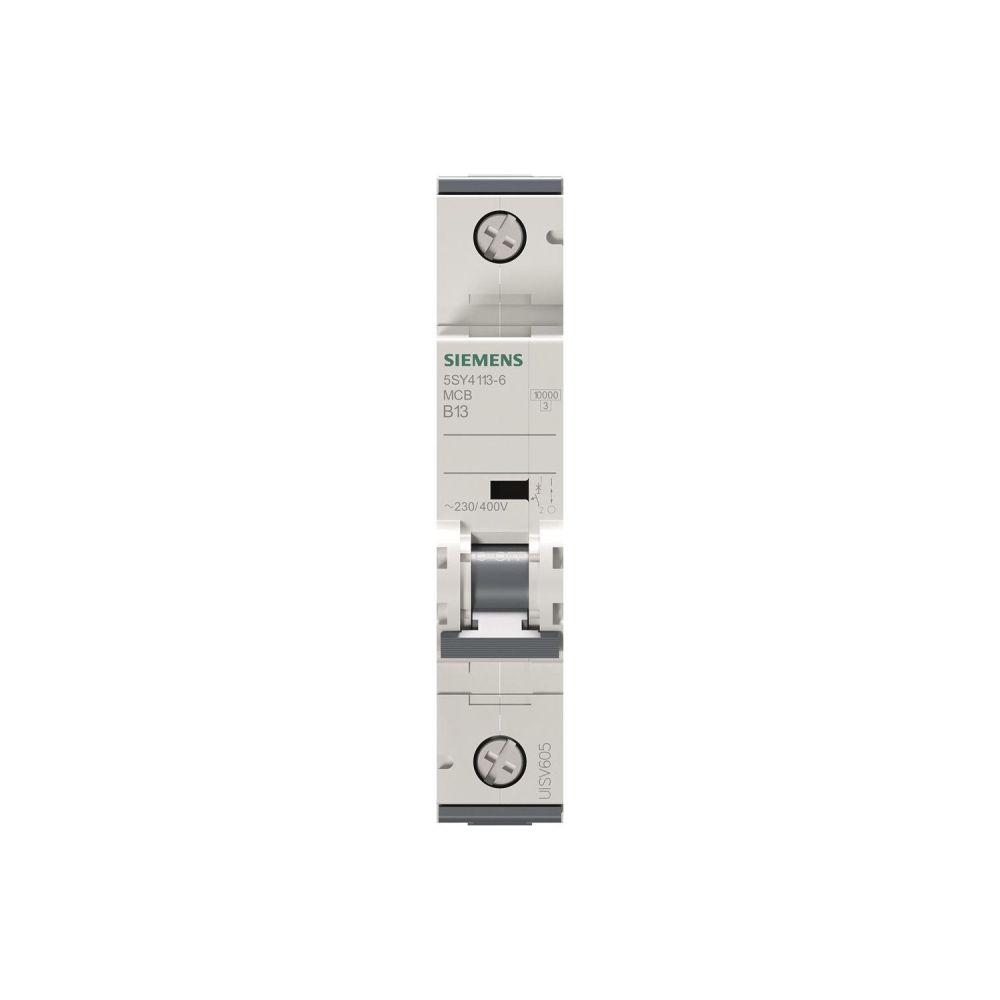

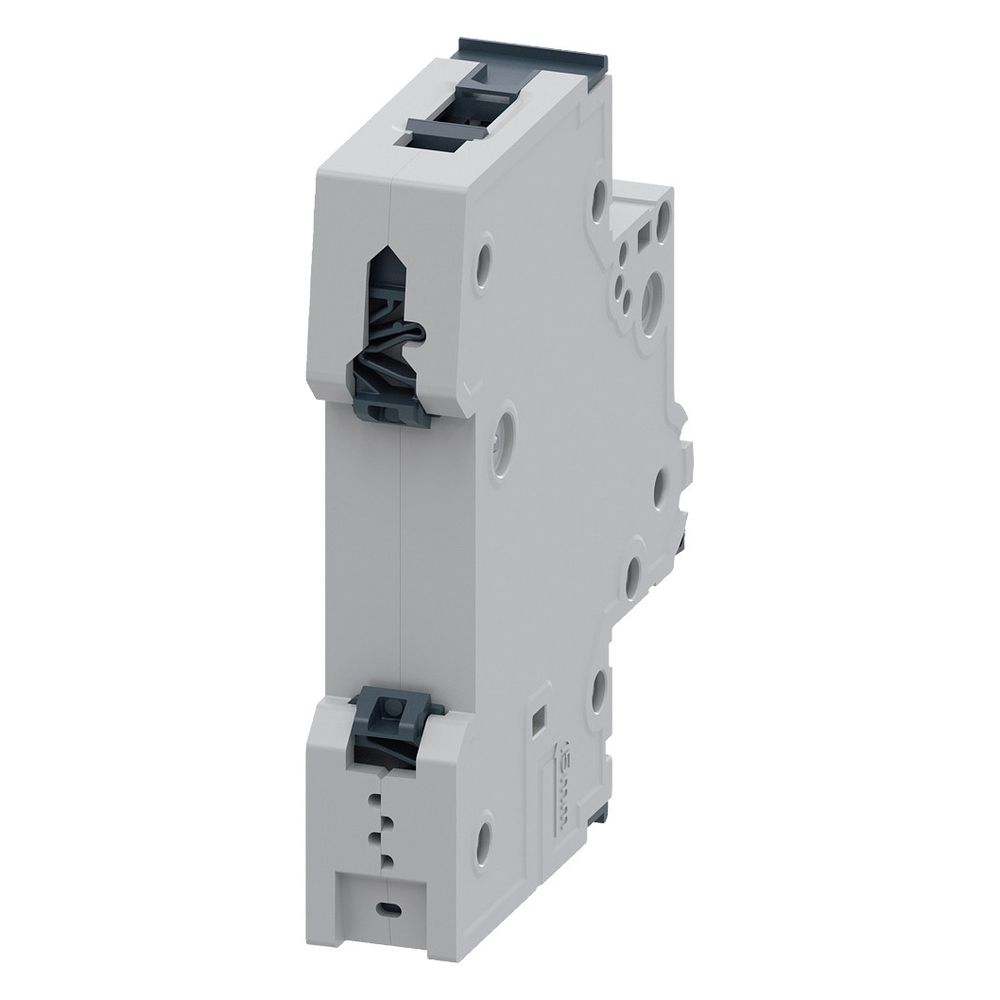

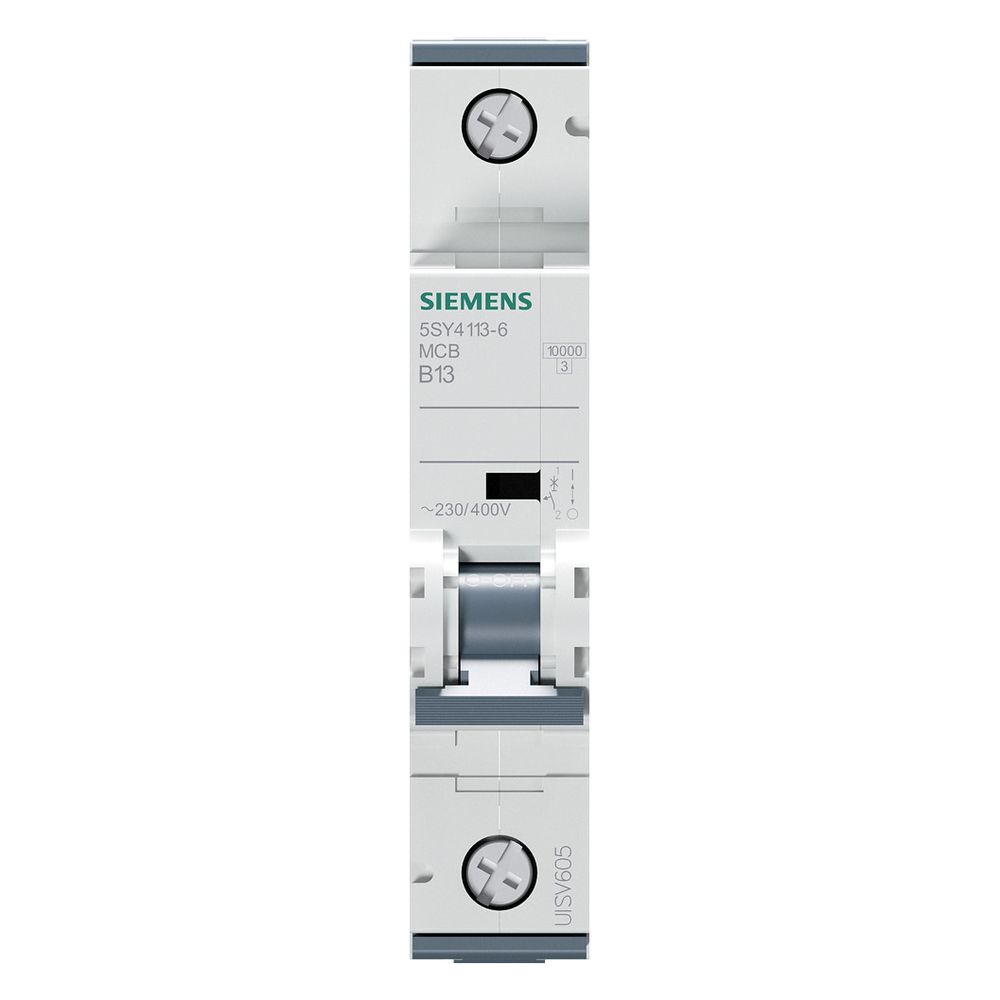

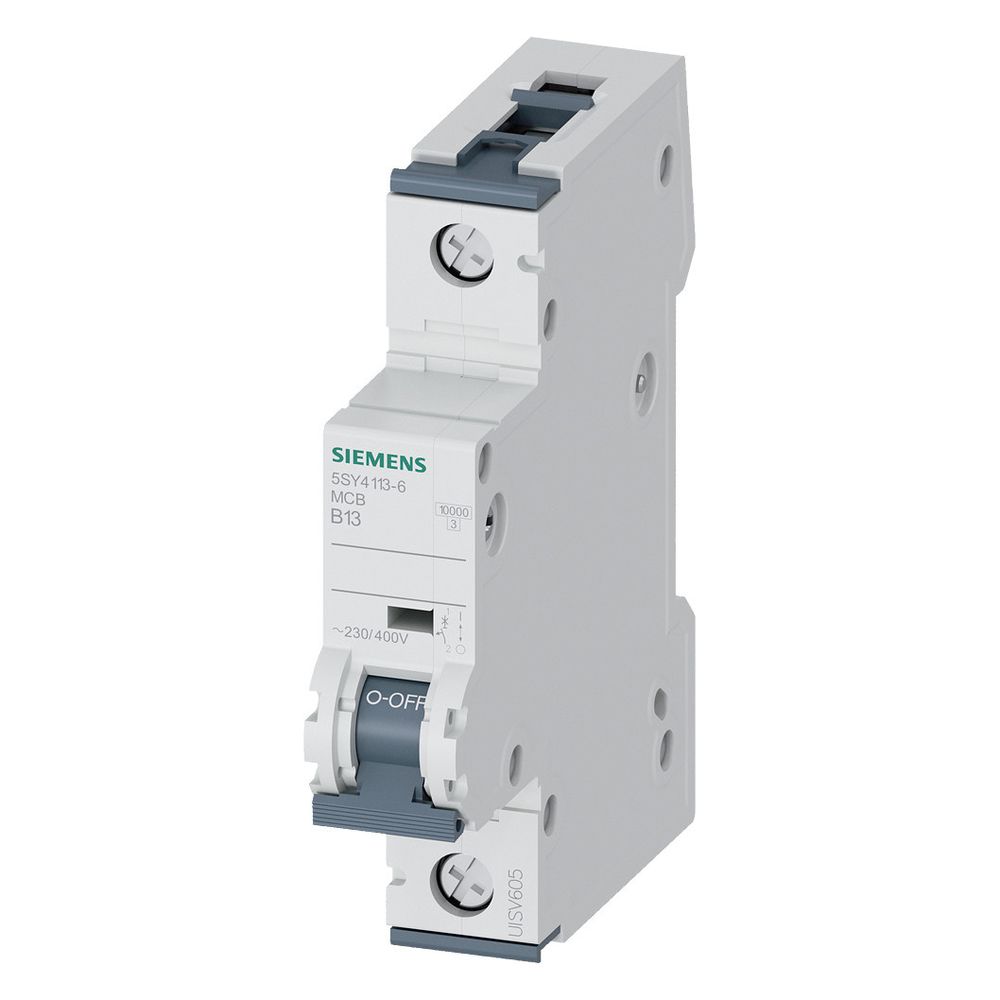

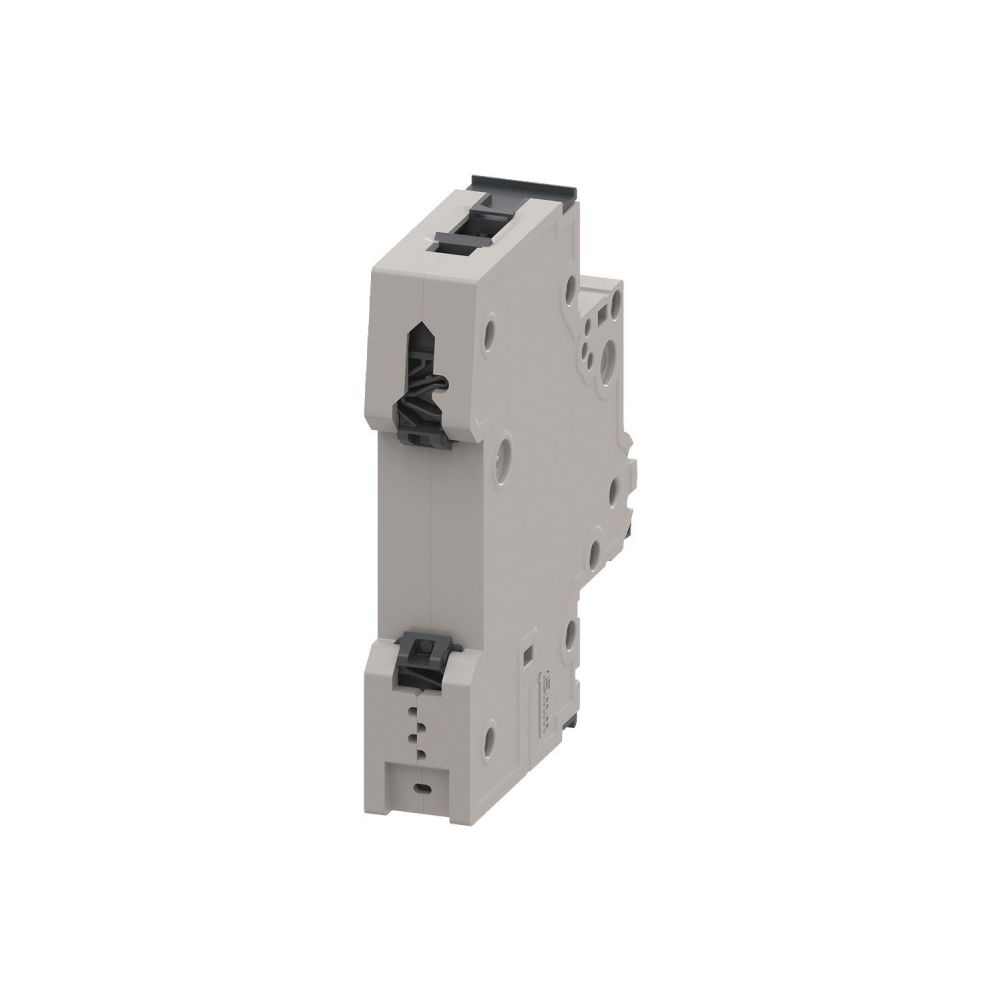

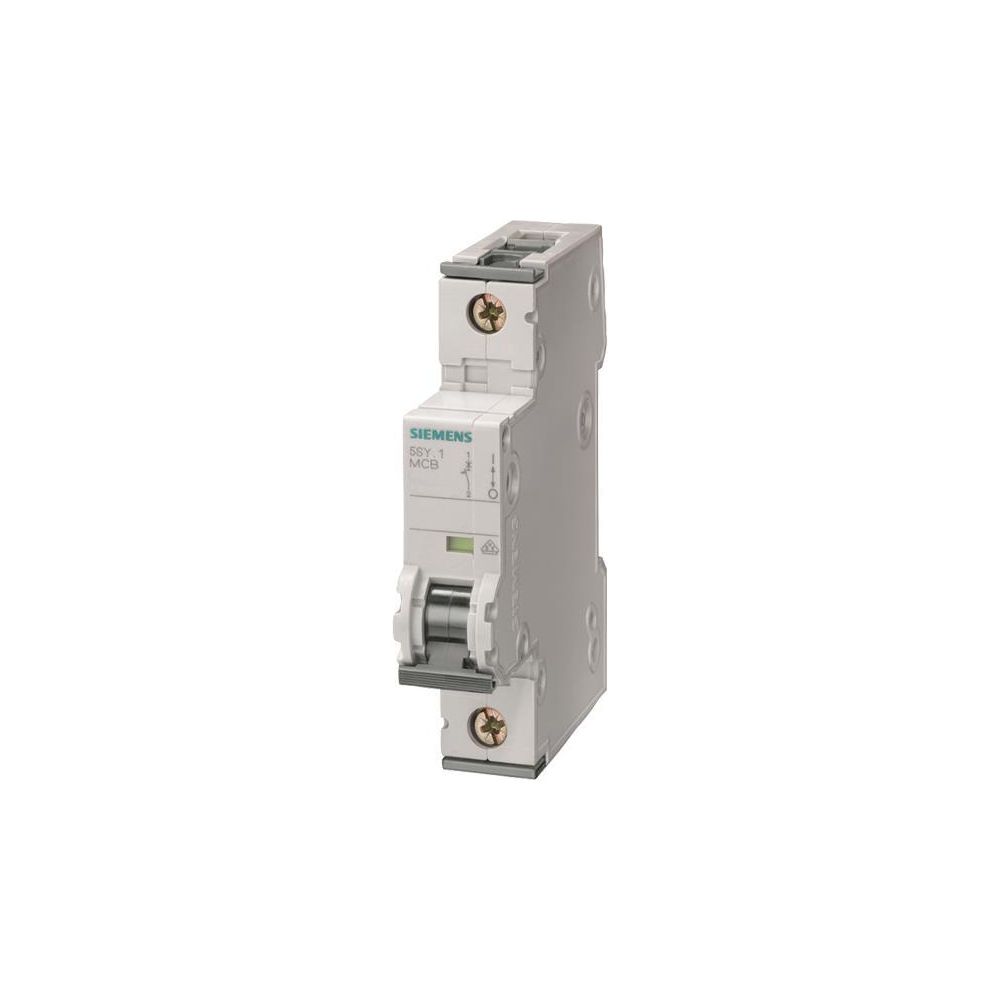

Siemens Leitungsschutzschalter 5SY41136 1-polig B 13A 10kA 70mm
Der Siemens 5SY41136 Leitungsschutzschalter dient der zuverlässigen Absicherung von Stromkreisen im Wohn- und Industriebereich. Das einpolige Gerät mit Auslösecharakteristik B ist für eine Bemessungsspannung von 400 V ausgelegt und weist eine Baubreite von einer Teilungseinheit auf. Dank der Energiebegrenzungsklasse 3 ermöglicht der Schalter eine hohe Anlagensicherheit bei einer Einbautiefe von 70 mm.
Montage und Anwendung

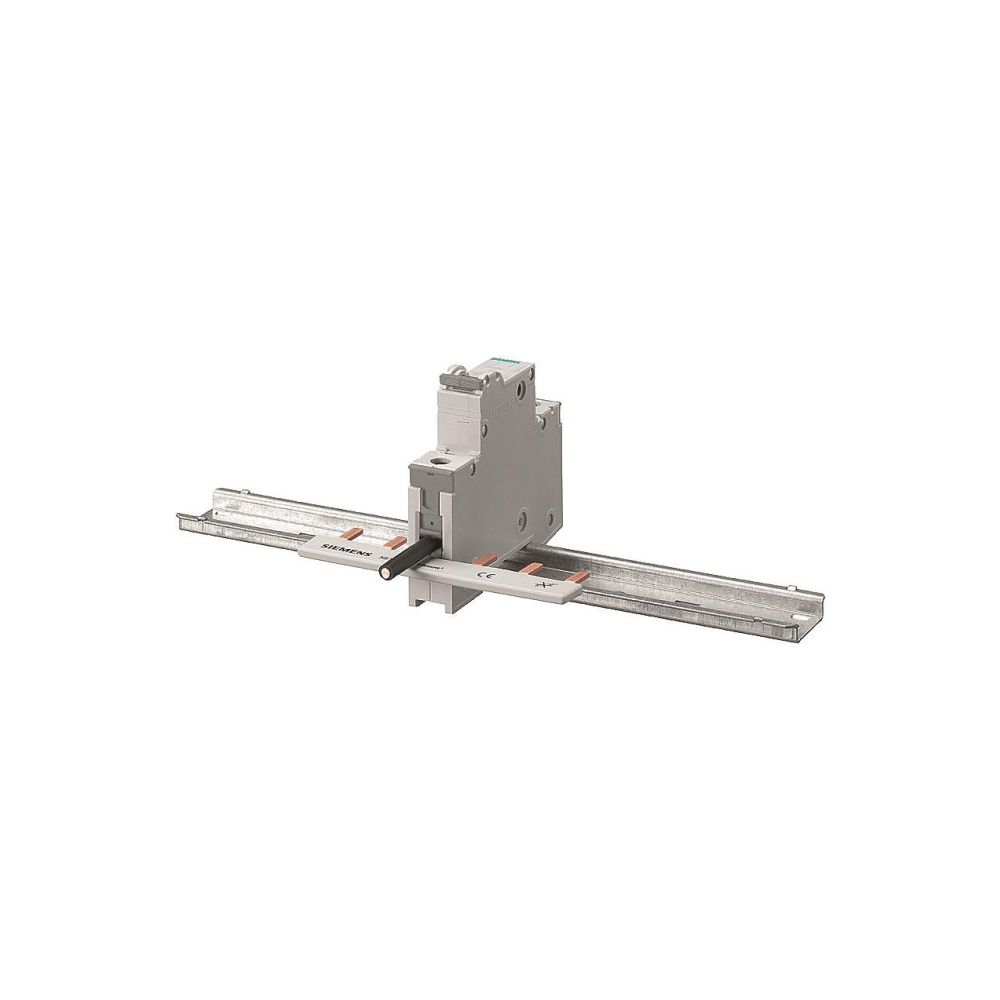

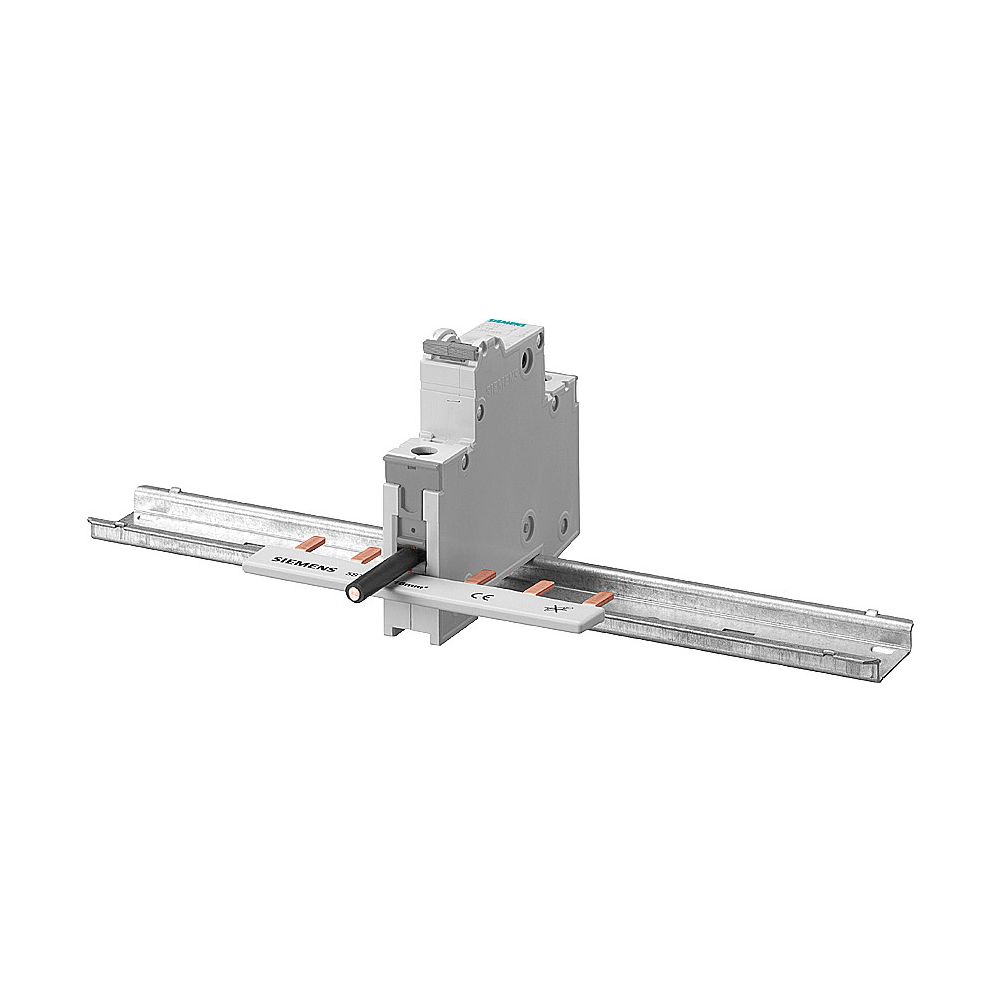

Der Leitungsschutzschalter ist für den Einsatz in Wechselstromnetzen konzipiert und bietet die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen. Die Installation erfolgt auf einer Tragschiene, wobei Leiterquerschnitte von 0,75 bis 35 mm² sowohl eindrähtig als auch mehrdrähtig angeschlossen werden können. Das Gerät ist für einen weiten Umgebungstemperaturbereich von -40 bis 70 °C ausgelegt.
Technische Daten
- Bemessungsstrom: 13 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsschaltvermögen Icn (EN 60898): 10 kA
- Bemessungsschaltvermögen Icu (IEC 60947-2): 20 kA
- Bemessungsspannung: 400 V

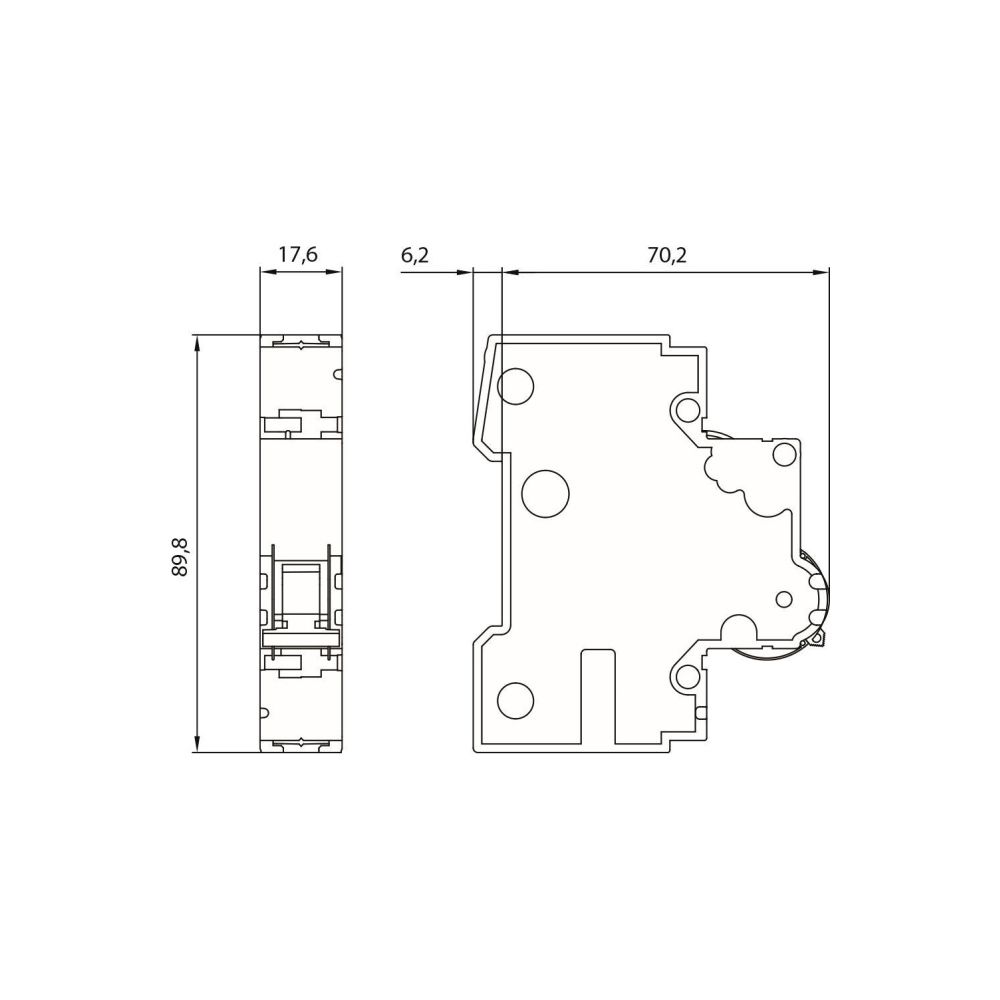

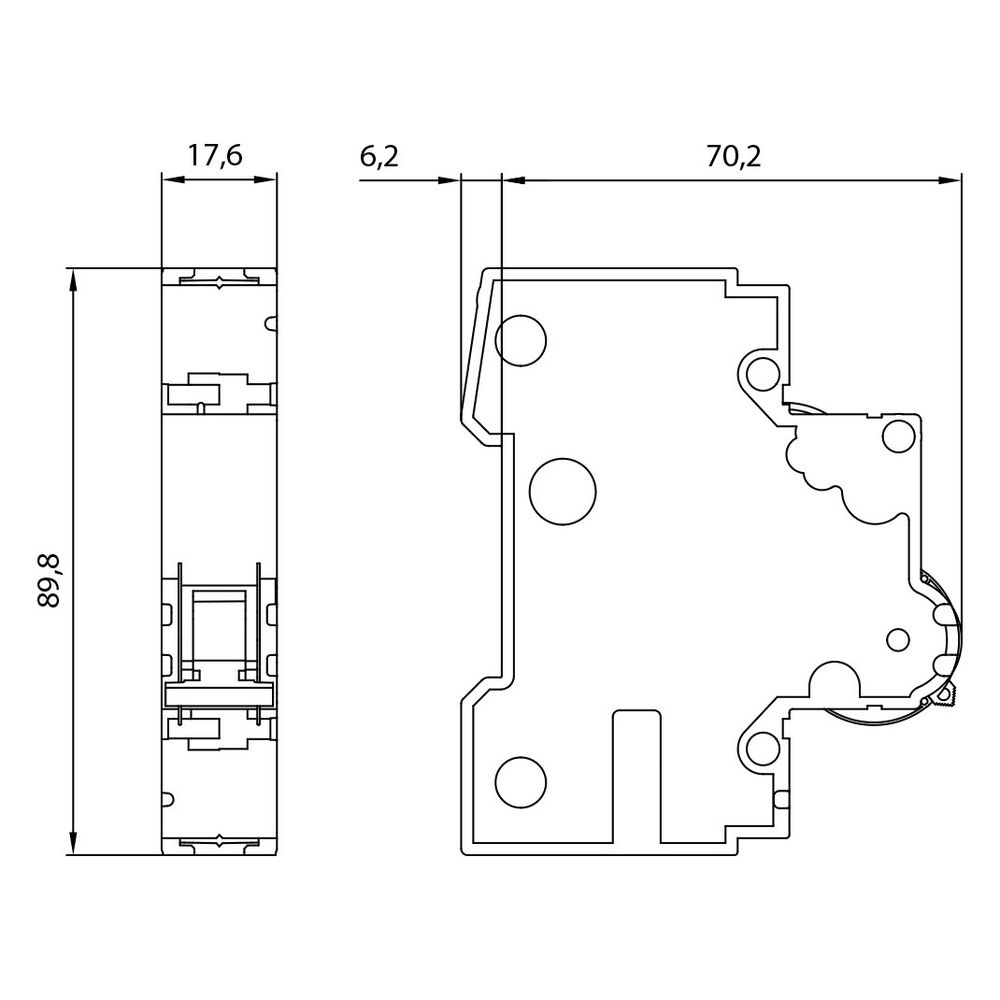

- Einbautiefe: 70 mm
- Breite in Teilungseinheiten: 1
- Schutzart: IP20
- Verlustleistung: 1,7 W
Technische Daten
| Hersteller | Siemens |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SY41136 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 13 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869181202 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 |
| Gewicht | 0,152 kg |
| Mitschaltender Neutralleiter | Nein |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| TE | 1 |
| Umgebungstemperatur während des Betriebs | -40 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,7 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
