Beschreibung

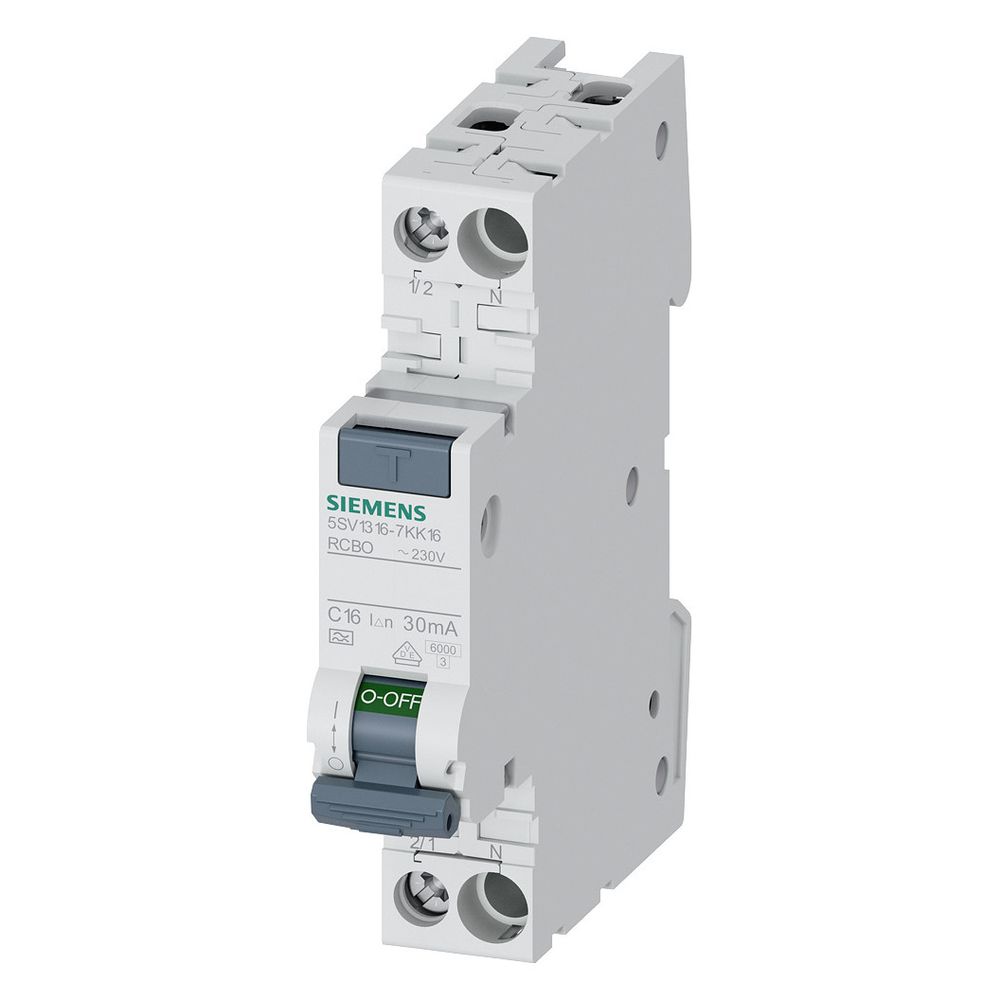

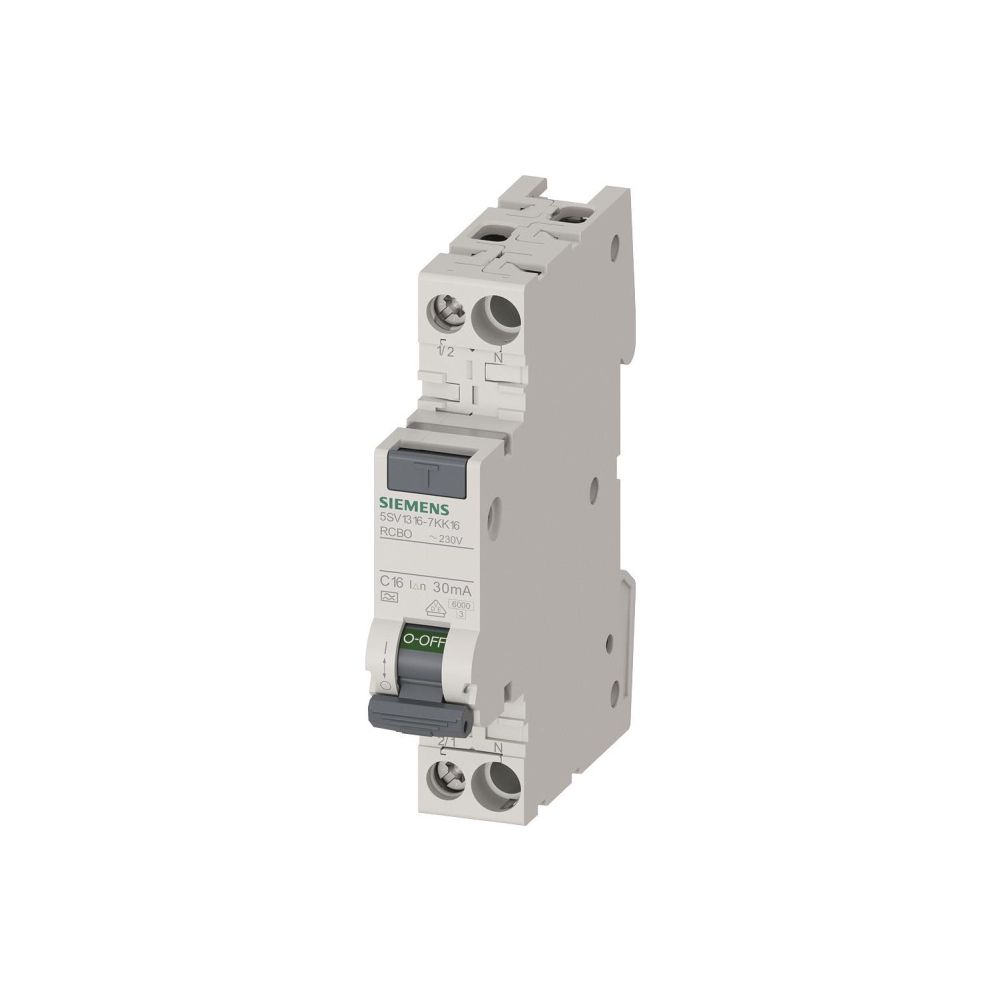

Siemens FI/LS-Schalter 5SV1316-7KK16 1TE Typ A 30mA C16 6kA 230V
Der FI/LS-Schalter 5SV1 von Siemens vereint Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem kompakten Gerät mit nur einer Teilungseinheit. Er ermöglicht einen kombinierten Personen- und Leitungsschutz zur Erhöhung der Betriebssicherheit und Anlagenverfügbarkeit. Das Gerät ist für die Montage auf DIN-Schienen konzipiert und bietet eine unverzögerte Abschaltcharakteristik.
Funktionsweise

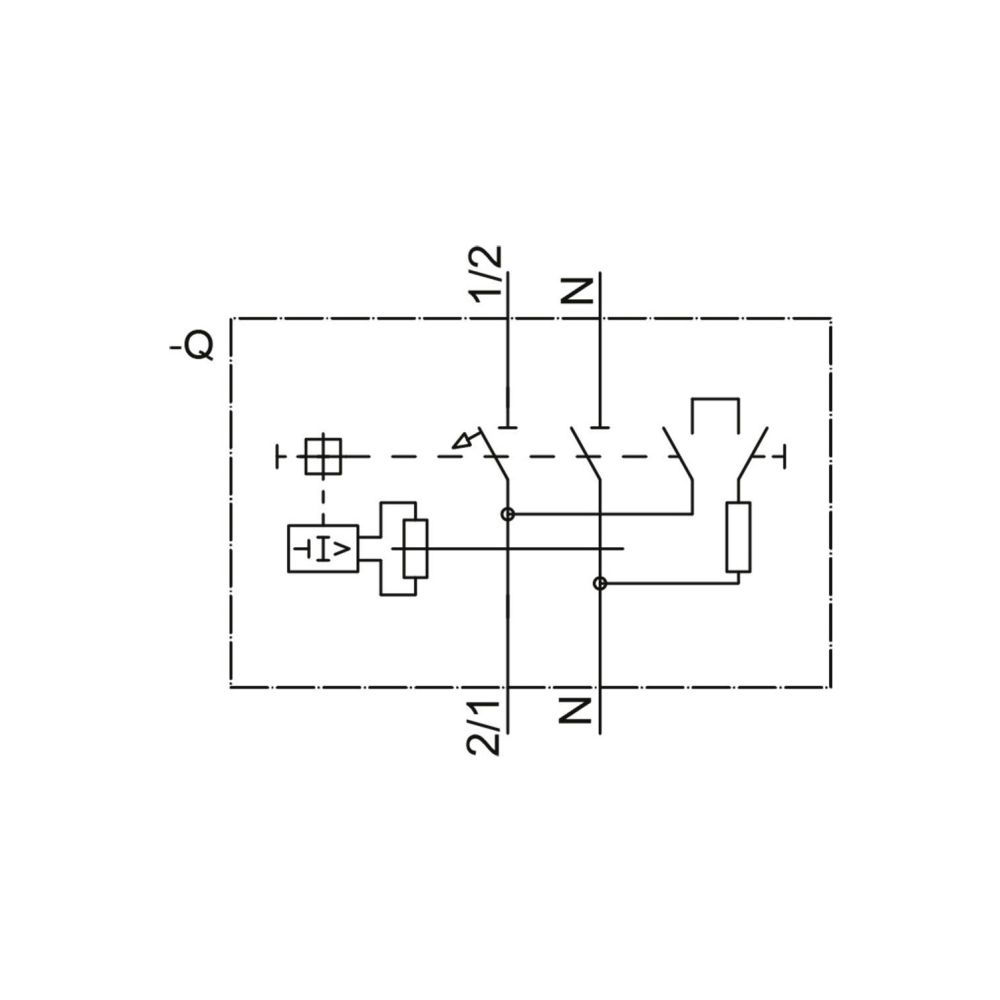

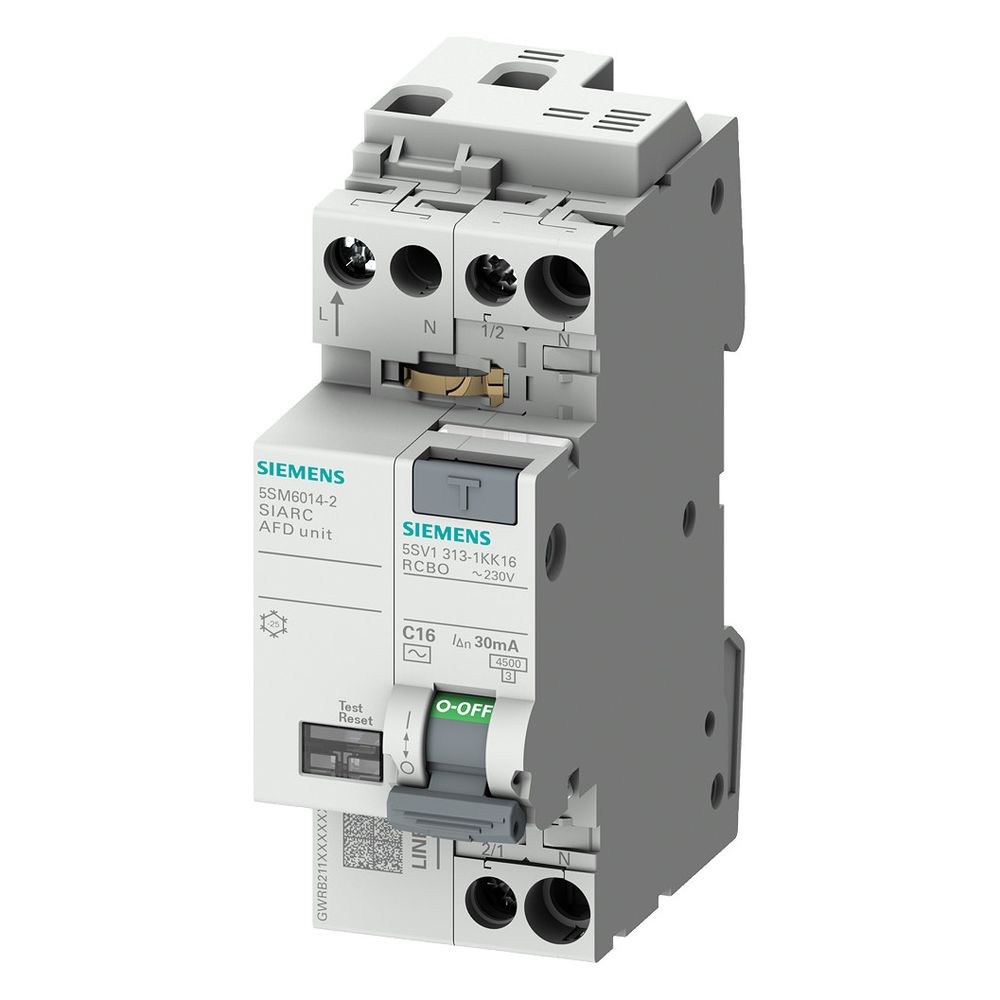

Das Schutzgerät kombiniert die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einem Gehäuse. Durch die Integration des mitschaltenden Neutralleiters und der Auslösecharakteristik C wird eine präzise Absicherung elektrischer Stromkreise erreicht. Die Bauweise erlaubt in Kombination mit einem Brandschutzschalter-Block eine platzsparende Installation für präventiven Brandschutz.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsspannung: 230 V
- Bemessungsabschaltvermögen: 6 kA
- Auslösecharakteristik: C
- Fehlerstrom-Typ: A
- Breite: 1 Teilungseinheit

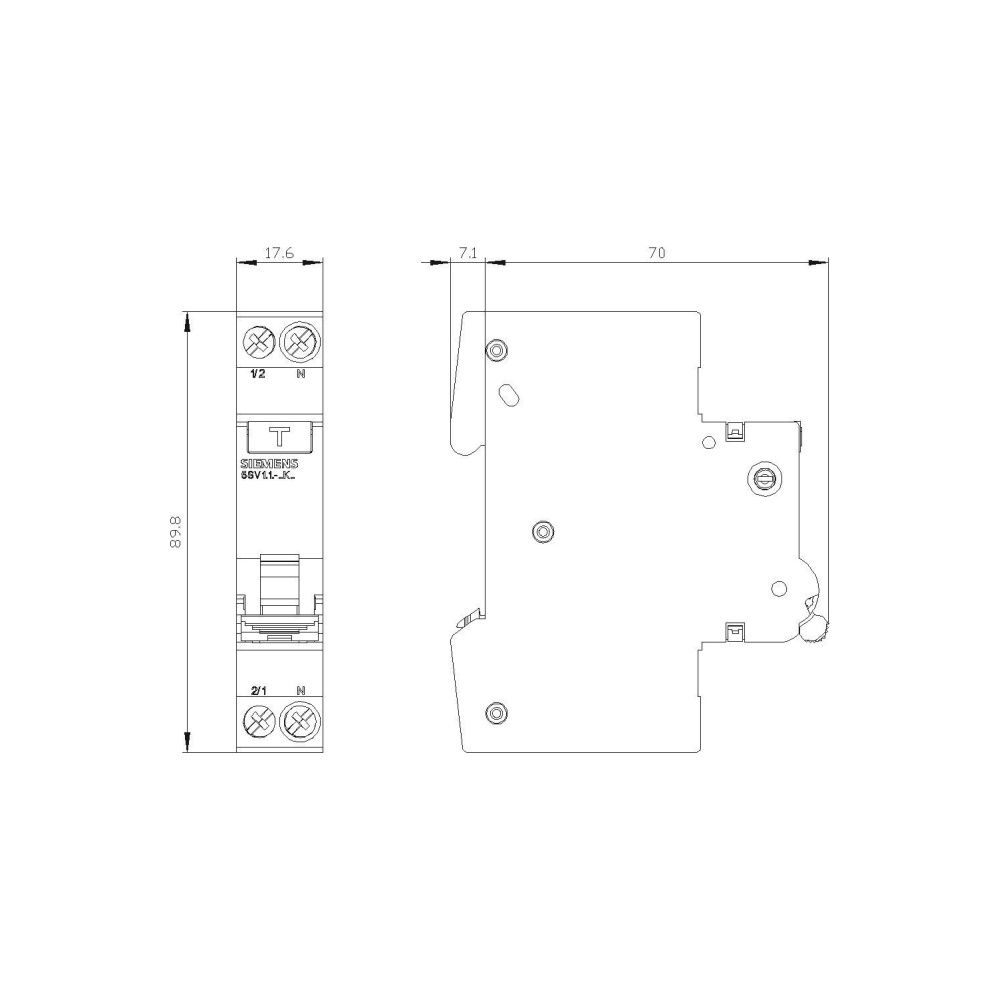

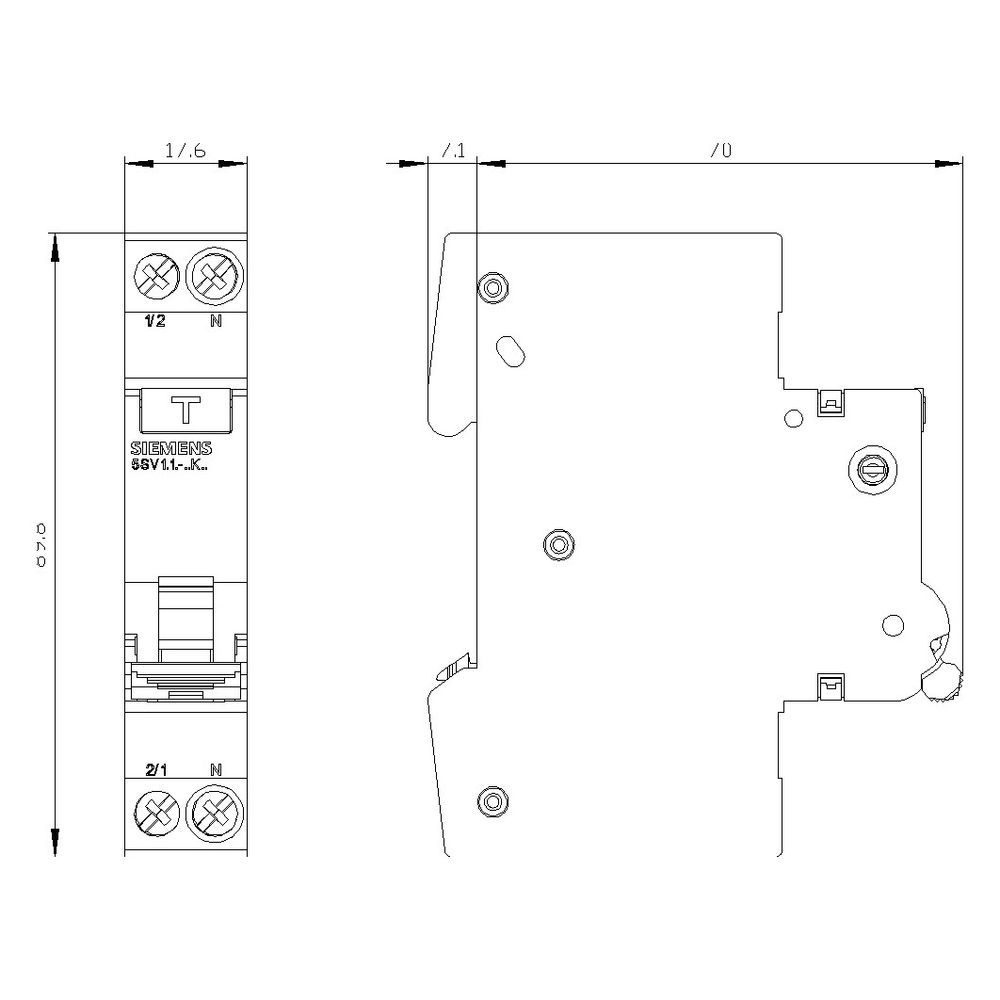

- Einbautiefe: 70 mm
- Schutzart: IP20
- Leiterquerschnitt: 0,75 - 16 mm²
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13167KK16 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsfehlerstrom mA | 30 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869557892 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,125 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 16 |
| TE | 1 |
| Typ | 2 pol. C16 |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Unterputzmontage | Ja |
| Verlustleistung | 3,4 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
