Beschreibung

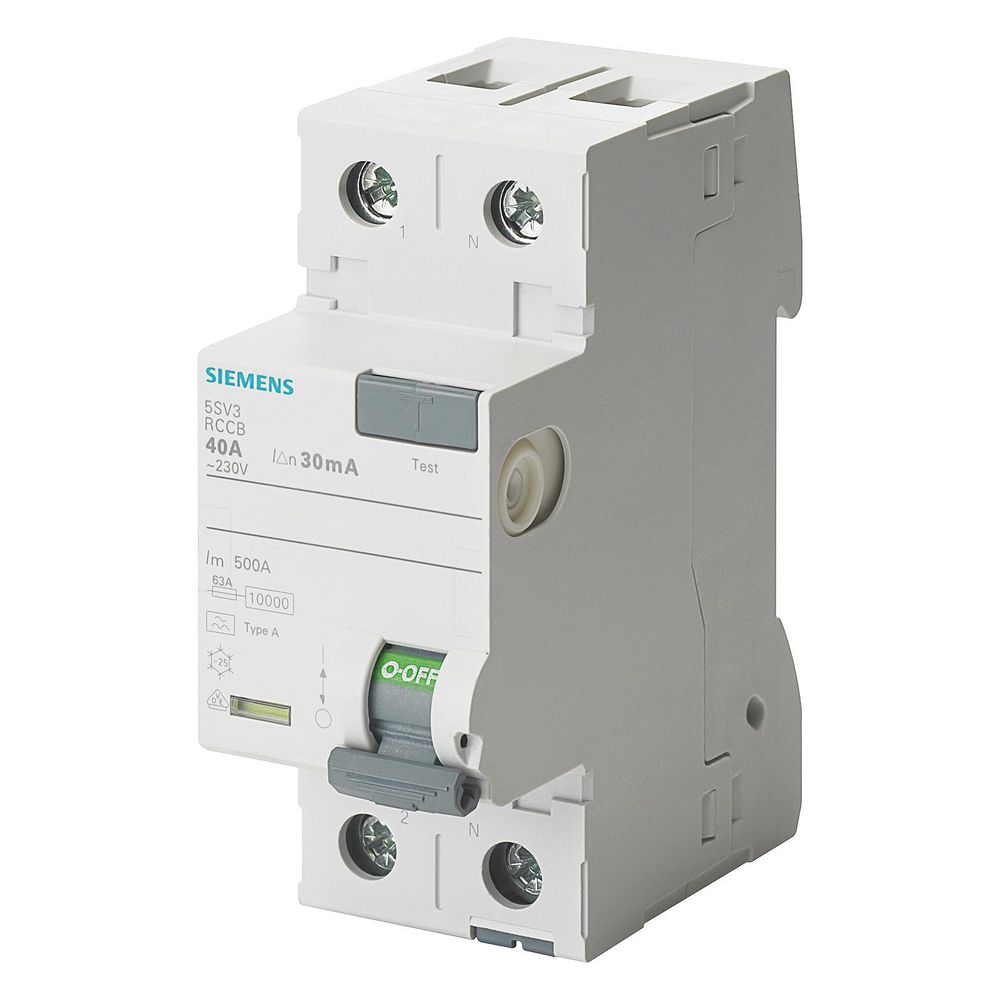

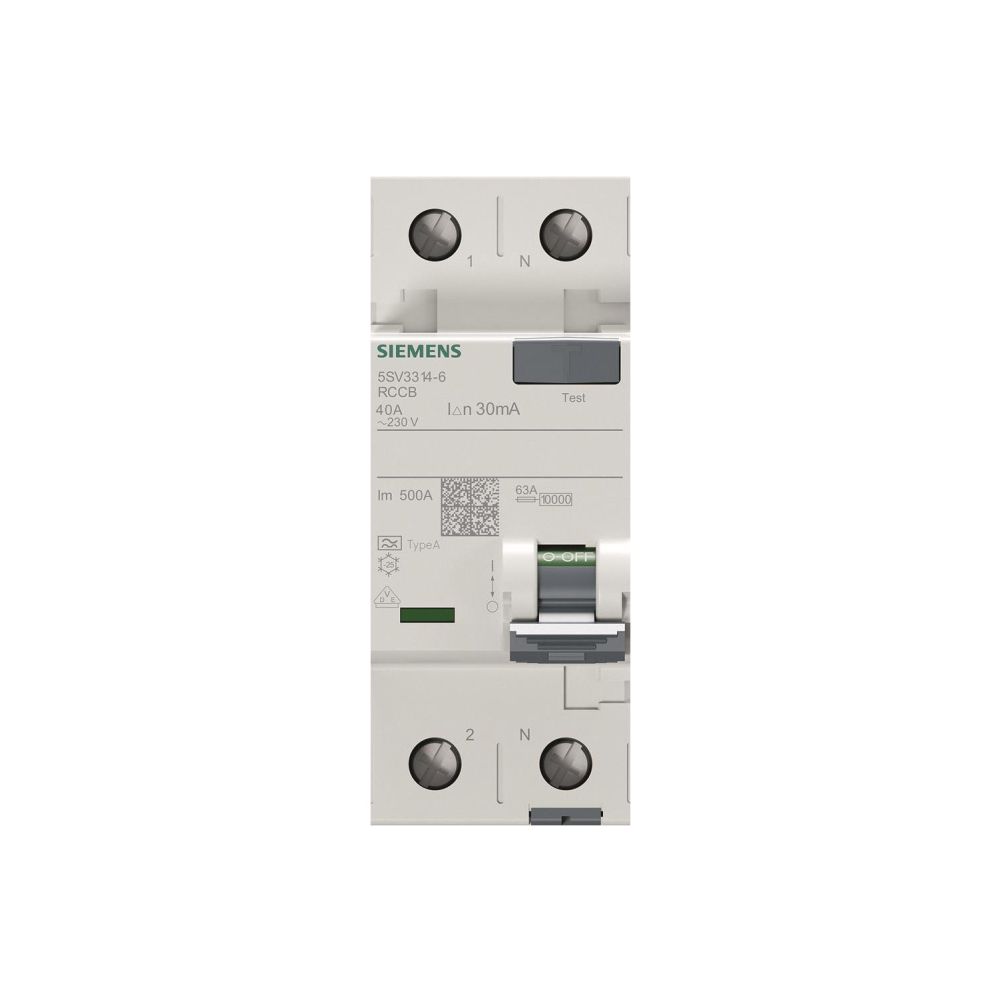

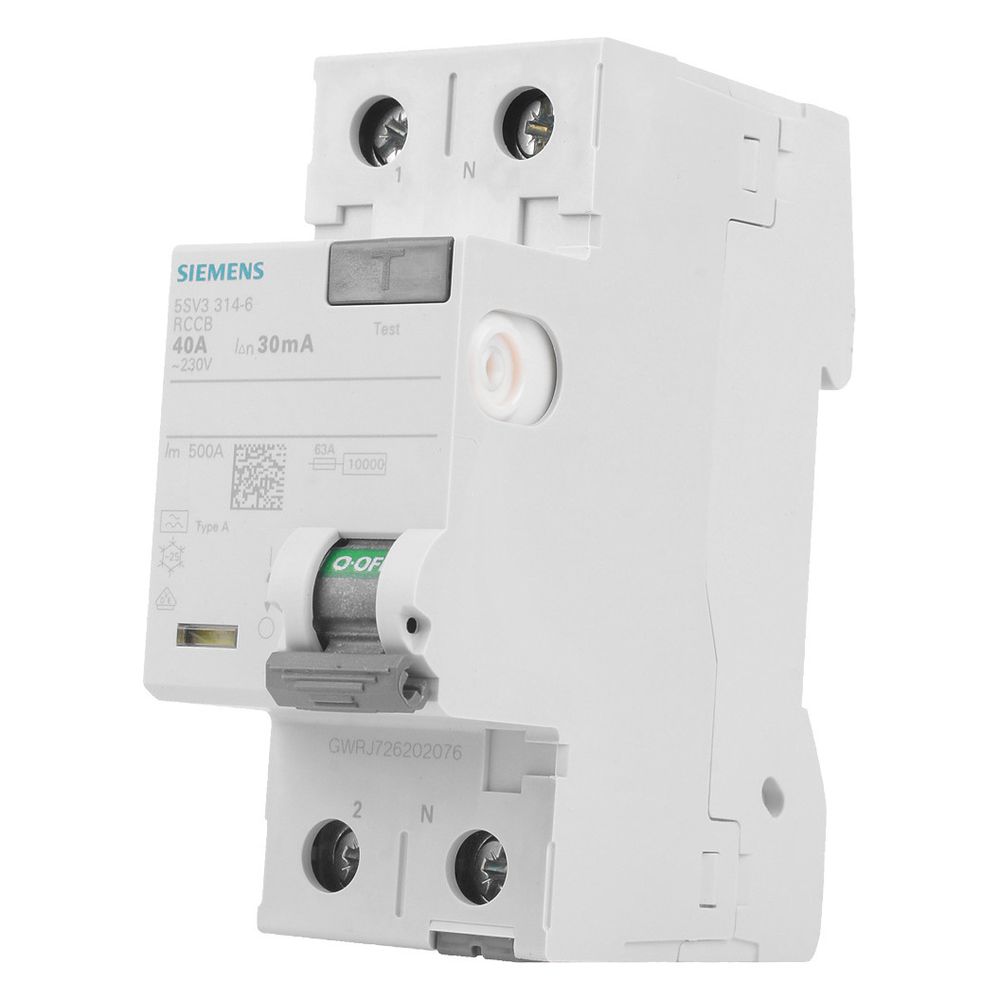

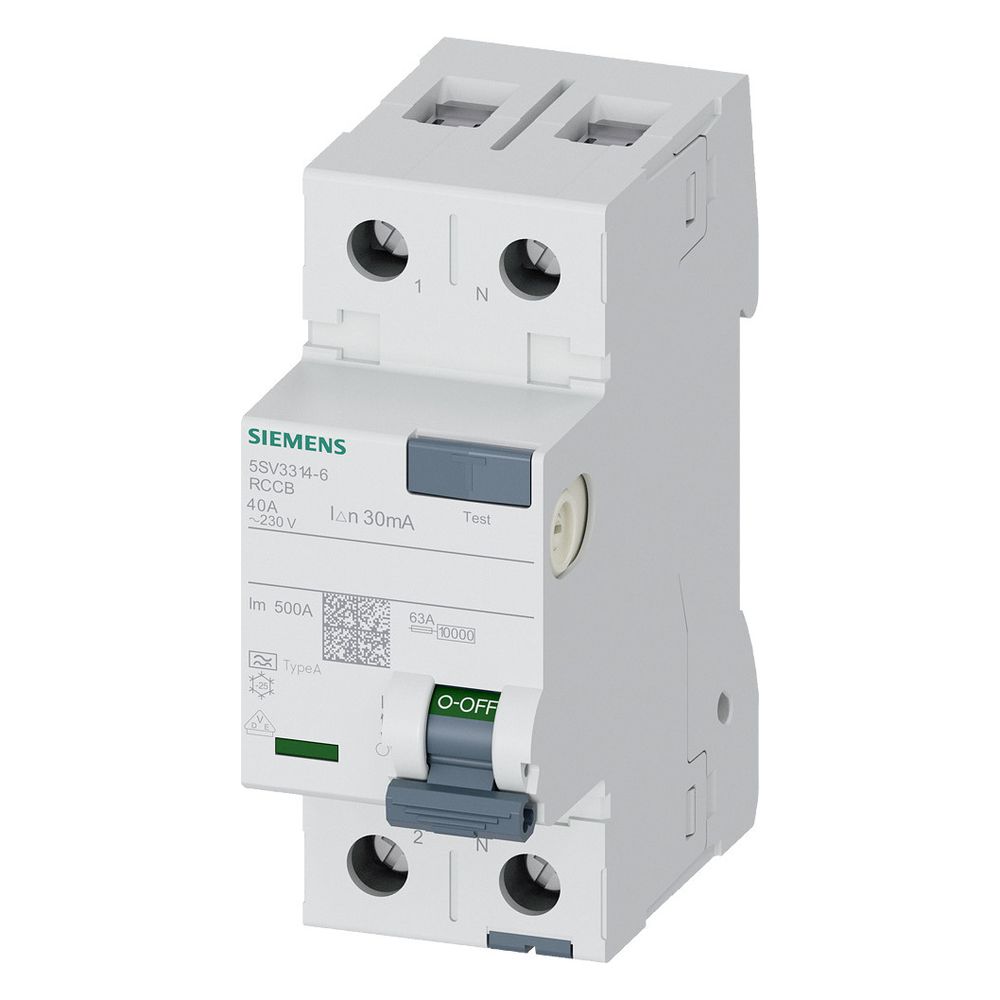

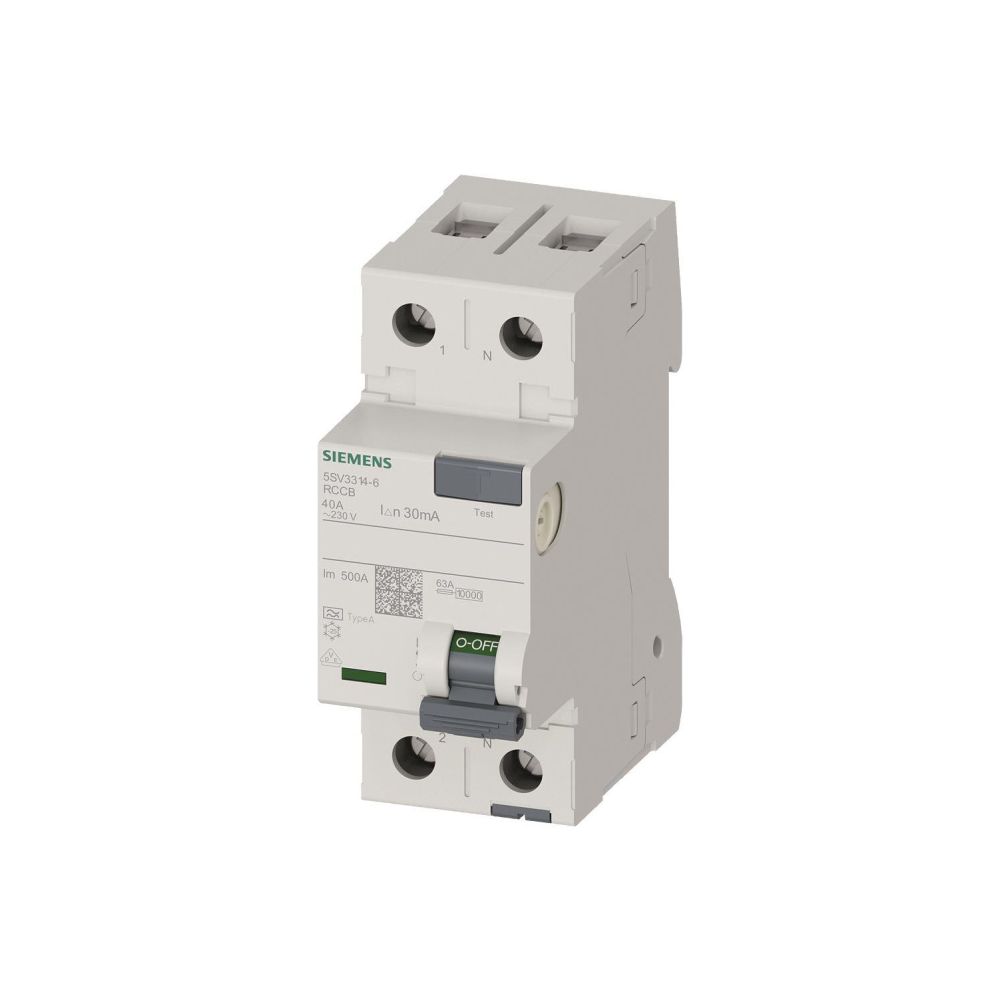

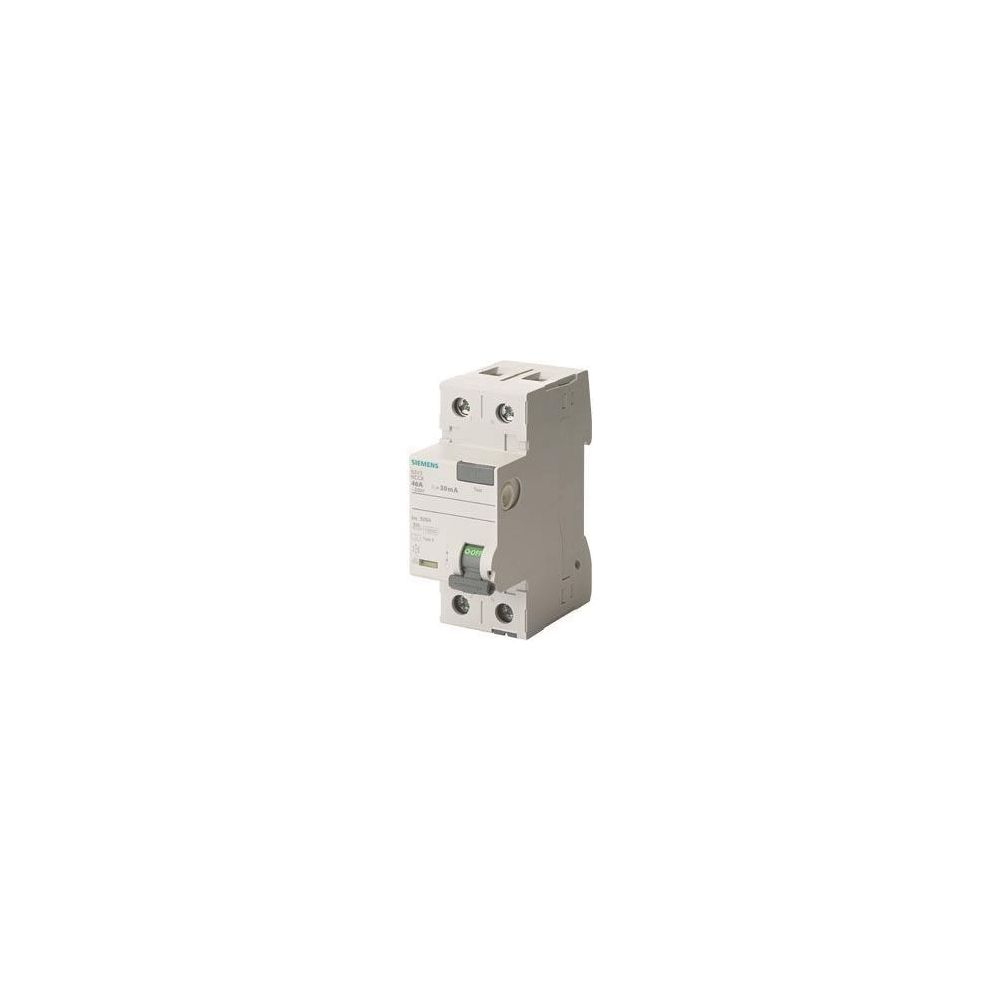

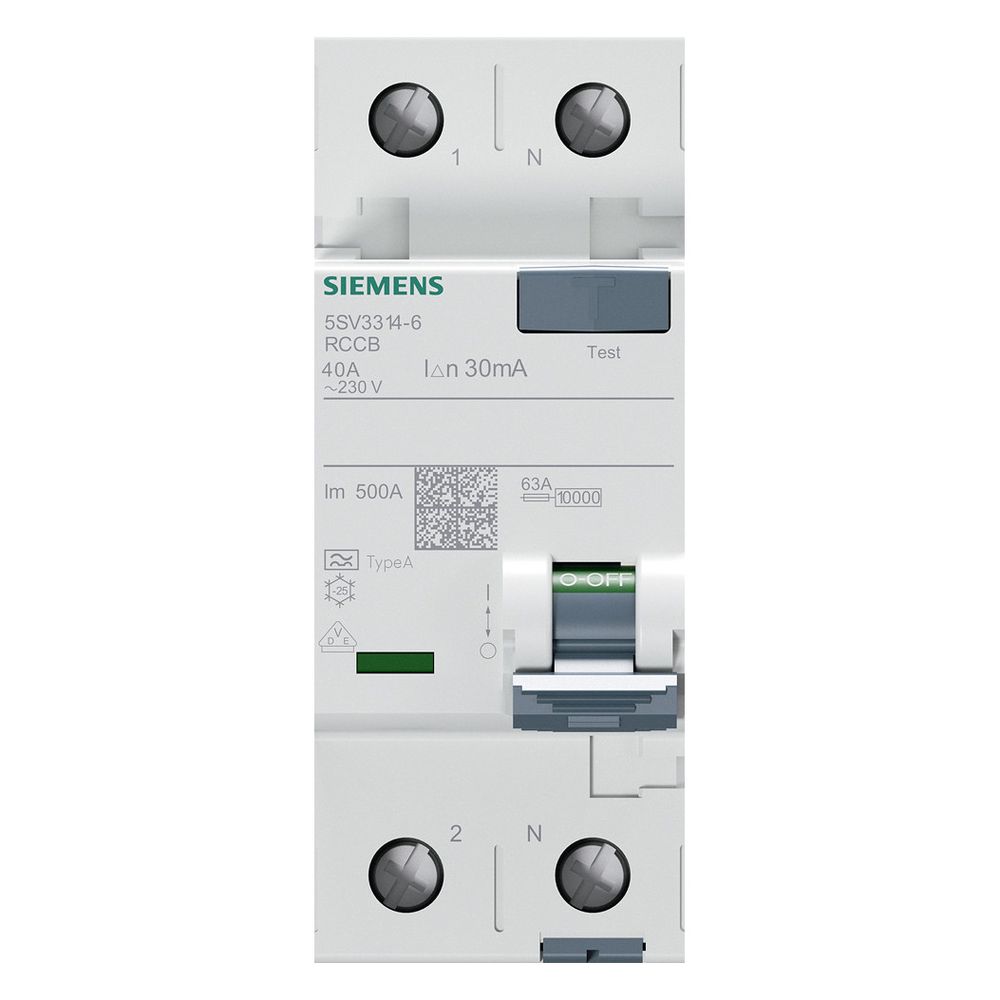

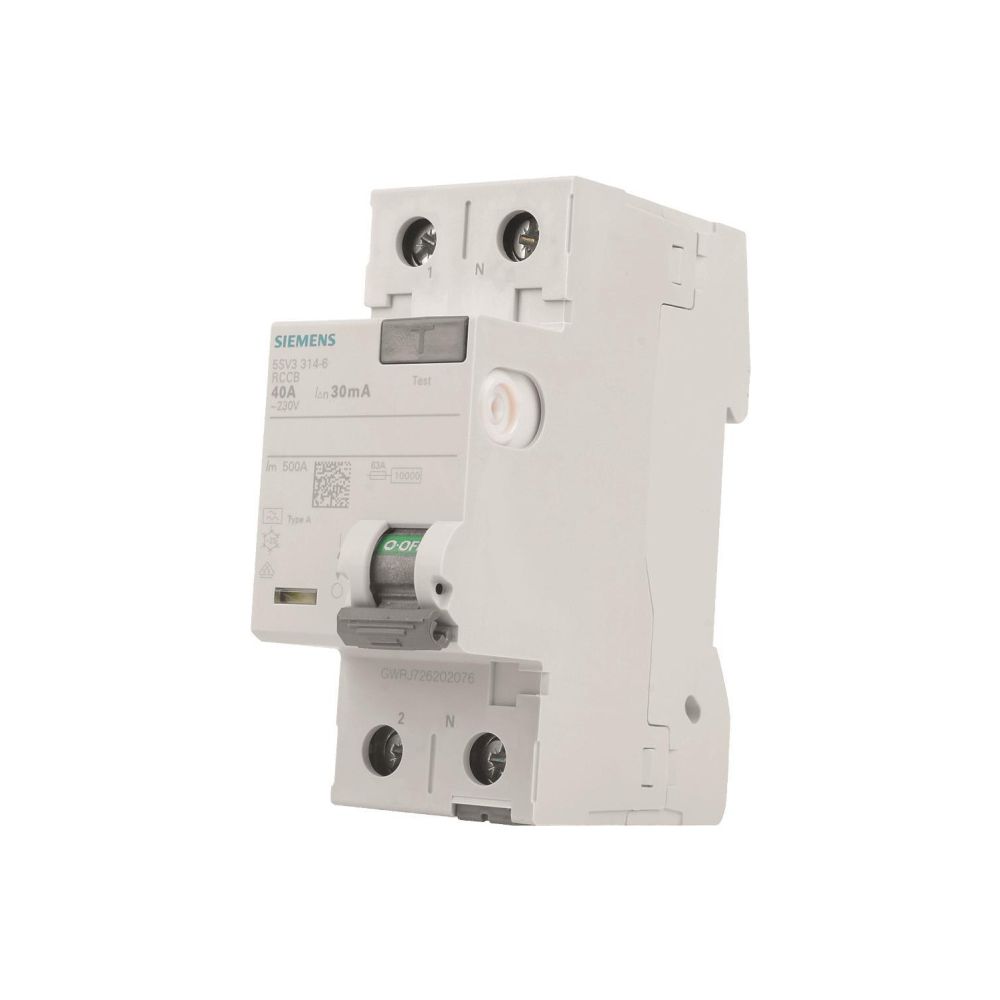

Siemens FI-Schutzschalter 5SV3314-6 Typ A 40A 30mA 2-polig 2TE 230V
Der FI-Schutzschalter 5SV3 von Siemens ist ein 2-poliger Fehlerstrom-Schutzschalter vom Typ A für die Absicherung von Stromkreisen in 230 V Wechselspannungsnetzen. Mit einem Bemessungsstrom von 40 A und einem Bemessungsfehlerstrom von 30 mA bietet er Schutz bei einer Frequenz von 50 Hz. Das Gerät ist für die Montage auf DIN-Schienen konzipiert und nimmt eine Breite von 2 Teilungseinheiten ein.
Montage und Anwendung
Die Installation erfolgt auf einer DIN-Schiene, wobei der Neutralleiteranschluss rechts positioniert ist. Das Gerät ist für einen Umgebungstemperaturbereich von -25 °C bis 45 °C ausgelegt und verfügt über eine Verriegelungsvorrichtung sowie eine Plombiermöglichkeit. Der Anschluss von Leitern mit Querschnitten von 0,75 mm² bis 35 mm² ist sowohl für eindrähtige als auch für mehrdrähtige Ausführungen möglich.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 230 V
- Polzahl: 2
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 1 kA
- Breite in Teilungseinheiten: 2
- Einbautiefe: 70 mm
- Schutzart: IP20
- Verlustleistung: 2,6 W
Technische Daten
| Hersteller | Siemens |
| Ampère | 40 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Artikelnummer | SIEMENS-5SV33146 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 2000 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 |
| Bemessungsstrom | 40 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869429649 |
| Einbautiefe | 70 |
| Explosionsgeschützt | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gerätebreite | 36 |
| Gerätehöhe | 90 |
| Gerätetiefe | 70 |
| Gewicht | 0,188 kg |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | sonstige |
| Neutralleiterposition | rechts |
| Polzahl | 2 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 40 |
| TE | 2 |
| Typ | 2 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 2,6 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 23691322 |
