Beschreibung

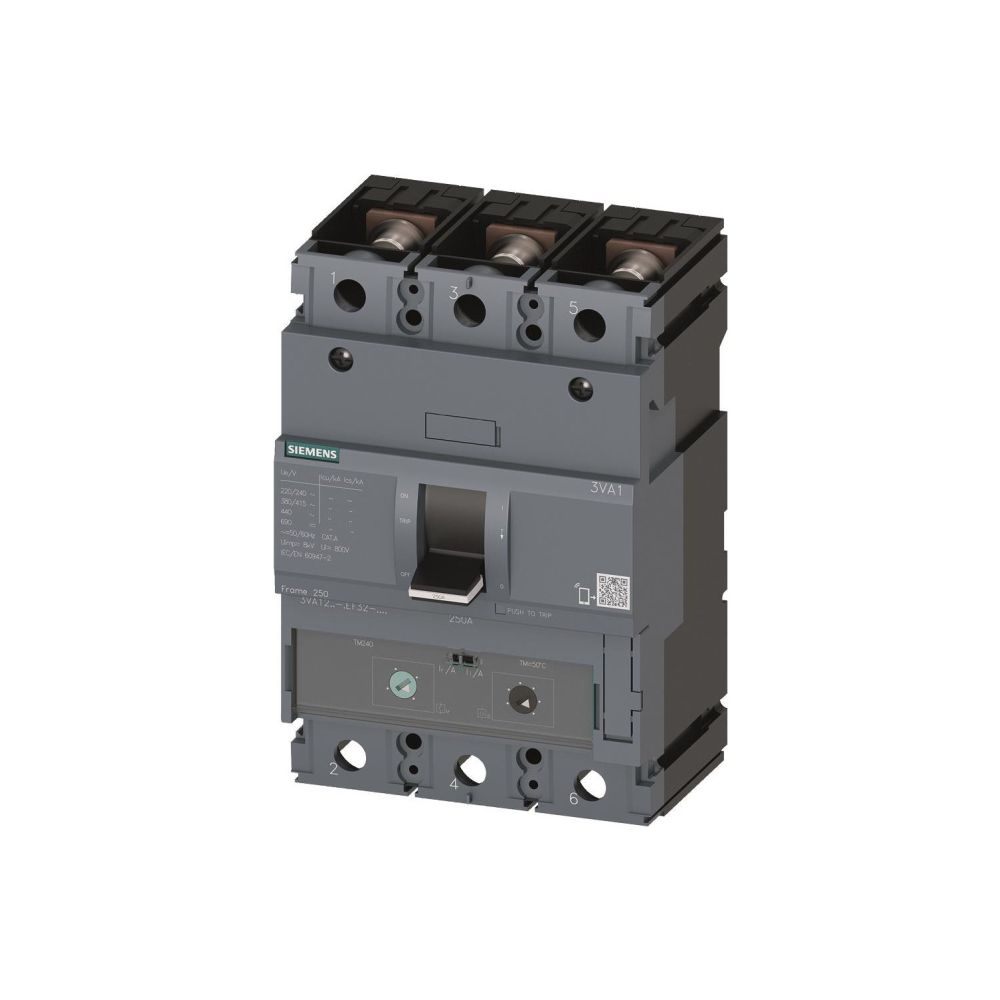

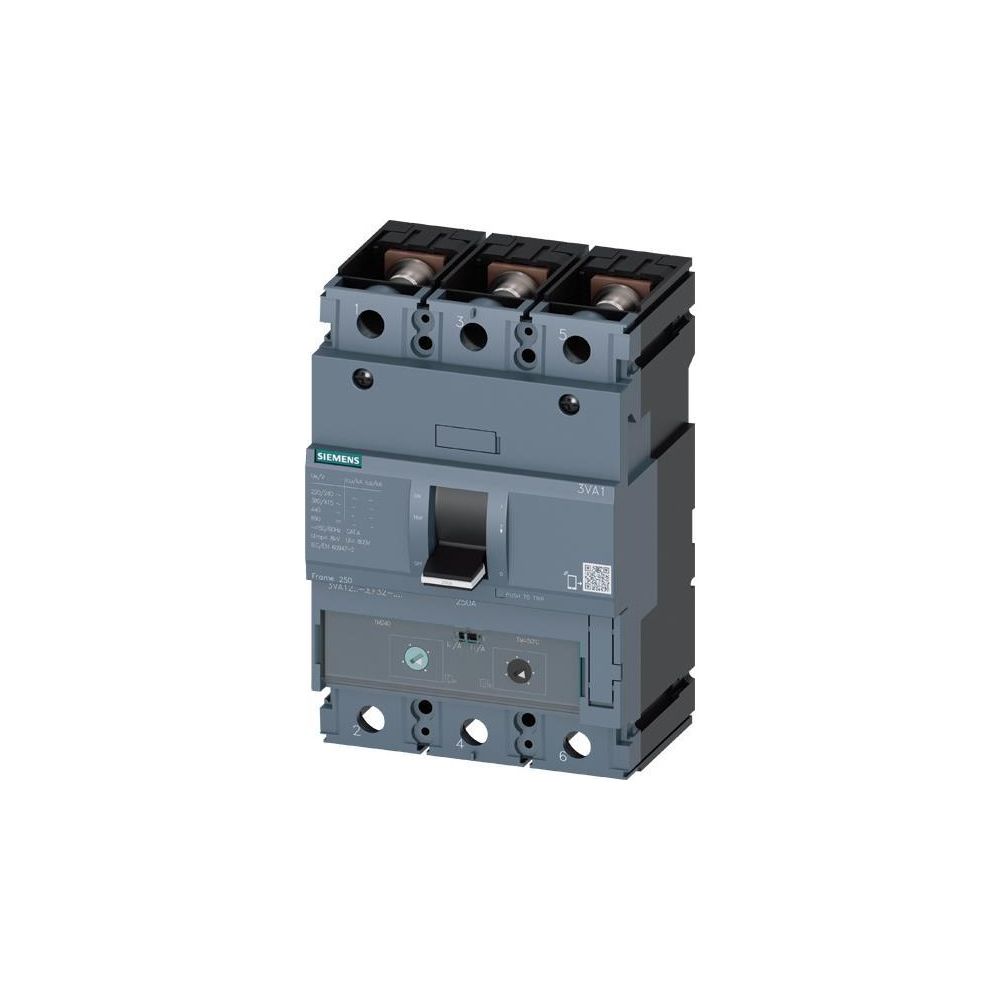

Siemens 3VA1 Leistungsschalter 3-polig 250A 690V 36kA TM240 Schraubanschluss Festeinbau 3VA1225-4EF32-0AA0
Der Siemens 3VA1225-4EF32-0AA0 ist ein 3-poliger Leistungsschalter in Festeinbautechnik, der für eine Bemessungsspannung von 690 V ausgelegt ist. Mit einem Bemessungsdauerstrom von 250 A und einer Ausschaltleistung von 36 kA bei 400 V eignet sich das Gerät für den Schutz elektrischer Anlagen. Die Bedienung erfolgt über einen Kipphebel, während der Anschluss des Hauptstromkreises frontseitig mittels Schraubanschlüssen realisiert wird.
Montage und Anwendung

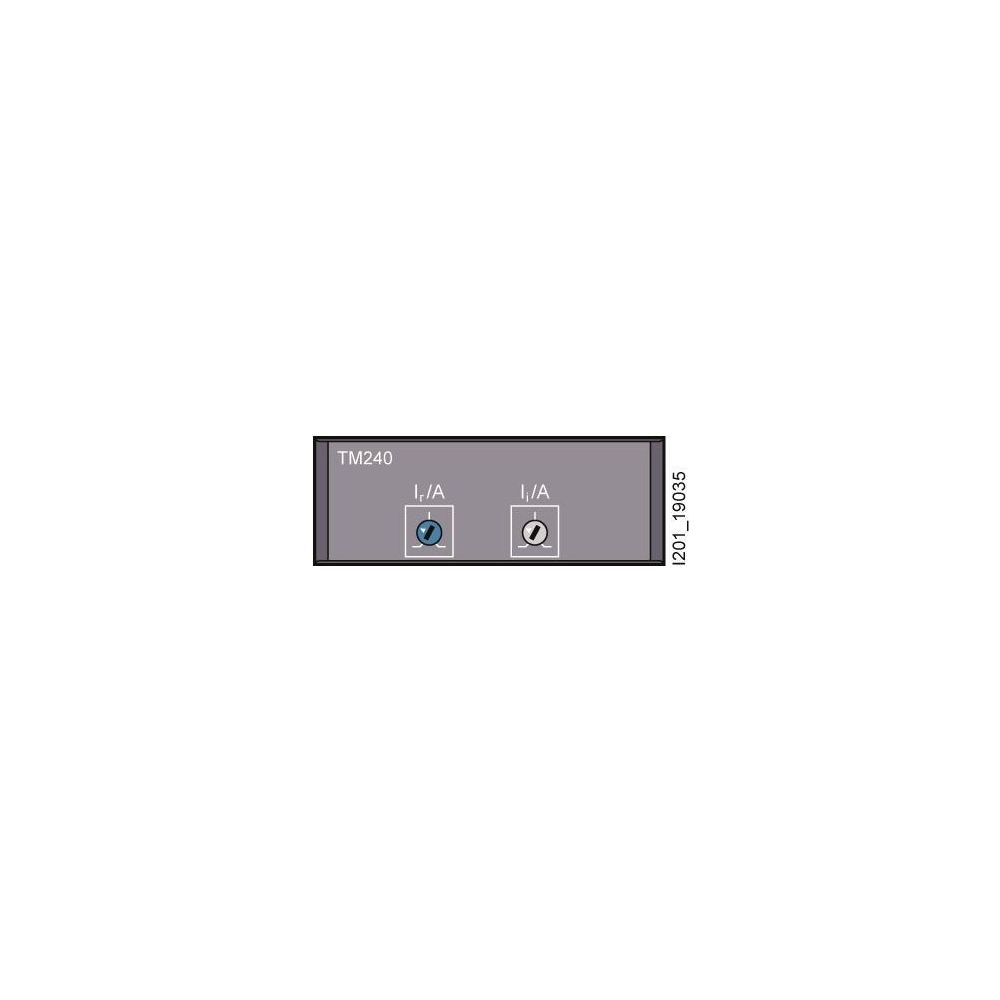

Das als Komplettgerät mit Schutzeinheit ausgeführte Modell ist für den Festeinbau konzipiert und weist die Schutzart IP40 auf. Ein Motorantrieb kann optional nachgerüstet werden. Die Überlastauslöser sind im Bereich von 175 bis 250 A einstellbar, der unverzögerte Kurzschlussauslöser deckt einen Bereich von 1250 bis 2500 A ab.
Technische Daten
- Bemessungsdauerstrom: 250 A
- Bemessungsspannung: 690 V
- Bemessungsgrenzkurzschlussausschaltstrom: 36 kA
- Überlastauslöser Stromeinstellung: 175 - 250 A
- Kurzschlussauslöser Einstellbereich: 1250 - 2500 A
- Verlustleistung: 57 W
- Polzahl: 3
- Schutzart: IP40
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Artikelnummer | SIEMENS-3VA12254EF320AA0 |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 250 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 |
| Bemessungsspannung | 690 |
| EAN-13 | 4042948809419 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1250 - 2500 |
| Geeignet für Hutschienenmontage | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,157 kg |
| Hutschienenmontage optional | Nein |
| Integrierter Erdschlussschutz | Nein |
| Komplettgerät mit Schutzeinheit | Ja |
| Mit Ausgelöstmelder | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP40 |
| Verlustleistung | 57 |
| Überlastauslöser Stromeinstellung | 175 - 250 |
| WEEE-Nr. | 23691322 |
