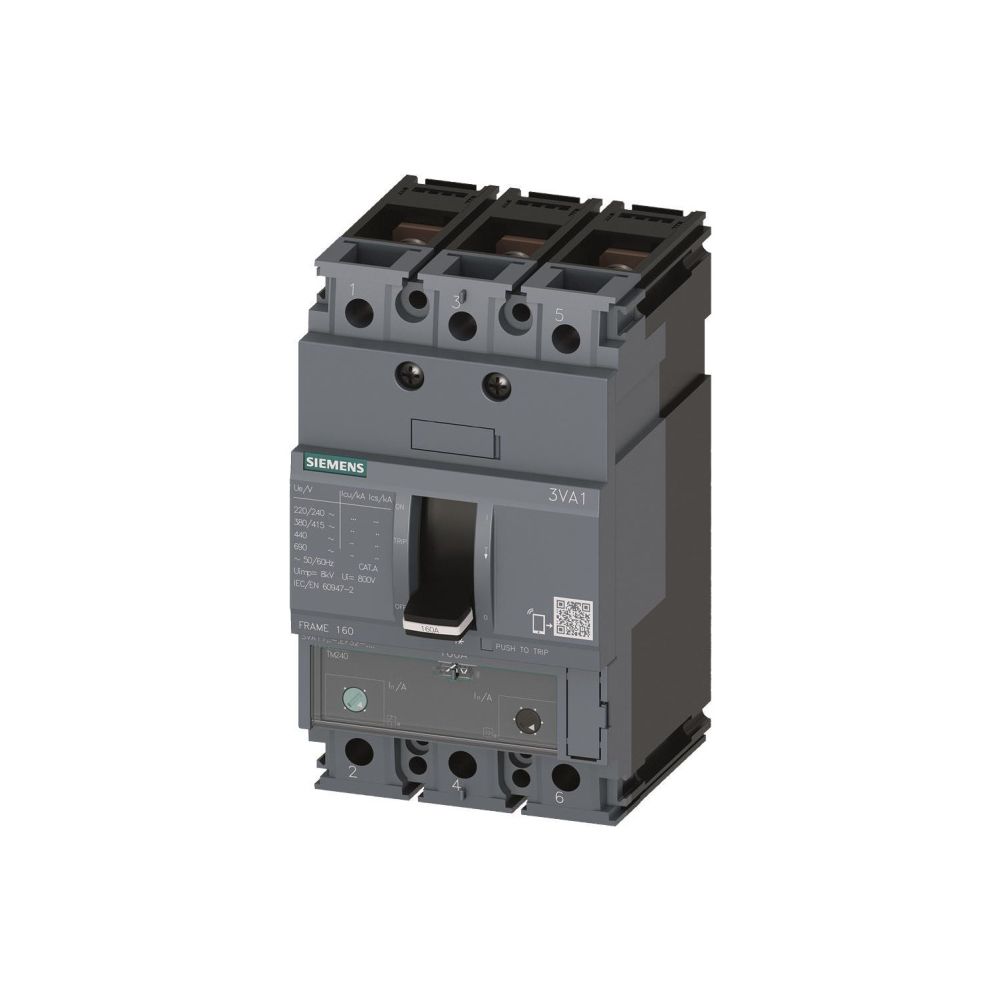

Siemens Leistungsschalter 3VA1 3-polig 160A 690V 36kA Schraubanschluss 3VA1116-4EF32-0AA0
Der Siemens 3VA1 Leistungsschalter ist ein 3-poliges Kompaktgerät für die Festeinbautechnik mit einem Bemessungsdauerstrom von 160 A. Er dient der sicheren Absicherung elektrischer Anlagen bei einer Bemessungsspannung von 690 V und wird manuell über einen Kipphebel betätigt.
Funktionsweise und Montage

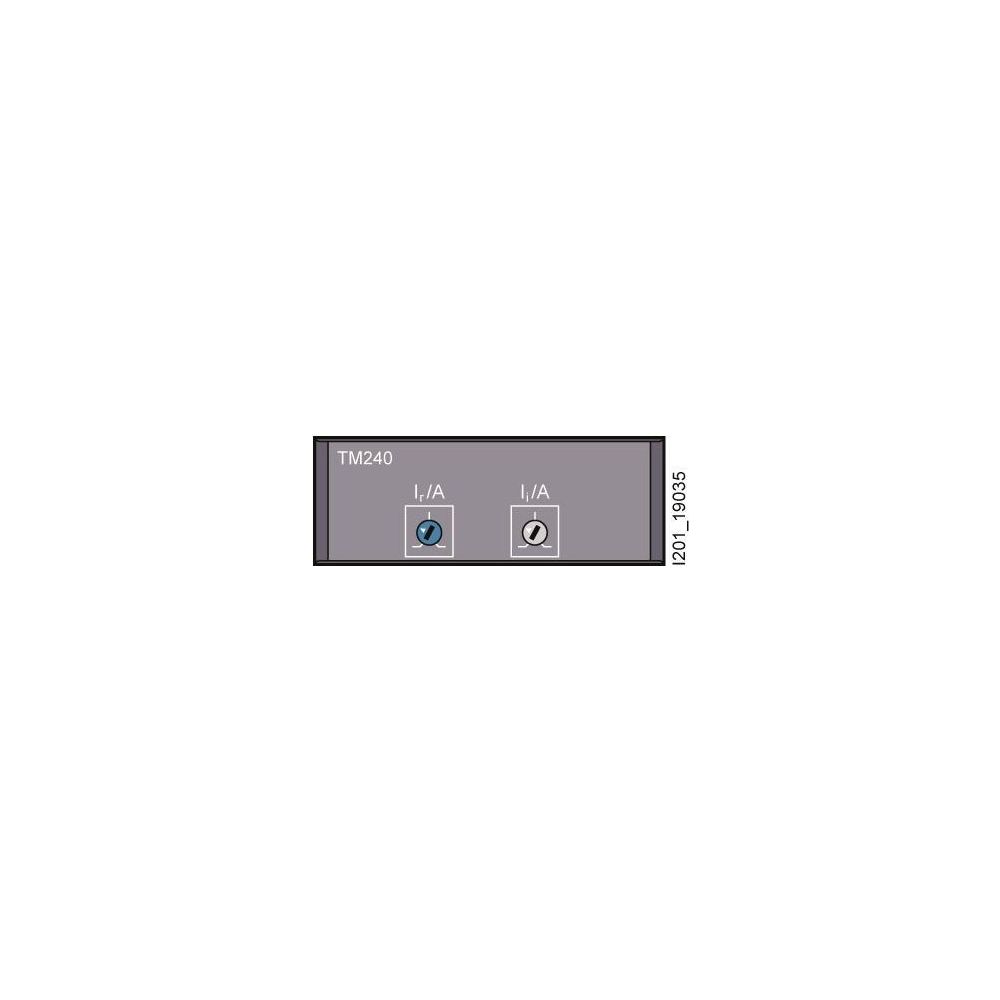

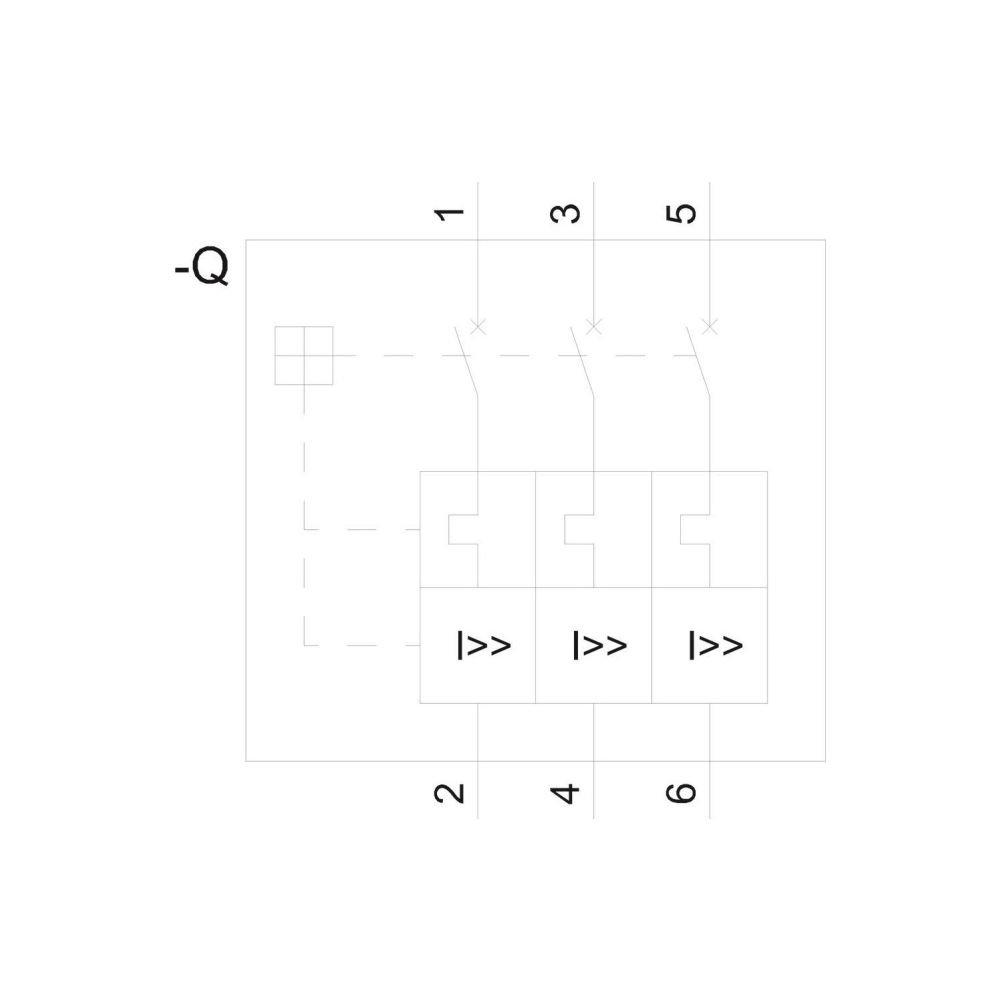

Das Gerät ist als Komplettgerät mit Schutzeinheit ausgeführt und verfügt über einen einstellbaren Überlastauslöser sowie einen unverzögerten Kurzschlussauslöser. Der Anschluss des Hauptstromkreises erfolgt frontseitig über Schraubanschlüsse. Die Montage ist als Festeinbau vorgesehen, wobei eine optionale Hutschienenmontage unterstützt wird. Das Gehäuse entspricht der Schutzart IP40.
Technische Daten
- Bemessungsdauerstrom: 160 A
- Bemessungsspannung: 690 V
- Bemessungsgrenzkurzschlussausschaltstrom (400 V, 50 Hz): 36 kA
- Überlastauslöser Einstellbereich: 112 - 160 A
- Kurzschlussauslöser Einstellbereich: 800 - 1600 A
- Verlustleistung: 38 W
- Polzahl: 3
- Schutzart: IP40
- Anschlussart Hauptstromkreis: Schraubanschluss
- Betätigungselement: Kipphebel
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Artikelnummer | SIEMENS-3VA11164EF320AA0 |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 160 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 |
| Bemessungsspannung | 690 |
| EAN-13 | 4042948808917 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 800 - 1600 |
| Geeignet für Hutschienenmontage | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,968 kg |
| Hutschienenmontage optional | Ja |
| Integrierter Erdschlussschutz | Nein |
| Komplettgerät mit Schutzeinheit | Ja |
| Mit Ausgelöstmelder | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP40 |
| Verlustleistung | 38 |
| Überlastauslöser Stromeinstellung | 112 - 160 |
| WEEE-Nr. | 23691322 |
