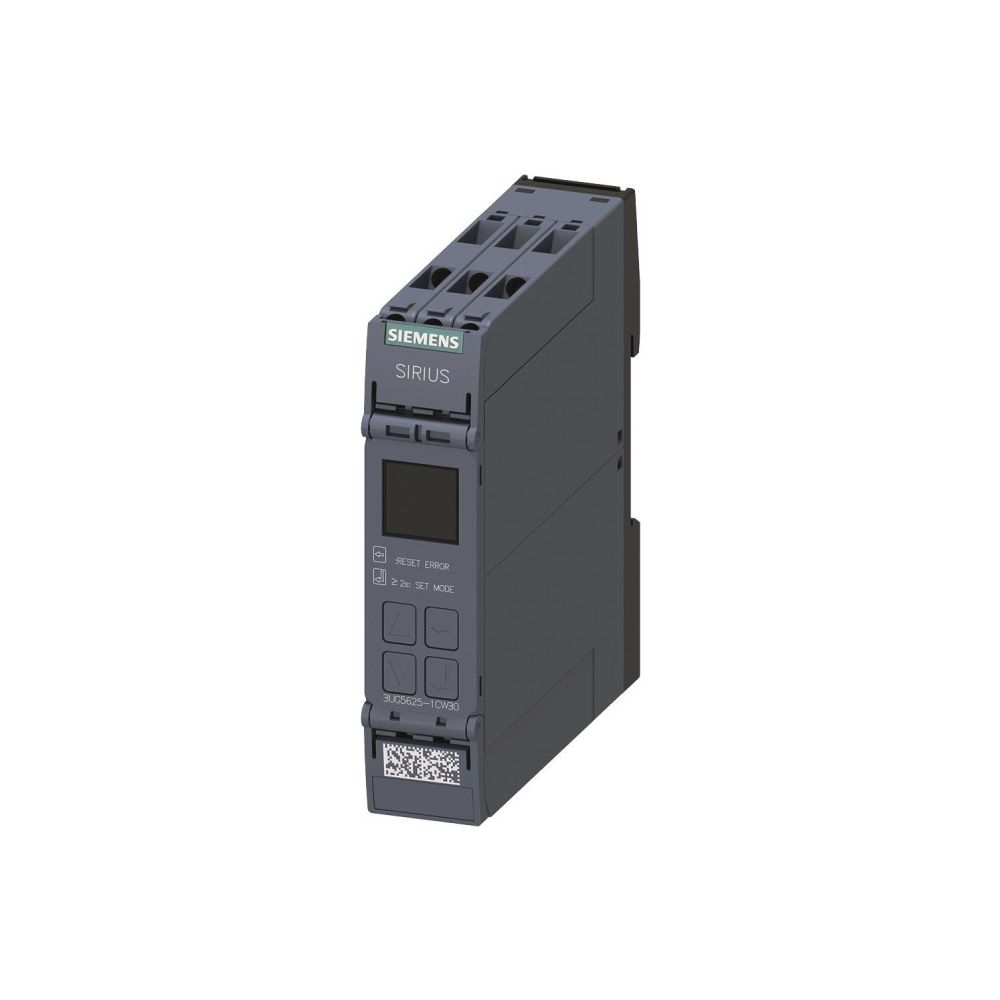

Siemens Fehlerstromüberwachungsrelais 3UG5625-1CW30 digital 24-240V AC/DC 2 Wechsler 22,5x100x90mm
Das digitale Fehlerstromüberwachungsrelais 3UG5625-1CW30 von Siemens dient der präzisen Überwachung von Wechselstromnetzen. Es ermöglicht eine flexible Strommessung in einem Bereich von 30 bis 40000 mA und bietet eine einstellbare Ansprechverzögerung von bis zu 999,9 Sekunden. Das Gerät verfügt über eine integrierte Differenzstromanzeige sowie eine Fehlerspeicherfunktion.
Funktionsweise und Montage

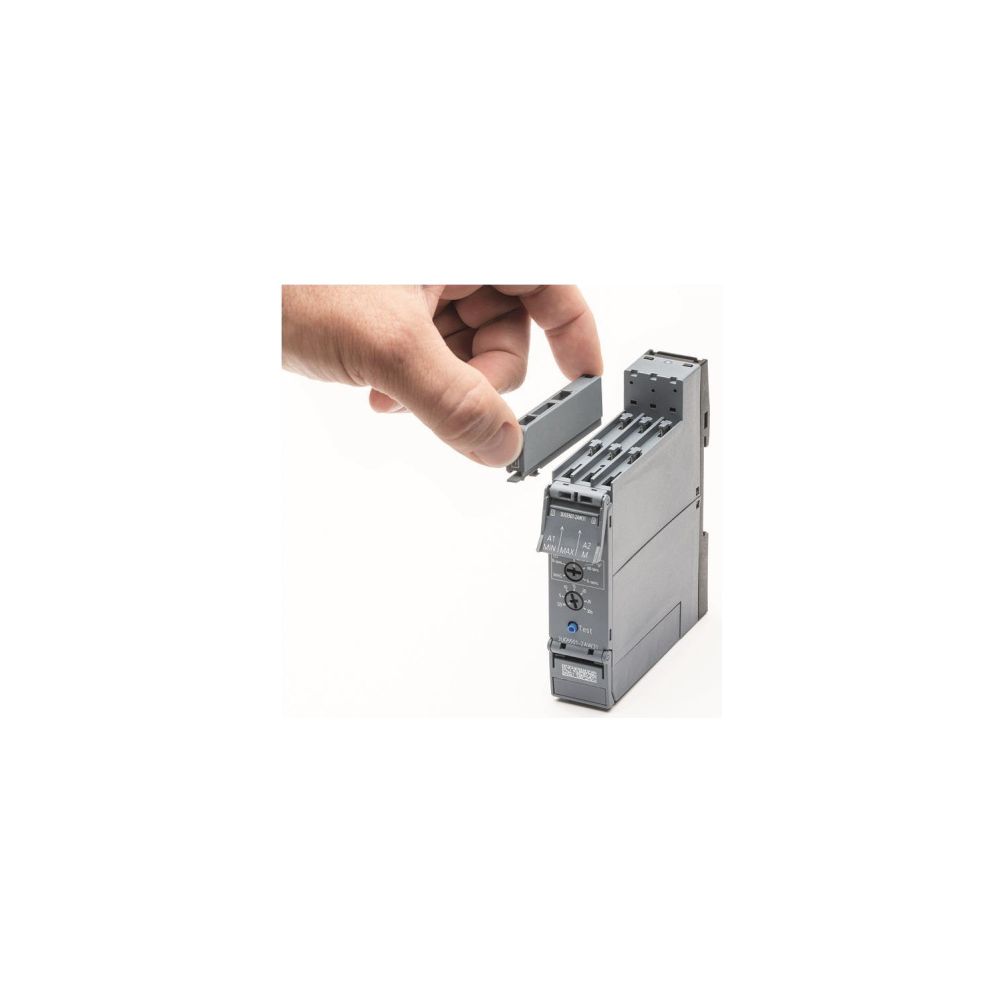

Das Relais ist für den Betrieb mit einer Versorgungsspannung von 24 bis 240 V AC/DC ausgelegt und benötigt keine externe Stromversorgung. Die elektrische Anbindung erfolgt über Schraubanschlüsse mit abnehmbaren Klemmen, was die Installation erleichtert. Zur Signalisierung stehen zwei Wechslerkontakte zur Verfügung, die eine Integration in Überwachungssysteme ermöglichen.
Technische Daten
- Strommessbereich: 30 - 40000 mA
- Versorgungsspannung: 24 - 240 V AC/DC
- Bemessungsbetriebsfrequenz: 16 - 400 Hz
- Ansprechverzögerungszeit: 0 - 999,9 s

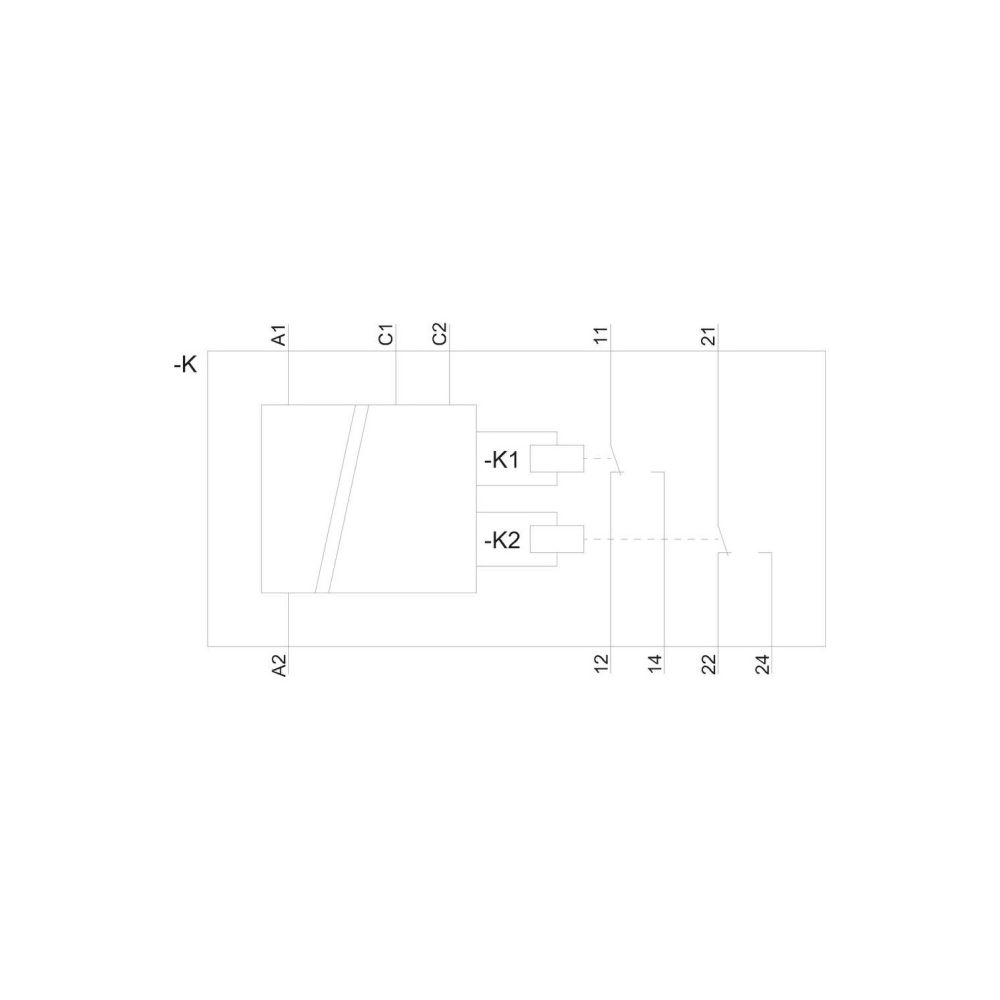

- Anzahl Wechslerkontakte: 2
- Bemessungsschaltstrom: 3 A

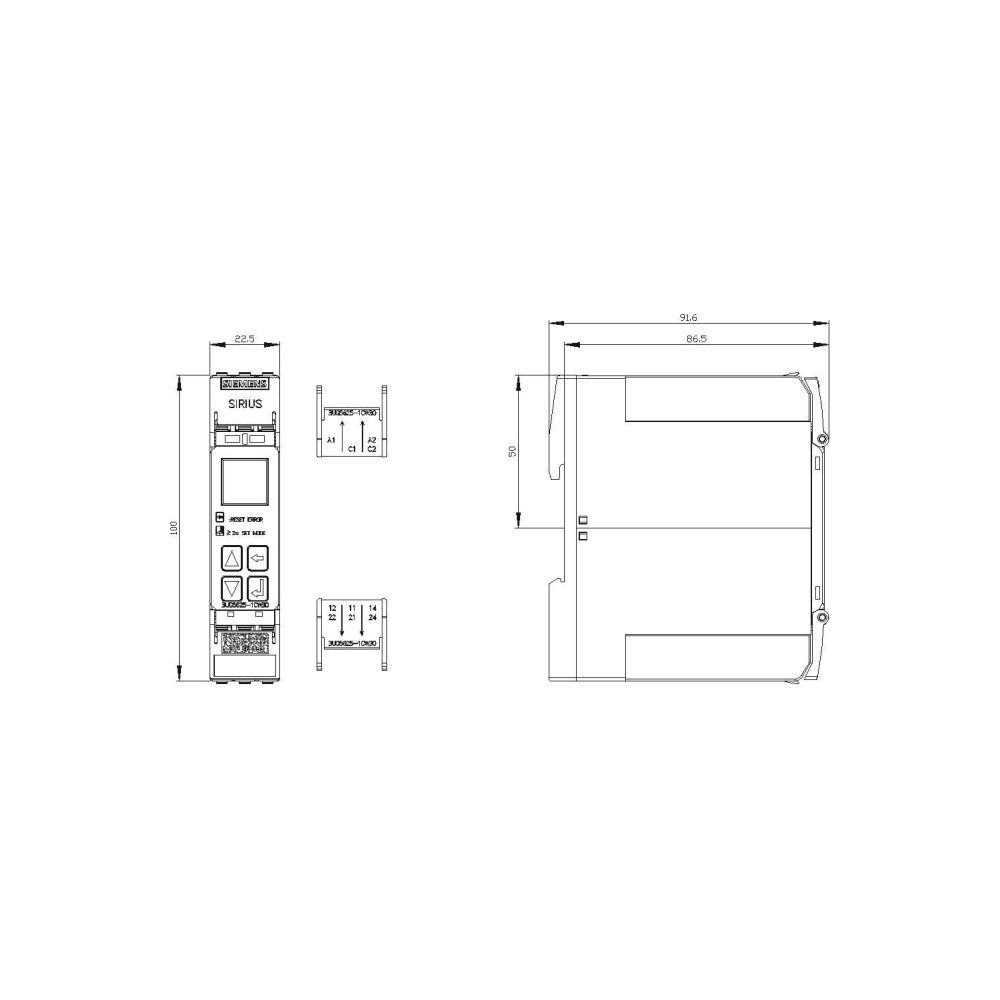

- Breite: 22,5 mm
- Höhe: 100 mm
- Tiefe: 90 mm
Technische Daten
| Hersteller | Siemens |
| Ansprechwert Stromstärke 1 | 30 - 40000 |
| Ansprechwert Stromstärke 2 | 30 - 40000 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzeige des Differenzstroms | Ja |
| Artikelnummer | SIEMENS-3UG56251CW30 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsbetriebsfrequenz | 16 - 400 |
| Bemessungsschaltstrom | 3 |
| Betriebsspannung AC 50 Hz | 24 - 240 |
| Betriebsspannung AC 60 Hz | 24 - 240 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 22,5 |
| EAN-13 | 4047621114163 |
| Externe Stromversorgung erforderlich | Nein |
| Fehlerspeicherung möglich | Ja |
| Funktion | für Wechselstromnetze |
| Gewicht | 0,189 kg |
| Höhe | 100 |
| Max zulässige Ansprechverzögerungszeit | 999,9 |
| Min einstellbare Ansprechverzögerungszeit | 0 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | AC/DC |
| Spannungsmessbereich | 24 - 240 |
| Strommessbereich | 30 - 40000 |
| Tiefe | 90 |
| Versorgungsspannung AC 50 Hz | 24 - 240 |
| Versorgungsspannung AC 60 Hz | 24 - 240 |
| Versorgungsspannung DC | 24 - 240 |
| WEEE-Nr. | 23691322 |
