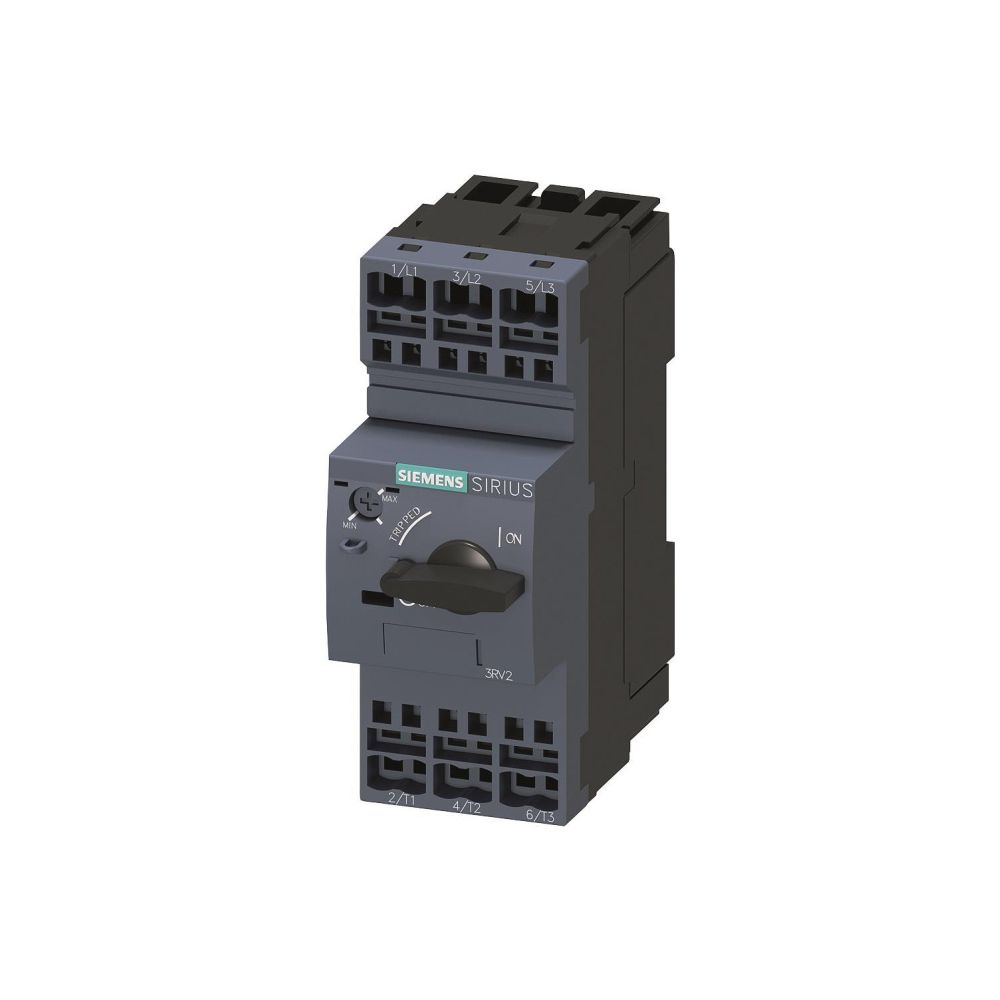

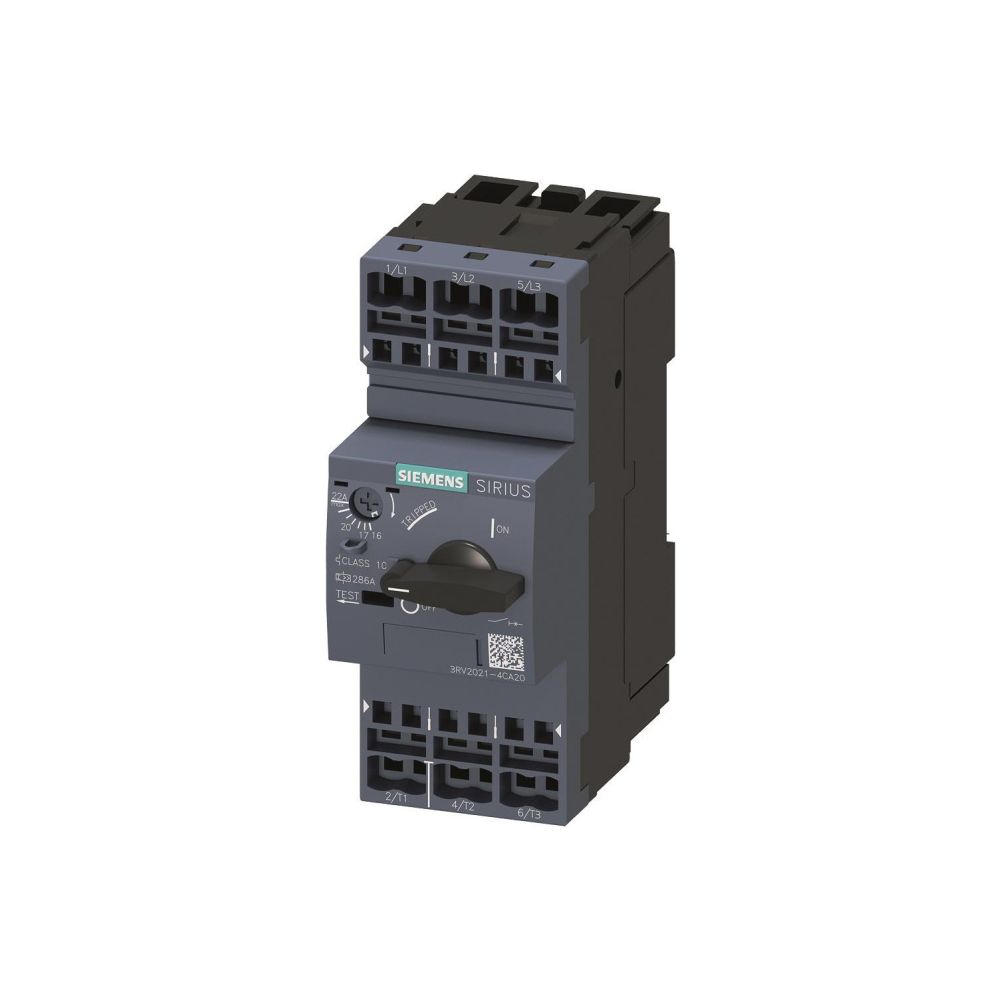

Siemens Motorschutzschalter 3RV20214CA20 S0 16-22A 11kW Federzuganschluss IP20 119x45x97mm 3RV20214CA20
Der Motorschutzschalter 3RV20214CA20 von Siemens ist ein kompaktes Einbaugerät der Baugröße S0 für den Schutz von Motoren. Er bietet einen einstellbaren Überlastschutz von 16 bis 22 A sowie eine magnetische Auslösetechnik für Kurzschlüsse. Das Gerät ist phasenausfallempfindlich und für den Einsatz in industriellen Anwendungen konzipiert.
Funktionsweise und Montage
Der Motorschutzschalter ist für die Festeinbautechnik ausgelegt und verfügt über drei Pole. Der Anschluss des Hauptstromkreises erfolgt über Federzuganschlüsse. Mit einer Schutzart von IP20 ist das Gerät für den geschützten Einbau in Schaltanlagen vorgesehen.
Technische Daten
- Einstellbereich Überlastauslöser: 16 - 22 A
- Kurzschlussauslöser: 286 A
- Bemessungsbetriebsspannung: 690 V
- Bemessungsdauerstrom: 22 A
- Bemessungsbetriebsleistung bei 400 V: 11 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 55 kA
- Verlustleistung: 10,5 W
- Polzahl: 3
- Schutzart: IP20

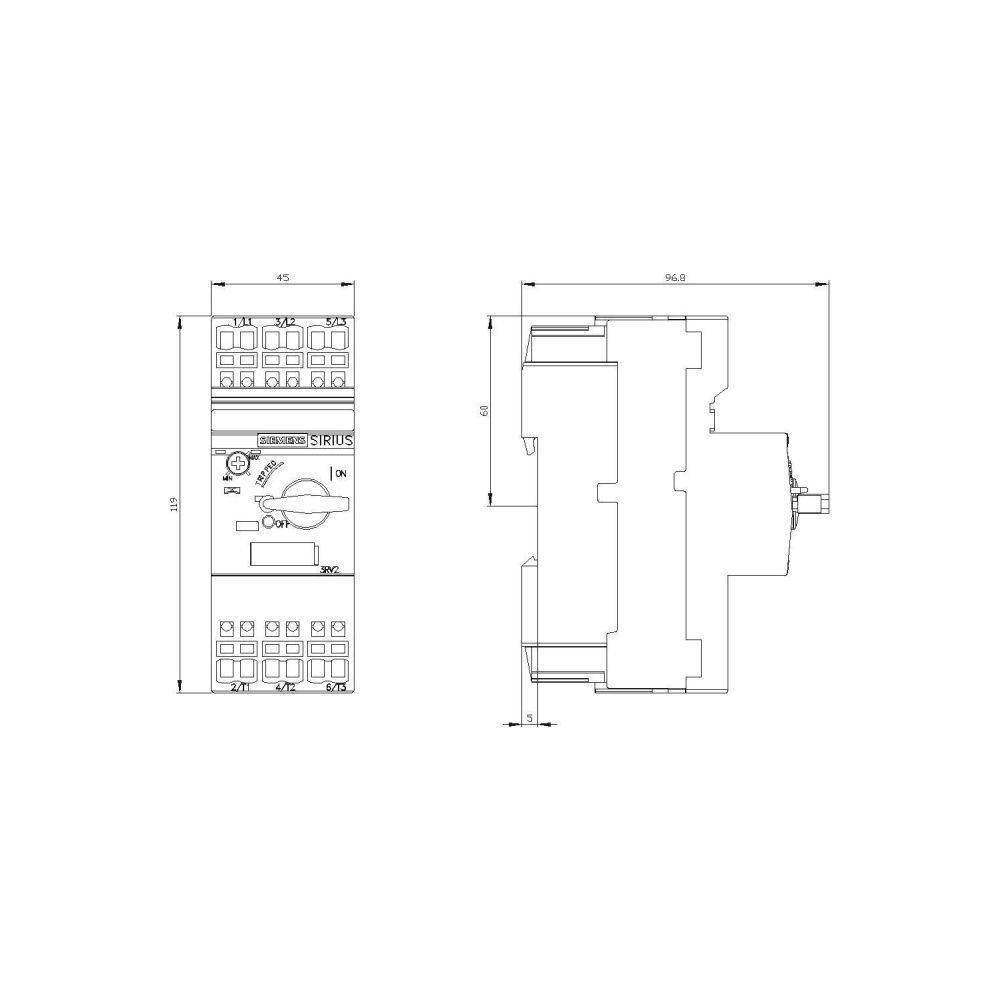

- Abmessungen (H x B x T): 119 mm x 45 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20214CA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 22 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 |
| Breite | 45 |
| EAN-13 | 4011209724464 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 286 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,419 kg |
| Höhe | 119 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 10,5 |
| Überlastauslöser Stromeinstellung | 16 - 22 |
| WEEE-Nr. | 23691322 |
