Beschreibung

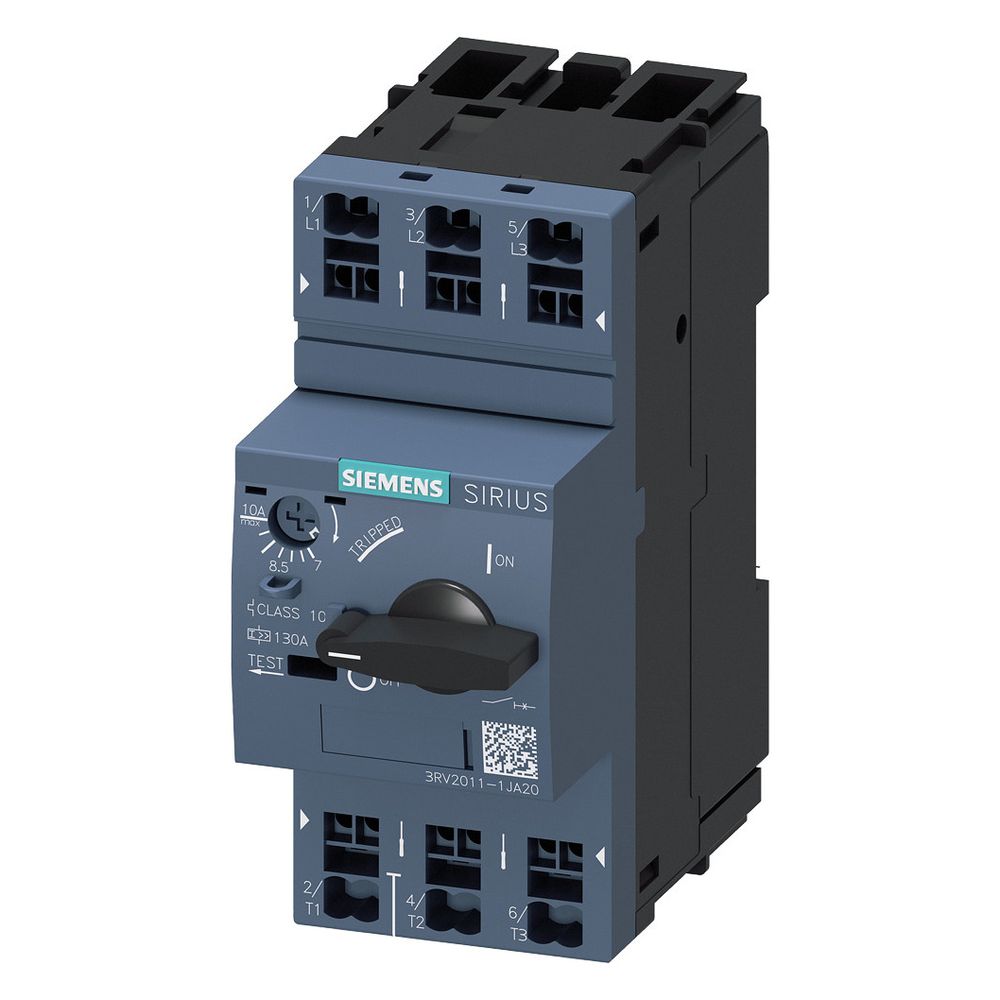

Siemens Motorschutzschalter SIRIUS 3RV2011-1JA20 S00 7-10A Federzuganschluss 45x106x97mm 3RV20111JA20
Der Motorschutzschalter 3RV2011-1JA20 der Baureihe SIRIUS von Siemens in Baugröße S00 dient dem sicheren Abschalten bei Kurzschluss sowie dem Schutz von Verbrauchern und Anlagen vor Überlast. Das kompakte Einbaugerät mit Federzuganschluss ist für den Einsatz in Verbraucherabzweigen optimiert und für IE3/IE4-Motoren geeignet. Der Schalter verfügt über einen thermischen Überlastschutz und ist phasenausfallempfindlich.
Funktionsweise und Anwendung
Das Gerät arbeitet mit magnetischer Auslösetechnik und bietet ein Standardschaltvermögen. Durch die geringe Abwärme eignet sich der Leistungsschalter für anspruchsvolle industrielle Umgebungen. Die Festeinbautechnik ermöglicht eine sichere Trennung der Anlage vom Netz. Der Federzuganschluss sorgt für eine rüttelsichere und wartungsfreie Verbindung im Hauptstromkreis.
Technische Daten
- Einstellbereich Überlastauslöser: 7 - 10 A
- Einstellbereich Kurzschlussauslöser: 130 A
- Bemessungsbetriebsleistung bei 400 V: 4 kW
- Bemessungsgrenzkurzschlussausschaltstrom: 100 kA
- Bemessungsbetriebsspannung: 690 V
- Bemessungsdauerstrom: 10 A
- Polzahl: 3
- Schutzart: IP20

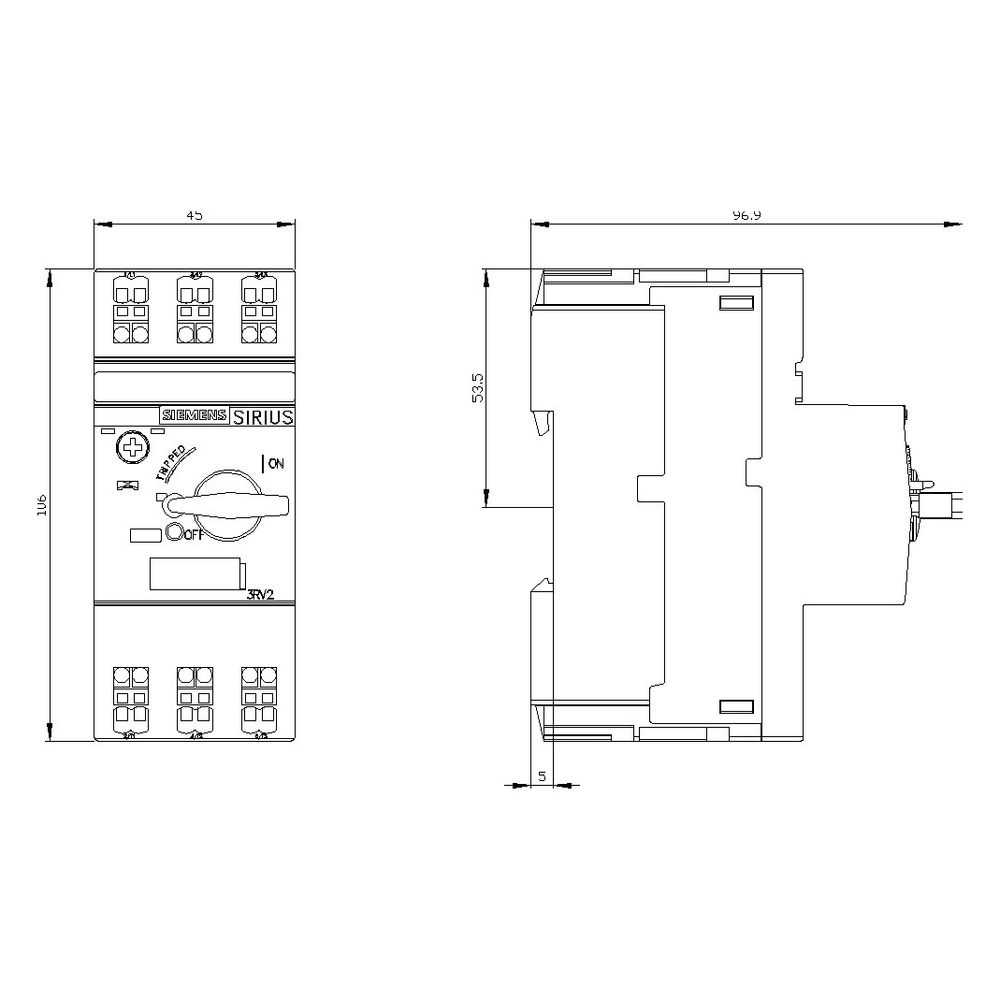

- Abmessungen (B x H x T): 45 mm x 106 mm x 97 mm
- Verlustleistung: 9,25 W
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20111JA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 2,2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 10 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Breite | 45 |
| EAN-13 | 4011209724365 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 130 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,374 kg |
| Höhe | 106 |
| Kurzschlussstrom Icu | 100 |
| Leistung | 4 |
| Leistung bei 230V | 2,2 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 97 |
| Verlustleistung | 9,25 |
| Überlastauslöser Stromeinstellung | 7 - 10 |
| WEEE-Nr. | 23691322 |
