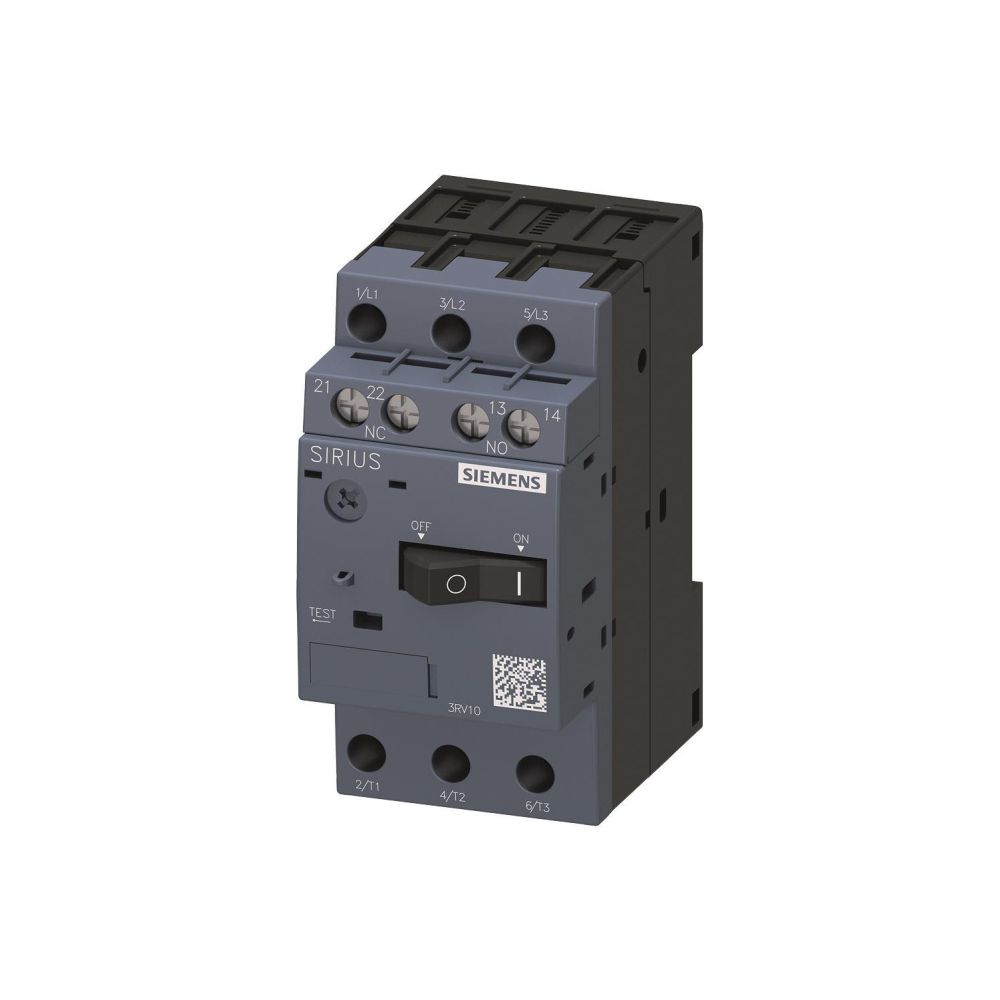

Siemens Motorschutzschalter 3RV1011-0GA15 0,45-0,63A mit Hilfsschalter Schraubanschluss 90x45x75mm

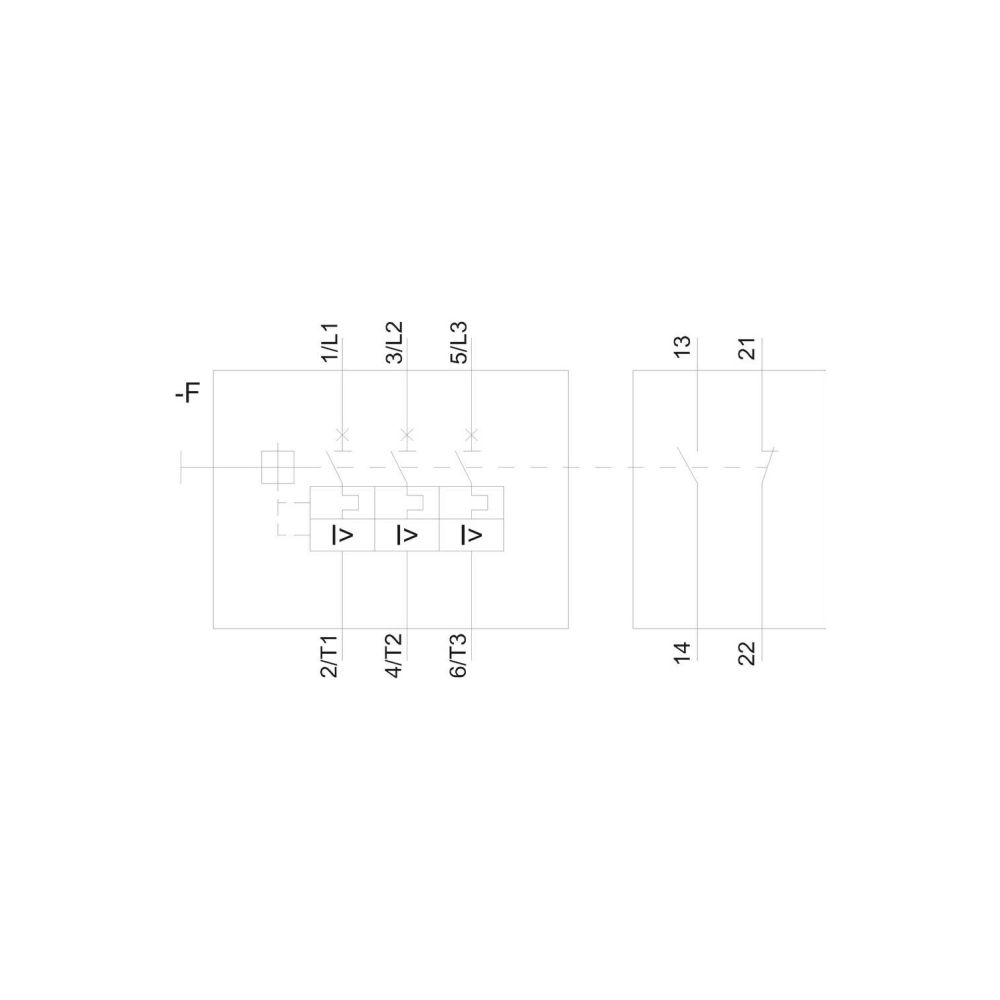

Der Motorschutzschalter 3RV10110GA15 von Siemens dient dem Schutz von Motoren durch thermische Überlast- und magnetische Kurzschlussauslösung. Das kompakte Einbaugerät der Baugröße S00 ist phasenausfallempfindlich und verfügt über einen integrierten Hilfsschalter. Die Montage erfolgt mittels Schraubanschluss in der Festeinbautechnik.
Funktionsweise
Das Gerät schützt elektrische Verbraucher bei Überlast und Kurzschluss. Die Auslösetechnik kombiniert einen thermischen Überlastschutz mit einem magnetischen Kurzschlussauslöser. Durch die Phasenausfallempfindlichkeit wird der Motor bei einem Ausfall einer Phase sicher abgeschaltet. Die Bemessungsbetriebsspannung liegt bei 690 V, wobei das Gerät für eine Bemessungsbetriebsleistung von bis zu 0,18 kW bei 400 V ausgelegt ist.
Technische Daten
- Einstellbereich Überlastauslöser: 0,45 - 0,63 A
- Kurzschlussauslöser: 8,2 A
- Bemessungsdauerstrom: 0,63 A
- Bemessungsbetriebsleistung (400 V): 0,18 kW
- Bemessungsgrenzkurzschlussausschaltstrom (400 V): 100 kA
- Bemessungsbetriebsspannung: 690 V
- Verlustleistung: 5,5 W
- Polzahl: 3
- Schutzart: IP20

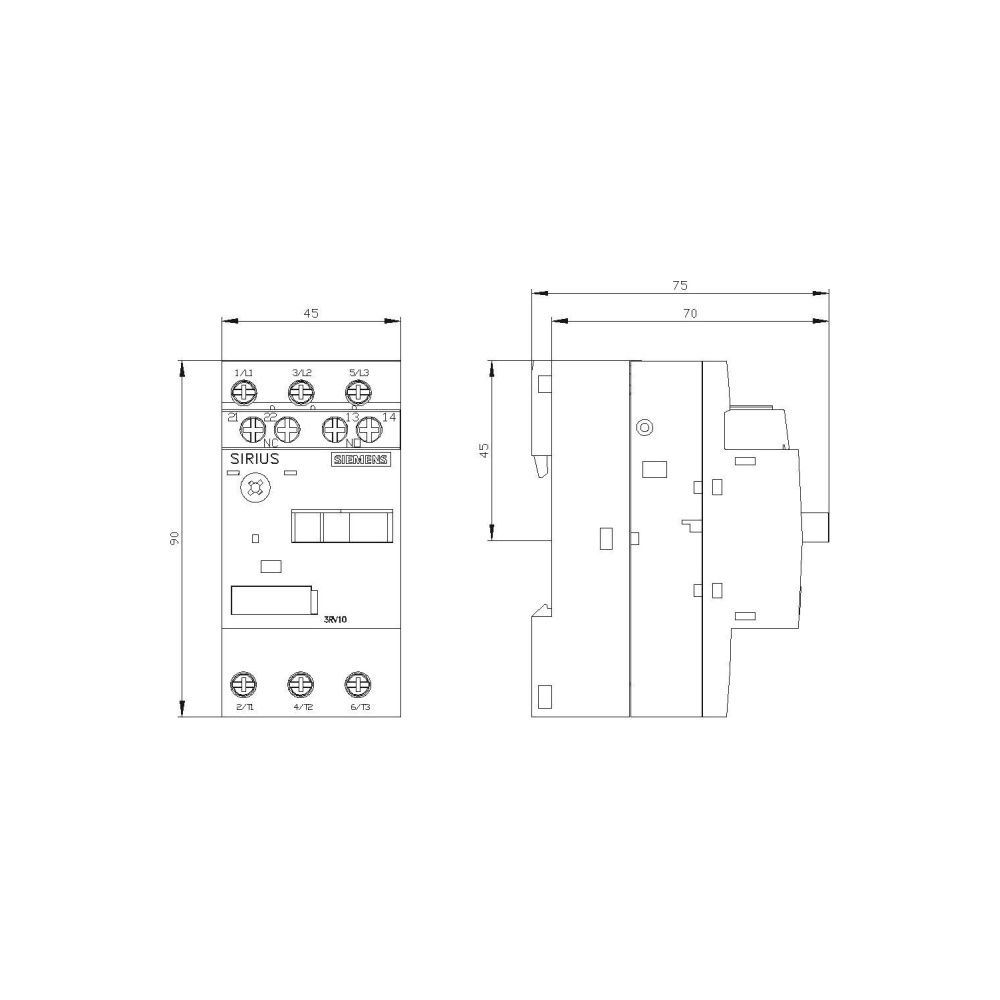

- Abmessungen (H x B x T): 90 mm x 45 mm x 75 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SIEMENS-3RV10110GA15 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,09 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,18 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 0,63 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Breite | 45 |
| EAN-13 | 4011209381735 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 8,2 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,246 kg |
| Höhe | 90 |
| Mit integriertem Hilfsschalter | Ja |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 75 |
| Verlustleistung | 5,5 |
| Überlastauslöser Stromeinstellung | 0,45 - 0,63 |
| WEEE-Nr. | 23691322 |
