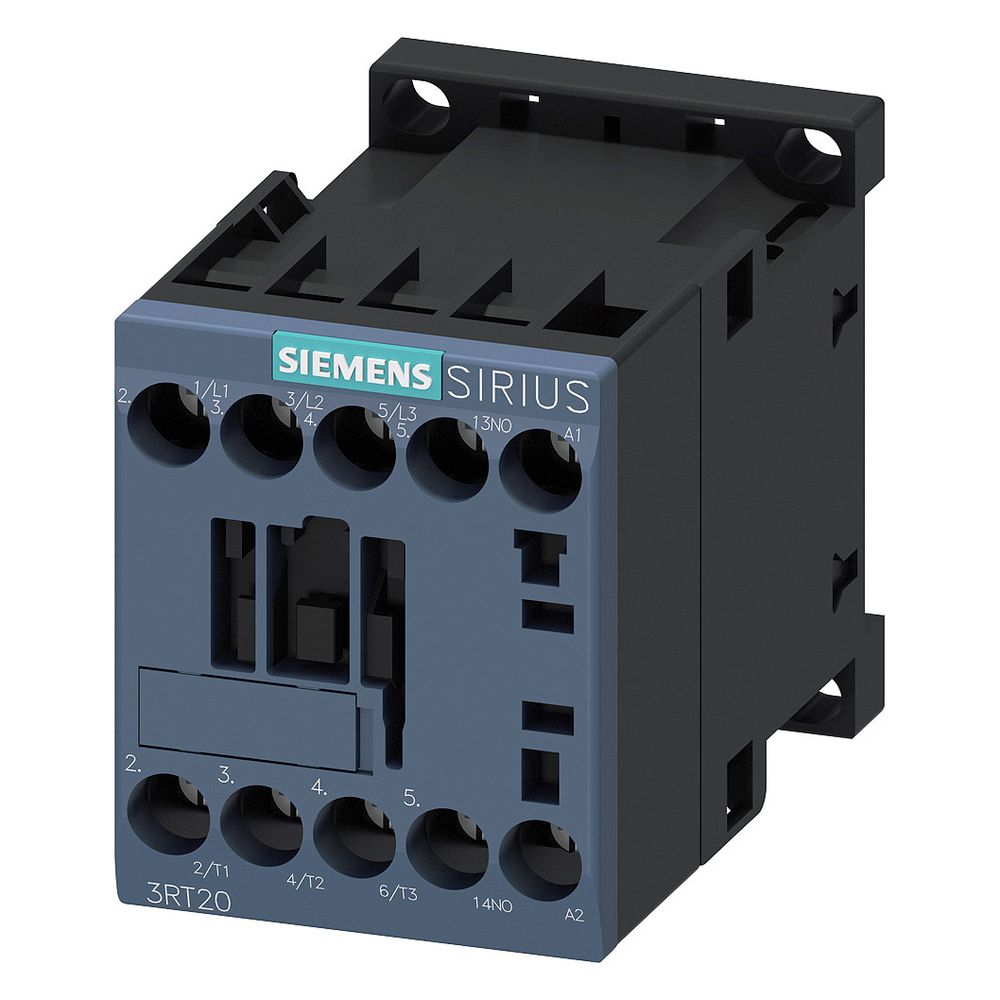

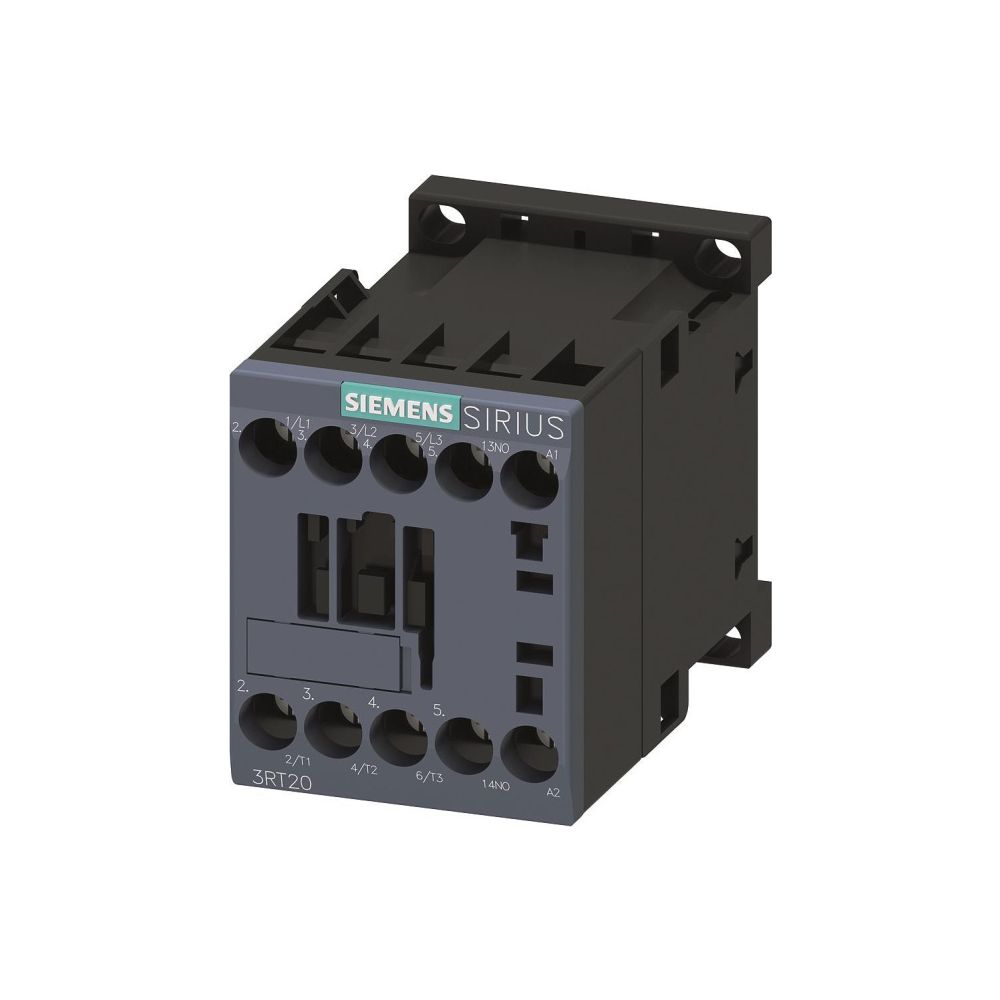

Siemens SIRIUS Leistungsschütz 3RT2016-1AB01 4kW 24V AC 3-polig 1S Schraubanschluss S00
Das Leistungsschütz 3RT2016 von Siemens ist für das zuverlässige Schalten von Motoren konzipiert und Teil des SIRIUS Systembaukastens. Das 3-polige Gerät in der Baugröße S00 zeichnet sich durch eine kompakte Bauweise aus und ermöglicht eine flexible Integration in verschiedene Verbraucherabzweige. Die Ansteuerung erfolgt über eine AC-Betätigung mit 24 V.
Montage und Anwendung

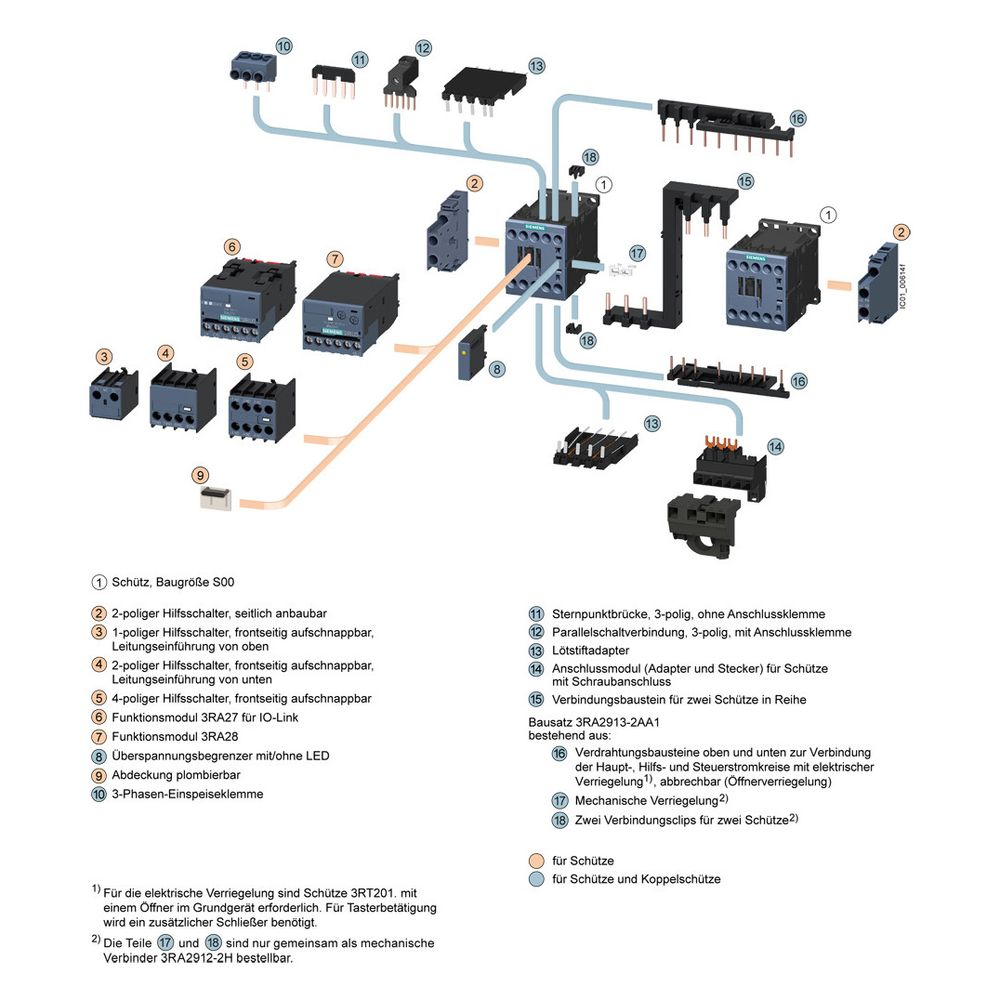

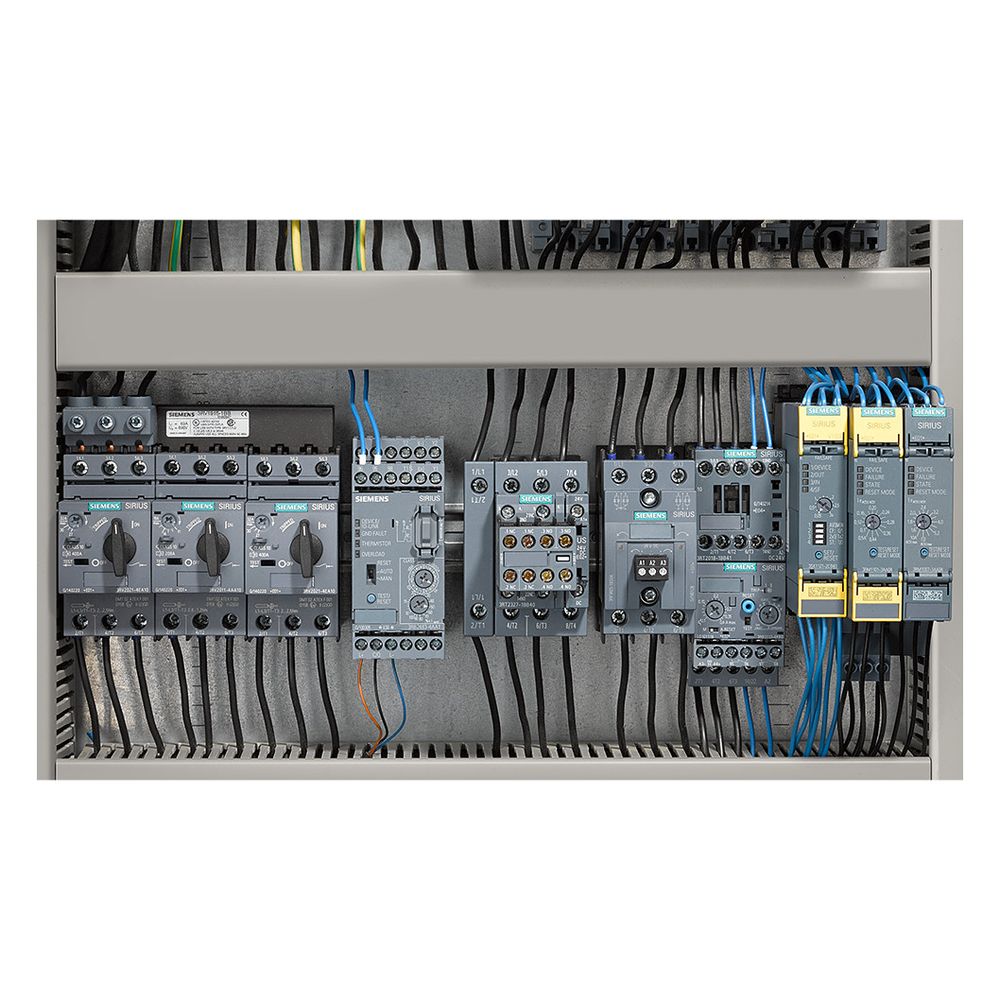

Das Schütz ist für den Reiheneinbau geeignet und verfügt über frontseitige Schraubanschlüsse, die eine einfache Verdrahtung ermöglichen. Durch die klimafeste Ausführung und die Kompatibilität mit weiteren SIRIUS-Komponenten lässt sich das Gerät effizient in industrielle Schaltanlagen integrieren. Die Bauweise unterstützt eine hohe Kontaktzuverlässigkeit bei anspruchsvollen Schaltvorgängen.
Technische Daten
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 8,5 A
- Bemessungssteuerspeisespannung: 24 V AC

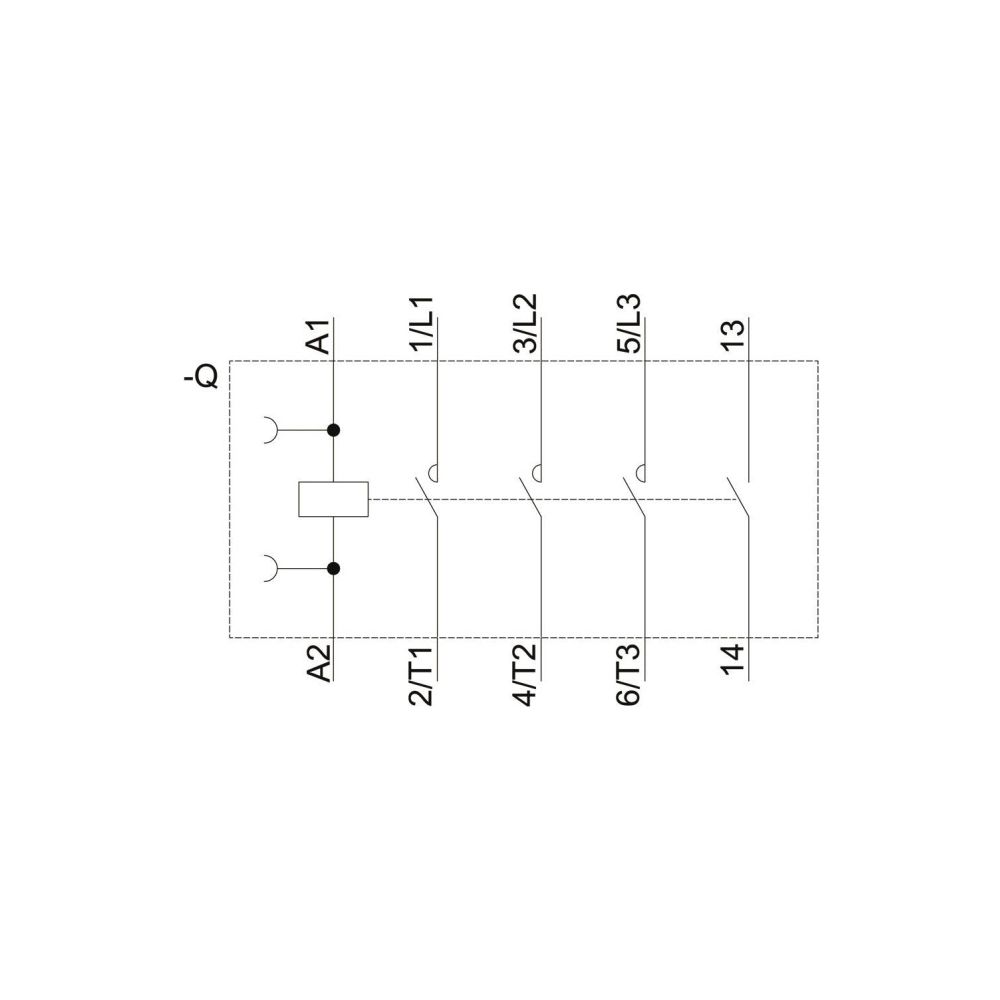

- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer
- Betriebsspannung: 690 V

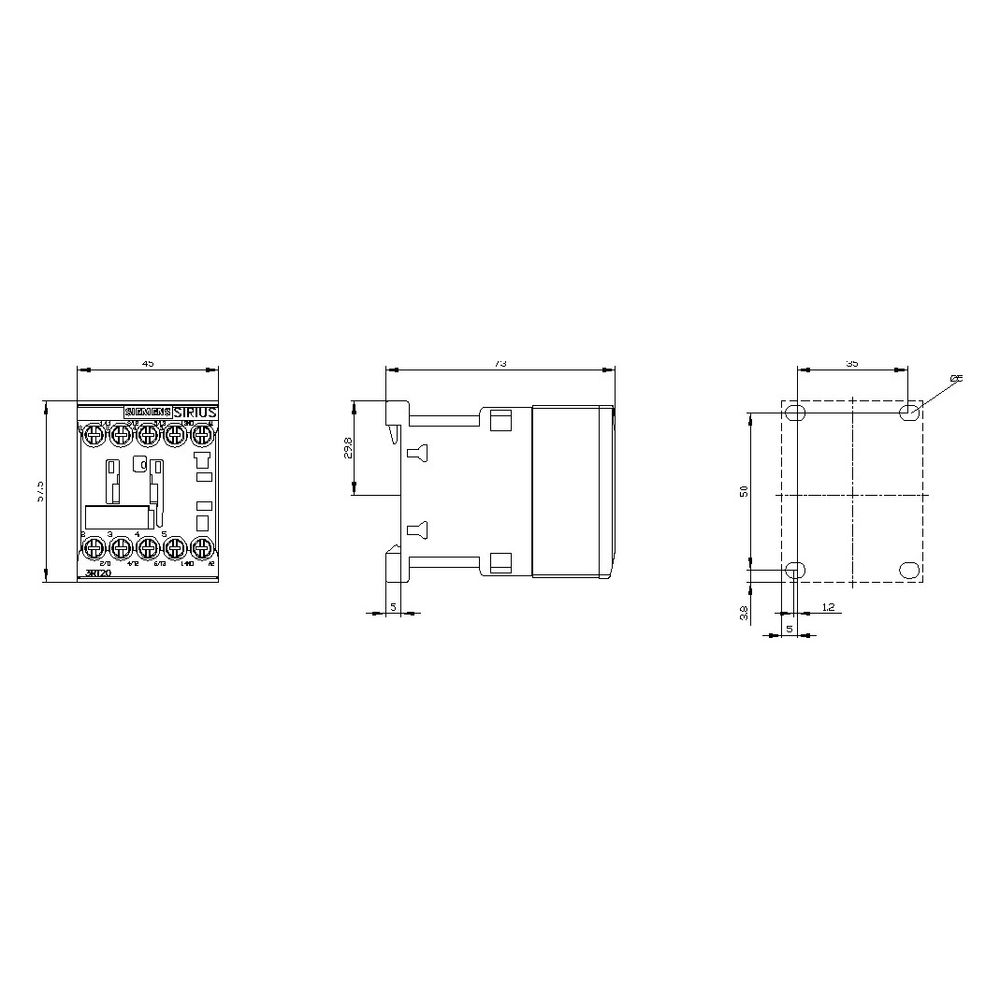

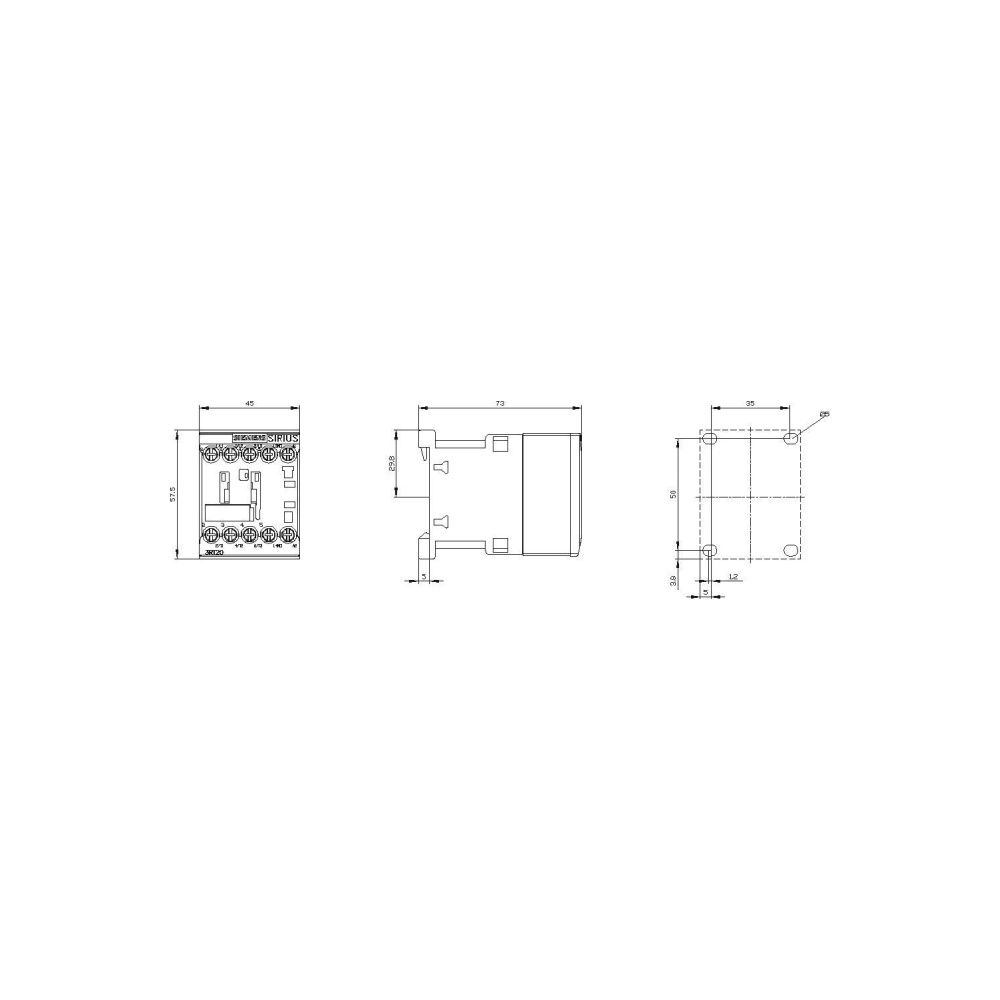

- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20161AB01 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209783898 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,231 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 8,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannung AC 60Hz | 24 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 73 |
| WEEE-Nr. | 23691322 |
